Воронение металла

В ходе управляемой химической реакции на поверхности металла формируют слой магнитной окиси железа (Fe3O4). В отличие от обычной ржавчины, которая имеет рыхлую структуру и бурый цвет, этот оксид обладает высокой плотностью и глубоким темным оттенком. Насыщенность цвета зависит от концентрации солей в ванне и времени выдержки изделия в растворе.

Если процесс протекает при правильном температурном режиме, кристаллическая решетка оксида становится однородной и начинает поглощать свет. В результате поверхность приобретает благородный матовый или зеркальный черный блеск, который зависит от предварительной полировки стали.

Химический состав сплава также вносит свои коррективы в итоговый визуальный результат. Если сталь содержит много кремния или марганца, оттенок может уйти в темно-серый или синеватый спектр. Когда на металле создают оксидную пленку, она прочно срастается с основой и не имеет четкой границы раздела фаз. Такое покрытие не является наслоением стороннего вещества, поэтому оно выглядит максимально естественно и подчеркивает фактуру материала.

Оксидный слой вырастает непосредственно из материала самой заготовки через преобразование верхних атомов железа в устойчивое соединение. Толщина такой пленки крайне мала и составляет обычно от 0.5 до 1.5 мкм, что позволяет пренебречь изменениями габаритов при расчетах.

В отличие от гальванического цинкования или покраски воронение не создает наплывов и не меняет геометрию мелких отверстий или острых кромок. Поверхность сохраняет все допуски и посадки, которые задал конструктор на этапе механической обработки. Подобная особенность делает метод незаменимым для инструментов, измерительных приборов и точного оружейного крепежа.

Даже при многократном повторении процесса размеры изделия остаются в пределах заданных параметров. Когда сталь проходит через щелочную ванну, происходит лишь замена верхних молекул металла на молекулы оксида без существенного прироста массы. При сборке сложных механизмов вороненые элементы входят в посадочные места так же легко, как и необработанные заготовки. Отсутствие внешнего наслоения гарантирует стабильную работу пар трения и исключает заклинивание узлов из-за изменения зазоров.

Нержавеющая сталь содержит большое количество хрома и никеля, которые создают на поверхности пассивную инертную пленку. Обычные щелочные растворы для чернения углеродистых сталей не могут разрушить эту защиту и вступить в реакцию с железом. Если погрузить нержавейку в стандартную ванну при температуре +140℃, деталь останется светлой или приобретет лишь грязноватые пятна.

Для оксидирования таких сплавов используют специальные составы на основе серной кислоты или солей, которые работают при более высоких температурах. Процесс требует строгого контроля химии, потому что коррозионностойкие марки крайне неохотно меняют свой цвет.

Хром препятствует образованию магнетита, поэтому для получения черного цвета на нержавейке часто применяют альтернативные методы, например, напыление или химическое осаждение других металлов. Когда сталь имеет в составе более 13% хрома, она переходит в разряд труднообрабатываемых материалов для классического воронения.

Использование неподходящих реагентов может привести к появлению точечной коррозии вместо равномерного черного слоя. После правильной обработки нержавеющая сталь приобретает глубокий темный цвет, который сохраняет свою стойкость в агрессивных средах.

Оксидная пленка имеет пористую структуру, которая сама по себе не может обеспечить стопроцентную защиту от влаги. Если оставить вороненую поверхность без финишной отделки, через микроскопические каналы кислород быстро проникнет к чистому металлу.

Масло проникает в эти пустоты за счет капиллярного эффекта и полностью вытесняет оттуда воздух и остатки влаги. Оно создает надежный гидрофобный барьер, который не дает развиваться коррозии под слоем черного оксида. Когда поры заполняют консервационным составом, антикоррозионные свойства изделия возрастают в 5-10 раз.

Для пропитки используют специальные нейтральные масла или восковые составы, которые не вступают в реакцию с магнетитом. После извлечения из горячей ванны деталь промывают и сразу погружают в емкость с подогретым маслом при температуре около +100℃. Жидкость должна полностью покрыть все углубления и внутренние полости сложной заготовки. Масло также придает поверхности законченный вид, скрывает мелкие неровности и подчеркивает глубину черного цвета.

Сцепление оксидной пленки с металлом происходит на молекулярном уровне, так как покрытие является продолжением структуры самой заготовки. Между черным слоем и стальной основой нет четкой границы, которую можно было бы разрушить механическим путем.

В отличие от краски или лака воронение не шелушится и не скалывается при ударах или изгибах детали. Если поверхность подвергается сильному истиранию, она просто постепенно светлеет, но не теряет защиту кусками. Подобная долговечность делает метод идеальным для подвижных узлов и деталей, которые часто контактируют с руками человека.

Высокая адгезия обусловлена тем, что атомы кислорода глубоко внедряются в кристаллическую решетку железа в процессе термической реакции. Поверхность приобретает свойства керамики, которая остается пластичной вместе с основным металлом. Когда деталь испытывает деформацию, оксидный слой растягивается или сжимается вместе с ней без потери целостности. Даже при сильном нагреве или вибрации пленка сохраняет прочность и не отваливается от основы.

Черная матовая поверхность после оксидирования эффективно поглощает световые лучи и препятствует возникновению ярких бликов. Это качество критично для оптических приборов, прицелов и стволов оружия, где лишний свет может помешать точному наведению.

Светопоглощение происходит за счет мелкопористой структуры оксида, которая рассеивает падающее излучение в разных направлениях. Если предварительно обработать сталь пескоструйным методом, матовый эффект станет еще более выраженным и глубоким. Воронение позволяет добиться практически полного отсутствия отражательной способности металла в видимом спектре.

Для достижения максимального антибликового эффекта исключают стадию финишной полировки до зеркального состояния. Оксидная пленка в этом случае ложится на микроскопические неровности и создает бархатистую фактуру. Когда используют такие детали в полевых условиях, они не выдают местоположение объекта яркими вспышками на солнце. Низкая отражательная способность также уменьшает нагрузку на глаза при работе со сложными измерительными инструментами в цехах.

Процесс горячего воронения протекает в концентрированном растворе едкого натра с добавлением нитратов при температуре до +150℃. Такой химический состав обладает высокой агрессивностью и может вызвать тяжелые химические и термические ожоги при малейшем контакте с кожей.

При нагреве раствора выделяются едкие пары, которые раздражают слизистые оболочки и требуют наличия мощной вытяжной вентиляции. Мастер должен работать в специальных защитных костюмах, перчатках и очках для полной изоляции от брызг реактива. Любое попадание воды в кипящую щелочь вызывает мгновенный выброс раскаленной массы из ванны.

Соблюдение регламента безопасности включает строгий контроль уровня жидкости и концентрации солей в емкости. Если температура превысит допустимый порог, раствор может вспениться и перелиться через край, что приведет к аварии в цехе. Оборудование должно иметь надежную систему заземления и автоматического отключения при перегреве. После завершения работ отработанные составы подлежат нейтрализации и специальной утилизации для защиты окружающей среды.

В отличие от гальванических процессов цинкования или хромирования, воронение практически не вызывает насыщения стали водородом. Оксидная пленка формируется в щелочной среде без участия мощных электрических токов и активного выделения газов на катоде. Это позволяет обрабатывать высокопрочные пружины, рессоры и закаленные детали без риска их внезапного разрушения под нагрузкой.

Металл сохраняет свою первоначальную вязкость и пластичность, что важно для ответственных элементов авиационной и автомобильной техники. Отсутствие необходимости в последующем обезводороживании в печи упрощает технологический цикл и снижает затраты.

Процесс окисления идет плавно и не затрагивает глубокие слои кристаллической решетки материала. Когда сталь проходит через стадию воронения, ее механические характеристики остаются стабильными и предсказуемыми. Это делает метод приоритетным для обработки деталей, которые работают в условиях циклического напряжения. Безопасность эксплуатации механизмов повышается за счет сохранения целостности внутренней структуры сплава.

Горячий метод обеспечивает гораздо более глубокую диффузию кислорода в металл и создает толстую и прочную оксидную корку. Полученная в щелочной ванне пленка магнетита обладает высокой износостойкостью и надежно держится на стали в течение многих лет.

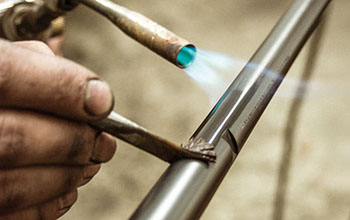

Холодное воронение лишь окрашивает поверхность тонким слоем селенидов, который легко стирается пальцами или ветошью. Химические составы для бытового использования дают лишь временный декоративный эффект и почти не защищают металл от ржавчины. Промышленная технология гарантирует стабильный результат и равномерный цвет на всей площади крупногабаритной заготовки.

При горячем процессе происходит полная очистка поверхности в кипящем растворе, что улучшает адгезию оксида. Холодные реагенты часто ложатся пятнами, если подготовка металла была неидеальной. Для серьезных узлов машин и оружия применяют только термическое оксидирование, так как оно соответствует строгим государственным стандартам качества.

Магнетитовая пленка обладает высокой термической стабильностью и выдерживает нагрев до +300-400℃ без разрушения и изменения цвета. Это позволяет использовать метод для защиты деталей двигателей, выхлопных коллекторов и других теплонапряженных узлов.

При повышении температуры оксидный слой не отслаивается, так как он имеет коэффициент расширения, близкий к параметрам стали. Если на поверхности присутствует масло, при нагреве оно может выгорать, что потребует повторной пропитки для сохранения защиты от коррозии. Само покрытие остается химически инертным и не вступает в реакцию с окружающими газами при умеренном жаре.

Если деталь нагревают до +500℃ и выше, на ней может начаться рост дополнительных оксидных фаз, что приведет к изменению оттенка на синий или серый. Однако защитные свойства пленки сохраняются до начала активного окалинообразования, которое происходит при гораздо более высоких значениях. Воронение служит отличной базой для нанесения жаростойких лаков и красок, улучшая их сцепление с металлом.

В процессе формирования оксидного слоя не используют тяжелые металлы типа хрома, кадмия или свинца, которые крайне токсичны для природы. Основные компоненты ванн — едкий натр и нитраты, которые легко поддаются нейтрализации до состояния обычных солей.

После очистки сточных вод в растворе не остается опасных веществ, способных накапливаться в почве или живых организмах. Оборудование для воронения работает по замкнутому циклу с минимальным количеством отходов при правильной эксплуатации. Это делает технологию востребованной на современных предприятиях, которые следят за экологическими нормативами.

Использование масел растительного или минерального происхождения для пропитки также не наносит вреда окружающей среде при соблюдении правил утилизации. В процессе воронения не образуется мелкая пыль или вредные аэрозоли, которые могут загрязнять воздух цеха. Очистные сооружения гальванических участков эффективно справляются с фильтрацией шлама и остатков реагентов. Безопасность метода подтверждается отсутствием жестких ограничений на его применение в гражданском производстве.

Чугун обладает высокой пористостью и часто содержит на поверхности остатки формовочного песка или графитовую пыль. Перед началом оксидирования заготовку подвергают пескоструйной обработке или тщательному травлению в кислотных растворах. Это позволяет открыть поры металла и обеспечить глубокое проникновение реагентов во время кипячения в щелочной ванне.

Важно полностью удалить следы ржавчины и жира, так как пористый чугун впитывает загрязнения очень глубоко. После механической очистки детали промывают в ультразвуковых ваннах для извлечения мельчайших частиц мусора из внутренних пустот.

В процессе воронения чугун приобретает глубокий черный цвет с матовым отливом из-за своей естественной шероховатости. Оксидная пленка надежно закрывает выходы графитовых чешуек и препятствует их вымыванию при эксплуатации. После завершения горячего этапа чугунные изделия требуют более длительной пропитки в масле, чтобы состав заполнил все внутренние каналы. Это исключает возникновение скрытой коррозии, которая может разрушать деталь изнутри.

Воронение обеспечивает идеальную сохранность профиля резьбы, так как толщина оксидной пленки не превышает 2 мкм. Это позволяет закручивать болты и гайки с минимальными усилиями сразу после завершения всех стадий обработки. В отличие от лакокрасочных покрытий, оксидный слой не забивает впадины витков и не создает наплывов на гребнях резьбы.

Плавность хода пары «винт-гайка» сохраняется на первоначальном уровне, что важно для точных регулировочных механизмов. Черное покрытие также служит сухой смазкой, которая снижает риск заклинивания и прикипания деталей при длительном контакте.

Использование масла при финишной пропитке дополнительно улучшает скольжение и защищает контактные поверхности от износа. Когда на сталь наносят воронение, точность шага резьбы остается неизменной во всех точках соединения. Метод активно применяют для производства ответственного крепежа в авиации и станкостроении, где недопустимы отклонения размеров.

Вороненая резьба не склонна к образованию задиров при многократной сборке и разборке узла. Цвет покрытия помогает визуально контролировать целостность защиты и отсутствие повреждений на витках.
