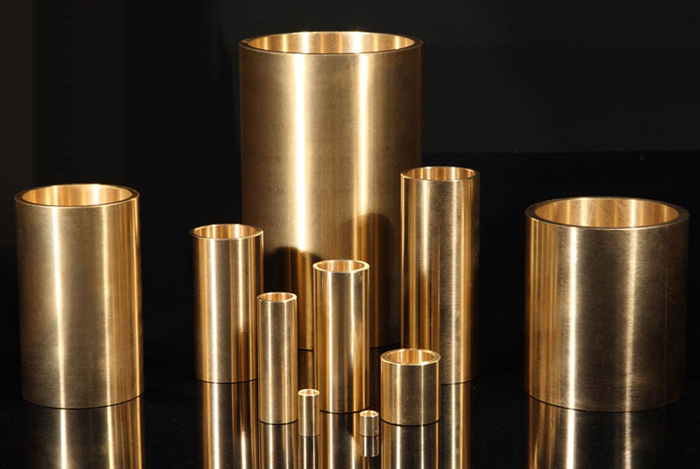

Втулки литые бронзовые

Специальные углубления или канавки внутри бронзовой втулки обеспечивают равномерное распределение смазочного материала по всей площади контакта с валом. При вращении механизма масло попадает в эти пазы и создает устойчивую гидродинамическую пленку, которая предотвращает прямой контакт металлов. Без такой системы смазки узел быстро перегревается, что приводит к заклиниванию или преждевременному износу сопряженных деталей.

Геометрия канавок может иметь форму спирали, восьмерки или продольных линий в зависимости от режима работы агрегата. Глубину и ширину пазов рассчитывают так, чтобы они не ослабляли несущую способность стенок изделия. Правильное расположение смазочных каналов позволяет в несколько раз увеличить межсервисный интервал работы оборудования.

Еще одна функция канавок — сбор и отвод продуктов износа и мелких загрязнений из зоны трения. Частицы металла скапливаются в углублениях и не царапают рабочие поверхности вала и втулки в процессе эксплуатации. Когда проводят техническое обслуживание, старую смазку вместе с грязью вымывают под давлением и заменяют свежим составом. Чистота каналов напрямую влияет на эффективность охлаждения узла трения.

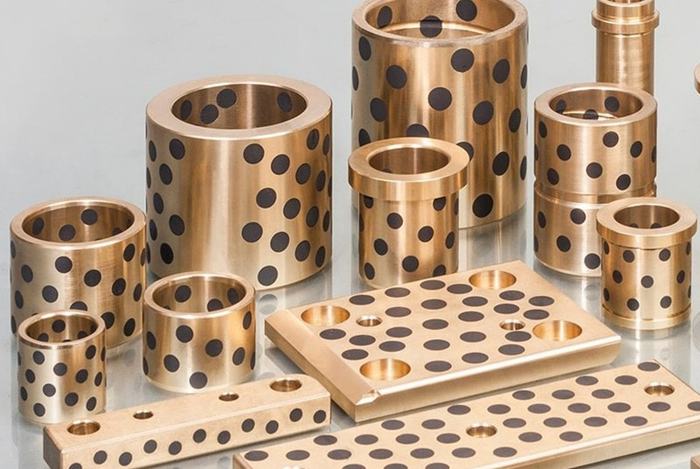

Самосмазывающиеся втулки оснащают вставками из прессованного графита или дисульфида молибдена, которые запрессовывают в специальные отверстия в теле бронзы. Подобная технология позволяет узлу работать в режиме сухого трения без регулярной подачи жидкого масла или густой смазки. В процессе вращения вала частицы графита высвобождаются из пор и тонким слоем покрывают всю поверхность контакта.

Сформированная пленка обладает крайне низким коэффициентом трения и защищает металл от задиров. Такие изделия выбирают для труднодоступных мест, где обслуживание затруднено или невозможно по техническим причинам. Бронзовая основа обеспечивает необходимую жесткость и прочность каркаса под нагрузкой.

Применение твердых смазок оправдано в условиях экстремально высоких или низких температур, когда обычные масла теряют свои свойства. Графитовые вставки сохраняют работоспособность при нагреве до +300℃ и не застывают на сильном морозе. Металлографитовые втулки активно используют в пищевой промышленности, так как они исключают риск попадания нефтепродуктов в готовую продукцию.

Точность сопряжения бронзовой втулки с посадочным гнездом определяет надежность фиксации детали и отсутствие перекосов при работе. Обычно используют прессовую посадку с гарантированным натягом, которую обозначают в чертежах символами типа H7/p6 или H7/s6.

Величина натяга зависит от диаметра втулки и коэффициента теплового расширения бронзы при рабочих температурах. Если натяг будет недостаточным, деталь может провернуться внутри корпуса, что вызовет серьезное повреждение посадочного места. Избыточное давление при монтаже способно вызвать деформацию тонких стенок и привести к уменьшению внутреннего диаметра отверстия.

Перед установкой заготовки проводят тщательный обмер корпуса при помощи нутромера для подтверждения фактических размеров. Внутреннюю поверхность втулки часто растачивают под финишный размер уже после её запрессовки в корпус. Подобный метод позволяет полностью компенсировать возможные деформации металла от сжатия и гарантирует идеальную соосность узла. В процессе эксплуатации важно учитывать износ посадочного места, который может потребовать использования ремонтных втулок с увеличенным наружным диаметром.

Технология монтажа с использованием отрицательных температур позволяет легко устанавливать втулки в корпуса с большим натягом без применения мощных прессов. Деталь помещают в камеру с жидким азотом или сухим льдом, где металл охлаждается до температуры -196℃. При таком сильном охлаждении бронза временно уменьшается в размерах за счет термического сжатия структуры.

Уменьшенный диаметр заготовки дает возможность свободно поместить втулку в посадочное отверстие вручную или с минимальным усилием. Когда металл возвращается к комнатной температуре, он расширяется и создает максимально плотное соединение с телом механизма. Данный метод исключает появление царапин и задиров на поверхностях контакта.

Использование холода сохраняет исходную точность геометрических параметров и структуру сплава без возникновения внутренних напряжений. При обычном прессовании под давлением в несколько тонн существует риск деформации торцов или искривления оси детали.

После выравнивания температур узел приобретает расчетную прочность и готов к восприятию эксплуатационных нагрузок. Важно проводить операцию быстро, чтобы металл не успел нагреться до момента полной посадки на место.

Фланец, или буртик, — кольцевое расширение на одном из торцов втулки, которое служит для фиксации детали в осевом направлении. Этот элемент предотвращает смещение втулки вдоль вала при воздействии сильных торцевых нагрузок. Поверхность фланца часто выполняет роль упорного подшипника, который воспринимает давление от торцов вращающихся шестерен или муфт.

Плотное прилегание буртика к корпусу агрегата обеспечивает дополнительную герметичность узла и защищает внутреннюю полость от попадания грязи. Наличие фланца упрощает процесс демонтажа изношенной детали при помощи специальных съемников. Инженеры выбирают такую форму для узлов, где возникают сложные комбинированные векторы сил.

При изготовлении втулок с фланцем методом литья достигается высокая монолитность перехода между цилиндрической частью и выступом. Это исключает риск отрыва буртика под действием вибраций и ударов в процессе эксплуатации. Толщину и диаметр фланца рассчитывают исходя из величины осевого давления в конкретном механизме. На поверхности буртика также можно нарезать смазочные канавки для улучшения условий работы упорной зоны.

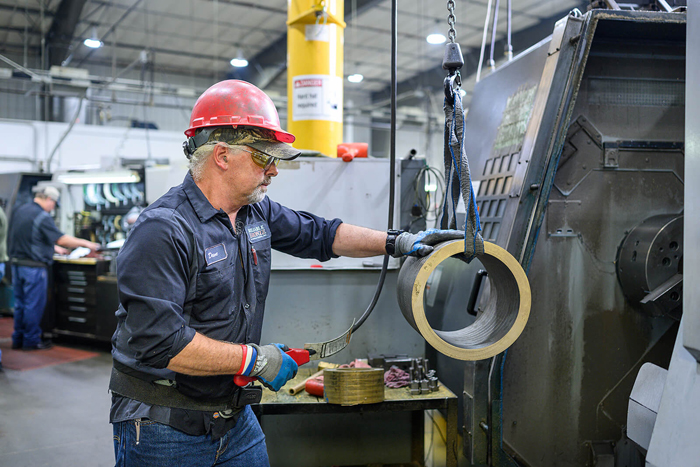

Процесс центробежного литья подразумевает вращение формы с высокой скоростью при заливке расплавленной бронзы. Под действием мощных центробежных сил тяжелый металл плотно прижимается к стенкам изложницы, формируя идеальный полый цилиндр. Легкие примеси, газы и частицы шлака вытесняются к внутренней поверхности заготовки под действием разности плотностей. Полученная отливка обладает исключительной плотностью и мелкозернистой структурой без внутренних раковин и рыхлот.

Такая технология обеспечивает одинаковую твердость металла по всему сечению стенки изделия. Втулки центробежного литья выдерживают гораздо большие нагрузки на износ по сравнению с заготовками из песчаных форм.

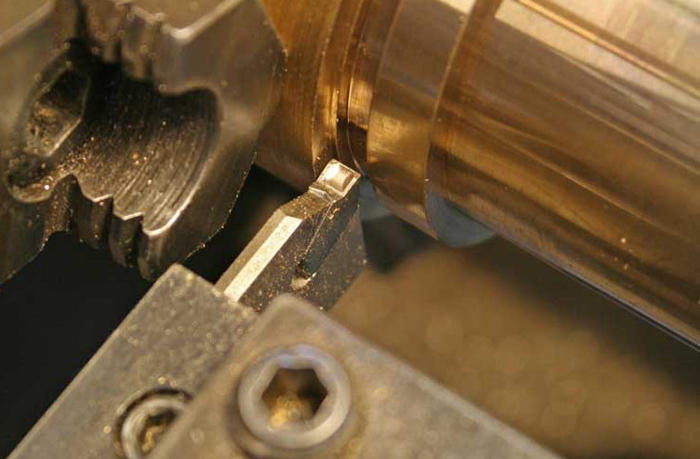

Для этого способа производства важно удаление загрязненного внутреннего слоя металла на токарном станке до выхода на чистую структуру сплава. Припуск на обработку при таком методе минимален, что значительно экономит дорогостоящую бронзу при массовом производстве.

Отсутствие скрытых дефектов гарантирует герметичность втулок при работе в гидравлических цилиндрах под высоким давлением. Металл после центробежного воздействия приобретает повышенную усталостную прочность и сопротивляемость микротрещинам.

Замена игольчатых или роликовых подшипников бронзовыми втулками оправдана в узлах с высокими ударными нагрузками и малыми скоростями вращения. Подшипники качения имеют малую площадь контакта, поэтому при резких ударах иглы могут деформировать дорожки качения или разрушиться. Бронзовая втулка обеспечивает контакт по всей поверхности вала, что позволяет эффективно распределять давление и гасить энергию удара. Металл обладает высокой вязкостью и не склонен к хрупкому разрушению при внезапных перегрузках в тяжелой технике.

Втулки незаменимы для работы в условиях сильного загрязнения и пыли, которые мгновенно выводят из строя открытые подшипники. Бронза лучше переносит недостаток смазки и не требует сложной системы уплотнений. В механизмах с качательным движением или частыми остановками втулки показывают более высокий ресурс по сравнению с элементами качения. Бронзовый вкладыш работает бесшумно и не создает вибраций при переходе через критические точки хода.

При капитальном ремонте оборудования бронзовые втулки служат эффективным средством восстановления работоспособности изношенных посадочных мест на стальных валах. Если на поверхности вала появились глубокие выработки или борозды, его протачивают до чистого металла на меньший диаметр. Для компенсации удаленного слоя изготавливают специальную ремонтную втулку с уменьшенным внутренним отверстием и стандартным наружным размером.

Установка такого вкладыша позволяет вернуть узлу его первоначальную геометрию без замены всего дорогостоящего вала. Подобный метод широко применяют при ремонте тяжелых редукторов, дробилок и насосных станций. Алюминиевая бронза обеспечивает высокую прочность восстановленного соединения.

Ремонтные втулки часто фиксируют на валу при помощи горячей посадки или специальных анаэробных клеев высокой прочности. После монтажа вкладыш проходит стадию финишной шлифовки под номинальный размер ответной детали.

Бронза защищает стальную основу от дальнейшей коррозии и принимает на себя весь основной износ в процессе эксплуатации. Применение втулок для восстановления экономит до 70% средств по сравнению с покупкой новых запасных частей.

Добавление олова в состав бронзы создает твердые включения в мягкой медной матрице, что значительно улучшает прирабатываемость втулки к валу. Мягкая основа позволяет детали быстро принять форму сопряженной поверхности, а твердые зерна олова принимают на себя основную нагрузку. Фосфор в количестве около 1% выполняет роль раскислителя и повышает предел текучести сплава. Кроме того, он способствует получению мелкозернистой структуры металла, что повышает сопротивляемость втулки усталостному выкрашиванию поверхности.

Оловянно-фосфористые бронзы типа БрО10Ф1 обладают великолепной износостойкостью и низким коэффициентом трения в условиях масляного голодания. Металл отлично сопротивляется кавитационному разрушению и точечной коррозии во влажной среде. Такие вкладыши выбирают для самых ответственных узлов турбин и мощных дизельных двигателей.

Бронзы этой группы имеют высокую плотность и не содержат пор, способных привести к утечкам масла. В процессе работы фосфористые включения создают на поверхности тончайший защитный слой, который предотвращает схватывание металла со сталью. Сплав сохраняет стабильные физические характеристики при длительном нагреве до +150℃. Механическая обработка таких втулок проходит легко из-за отсутствия налипания металла на режущую кромку резца.

Литые бронзовые вкладыши обладают уникальной способностью поглощать мелкие частицы абразива в свою мягкую поверхность без вреда для вала. Песок или металлическая крошка вдавливаются в структуру бронзы и перекрываются слоем смазочного материала. Это свойство называют способностью к внедрению загрязнений, и оно значительно продлевает жизнь стальным осям в грязных условиях эксплуатации.

В отличие от закаленной стали бронза не царапает вал при попадании пыли внутрь узла. Такое качество незаменимо для работы строительной, горнодобывающей и сельскохозяйственной техники. Присутствие мягких фаз в сплаве позволяет втулке «прощать» небольшие загрязнения в системе смазки.

Но при постоянном воздействии большого количества абразива износ втулки ускоряется, поэтому необходимо использовать качественные уплотнения и пыльники. Регулярная прокачка узла свежей смазкой помогает вымывать накопившуюся грязь из канавок и зазоров. Бронзовые сплавы с высоким содержанием алюминия и железа лучше сопротивляются абразивному истиранию в сухих средах.

Для определения теоретического веса бронзовой втулки вычисляют объем полого цилиндра и умножают его на плотность конкретного сплава. Объем находят как разность между объемами внешнего цилиндра и внутреннего отверстия на основе радиусов и длины детали.

Для расчетов обычно используют среднюю плотность бронзы около 8.8 г/см³, но для алюминиевых марок этот показатель ниже и составляет около 7.6 г/см³. Если втулка имеет фланец, его объем рассчитывают отдельно и прибавляют к общей сумме. Знание точного веса необходимо для правильной калькуляции стоимости материалов, так как цветной металл продают на вес.

При расчете веса заготовки обязательно учитывают припуски на механическую обработку, которые могут составлять от 10% до 30% от массы готовой детали. Литые втулки поставляют с небольшим запасом металла по диаметрам для возможности точной чистовой проточки.
