Зачистка сварных швов

Цвета побежалости на нержавеющей стали указывают на локальный перегрев металла. В этой зоне под воздействием кислорода разрушается защитный слой хрома. Кислород воздуха проникает в структуру сплава и вызывает интенсивное окисление. Эти пятна удаляют для восстановления коррозионной стойкости изделия.

Но обычная механическая полировка убирает только видимый цвет. Для полного возврата защитных свойств проводят травление специальными пастами. Состав быстро растворяет обедненный хромом слой и открывает чистую поверхность. После процедуры металл промывают водой и нейтрализуют остатки химии щелочными растворами.

Использование аргона высокой чистоты снижает риск появления синевы. Если пятна все же возникли, их зачищают волоконными кругами: они действуют мягко и не оставляют глубоких царапин на поверхности. Перегрев при самой зачистке тоже вреден, так как вызывает новые термические деформации и пятна.

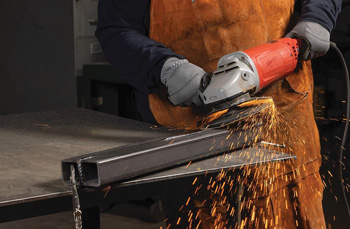

Зернистость абразива подбирают исходя из цели обработки и типа металла. Для грубого снятия усиления шва и удаления крупных наплывов подходят диски с зерном P36 или P40. Такие круги быстро срезают лишний металл и выравнивают плоскость. Однако они оставляют глубокие борозды на детали.

После первого прохода переходят к средним этапам. Зерно P60 или P80 сглаживает риски и готовит шов к покраске густыми эмалями. Для финишной отделки под тонкие покрытия используют лепестковые круги P100 или P120. Этот абразив создает ровную фактуру без видимых перепадов высоты.

Учитывают и состав самого абразива. Для обычной углеродистой стали подходят круги из оксида алюминия. Для нержавейки и твердых сплавов выбирают керамическое зерно или цирконат алюминия. Керамика работает холоднее и не вызывает перегрева кромки, это предотвращает деформацию тонких листов и сохраняет структуру металла.

Обработка внутренних углов требует специального малогабаритного инструмента. Обычная болгарка с большим диском не может добраться до корня углового соединения. Для таких задач используют пальчиковые шлифовальные машины или борфрезы из твердого сплава. Борфреза имеет острые насечки и быстро срезает излишки металла в узких местах, она позволяет сформировать аккуратный радиус или плоскую фаску внутри прямого угла.

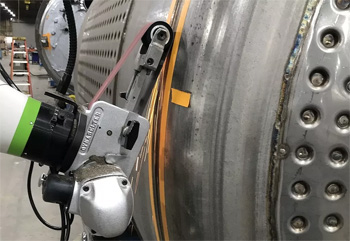

Другой эффективный метод - использование ленточных напильников. Узкая абразивная лента проникает в щели шириной от 10 мм. Она равномерно шлифует обе стенки угла одновременно. Для работы с нержавеющей сталью выбирают круги на жесткой связке с закругленным краем. Они позволяют вычистить шов без повреждения основного металла на соседних плоскостях. Важно избегать чрезмерного давления в угловых зонах: там часто скапливаются остатки шлака и газов.

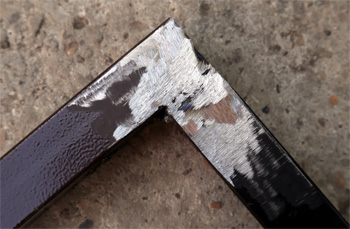

Снятие усиления шва до уровня основного металла называют зачисткой «взаподлицо». Эту процедуру проводят для улучшения внешнего вида или по требованиям чертежа. Но полное удаление валика шва может снизить прочность соединения, поэтому оставляют небольшое усиление высотой 0.5–1 мм на ответственных конструкциях. Оно компенсирует возможные внутренние дефекты и поры.

При шлифовке важно не допустить утонения основного металла рядом со швом. Специалисты называют этот дефект «зарезом». Он ослабляет деталь больше, чем сам сварной стык. Для точной работы используют шлифовальные направляющие или ограничители глубины.

Если деталь будет работать под действием знакопеременных нагрузок, гладкий переход от шва к металлу необходим. Отсутствие выступов и ямок мешает зарождению усталостных трещин. Толщину стенки всегда рассчитывают с учетом финишной обработки.

Брызги расплавленного металла прочно прилипают к поверхности рядом со швом. Их удаление занимает до 30% всего времени зачистки. Для решения этой проблемы мастера используют антипригарные спреи и гели на основе силикона или водных эмульсий.

Состав наносят на околошовную зону перед началом сварки. Капли металла попадают на защитный слой и не могут привариться к основе. После завершения работ брызги легко удаляются обычным шпателем или щеткой. Это сохраняет идеальный вид металла и экономит ресурс дорогих шлифовальных дисков.

Если защиту не использовали, капли сбивают зубилом или пневматическим молотком. Этот метод требует осторожности, так как удары могут оставить забоины и вмятины на чистой поверхности. Для тонких листов такой способ не подходит: там брызги зачищают только абразивным инструментом. Специалисты выбирают электроды и проволоку с низким уровнем разбрызгивания.

Алюминий - мягкий и вязкий металл с низкой температурой плавления. При шлифовке его частицы мгновенно забивают поры абразивного круга, специалисты называют это «засаливанием». Круг перестает резать и начинает просто тереться о поверхность, что вызывает сильный перегрев и деформацию тонких деталей.

Для работы с алюминием мастера выбирают диски со специальным стеаратовым покрытием. Оно играет роль сухой смазки и мешает налипанию металла. Также используют восковые карандаши: мастер наносит воск на вращающийся диск перед каждым проходом.

Скорость вращения инструмента при зачистке алюминия снижают на 40% по сравнению со сталью. Это уменьшает нагрев и исключает оплавление кромок. Вместо стандартных дисков часто применяют твердосплавные борфрезы с крупным зубом. Они превращают металл в крупную стружку, которая не липнет к инструменту.

После механической обработки алюминий требует обязательного обезжиривания, так как в порах металла могут остаться частицы абразива или воска. Они вызовут брак при последующей покраске или анодировании.

Электрохимический метод заменяет механическую шлифовку и травление пастами. Для работы мастера используют специальный аппарат - пассиватор. К детали подключают массу, а по шву проводят угольной щеткой. Щетку постоянно смачивают в растворе электролита на основе фосфорной кислоты.

Под действием электрического тока происходит мгновенное удаление окислов и цветов побежалости. Процесс идет в десятки раз быстрее ручной полировки. Метод идеально подходит для нержавеющей стали и титана, он не царапает поверхность и сохраняет зеркальный блеск металла.

Главное преимущество технологии - экологичность и безопасность. В отличие от травильных паст, электролиты содержат меньше вредных веществ. После обработки на швах не остается белых разводов и пятен коррозии. Ток проникает во все микропоры и трещины, куда не достает щетка или диск, это гарантирует 100-процентную пассивацию всей зоны сварки. Технология позволяет обрабатывать детали сложной формы и внутренние поверхности емкостей.

Для зачистки швов на нержавейке мастера используют только щетки из нержавеющей проволоки. Использование обычных стальных щеток запрещено технологией. При трении частицы углеродистой стали внедряются в поверхность нержавеющего шва, что вызывает контактную коррозию. Через несколько дней на дорогом изделии появляются рыжие пятна ржавчины.

Щетки из нержавейки исключают это загрязнение. Они сохраняют химическую чистоту стыка и его стойкость к агрессивным средам. Специалисты хранят такой инструмент отдельно от обычного стального оборудования.

Проволочные щетки отлично подходят для удаления шлака после дуговой сварки. Они вычищают впадины между чешуйками шва без снятия основного металла. Для работы на больших плоскостях используют чашечные щетки для болгарок. Для труднодоступных мест выбирают ручной инструмент. Рабочий ведет щетку строго в одном направлении, создавая красивую однородную фактуру поверхности.

Подрез при зачистке - канавка на основном металле рядом со швом. Этот дефект резко снижает несущую способность конструкции. Для защиты от подрезов используют правильную технику движений. Диск нельзя держать перпендикулярно к детали: оптимальный угол наклона составляет 20–30 градусов.

Инструмент должен двигаться плавно, без рывков и сильного нажима. Основное усилие направляют на валик шва. Границу с основным металлом проходят лишь слегка для выравнивания плоскости. Использование лепестковых кругов вместо жестких зачистных дисков снижает риск брака. Метод «искры на себя» позволяет лучше видеть зону контакта и вовремя остановить съем металла.

При работе с тонкими листами мастера подкладывают под шов медные или стальные полосы. Они забирают лишнее тепло и мешают прогоранию кромок. Если подрез все же появился, его заваривают точечным швом и зачищают заново, но это портит внешний вид и меняет структуру сплава. Опытный мастер всегда оставляет 0.2–0.3 мм металла для финишной доводки мелким зерном.

После зачистки шва на поверхности могут остаться невидимые глазом микротрещины и поры. Они становятся очагами разрушения при эксплуатации. Для их поиска мастера проводят цветную дефектоскопию. Сначала на чистый шов наносят ярко-красный пенетрант. Жидкость обладает высокой проникающей способностью и заполняет малейшие полости.

Через 10–15 минут рабочий удаляет излишки состава ветошью. Затем на поверхность распыляют белый проявитель. В местах дефектов красная краска выходит наружу и образует четкие пятна на белом фоне. Это самый простой способ контроля качества.

Метод находит трещины глубиной от 1 мкм. Это критично для сосудов под давлением и грузоподъемных механизмов. Если дефекты обнаружены, их вырубают борфрезой до здорового металла и переваривают. После повторной зачистки контроль проводят еще раз.

Дефектоскопия подтверждает надежность конструкции перед покраской или монтажом. Процедура не требует дорогого оборудования, ее можно выполнять прямо в цехе.

Зачистка швов создает огромное количество металлической пыли и частиц абразива. Эта взвесь опасна для легких и глаз человека. Для защиты рабочих на предприятиях устанавливают системы местного отсоса - мощные вытяжки с гибкими рукавами.

Мастер располагает раструб вытяжки в 20–30 см от зоны шлифовки, тогда поток воздуха улавливает пыль в момент ее образования. Грязный воздух проходит через циклонные фильтры и возвращается в цех очищенным на 99%, это сохраняет здоровье персонала и чистоту в помещении.

При работе вне цеха мастера используют переносные пылесосы. Они подключаются напрямую к кожуху шлифовальной машины. Специальные насадки закрывают зону вращения диска и направляют опилки в шланг, чтобы исключить разлет искр и мусора по всей площадке. Рабочие также используют средства индивидуальной защиты. К ним относятся респираторы класса FFP3 и закрытые очки.

Перед горячим цинкованием зачистка швов обязательна. Остатки шлака и сварочные брызги не позволяют цинку вступить в реакцию со сталью. В этих местах покрытие просто не ляжет. Под слоем металла останутся пустоты, где быстро начнется коррозия. Мастера удаляют все загрязнения до металлического блеска.

Особое внимание уделяют порам и несплавлениям. Жидкий цинк не проникает в узкие щели и полости. Поэтому швы должны быть плотными и гладкими. Качественная подготовка гарантирует ровный и прочный защитный слой по всей площади конструкции.

Использования перед цинкованием силиконовых спреев от брызг избегают, так как силикон плохо удаляется при обычном обезжиривании и мешает смачиванию металла цинком. Поэтому выбирают составы на водной основе или обходятся механической очисткой. Также скругляют все острые кромки и углы шва.

На острых гранях слой цинка всегда получается тоньше. Скругление радиусом 2–3 мм обеспечивает равномерную толщину покрытия. После цинкования швы становятся практически незаметными под слоем металла.

Пневматические шлифовальные машины часто заменяют электрические модели на крупных производствах. Они работают от энергии сжатого воздуха и не имеют внутри электродвигателя. Это делает инструмент гораздо легче и компактнее.

Пневматика не боится перегрузок и не перегорает при заклинивании диска. Она безопасна при работе во влажной среде или внутри металлических емкостей. Риск удара током полностью исключен. Высокая скорость вращения, до 20000 об/мин, обеспечивает быструю и качественную зачистку любых сплавов.

Ресурс пневматического инструмента в 3–4 раза выше электрических аналогов. В нем нет угольных щеток и обмоток, которые портятся от металлической пыли. Мастеру достаточно ежедневно добавлять несколько капель масла в воздушный канал, чтобы обеспечить плавную работу всех узлов.

Пневматические машины имеют низкий уровень вибрации. Это снижает риск развития туннельного синдрома у рабочих. Несмотря на необходимость компрессора и шлангов, использование воздуха выгодно при больших объемах работ.
