Аппараты для очистки сварных швов

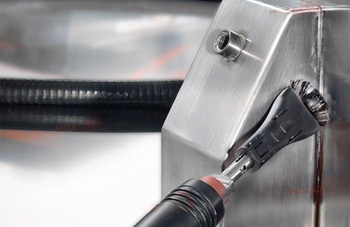

Электрохимические аппараты используют кисти из углеродного волокна для подачи тока и электролита на нержавеющую сталь. Углеродные нити обладают высокой электропроводностью и стойкостью к агрессивным кислотам, потому что ворс постоянно контактирует с фосфорными составами.

Когда кисть касается металла под нагрузкой, возникает электрический поток, и он быстро разрушает оксидную пленку и цвета побежалости. Электролит выполняет роль проводника и одновременно охлаждает зону обработки, чтобы поверхность металла не перегрелась. Гибкость щетины позволяет очищать глубокие внутренние углы и сложные стыки, куда обычный шлифовальный круг просто не сможет проникнуть.

Внутренний насос обеспечивает циркуляцию жидкости через рукоятку, что гарантирует равномерное смачивание ворса во время рабочих циклов. Излишки электролита собирают салфетками или смывают водой для нейтрализации кислотных остатков на шве. После завершения процесса на металле формируют пассивирующую пленку, которая восстанавливает коррозионную стойкость стали в зоне термического влияния. Корпус прибора изготавливают из пластика, и он надежно изолирует платы от паров химии.

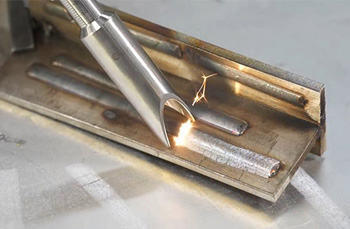

Импульсные лазерные установки генерируют короткие вспышки света с огромной пиковой мощностью для испарения нагара. Энергия луча поглощается слоем загрязнения за наносекунды, после чего происходит микровзрыв и отделение частиц от основного металла. При этом базовая деталь почти не нагревается, потому что длительность каждого импульса слишком мала для передачи тепла внутрь кристаллической решетки.

Постоянный лазерный луч воздействует на поверхность непрерывно, и этот факт часто вызывает термическую деформацию тонких листов. Импульсная технология обеспечивает высокую селективность обработки, так как параметры излучения можно настроить под конкретный тип загрязнения. Световой поток эффективно выбивает окалину из микротрещин и пор, которые возникают при сварке в среде защитных газов.

Оптическая головка лазера имеет систему сканирования, которая перемещает луч по сложной траектории для создания равномерного пятна очистки. Ширину захвата можно менять от 10 до 150 мм в зависимости от геометрии сварного шва и требуемой скорости процесса. Встроенная система обдува линзы защищает оптику от налипания продуктов испарения и продлевает ресурс компонентов. Лазерный очиститель не требует использования абразивов или химических реагентов, что делает процесс экологически чистым.

Ультразвуковые ванны используют эффект кавитации в жидкой среде для глубокой очистки деталей после ручной сварки. Излучатели на дне емкости создают звуковые волны высокой частоты, которые порождают миллионы микроскопических пузырьков вакуума. Когда эти пузырьки соприкасаются с поверхностью металла, они схлопываются и создают мощные ударные волны локального действия.

Эта энергия мгновенно скалывает частицы шлака, остатки флюса и брызги расплава даже из узких каналов и глубоких отверстий. Жидкость проникает в поры металла и вымывает загрязнения, которые невозможно удалить механической щеткой. Температуру раствора поддерживают на уровне 60℃ для ускорения химических реакций и размягчения жировых пленок.

Корпус ванны изготавливают из нержавеющей стали с зеркальной полировкой, чтобы предотвратить разрушение стенок под действием кавитации. Внутренняя корзина имеет сетчатую структуру, которая не препятствует прохождению звуковых волн к объектам. Система фильтрации очищает раствор от взвеси, и это позволяет использовать жидкость многократно без потери рабочих свойств. Генератор ультразвука имеет защиту от перегрузки и автоматически подстраивает частоту под объем загрузки.

Игольчатые пневматические машинки предназначены для удаления толстого слоя окалины и твердого шлака со швов сложной формы. Рабочий орган инструмента состоит из пучка стальных игл диаметром 3 мм, которые совершают возвратно-поступательные движения. Каждая игла движется независимо от остальных, что позволяет насадке идеально копировать рельеф поверхности и очищать глубокие впадины.

Удары сотен закаленных наконечников создают эффект микрочеканки, который удаляет грязь и снимает остаточные напряжения в зоне шва. Такая обработка повышает усталостную прочность металла и снижает риск появления трещин при эксплуатации под нагрузкой. Пневматический привод обеспечивает высокую мощность при компактных размерах инструмента, что удобно для работы внутри баков.

Внутренний механизм требует регулярной подачи смазки через лубрикатор для предотвращения перегрева и износа деталей. Иглы изготавливают из высокоуглеродистой стали с особой термообработкой, потому что они постоянно испытывают ударные нагрузки. Когда кончики затупляются, их можно заточить на обычном наждаке или заменить весь пучок на новый за несколько минут. Регулировка давления воздуха меняет энергию удара и позволяет настраивать инструмент под разную твердость материала.

Гидроабразивная очистка швов использует для удаления загрязнений смесь воды и мелкого песка под давлением 500 бар. Водяная струя мягко обволакивает частицы абразива и направляет их на металл, исключая жесткие удары и перегрев зоны контакта. Отсутствие термического воздействия предотвращает изменение структуры стали и сохраняет механические свойства в зоне термического влияния.

Вода вымывает соли и химические остатки флюсов, которые могут быть инициаторами точечной коррозии. После такой обработки поверхность приобретает матовую текстуру, которая обеспечивает идеальную адгезию для лакокрасочных покрытий. В процессе очистки отсутствует пыль, потому что все частицы мусора связываются жидкостью и оседают в резервуаре.

Сопло установки изготавливают из карбида вольфрама, так как данный материал выдерживает огромный износ от скоростного потока песка. Система дозирования позволяет менять концентрацию абразива в зависимости от толщины окалины и требуемой чистоты поверхности. Использование ингибиторов коррозии в воде создает на металле временный защитный слой, который предотвращает появление ржавчины до момента покраски. Гидроабразивный метод позволяет очищать швы в труднодоступных местах, где невозможно использовать шлифовальные круги.

Для электрохимической очистки нержавеющей стали применяют электролиты на основе ортофосфорной кислоты с добавлением специальных ПАВ. Кислотный состав растворяет оксиды железа и хрома, которые образуют темный налет в зоне сварки под действием температуры. В процессе обработки электрический ток ускоряет реакцию и способствует равномерному распределению ионов по поверхности.

Современные растворы не содержат плавиковую кислоту, что повышает безопасность работ для здоровья и окружающей среды. Существуют также органические электролиты на основе лимонной кислоты, которые подходят для пищевой промышленности. Они работают менее агрессивно, но обеспечивают высокую чистоту и блеск шва при обработке тонких изделий.

Жидкость поставляют в виде готовых растворов или концентратов, которые нужно разбавлять водой в заданных пропорциях. В процессе работы электролит может менять цвет, что сигнализирует о насыщении ионами металлов и необходимости его замены. Некоторые составы имеют индикаторы, которые помогают визуально контролировать полноту нейтрализации остатков кислоты. Хранение химии должно происходить в герметичной таре вдали от источников тепла и прямых солнечных лучей.

Циклонные фильтры в установках очистки швов служат для отделения крупной металлической пыли и остатков абразива из воздушного потока. Запыленный воздух входит в корпус по касательной на высокой скорости и начинает вращаться по спирали. Центробежная сила прижимает тяжелые частицы металла к стенкам конуса, после чего они падают в нижний бункер под собственным весом.

Такая конструкция позволяет удалить 90% мусора еще до того, как поток попадет в блок тонкой фильтрации. Это снижает риск механического повреждения ткани фильтра острыми краями стружки и предотвращает его быстрый засор. Циклоны не имеют подвижных частей, поэтому они отличаются высокой надежностью. Корпус изготавливают из стали с антикоррозийным покрытием для защиты от абразивного износа стенок.

В нижней части бункера устанавливают шлюзовой затвор, который позволяет выгружать отходы без остановки всей системы аспирации. Эффективность работы циклона зависит от герметичности соединений и стабильности скорости всасывания в магистралях. Воздух после центробежной очистки содержит только мельчайшую взвесь, которую задерживают кассеты из полиэстера. Некоторые модели оснащают смотровыми окнами для визуального контроля уровня заполнения контейнера мусором.

Автоматизированные системы очистки используют лазерные датчики для определения положения и профиля сварного шва в пространстве. Прибор проецирует линию на поверхность металла и фиксирует ее искажение при помощи скоростной видеокамеры.

Микропроцессор анализирует полученное изображение и строит трехмерную карту стыка с точностью до нескольких микрон. На основе этих данных контроллер робота корректирует траекторию движения инструмента в режиме реального времени. Это позволяет компенсировать неточности сборки заготовки и тепловые деформации после процесса сварки. Датчик может обнаруживать начало и конец шва, а также определять высоту наплывов для настройки усилия прижима круга.

Интеграция датчика с системой управления исключает риск столкновения головки с деталью и предотвращает пропуски необработанных участков. Оптический блок имеет защитный кожух с пневматическим обдувом, который очищает линзу от пыли и искр во время процесса зачистки. Использование лазерного зрения позволяет отказаться от жесткой оснастки и дорогостоящих систем позиционирования деталей.

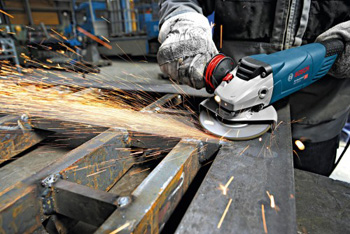

Зернистость абразивных кругов выбирают на основе требуемой шероховатости поверхности и типа металла заготовки. Для грубой зачистки и удаления массивных наплывов расплава применяют диски с зерном 40 на основе циркония. Эти материалы обладают высокой агрессивностью и быстро снимают лишний металл, но оставляют на поверхности глубокие риски.

Подготовка под окраску требует использования зернистости 120, которая сглаживает неровности и создает однородную текстуру. Для получения зеркального блеска на нержавеющей стали переходят к финишным кругам с зерном 320 и выше. Каждый последующий этап обработки должен полностью удалять следы от предыдущего абразива для исключения дефектов под слоем краски.

При работе с алюминием используют круги со специальным покрытием, которое предотвращает засаливание абразива мягким металлом. Керамические зерна обладают способностью к самозатачиванию, и это обеспечивает стабильную скорость резания на протяжении всего срока службы диска. Основа круга может быть выполнена из фибры или пластика - в зависимости от требуемой гибкости при обработке криволинейных поверхностей.

Длительность импульса определяет характер взаимодействия лазерного излучения с поверхностью металла и слоем загрязнения. Наносекундные импульсы создают условия для мгновенной абляции, когда грязь переходит в плазменное состояние без нагрева подложки.

Если время воздействия луча будет слишком большим, энергия успеет распространиться вглубь металла, что вызовет его плавление. Короткие импульсы позволяют точно удалять только тонкий слой окислов или краски, не повреждая микрорельеф основного материала. Это критично при очистке прецизионных сварных швов в авиакосмической отрасли.

Параметры импульса подбирают так, чтобы порог разрушения загрязнения был ниже порога плавления металла. Современные аппараты позволяют менять этот показатель от 10 нс до 500 нс. Высокая пиковая мощность короткого импульса легко разрушает прочную окалину, которую трудно убрать непрерывным лазером.

Управление длительностью вспышки помогает избежать появления прижогов и изменения химического состава поверхности. Электроника лазера синхронизирует частоту импульсов со скоростью движения луча для обеспечения равномерного перекрытия зон очистки. Короткое воздействие снижает риск возникновения внутренних напряжений в зоне термического влияния шва.

Азотная завеса в установках лазерной или электрохимической очистки служит для вытеснения кислорода из зоны обработки металла. При высоких температурах в точке контакта лазера с поверхностью металл активно взаимодействует с воздухом, что приводит к повторному окислению. Азот создает инертную среду, которая предотвращает изменение цвета стали и сохраняет блеск шва после удаления нагара. Это важно при финишной отделке изделий из титана и нержавеющих сплавов, где требования к чистоте поверхности максимальны.

Газовый поток также выполняет функцию защиты линзы от попадания паров металла и капель загрязнения. Использование азота повышает скорость очистки, так как отсутствие окислительных реакций снижает энергозатраты. Для обеспечения стабильного потока давление в системе поддерживают на уровне 3 бар.

Газ подают через специальные сопла, которые формируют плотную кольцевую завесу вокруг рабочего луча. Встроенные датчики расхода контролируют подачу азота и блокируют работу аппарата при падении давления. Чистота газа должна составлять 99.9 %, чтобы исключить появление пор и микроскопических включений в структуре металла. Для экономии ресурса применяют клапаны, которые открывают подачу только в момент активации процесса.

Мембранные насосы в пассиваторах обеспечивают безопасную перекачку кислотных растворов без контакта жидкости с металлическими частями механизма. Рабочая камера такого насоса разделена гибкой мембраной из фторопласта, который выдерживает воздействие фосфорной кислоты. Движение мембраны создает переменное давление, которое засасывает электролит через систему обратных клапанов и подает его к кисти.

Привод насоса может быть электрическим или пневматическим, и он надежно изолирован от гидравлической части прибора. Такая схема гарантирует длительный срок службы оборудования при работе в условиях химического производства. Компактные размеры позволяют встраивать насос в корпус аппарата.

Клапаны насоса изготавливают из керамики, которая не разрушается под действием ионов металлов и кислотных остатков. Самопроизвольный запуск насоса невозможен без заполнения системы жидкостью, и это защищает мембрану от работы всухую. Регулировка частоты колебаний диафрагмы позволяет точно дозировать подачу электролита в зависимости от размера кисти. Прозрачные трубки на входе позволяют визуально контролировать наличие жидкости и отсутствие воздушных пробок.

Пассивные электроды в аппаратах очистки представляют собой металлические пластины, которые служат только для подвода тока к зоне обработки. Они не участвуют в химических реакциях и требуют механического перемещения вдоль шва вместе со смоченным войлоком.

Активные электроды в виде угольных кистей обеспечивают одновременную подачу энергии и свежего электролита. Волокна кисти проникают в микрорельеф металла, увеличивая площадь контакта и повышая плотность тока в зоне реакции. Это ускоряет процесс удаления цветов побежалости и позволяет обрабатывать швы с глубокой разделкой за один проход. Использование активных элементов снижает нагрев заготовки, так как жидкость циркулирует через ворс и отводит тепло.

Благодаря активным электродам можно точно дозировать количество реагента, что минимизирует количество брызг и вредных испарений в цехе. Система управления аппарата может менять полярность на активном электроде для переключения между режимами очистки и полировки. Пассивные блоки чаще применяют в простых ручных установках для грубой зачистки больших плоских поверхностей. Активные кисти требуют бережного обращения и регулярной промывки для предотвращения накопления шлама между волокнами.
