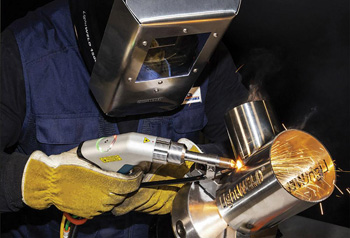

Аппараты лазерной сварки

Функция качания луча позволяет лазерному пятну совершать высокочастотные колебательные движения по заданному контуру. Встроенные в головку гальванометрические зеркала смещают световой поток вправо и влево или по кругу со скоростью до нескольких сотен герц. Это техническое решение расширяет область плавления металла и помогает перекрывать значительные зазоры между деталями без потери прочности соединения.

Когда луч стоит на месте, шов получается узким, и малейшее отклонение геометрии кромок приводит к непровару. Качание луча создает эффект перемешивания сварочной ванны, и он способствует выходу пузырьков газа из расплава. В результате структура металла становится более однородной, а вероятность появления пор в швах на алюминиевых сплавах снижается в несколько раз. Ширину и частоту колебаний настраивают через панель управления в зависимости от толщины заготовки.

Механизм качания увеличивает допуски на точность сборки металлоконструкций, так как широкое пятно прогрева компенсирует небольшие перекосы деталей. Можно выбирать различные формы траекторий: линию, круг, восьмерку или песочные часы для оптимизации формы валика.

Защитное стекло - сменный оптический элемент, который предохраняет дорогостоящую фокусирующую линзу от брызг расплава и продуктов испарения металла. Эти детали изготавливают из плавленого кварца или селенида цинка с нанесением многослойного просветляющего покрытия. Напыление минимизирует потери энергии и предотвращает обратное отражение луча, которое способно разрушить лазерный источник.

Стекла устанавливают в специальные выдвижные картриджи с резиновыми уплотнителями для обеспечения полной герметичности оптического тракта. Если внутрь попадет хотя бы одна пылинка, она мгновенно сгорит под действием высокой плотности мощности и вызовет растрескивание кварца. Система контроля постоянно следит за состоянием элемента и выдает предупреждение при его чрезмерном загрязнении.

Для повышения ресурса оптики в зону под стеклом подают очищенный сжатый воздух или инертный газ, который создает избыточное давление. Воздушный нож сдувает микроскопические частицы и пары СОЖ, предотвращая их оседание на поверхности. Срок службы стекла зависит от интенсивности работы и выбранных режимов сварки.

Промышленные чиллеры обеспечивают стабильную температуру лазерного источника и сварочной головки для сохранения точности параметров излучения. Установки имеют два независимых контура охлаждения, так как диодные модули и оптические элементы требуют разных температурных режимов. Для источника обычно поддерживают значение около +25℃, а для головки устанавливают более высокую температуру для исключения выпадения конденсата.

Система автоматики контролирует параметры теплоносителя с погрешностью до 0.1℃, потому что тепловые колебания меняют длину волны лазера. Без эффективного отвода жара мощность аппарата начнет падать, что приведет к нестабильности глубины шва. В качестве жидкости используют дистиллированную воду с добавлением присадок, которые предотвращают развитие микроорганизмов и коррозию трубок.

Мощность холодильного агрегата подбирают с учетом КПД лазера, который для волоконных моделей составляет около 30–40 %. Это означает, что при выходной мощности 1.5 кВт чиллер должен отводить более 3 кВт тепловой энергии. Внутренние насосы обеспечивают высокое давление в системе для прокачки жидкости через узкие каналы оптических блоков.

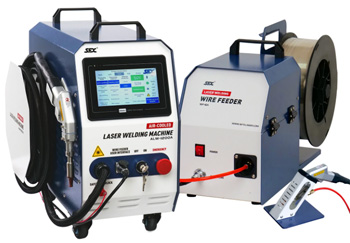

Автоматический податчик проволоки расширяет возможности лазерной сварки при работе с деталями, имеющими большие зазоры или неровные кромки. Устройство подает присадочный материал непосредственно в зону действия луча со строго заданной скоростью - от 0.5 до 10 м в минуту. Это позволяет формировать усиление шва и компенсировать нехватку металла в сварочной ванне без замедления процесса.

Контроллер аппарата синхронизирует обороты двигателя подачи с мощностью лазера, что гарантирует равномерное плавление проволоки. Если подача будет слишком быстрой, проволока не успеет расплавиться и упрется в дно ванны, вызывая механические рывки головки. При недостаточной скорости возникнет обрыв дуги и появятся пустоты в структуре соединения. Привод с четырьмя роликами обеспечивает стабильное движение даже мягких алюминиевых сплавов без проскальзывания.

Механизм подачи оснащают набором направляющих сопел, которые крепят к сварочному пистолету под определенным углом. Регулировка положения кончика присадки относительно фокуса луча позволяет точно настраивать процесс формирования валика. Использование проволоки помогает менять химический состав шва, что необходимо для предотвращения трещин при сварке высокоуглеродистых сталей.

Волоконный лазерный источник - монолитная конструкция, где генерация и усиление излучения происходят внутри активного оптического волокна. Сердцевина кабеля легирована редкоземельными элементами, такими как иттербий или эрбий, которые возбуждаются светом от мощных диодных модулей.

В отличие от газовых CO2 моделей здесь полностью отсутствуют сложные системы зеркал и турбин для прокачки газовой смеси. Это делает установку устойчивой к вибрациям и ударам, что крайне важно для условий промышленного цеха. Излучение передается к сварочной головке по гибкому световоду, это позволяет легко интегрировать лазер в роботизированные комплексы.

Внутренняя структура источника состоит из множества независимых диодных линеек, соединенных через волоконные объединители. Если один диод выйдет из строя, аппарат продолжит работу с незначительной потерей мощности до планового ремонта. Отсутствие открытого оптического тракта исключает попадание пыли внутрь резонатора и избавляет от необходимости регулярной юстировки зеркал.Волоконные лазеры генерируют луч с превосходным качеством и малым углом расходимости, что обеспечивает высокую плотность энергии в пятне фокусировки.

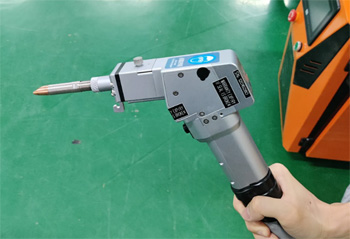

Сопла для лазерной сварки изготавливают из чистой меди или хромированных сплавов для эффективного отвода тепла и защиты от брызг металла. Геометрия наконечника определяет характер распределения защитного газа вокруг сварочной ванны и стабильность газовой завесы. Существуют прямые сопла для стандартных швов и угловые модели для работы в труднодоступных местах и внутренних стыках.

Внутренняя поверхность проходит процедуру полировки, чтобы исключить налипание капель расплава и сохранить ламинарный поток газа. Конструкция часто включает в себя каналы для водяного охлаждения, которые предотвращают деформацию детали при длительной работе на высоких мощностях. Правильный подбор диаметра выходного отверстия гарантирует надежную защиту металла от окисления при минимальном расходе аргона.

Некоторые типы сопел оснащают встроенными контактными датчиками, которые блокируют включение лазера без соприкосновения с заготовкой. Данная мера безопасности исключает случайное излучение в пространство и защищает персонал от травм. Расстояние от среза сопла до поверхности металла обычно составляет 2–5 мм, и этот зазор поддерживается при помощи опорных роликов или автоматических систем слежения. При сварке с проволокой используют специальные насадки с направляющими трубками, которые удерживают присадку точно в центре луча.

Прецизионное заземление лазерного аппарата необходимо для защиты чувствительной электроники и диодных модулей от импульсных помех и статического электричества. Внутренние контроллеры работают с высокочастотными сигналами, и малейшие наводки в цепи питания могут вызвать сбой программного обеспечения или искажение параметров луча.

Качественный контур заземления отводит паразитные токи, которые возникают при работе силовых инверторов и мощных насосов системы охлаждения. Это предотвращает постепенную деградацию полупроводниковых кристаллов и увеличивает срок службы лазерного источника. Стандарты безопасности требуют, чтобы для обеспечения мгновенного срабатывания защиты сопротивление заземляющего проводника не превышало 4 Ом.

Наличие статического заряда на корпусе станка может привести к пробою изоляции оптического кабеля и выходу из строя датчиков положения. Заземление также играет важную роль в обеспечении электромагнитной совместимости оборудования в цехе. Все металлические части головки, источника и чиллера объединяют в единый потенциал для исключения разности напряжений.

Фокусное расстояние линзы определяет диаметр пятна лазера и глубину зоны, в которой сохраняется максимальная плотность мощности. Линзы с коротким фокусом 100–150 мм создают очень маленькое пятно, которое обеспечивает глубокое проплавление и высокую скорость сварки тонких листов. Но такие системы имеют малую глубину резкости, поэтому требуют идеальной точности позиционирования головки относительно металла.

При малейшем отклонении по высоте луч расфокусируется, и энергия падает ниже порога плавления. Длиннофокусная оптика с параметром 250–400 мм создает более широкое пятно и обладает большой зоной стабильного фокуса. Эти линзы используют для работы с толстыми деталями и при сварке с большими зазорами, где требуется широкий валик шва.

Выбор фокусного расстояния зависит от мощности аппарата и требований к эстетике готового соединения. Короткий фокус минимизирует зону термического влияния, что предотвращает коробление тонкостенных корпусов приборов. Длинный фокус прощает неточности ручного ведения горелки и упрощает обучение персонала. Материал линз должен выдерживать высокие термические нагрузки без изменения оптических свойств в процессе нагрева.

Лазерное излучение сварочных аппаратов относится к четвертому классу опасности, который представляет мгновенную угрозу для зрения и кожи. Прямой или отраженный луч способен вызвать необратимую слепоту за доли секунды, так как глаз фокусирует энергию на сетчатке.

Специализированные очки имеют светофильтры, которые блокируют волны определенной длины, обычно 1064–1080 нм для волоконных лазеров. Оптическая плотность линз должна составлять не менее OD7+, что означает ослабление опасного потока в десять миллионов раз. Корпус очков проектируют с боковой защитой для исключения попадания случайных бликов от полированных деталей. Работа без использования сертифицированных средств защиты категорически запрещена нормами охраны труда.

Материал линз очков должен быть устойчив к царапинам и случайным ударам, чтобы сохранять свои защитные свойства. Маркировка на оправе указывает диапазон длин волн и степень защиты, которые должны строго соответствовать характеристикам конкретного лазера. Использование обычных солнцезащитных очков или масок для дуговой сварки бесполезно, так как они полностью прозрачны для инфракрасного лазерного луча.

Оптический кабель или световод передает лазерную энергию от источника к сварочной головке с минимальными потерями мощности. Внутри кабеля находится тонкое кварцевое волокно, которое защищено несколькими слоями полимерной изоляции и металлической гофрой. Внешняя оболочка предотвращает механические повреждения и попадание влаги, которые могут вызвать разрушение структуры кварца.

Гибкость кабеля позволяет выполнять сложные пространственные швы, но он требует соблюдения минимального радиуса изгиба около 200–300 мм. При слишком резком повороте свет начинает выходить через стенки волокна, что вызывает мгновенный перегрев и прогар всей магистрали. Вдоль световода часто прокладывают датчики контроля целостности, которые отключают лазер при обнаружении утечки излучения.

Коннекторы на концах кабеля имеют прецизионную полировку и оснащены системами водяного охлаждения для отвода тепла от контактных зон. Пыль на торце волокна при подключении приводит к выгоранию оптики в момент первого запуска на большой мощности. Поэтому стыковку проводят в специальных обеспыленных условиях с использованием изопропилового спирта для очистки. Оптические разъемы имеют уникальную кодировку для предотвращения подключения к несовместимым устройствам.

Корректор обратного отражения защищает лазерный источник от повреждения собственным излучением при сварке блестящих металлов. Когда луч попадает на поверхность меди или алюминия под прямым углом, часть энергии отражается обратно в оптическое волокно. Это вызывает резкий нагрев диодных модулей и может привести к их мгновенному выходу из строя.

Система защиты включает датчики обратного потока, которые измеряют мощность света, возвращающегося в источник. Если уровень отражения превышает установленный порог 3–5%, электроника за микросекунды отключает генерацию. Это позволяет безопасно обрабатывать полированные поверхности без риска дорогостоящего ремонта аппарата.

Для снижения рисков в оптический тракт встраивают изоляторы, которые пропускают свет только в одном направлении. Сварочную головку рекомендуют держать под углом 10–15 градусов к вертикали, чтобы отраженный луч уходил в сторону от волокна. Современные волоконные лазеры имеют повышенную стойкость к обратным импульсам благодаря использованию специальных объединителей мощности. Использование импульсных режимов с короткими пиками энергии снижает тепловую нагрузку на систему защиты.

Системы дымоудаления или аспирации очищают воздух в рабочей зоне от мелкодисперсных аэрозолей и паров металлов. Несмотря на чистоту процесса, при плавлении легированных сталей выделяются частицы оксидов хрома, никеля и марганца, которые опасны для здоровья. Лазерный луч также испаряет остатки консервационных масел и СОЖ, образуя плотный едкий дым.

Вытяжная установка забирает загрязненный воздух непосредственно из зоны сварки через гибкие шланги и воронки. Многоступенчатая фильтрация включает предварительные сетки, HEPA-фильтры для мелкой пыли и угольные картриджи для удаления запахов. Очищенный воздух возвращается в цех, что позволяет сохранять тепло в зимний период и экономить на вентиляции.

Отсутствие дыма в зоне резания важно и для самого технологического процесса, так как взвесь частиц рассеивает лазерный луч. Плотное облако аэрозоля снижает концентрацию энергии в фокусе, что приводит к уменьшению глубины провара и нестабильности шва. Частицы пыли могут оседать на защитном стекле головки, вызывая его перегрев и преждевременный выход из строя. Использование вытяжек с автоматическим запуском синхронизирует работу аспирации с включением лазера.
