Чугуноразливочные машины

Современные агрегаты ленточного типа обеспечивают переработку от 50 до 160 т расплава в течение часа. Высокая производительность напрямую зависит от количества рабочих нитей и габаритов используемых мульд. Когда проектируют цех, учитывают общую длину конвейерного полотна, которая достигает 60 м. Двухленточные модификации позволяют одновременно принимать металл из нескольких миксеров или ковшей.

Конструкция станины выдерживает огромный вес груженых изложниц, потому что конструкторы закладывают значительный запас прочности в несущие элементы. Скорость движения цепи регулируют при помощи частотных преобразователей, которые обеспечивают плавный пуск и остановку оборудования.

Машина работает в непрерывном цикле, так как процесс выплавки чугуна в доменных печах не должен останавливаться. Если объем производства возрастает, увеличивают мощность приводных двигателей и устанавливают дополнительные секции охлаждения. Металл в каждой ячейке распределяют равномерно, что исключает перелив и образование бракованных наплывов. Габариты стандартной чушки составляют около 45 кг, хотя заказчик может выбрать формы другого размера.

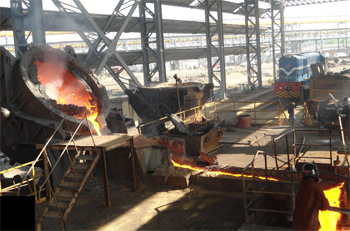

Кантовальное устройство обеспечивает плавную подачу жидкого чугуна в приемный желоб машины. Механизм состоит из мощной стальной рамы и электрического или гидравлического привода с редуктором. Когда ковш устанавливают на лапы кантователя, система фиксирует его положение во избежание случайного смещения.

Подъемный крюк перемещается по строго заданной дуге, потому что это гарантирует попадание струи металла точно в центр распределительного узла. Плавная регулировка угла наклона позволяет изменять интенсивность потока в зависимости от скорости движения конвейерной ленты.

Конструкция включает систему аварийного возврата емкости в вертикальное положение, когда происходит внезапное отключение электроэнергии. Все подвижные узлы защищают тепловыми экранами, так как прямое излучение от расплава может повредить уплотнения и подшипники. Если требуется высокая точность дозировки, применяют весовые датчики, которые передают сигнал на пульт управления. Автоматика отслеживает остаток массы в реальном времени и корректирует работу привода. Такая схема исключает человеческий фактор и предотвращает переполнение мульд на начальном этапе заливки.

Формы или мульды отливают из серого чугуна с добавлением легирующих элементов, которые повышают термическую стойкость металла. Каждая отливка имеет толстые стенки, чтобы выдерживать резкие перепады температур при контакте с расплавом и последующем охлаждении водой.

Форма внутренней полости способствует легкому извлечению готовой чушки, когда лента проходит через головную звездочку. На корпусе мульды предусматривают специальные приливы, через которые проходят крепежные болты для фиксации на звеньях цепи. Качественное литье гарантирует отсутствие внутренних пор, так как любые пустоты могут привести к растрескиванию детали при нагреве до +1200℃.

Срок службы изложниц зависит от интенсивности эксплуатации и правильности нанесения защитного покрытия. Поверхность мульд регулярно покрывают известковым или графитовым раствором, чтобы исключить приваривание чугуна к стенкам. Когда форма изнашивается, ее заменяют на новую без остановки всей линии на длительный срок. Геометрия изделия исключает скопление влаги в углублениях, потому что это может привести к выбросу металла при заливке.

Автоматические установки для нанесения разделительного покрытия монтируют в нижней части конвейера, где мульды возвращаются к месту заливки. Специальные форсунки распыляют известковое молоко или графитовую взвесь на внутренние поверхности разогретых форм.

Защитный слой создает надежный барьер между жидким металлом и стенкой изложницы, поэтому готовые чушки легко выпадают при перевороте ленты. Когда раствор попадает на горячую поверхность, жидкость мгновенно испаряется и оставляет плотную сухую пленку. Эта технологическая операция продлевает ресурс дорогостоящих форм.

Конструкция опрыскивателя включает бак с мешалкой, которая поддерживает однородность состава и предотвращает выпадение осадка. Насосная станция подает реагент под давлением 0.5 МПа, что обеспечивает равномерное покрытие всей площади контакта. Если форсунки забиваются, система сигнализирует о необходимости очистки фильтров. Правильная дозировка раствора исключает образование избыточного пара, который может негативно повлиять на качество поверхности отливок.

Процесс затвердевания чугуна ускоряют при помощи водяного орошения и мощных вентиляционных установок. Над конвейерной лентой монтируют коллекторы с форсунками, которые подают воду в виде мелкодисперсного тумана. Когда капли контактируют с горячим металлом, происходит интенсивный отбор тепла за счет испарения влаги.

Температуру воды и давление в системе регулируют автоматические клапаны, которые получают данные от пирометров. Интенсивность охлаждения распределяют по зонам, чтобы избежать возникновения внутренних напряжений и трещин в структуре чугуна.

Первая секция конвейера обычно лишена прямого полива, так как расплав должен образовать твердую корку естественным путем. Если подать воду слишком рано, пар может деформировать поверхность или вызвать разбрызгивание жидкой фазы. В средней части машины устанавливают вытяжные зонты, которые удаляют образующееся облако пара из помещения цеха. Вторая половина пути предполагает более агрессивное воздействие воды, потому что металл уже обладает достаточной прочностью. Применение замкнутого цикла водооборота позволяет очищать и повторно использовать ресурс после прохождения через градирни.

Узел сброса готовой продукции располагают в головной части машины, где лента совершает поворот вокруг приводного вала. Когда мульда переворачивается дном вверх, основная часть слитков выпадает под действием собственного веса.

Но некоторые чушки могут прилипать к стенкам из-за неровностей поверхности или недостаточного слоя смазки. В этом случае срабатывают пневматические или механические молоты, которые наносят серию ударов по корпусу изложницы. Вибрация и ударный импульс эффективно отделяют металл от формы, после чего продукция падает в приемный желоб.

Конструкция ударного механизма включает амортизаторы, которые защищают раму машины от разрушительных динамических нагрузок. Мощность удара настраивают таким образом, чтобы не повредить саму мульду и не вызвать преждевременную усталость металла звеньев цепи. Если слиток заклинивает слишком прочно, датчик положения фиксирует препятствие и может остановить движение линии. Автоматика синхронизирует работу молотов с частотой прохождения форм, что исключает холостые срабатывания оборудования.

Безопасность и точность литья обеспечивают многочисленные контрольно-измерительные приборы, которые интегрируют в общую систему управления. Лазерные или ультразвуковые датчики отслеживают уровень заполнения каждой мульды, когда идет непрерывный поток расплава из желоба. Если электроника фиксирует риск перелива, она мгновенно выдает команду на изменение угла наклона ковша или ускорение цепи.

Оптические пирометры измеряют температуру чугуна в нескольких точках, потому что это важно для соблюдения технологии охлаждения. Все полученные данные отображаются на мониторе в кабине управления в виде графиков и цифровых значений.

Индуктивные датчики следят за скоростью вращения валов и натяжением тяговых цепей во время перемещения грузов. Когда происходит растяжение звеньев сверх допустимой нормы, система оповещает о необходимости проведения технического обслуживания. Дополнительные сенсоры контролируют давление воды в системе охлаждения и температуру подшипниковых узлов. Если один из параметров выходит за пределы нормы, срабатывает световая и звуковая сигнализация.

Главный привод обеспечивает перемещение многотонного конвейера с высокой точностью и плавностью хода. Узел состоит из мощного электродвигателя, планетарного редуктора и системы передаточных валов с ведущими звездочками. Когда мотор запускается, крутящий момент передается на цепь, которая тянет за собой сотни нагруженных мульд.

Конструкция станины привода имеет массивное основание, так как она должна выдерживать огромные крутящие моменты и рывки. Инженеры применяют принудительное охлаждение двигателей, потому что оборудование работает в зоне повышенного теплового излучения.

Использование частотных инверторов позволяет плавно менять скорость ленты в диапазоне от 1 до 10 м в минуту. Это необходимо для синхронизации темпа разливки с производительностью плавильных печей или миксеров. Если нагрузка на конвейер резко возрастает, электроника автоматически корректирует подачу тока для поддержания стабильных оборотов. Редукторы заполняют синтетическим маслом с высокой вязкостью, которое сохраняет свои свойства при нагреве до +90℃. Приводную станцию располагают в концевом участке машины, чтобы тяговое усилие распределялось по верхней, нагруженной ветви конвейера.

Тяжелая конвейерная цепь перемещается по направляющим путям, которые опираются на специальные роликовые блоки. Каждая опора состоит из стального катка, насаженного на ось с подшипниками качения или скольжения.

Ролики воспринимают вертикальную нагрузку от веса цепи, изложниц и расплавленного чугуна, общая масса которых достигает десятков тонн. Направляющие пути изготавливают из износостойкой стали, так как постоянное трение в пыльной среде приводит к абразивному износу. Когда ролики изнашиваются, их можно быстро заменить благодаря разборной конструкции монтажных узлов.

Внутренние полости опор заполняют термостойкой смазкой, которая не вытекает и не теряет свойств при температуре +150℃. Боковые реборды на катках удерживают цепь от смещения в сторону, что исключает заклинивание или сход ленты с путей. Расстояние между опорами рассчитывают так, чтобы минимизировать прогиб цепи между точками поддержки. Если машина имеет большую длину, устанавливают дополнительные центрирующие ролики в зонах поворота ленты.

Установка чугуноразливочной машины требует подготовки армированного бетонного основания, которое способно выдержать статические и динамические нагрузки. Масса самого оборудования вместе с металлом может превышать 500 т, поэтому расчет фундамента проводят на этапе проектирования цеха.

Под опорные колонны закладывают стальные закладные плиты, которые обеспечивают равномерное распределение давления на бетон. Когда монтируют раму, используют анкерные болты и систему нивелировочных подкладок для идеального выравнивания конвейера по горизонту. Любой перекос станины может привести к неравномерному износу цепи и сбоям в работе привода.

Вдоль всей линии предусматривают технологические каналы для подвода воды, сжатого воздуха и прокладки электрических кабелей. Фундамент должен иметь уклон и дренажную систему, чтобы отработанная вода от охлаждения не скапливалась под машиной. В зоне головной и хвостовой станций бетонное основание делают более толстым, так как там возникают основные вибрации. Если почва на строительной площадке нестабильна, для исключения просадки оборудования в процессе эксплуатации применяют свайные конструкции.

Электронные компоненты чувствительны к высоким температурам и металлической пыли, которая может вызвать короткое замыкание. Все шкафы управления и силовые блоки размещают в герметичных помещениях или снабжают индивидуальными системами микроклимата. Внутри корпусов устанавливают кондиционеры или теплообменники, которые поддерживают стабильную температуру около +25℃.

Кабели прокладывают в специальных жаростойких коробах или используют провода с кремнийорганической изоляцией. Когда трасса проходит вблизи ковшей с чугуном, применяют дополнительные отражающие экраны из нержавеющей стали.

Пульт оператора часто выносят в отдельную остекленную кабину с мощной приточной вентиляцией и фильтрацией воздуха. Это позволяет следить за процессом в комфортных условиях и защищает технику от агрессивной среды литейного цеха. Сенсорные панели и кнопки имеют степень защиты не ниже IP65, что исключает проникновение влаги при влажной уборке помещений. Если какой-то узел перегревается, термодатчики мгновенно передают сигнал на главный контроллер.

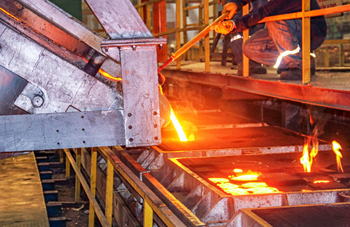

Этот узел направляет поток жидкого металла из ковша точно в движущиеся мульды конвейера. Желоб изготавливают из жаропрочной стали и футеруют изнутри огнеупорным кирпичом или специальной набивной массой.

Наклон конструкции подбирают таким образом, чтобы чугун стекал плавно, без образования брызг и завихрений. Когда струя попадает в желоб, его геометрия гасит избыточную энергию потока и формирует ровную струю нужного сечения. В некоторых моделях устанавливают два желоба, что позволяет распределять расплав на обе ленты двухниточной машины одновременно.

Перед началом работы футеровку желоба прогревают газовыми горелками до температуры +800℃, чтобы исключить застывание первой порции металла. Когда на поверхности образуется настыль, ее удаляют механическим способом после завершения смены. Конструкция предусматривает возможность быстрой замены футеровки, если огнеупорный слой изнашивается под воздействием агрессивной среды. Место стыка ковша и желоба закрывают защитными воронками, которые предотвращают пролив расплава на раму машины.

Автоматические весовые системы интегрируют непосредственно в раму кантователя или устанавливают под приемным участком конвейера. Эти устройства фиксируют массу поступающего металла с погрешностью не более 0.5%, что важно для учета готовой продукции.

Когда датчики определяют точный вес, система автоматически рассчитывает количество необходимых чушек и время работы линии. Тензометрические датчики имеют специальное исполнение, которое позволяет им сохранять точность при сильных вибрациях и нагреве.

Регулярная калибровка весов гарантирует получение достоверной информации о выходе годного металла. Если весовая система обнаруживает значительное отклонение от плана, она может остановить разливку или подать сигнал тревоги. Конструкция весовой платформы защищена от механических ударов, которые неизбежны при установке тяжелых ковшей на лапы кантователя. Оборудование работает в связке со счетчиком мульд, что позволяет контролировать наполнение каждой емкости.
