Чугуновозы

Миксерные чугуновозы сигарообразной формы обеспечивают минимальные потери тепла при транспортировке расплава на расстояния между удаленными цехами. Закрытая конструкция и узкое заливочное окно уменьшают площадь зеркала металла, поэтому интенсивность окисления и образования шлака падает в несколько раз.

Температура внутри такой емкости снижается всего на 10℃ или 20℃ за час, что позволяет накапливать чугун из нескольких выпусков доменной печи для усреднения химического состава. Массивный слой футеровки толщиной до 450 мм надежно удерживает жар внутри сосуда и защищает стальной кожух от перегрева. Ковши открытого типа выбирают для быстрых перемещений на короткие дистанции, когда требуется оперативная заливка в конвертеры или литейные формы.

Механизм поворота сигарообразного ковша оснащают мощным электрическим приводом с многоступенчатым редуктором для контролируемого слива металла. Система позволяет плавно вращать сосуд вокруг продольной оси, чтобы струя расплава попадала точно в приемный желоб без разбрызгивания. Центр тяжести в таких машинах располагают максимально низко, что гарантирует высокую устойчивость состава на криволинейных участках пути и стрелочных переводах.

Для защиты осевых узлов и рам тележек от экстремального жара устанавливают массивные экраны из жаропрочной стали с асбестовой или керамической прослойкой. Эти щиты отражают до 90% лучистой энергии, которую излучает днище ковша при температуре +1400℃.

Подшипниковые узлы заправляют специальными консистентными смазками на основе силикона или графита, которые не теряют свойств при нагреве до +250℃. Если оставить механизмы без тепловой защиты, металл конструкций начнет деформироваться, а масло в буксах закоксуется и вызовет заклинивание колес. Регулярный осмотр состояния защитных панелей входит в обязательный график обслуживания перед каждой сменой.

Вдоль рамы прокладывают магистрали системы принудительного охлаждения, если чугуновоз работает в режиме длительного ожидания под печью. В таких моделях используют вентиляторы обдува или водяные рубашки для наиболее нагруженных узлов трансмиссии. Пневматические шланги тормозной системы заключают в металлические оплетки, которые предотвращают прогары от случайных брызг расплава. Окраска корпуса специальными светоотражающими эмалями также способствует снижению общего нагрева поверхности металла.

Тормозная система обязана обеспечивать плавную и предсказуемую остановку многотонного состава для предотвращения выплескивания металла из открытых ковшей. Применяют двухконтурные пневматические или гидравлические механизмы с возможностью тонкой регулировки тормозного усилия. Резкое торможение запрещено программно, потому что инерция жидкой массы может вызвать динамический удар и опрокидывание платформы.

В конструкции используют автоматические регуляторы, которые меняют давление в цилиндрах в зависимости от текущей загрузки ковша. Когда емкость пуста, система снижает напор, чтобы исключить юз и образование плоских пятен на бандажах колес.

Для экстренных ситуаций чугуновозы оснащают резервными механическими тормозами, которые срабатывают при падении давления в основной магистрали. Эти устройства надежно фиксируют машину на уклонах до 5% даже при полном отключении электропитания. Тормозные колодки изготавливают из композитных материалов с повышенной термической стойкостью для работы в горячих зонах. Состояние накладок контролируют датчики износа, которые передают сигнал на пульт оператора при достижении критической толщины.

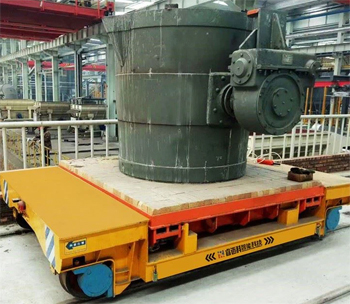

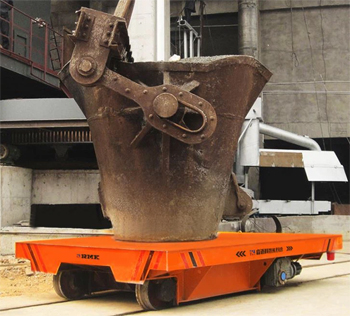

Для удержания тяжелой емкости на раме используют массивные литые упоры и клиновые замки, которые входят в зацепление с лапами ковша. Когда кран опускает чашу на платформу, направляющие элементы обеспечивают ее автоматическое центрирование относительно продольной оси машины. Эта схема исключает смещение груза при прохождении поворотов или при возникновении продольных ускорений во время маневров.

Дополнительные стопорные винты или гидравлические прижимы фиксируют ковш в неподвижном положении, предотвращая его раскачку. Надежная фиксация важна для сохранения устойчивости состава и защиты рамы от ударных нагрузок.

Поверхности контакта снабжают сменными износостойкими накладками, которые принимают на себя трение и смягчают соударения металла о металл. В современных моделях устанавливают датчики присутствия, которые блокируют запуск тяговых двигателей до момента полного закрытия всех замков. Система управления анализирует распределение веса по осям для выявления перекосов, вызванных неправильной установкой емкости. Перед выходом на маршрут состояние крепежных узлов проверяет автоматика.

Колеса испытывают колоссальные статические нагрузки - до 50 т на ось - и работают в условиях интенсивного абразивного износа металлической пылью. Поверхностная закалка обода до твердости 350-400 HB увеличивает сопротивление металла истиранию и предотвращает появление вмятин от случайных капель застывшего чугуна на рельсах.

Процесс термической обработки создает прочный слой на глубину до 15 мм, который выдерживает многократные циклы нагрева и охлаждения. Внутренняя часть колеса остается вязкой для эффективного поглощения ударных импульсов при прохождении стыков. Это исключает хрупкое разрушение диска при экстремальных механических воздействиях.

Гребни колес также проходят упрочнение для защиты от бокового износа при движении в кривых малого радиуса, которые характерны для цеховых путей. Регулярная проточка профиля на станках позволяет восстановить исходную геометрию и продлить срок службы пары до 5 лет. Для обнаружения скрытых трещин в районе ступицы контроль целостности металла проводят методом ультразвуковой дефектоскопии.

Кабину оператора изготавливают в виде герметичной бронированной капсулы с многослойным остеклением и мощной системой кондиционирования. Окна снабжают теплоотражающими фильтрами и защитными сетками для исключения повреждений при попадании искр и брызг расплава.

Внутри поддерживают избыточное давление очищенного воздуха, что препятствует проникновению мелкой графитовой пыли к электронным компонентам пульта. Для отделки интерьера применяют негорючие материалы, которые не выделяют токсичных веществ при нагреве внешнего корпуса до +80℃.

Система управления включает в себя дублированные контроллеры и мониторы для визуализации данных со всех датчиков агрегата. Оператор отслеживает температуру металла в ковше, давление в тормозной магистрали и состояние тяговых двигателей в реальном времени. В кабине устанавливают переговорные устройства и системы видеонаблюдения для контроля слепых зон при движении задним ходом. Для гашения структурных шумов от работы редукторов пол и стенки снабжают виброизолирующими матами.

Для очистки пути перед передними колесными парами устанавливают массивные стальные скребки и вращающиеся щетки с жестким ворсом. Механические очистители прижимаются к головке рельса мощными пружинами и эффективно сбивают приварившиеся капли чугуна и окалину. Если не убрать эти препятствия, возникнет сильная вибрация, которая может привести к сходу тяжелой платформы с путей или к разрушению подшипников.

В современных машинах применяют системы ультразвукового или лазерного сканирования полотна для обнаружения препятствий на дистанции до 10 м. При обнаружении крупного предмета автоматика плавно снижает скорость или активирует торможение.

На участках с высокой вероятностью проливов монтируют стационарные обдувочные установки, которые работают от цеховой сети сжатого воздуха. Воздушные струи выдувают мелкую пыль и песок из желобов, обеспечивая надежное сцепление бандажей с металлом. Регулярная уборка межрельсового пространства предотвращает накопление мусора, который может вызвать короткое замыкание в тяговых двигателях.

Беспроводное управление позволяет оператору находиться на безопасном расстоянии в 20-30 м от раскаленного ковша. Это полностью исключает риск получения ожогов при случайных выбросах металла или при разрушении футеровки. Специалист получает возможность визуально контролировать точность подачи платформы под выпускной желоб печи с разных ракурсов.

Радиоканал защищают от помех специальным шифрованием и динамической сменой частот, что критично в условиях работы мощных электродуговых агрегатов. В случае потери сигнала или выхода оператора за радиус действия пульта автоматика мгновенно останавливает чугуновоз.

Использование переносных пультов упрощает работу в стесненных условиях цеха, где обзор из стационарной кабины может быть ограничен колоннами и оборудованием. Один сотрудник может выполнять функции машиниста и составителя поездов одновременно, что повышает производительность труда.

Срок службы внутренней облицовки зависит от интенсивности перевозок и агрессивности шлака, но обычно составляет от 300 до 800 наливов. Процесс износа ускоряется при частых перепадах температур, когда пустой ковш долго остывает на открытом воздухе перед новой заливкой.

Для изготовления рабочего слоя используют высокоплотный шамотный или муллитовый кирпич, обладающий стойкостью к размывающему действию струи металла. Состояние футеровки проверяют после каждого слива, обращая внимание на появление глубоких трещин и следов выкрашивания. При достижении остаточной толщины слоя 50% от проектной величины емкость отправляют на капитальный ремонт.

Для продления ресурса кирпичной кладки применяют метод горячего торкретирования - напыления защитной массы на изношенные участки. Эта процедура позволяет быстро восстановить геометрию чаши без полного охлаждения и демонтажа футеровки. Качество сушки новой обмуровки имеет решающее значение для предотвращения взрывных выбросов пара при первом контакте с расплавом. Автоматика контролирует температуру стального кожуха с помощью тепловизоров.

Гидромуфты устанавливают между двигателем и редуктором для обеспечения максимально плавного старта и защиты трансмиссии от ударных нагрузок. Передача крутящего момента происходит через поток масла без жесткой механической связи, поэтому рывки при трогании с места полностью гасятся. Это важно при транспортировке открытых ковшей, когда малейший толчок вызывает волну расплава и риск его пролива на рельсы.

Гидравлический привод позволяет агрегату медленно наращивать скорость, сохраняя стабильное положение зеркала металла. При случайном заклинивании колес муфта просто начинает проскальзывать, предотвращая поломку валов и перегрев обмоток мотора.

Использование рабочей жидкости в качестве демпфера также снижает уровень вибраций, которые передаются на раму чугуновоза от тягового агрегата. В контур муфты встраивают систему охлаждения масла для поддержания стабильной вязкости состава при длительной работе в горячем цехе. Автоматические датчики контролируют уровень наполнения узла и подают сигнал оператору при обнаружении утечек.

Состояние буксовых подшипников отслеживают с помощью дистанционных инфракрасных датчиков температуры и стационарных постов диагностики вдоль путей. Если температура корпуса буксы превышает +80℃, это свидетельствует о разрушении сепаратора или дефиците смазочного материала. Информация о перегреве мгновенно поступает на монитор машиниста, а система управления ограничивает максимальную скорость движения.

Дополнительно используют портативные приборы виброакустического анализа для выявления раковин на беговых дорожках роликов во время остановок. Своевременное обнаружение дефектов предотвращает заклинивание осей и возможный сход состава с рельсов.

Внутренние полости букс защищают лабиринтными уплотнениями, которые препятствуют попаданию внутрь окалины и влаги. Регулярную замену консистентной смазки проводят по графику в зависимости от пройденного километража или часов наработки под нагрузкой. Качество масла в системе проверяют на наличие металлических включений, которые указывают на начало процесса разрушения металла.

Рамы чугуновозов изготавливают из сталей с повышенным пределом текучести и хорошей свариваемостью для восприятия колоссальных статических и динамических весов. Данные материалы сохраняют механическую прочность при нагреве до +300℃, что неизбежно при близости раскаленного ковша. Использование низколегированных сплавов позволяет уменьшить массу каркаса без потери его жесткости, что повышает полезную грузоподъемность платформы.

Все сварные соединения проходят обязательную ультразвуковую проверку и термический отпуск для снятия внутренних напряжений после сборки. Такой подход гарантирует отсутствие усталостных трещин в металле на протяжении десятилетий эксплуатации.

Конструкция рамы предусматривает наличие ребер жесткости и коробчатых сечений в наиболее нагруженных зонах под опорами ковша. Поверхность металла покрывают антикоррозийными составами, стойкими к воздействию агрессивных газов и паров масел. Подготовка основы перед покраской обеспечивает высокую адгезию защитного слоя в условиях сильной запыленности. Расчет прочности проводят с помощью компьютерного моделирования, учитывая нагрузки при экстренных торможениях и возможных столкновениях.
