Камеры напыления

Воздушный поток внутри бокса должен иметь скорость 0.4–0.5 м/с, потому что такие параметры предотвращают выход порошкового облака в рабочую зону цеха. Когда вентилятор создает необходимое разрежение, частицы краски остаются в замкнутом пространстве и эффективно затягиваются в систему фильтрации.

При слишком низких значениях пыль начинает оседать на одежде персонала и окружающем оборудовании, что нарушает санитарные нормы производства. Избыточная тяга вызывает снос факела напыления, когда мелкие фракции полимера пролетают мимо детали и сразу попадают в рекуператор. Стабильность этого показателя гарантирует равномерное распределение состава по поверхности металла без образования зон с недостаточной толщиной слоя.

Контроль скорости осуществляют с помощью анемометров, которые устанавливают в проемах или рабочих зонах кабины. Если фильтры забиваются, производительность вытяжки падает, что требует немедленного срабатывания системы импульсной очистки. Автоматика самостоятельно регулирует обороты двигателя через частотный преобразователь, чтобы поддерживать заданный уровень обмена воздуха. Правильно настроенная аспирация снижает риск возникновения взрывоопасных концентраций порошково-воздушной смеси внутри объема установки.

Взрывные клапаны - обязательный элемент безопасности, который защищает корпус установки от разрушения при внезапном воспламенении пылевоздушной смеси. Когда давление внутри бокса резко возрастает, специальные мембраны или распашные панели мгновенно открываются и сбрасывают избыточную энергию в безопасную зону.

Обычно их размещают на верхней или задней стенке кабины, чтобы направить ударную волну в сторону от рабочего персонала. Такая конструкция предотвращает деформацию дорогостоящего оборудования и минимизирует последствия аварийной ситуации. Использование защитных панелей требует регулярного осмотра их целостности и проверки плотности прилегания уплотнителей.

Материал мембран подбирают так, чтобы они срабатывали при достижении строго определенных показателей внутреннего давления. Когда автоматика фиксирует активацию клапана, система подачи порошка и электроэнергии немедленно отключается. Нормы проектирования запрещают эксплуатацию камер напыления без этих устройств, потому что мелкодисперсная краска обладает высокой способностью к объемному взрыву.

Стенки современных камер производят из оцинкованной стали с порошковым покрытием или из высокотехнологичных инженерных пластиков. Металлические конструкции отличаются высокой прочностью и пожарной безопасностью, но они способны накапливать статический заряд. Когда частицы краски притягиваются к стальным панелям, процесс очистки оборудования при смене цвета существенно усложняется.

Полипропиленовые или сэндвич-панели обладают диэлектрическими свойствами, поэтому порошок практически не налипает на их поверхность. Гладкие внутренние стенки без выступающих швов и заклепок позволяют проводить уборку бокса за считанные минуты.

Толщина полимерных плит составляет 8–12 мм, что обеспечивает необходимую жесткость корпуса и долговечность всей установки. Пластиковые камеры имеют белый цвет, который значительно улучшает освещенность рабочей зоны за счет многократного отражения лучей. Когда предприятие часто меняет оттенки краски, выбор в пользу композитных материалов становится экономически оправданным.

Осветительные приборы внутри кабины должны иметь степень защиты не ниже IP65, чтобы исключить попадание мелкодисперсной пыли внутрь корпуса лампы. Когда используют светодиодные прожекторы, их закрывают закаленным стеклом с антистатическим покрытием.

Светильники располагают в верхних углах или на боковых стенках так, чтобы они создавали бестеневую зону в месте обработки детали. Высокий индекс цветопередачи ламп помогает точно оценивать плотность напыления и вовремя замечать дефекты окраски. Если света недостаточно, риск появления неокрашенных участков на сложных металлоконструкциях возрастает в несколько раз.

Конструкция плафонов исключает наличие выступающих частей, на которых может скапливаться порошок во время работы. Когда проводят техническое обслуживание, защитные стекла легко очищают от налета краски с помощью мягких салфеток. Современные стандарты требуют применения взрывозащищенного исполнения электрики, так как это предотвращает искрение при коротком замыкании. Мощность ламп подбирают из расчета 500–1000 люкс на уровне рабочей поверхности.

Проходные проемы позволяют интегрировать камеру напыления в автоматическую конвейерную линию для непрерывной обработки изделий. Когда деталь движется по транспортному пути, она попадает в рабочую зону через входное окно и покидает ее через выходной портал. Размеры этих отверстий проектируют с минимальным зазором относительно габаритов заготовок, чтобы исключить утечку порошка наружу.

Воздушные завесы в зоне проемов создают невидимый барьер, который отсекает внутреннюю атмосферу бокса от общего пространства цеха. Такая схема обеспечивает высокую производительность и позволяет окрашивать длинномерный металлопрокат без остановки движения цепи.

Верхняя часть проема имеет специальный паз под прохождение подвесок конвейера, который также защищают щетками или гибкими уплотнителями. Когда система аспирации работает на полную мощность, через проемы происходит подсос свежего воздуха внутрь кабины. Этот процесс поддерживает безопасную концентрацию пыли и предотвращает загрязнение транспортных механизмов краской. Если форму проемов выбирают неправильно, возникают турбулентные потоки, которые мешают равномерному осаждению порошка на металл.

Тупиковые камеры представляют собой боксы с одними широкими воротами, через которые производят и загрузку, и выгрузку металлоизделий. Изделие помещают внутрь на стационарных стойках или закатывают на специальной транспортной тележке по рельсовым направляющим. Когда ворота закрывают, оператор начинает напыление порошка, перемещаясь вокруг детали или используя длинные штанги распылителей.

Подобная компоновка идеально подходит под окраску массивных ворот, сейфов или силовых рам, которые имеют большой вес и габариты. Система фильтрации в таких установках обычно располагается у задней стенки, чтобы обеспечить эффективный отвод пыли от лица рабочего.

Внутреннее пространство тупикового бокса проектируют с учетом зоны перемещения человека, чтобы обеспечить доступ к каждой поверхности заготовки. Когда цикл окраски завершают, деталь выкатывают наружу и направляют в печь полимеризации по внешнему транспортному пути. Отсутствие сквозных проемов упрощает контроль воздушных потоков и снижает требования к мощности вытяжных вентиляторов. Такие камеры часто выбирают малые предприятия с ограниченной площадью цеха, потому что они занимают мало места.

Ресурс патронных фильтров в системе аспирации составляет от 1500 до 3000 часов работы в зависимости от типа используемого порошка. Когда на поверхности материала скапливается критический слой пыли, сопротивление потоку растет, а эффективность всасывания падает.

Использование бумаги в качестве фильтрующего слоя обходится дешевле, но полиэфирные аналоги служат в два раза дольше и лучше переносят очистку. Система обратного импульса сжатого воздуха регулярно сбрасывает налет в приемный бункер, что позволяет поддерживать стабильную производительность вентилятора. Если не заменять фильтры своевременно, нагрузка на двигатель возрастает, а риск выброса порошка в цех увеличивается.

Датчики дифференциального давления постоянно мониторят состояние фильтрующих элементов и подают сигнал о необходимости их обслуживания. Когда порошок имеет высокую влажность, частицы налипают на волокна ткани и образуют плотную корку, которую трудно удалить воздухом. Качественные фильтры задерживают 99.9% частиц размером до 0.3 мкм, что гарантирует идеальную чистоту выхлопа. Если конструкция бокса обеспечивает удобный доступ к зажимным механизмам патронов, замена всего комплекта занимает не более одного часа.

Двухпостовые камеры оснащают двумя рабочими окнами, которые позволяют двум малярам одновременно окрашивать деталь с разных сторон. Когда изделие имеет сложную пространственную форму или большую длину, такая организация труда сокращает время цикла в два раза.

Операторы находятся друг напротив друга или со смещением, при этом система аспирации равномерно распределяет воздушные потоки между зонами. Это предотвращает взаимное попадание факелов краски и гарантирует одинаковую толщину покрытия на всех участках металла. Двухпостовые модели часто выбирают для окраски автомобильных дисков, мебельных каркасов и бытовой техники в серийных объемах.

Увеличение количества рабочих мест требует установки более мощных вентиляторов и расширенной системы рекуперации порошка. Когда один пост простаивает, автоматика может снижать производительность вытяжки для экономии ресурсов предприятия. Размеры кабины рассчитывают так, чтобы люди не мешали друг другу при перемещении с распылителями и шлангами. Наличие двух комплектов управления позволяет индивидуально настраивать параметры тока и давления под каждого специалиста.

Вибропол - специальная подвижная конструкция основания камеры, которая обеспечивает автоматический сбор неосевшего порошка в систему рекуперации. Когда вентиляторы создают тягу, наиболее тяжелые частицы падают на дно бокса, где они могут накапливаться и слеживаться.

Механические колебания высокой частоты заставляют краску постоянно перемещаться в сторону заборных отверстий или шнекового транспортера. Это исключает необходимость ручной уборки пола между циклами напыления и ускоряет процесс смены цвета. Гладкая поверхность вибропанелей обычно имеет наклон в сторону центра, что облегчает сход материала под действием гравитации.

Использование вибрации предотвращает образование комков, которые могли бы засорить инжекторы или сито при повторном использовании краски. Когда установка работает в непрерывном режиме, вибропол гарантирует постоянное наличие порошка в блоке подготовки смеси. Пневматические или электрические приводы вибромоторов имеют регулировку амплитуды под разные типы химических составов.

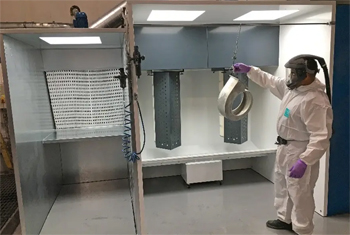

Транспортные системы включают подвесные монорельсы, каретки и поворотные крюки под надежное закрепление металлических изделий. Когда деталь попадает в зону напыления, она должна иметь возможность вращения для равномерного доступа распылителя ко всем граням.

Ручные системы позволяют перемещать заготовки по путям с помощью физической силы, тогда как автоматические линии используют цепные приводы. Важным элементом становится контактная группа, которая передает отрицательный заряд от заземления на металл через крюк. Если подвеска покрывается слоем краски, проводимость падает, что сразу ухудшает качество осаждения порошка на поверхности.

Проектирование путей учитывает радиусы поворотов и уклоны, чтобы исключить раскачивание груза при движении мимо автоматических пистолетов. Когда конвейер проходит сквозь печь и камеру, подшипники кареток требуют применения термостойкой смазки под работу при +200℃. Защитные экраны над рельсами предотвращают попадание пыли в механизмы качения и продлевают их срок службы.

Камеры из полипропилена ценят за их уникальную способность отталкивать порошковую пыль благодаря низкому коэффициенту поверхностного трения. Когда частицы полимера ударяются о пластиковые стенки, они не прилипают к ним, а соскальзывают вниз в систему сбора. Это свойство позволяет переходить с одного цвета на другой за 10–15 минут, так как уборка бокса требует лишь легкой обдувки воздухом.

Белый пластик толщиной 10 мм обладает высокой химической стойкостью и не боится воздействия агрессивных очистителей. В отличие от стальных окрашенных аналогов на полипропилене не образуются сколы, которые могли бы стать очагами коррозии.

Сварка листов производится экструзионным методом, который создает абсолютно гладкие и герметичные швы без выступов. Когда внутри кабины работает мощная вытяжка, пластиковый корпус гасит вибрации и снижает уровень шума в производственном помещении. Диэлектрические качества материала исключают утечки статического заряда, что повышает эффективность переноса краски на металл до 85%.

Аспирация отвечает за создание направленного движения воздуха, который уносит излишки порошка от оператора в блоки очистки. Когда вентилятор создает зону низкого давления, он предотвращает образование густого облака пыли, ухудшающего видимость в зоне работы. Объем прокачиваемого воздуха рассчитывают исходя из площади открытых проемов, чтобы обеспечить скорость потока не менее 0.4 м/с.

Правильное распределение вытяжных каналов по периметру бокса исключает появление «мертвых зон», где краска могла бы оседать на пол. Качественная очистка воздуха защищает органы дыхания людей и предотвращает поломки электронной начинки распылителей.

В состав системы входят циклонные сепараторы, фильтровальные блоки и вентиляторы высокого давления в шумоизолированном исполнении. Когда воздух очищается, он возвращается обратно в цех, что позволяет существенно экономить на отоплении помещений в зимний период. Регулярная проверка целостности воздуховодов предотвращает подсосы, которые снижают общую эффективность работы оборудования.

Зоны ручного подкраса в автоматических линиях представляют собой небольшие проемы в стенках камеры со специальными подставками под инструменты. Когда автоматические манипуляторы не могут прокрасить глубокие полости или сложные изгибы металла, в дело вступает оператор. Эти участки оснащают дополнительными светильниками и индивидуальными постами подачи воздуха под ручные краскопульты.

Эргономика места должна обеспечивать свободу движений маляра без риска задевания движущихся на конвейере деталей. Наличие прозрачных смотровых окон позволяет контролировать процесс напыления без входа в запыленную зону кабины. Под каждым окном ручного подкраса устанавливают дополнительные заборники системы аспирации под мгновенное удаление локальных облаков краски.

Когда оператор завершает работу, он может быстро очистить проем от налета порошка с помощью встроенного пневмопистолета. Такая организация процесса гарантирует стопроцентное покрытие поверхностей даже на самых сложных пространственных конструкциях.
