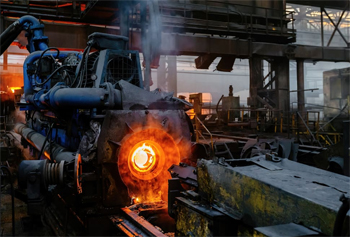

Машины центробежного литья

Гравитационный коэффициент определяет отношение центробежной силы к силе тяжести и напрямую влияет на плотность структуры металла. Для получения качественных труб или втулок этот параметр выбирают в диапазоне от 60 до 100 единиц.

Если коэффициент будет слишком низким, расплав начнет падать с верхней части формы в процессе вращения. При избыточной частоте оборотов в застывающей корке возникают продольные трещины из-за колоссальных внутренних напряжений. Расчет проводят по формуле, которая учитывает радиус отливки и частоту вращения шпинделя в минуту.

Систему управления настраивают так, чтобы поддерживать заданный фактор на протяжении всего цикла кристаллизации сплава. Современные станки плавно снижают обороты по мере остывания металла для уменьшения нагрузки на подшипники. Гравитационное давление эффективно вытесняет легкие примеси и газы к внутренней поверхности заготовки. Такая сепарация гарантирует отсутствие скрытых раковин в наиболее нагруженных слоях будущей детали.

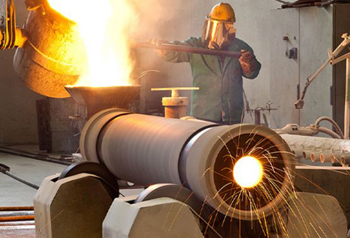

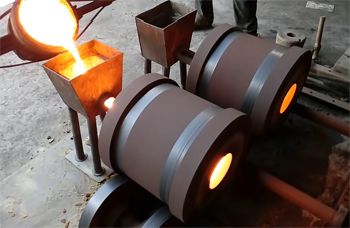

Роликовые опоры поддерживают массивные трубные формы по всей их длине и предотвращают опасный прогиб вала под весом расплава. Конструкция состоит из нескольких пар приводных и поддерживающих роликов, которые устанавливают на жесткой стальной станине. Форма опирается на данные элементы внешними бандажами, поэтому крутящий момент передается через трение без использования сложных муфт.

Такое решение позволяет отливать секции трубопроводов длиной до 6 м и более. Опоры снабжают системами автоматической смазки для стабильной работы в условиях высоких температур и запыленности. Для защиты от теплового расширения ролики монтируют на подвижных каретках с пружинными компенсаторами. Это исключает заклинивание механизмов, когда раскаленный металл передает свой жар стальной изложнице.

Поверхность опорных колец подвергают закалке до твердости 55 HRC для снижения износа при постоянном контакте. Приводные двигатели синхронизируют через общую цифровую шину, чтобы полностью исключить проскальзывание и рывки при разгоне.

Внутренний диаметр при центробежном способе определяют исключительно объемом залитого в форму жидкого металла. Расплав под действием вращения распределяется по стенкам изложницы ровным слоем и образует свободную цилиндрическую поверхность.

Отсутствие центрального песчаного стержня упрощает конструкцию и снижает затраты на подготовку производства. Толщину стенки контролируют с помощью прецизионных заливочных дозаторов, которые отвешивают порцию сплава с точностью до 0,5%. Программное обеспечение рассчитывает вес дозы исходя из плотности материала и требуемых финальных размеров детали.

Геометрия внутреннего отверстия получается идеально соосной по отношению к внешнему контуру заготовки. Когда металл кристаллизуется, все неметаллические включения и шлак собираются на внутреннем слое из-за меньшего удельного веса. Этот загрязненный слой потом легко удаляют на токарном станке при финишной механической обработке. Метод позволяет получать полые валы и втулки с переменной толщиной стенки, если использовать формы со сложным внешним профилем.

Вертикальные центробежные машины имеют ось вращения в перпендикулярной плоскости и снабжаются планшайбой для фиксации форм. Подобная компоновка удобна для производства деталей с небольшой высотой, таких как фланцы, кольца или диски.

В таких станках заливочный узел располагают сверху, что упрощает доступ кранового оборудования и сокращает время переналадки. Расплав в вертикальной чаше распределяется под воздействием суммы центробежных сил и сил тяжести. Это придает внутренней поверхности форму параболоида, которую легко учитывают при расчете технологических припусков.

Станина вертикального типа занимает минимальную площадь в цехе и не требует строительства длинных фундаментов под оборудование. Конструкция шпинделя позволяет устанавливать тяжелые кокили весом до 5 т без риска осевого смещения инструмента. Для балансировки оснастки используют противовесы, которые крепят к пазам планшайбы. Устройства такого типа часто оснащают системами автоматической выгрузки для повышения производительности при серийном выпуске колец.

Шпиндельный узел испытывает огромные динамические нагрузки и работает в зоне интенсивного теплового излучения от формы. Для защиты опор применяют принудительную циркуляцию масла через выносную станцию с мощным теплообменником. Смазка под давлением вымывает мелкую металлическую пыль и эффективно отводит избыточный жар от роликовых элементов.

В конструкцию корпуса включают водяные рубашки для поддержания стабильной температуры металла в районе посадочных мест. Контроль вибраций осуществляют через пьезодатчики, которые передают сигнал в систему безопасности при достижении пороговых значений.

Лабиринтные уплотнения предотвращают попадание окалины и брызг расплава внутрь механизмов вращения. Если возникает опасный дисбаланс формы, автоматика плавно снижает скорость движения до полной остановки привода. Регулярная проверка состояния сепараторов подшипников позволяет вовремя заметить усталостный износ материала. Современные станки снабжают магнитными пробками для улавливания микроскопических частиц стали в масляном контуре.

Изложницы или формы для центробежного литья производят из легированных сталей марок 30ХГСА или высокопрочных чугунов. Материал обязан обладать высокой теплопроводностью и сопротивлением термической усталости при циклическом нагреве.

Для обеспечения идеальной цилиндричности канала внутреннюю поверхность подвергают шлифовке и хонингованию. Толщина стенок формы обычно в 2 раза превышает толщину отливаемой детали для создания необходимого запаса жесткости. Твердость поверхности сохраняют на уровне 40 HRC, что исключает появление забоин при извлечении готовых изделий.

В некоторых случаях применяют составные конструкции со сменными графитовыми вставками для повышения чистоты поверхности. Металлические изложницы снабжают внешними кольцевыми ребрами для эффективного воздушного охлаждения в процессе вращения. При обнаружении микротрещин или выгорания углерода форму отправляют на восстановительную проточку зеркала. Ресурс стальной оснастки достигает 1500 рабочих циклов.

Защитные составы на основе циркона или графита наносят на внутреннюю стенку вращающейся формы перед каждой заливкой. Покрытие создает тепловой барьер, который предохраняет металл изложницы от эрозии и быстрого перегрева. Тонкий слой краски также облегчает извлечение застывшей детали, так как он снижает адгезию расплава к стенкам инструмента.

Вещество наносят методом распыления через длинную штангу, которая заходит внутрь вращающегося кокиля. Такая технология обеспечивает равномерное распределение состава под действием центробежных сил без образования потеков.

Сушка покрытия происходит за счет остаточного тепла формы, поэтому влага полностью испаряется до контакта с расплавом. Использование качественных суспензий повышает чистоту поверхности отливок до параметров, не требующих грубой шлифовки. Толщина защитного слоя регулируется программно и может достигать 2 мм для крупных стальных заготовок. Когда расплав застывает, он дает небольшую усадку, а слой покрытия предотвращает заклинивание металла в форме.

Многослойные (биметаллические) заготовки изготавливают путем последовательной заливки двух разных сплавов в одну вращающуюся форму. Сначала в изложницу подают материал внешнего слоя, например, износостойкий чугун или легированную сталь. Когда первая порция металла начинает кристаллизоваться, но еще сохраняет вязкость, впрыскивают второй сплав с другими характеристиками. Центробежная сила обеспечивает надежное соединение слоев на молекулярном уровне без образования швов и дефектов.

Этот метод позволяет получать детали с твердой поверхностью и вязкой, ударопрочной сердцевиной одновременно. Процесс требует строгого соблюдения температурного интервала между этапами заливки для предотвращения окисления границы раздела. Автоматика контролирует момент подачи второй порции с точностью до секунды на основе показаний пирометров.

Биметаллические валки и гильзы служат в 4 раза дольше монолитных аналогов в тяжелых условиях трения. Экономия дорогостоящих добавок достигается за счет их использования только в рабочем слое изделия.

Системы охлаждения в центробежных станках используют внешнее орошение или внутренние каналы в корпусе машины. Воду распыляют через форсунки на наружную поверхность вращающейся формы, что позволяет быстро отводить тепло после завершения заливки. Для поддержания прозрачности атмосферы в литейном цехе пары воды удаляют через мощные вытяжные зонты.

Процесс охлаждения синхронизируют с циклом затвердевания металла для исключения резких температурных ударов по металлу инструмента. Приводные ролики и станина также имеют контуры охлаждения для защиты от теплового излучения раскаленной изложницы.

В автоматических линиях применяют замкнутые циклы циркуляции жидкости с многоступенчатой фильтрацией от накипи. Температура воды на выходе контролируется датчиками, которые корректируют напор в зависимости от массы отливаемой детали. Если охлаждение прекратится, изложница может деформироваться или прочно привариться к опорным бандажам. Зимой в систему добавляют антифризы или используют локальный подогрев для обеспечения бесперебойного старта.

Весовые дозаторы обеспечивают подачу строго определенной массы металла, которая необходима для формирования стенки заданной толщины. Весы встраивают в раму раздаточной печи или под заливочный ковш, который перемещается по рельсам.

Электронная система замеряет вес расплава в реальном времени и плавно перекрывает стопор при достижении цели. Контроль полностью исключает переливы и неполное заполнение форм, что значительно снижает количество брака в партии. Точность взвешивания составляет 0,2%, поэтому размеры всех втулок в серии остаются идентичными.

Информация о каждой дозе сохраняется в цифровом паспорте отливки для подтверждения качества перед заказчиком. Использование автоматики позволяет экономить до 10% металла за счет минимизации припусков на последующую механическую обработку. Если вес дозы отклонится от нормы, система ЧПУ автоматически скорректирует скорость вращения шпинделя. Датчики имеют тепловую защиту и стабильно работают даже в условиях агрессивного жара.

Балансировка - критический этап подготовки машины, так как на скоростях до 3000 об/мин малейший дисбаланс вызывает разрушительные вибрации. Проверку проводят в два этапа: сначала балансируют пустую изложницу, а затем учитывают массу заливаемого металла.

Для корректировки используют сменные грузы, которые крепят в специальные пазы на корпусе формы или шпинделя. Система мониторинга в реальном времени отслеживает амплитуду колебаний и выдает предупреждение при превышении нормы в 20 мкм. Качественная центровка масс исключает преждевременный выход из строя подшипников и приводных ремней.

Вибрации также негативно влияют на структуру застывающего металла, вызывая появление ликвационных полос и неоднородность зерна. Жесткость станины должна поглощать остаточные микроколебания без передачи их на фундамент здания. При замене оснастки процедуру балансировки повторяют обязательно для сохранения соосности всех механизмов. Применение лазерных виброметров позволяет настраивать станок с высокой точностью без длительных остановок процесса.

Механизм выгрузки включает в себя гидравлические толкатели и приемные лотки с манипуляторами. После полной остановки шпинделя поршень выдавливает деталь из формы вдоль продольной оси.

Процесс облегчается благодаря тепловой усадке металла, которая создает естественный зазор между отливкой и стенками изложницы. Манипулятор захватывает горячую втулку клещами и переносит ее на конвейер или в яму для медленного охлаждения в песке. Такая автоматизация исключает тяжелый ручной труд и защищает людей от воздействия экстремально высоких температур.

Время начала выгрузки рассчитывает компьютер исходя из марки сплава и температуры поверхности формы. Если извлечь деталь слишком рано, она может деформироваться под собственным весом или треснуть. В современных комплексах предусмотрена очистка формы сжатым воздухом сразу после выхода заготовки. Для контроля целостности защитного слоя внутренняя поверхность штампа осматривается видеокамерой.

Наклонные машины позволяют менять угол оси вращения от 0 до 90 градусов в зависимости от сложности геометрии изделия. Такая регулировка помогает управлять распределением металла при заливке фасонных заготовок с фланцами на обоих концах.

Угол наклона влияет на давление расплава в разных частях формы и позволяет получать качественные отливки с переменным сечением. Оборудование оснащают мощными гидроцилиндрами для надежной фиксации станины в заданном положении во время работы. Такая универсальность делает станок пригодным для производства широкой номенклатуры деталей на одном участке.

Наклонная схема облегчает процесс заполнения длинных форм, так как металл стекает по стенке более плавно и без брызг. Изменение угла во время вращения позволяет формировать сложные внутренние полости без применения дополнительных стержней. Устойчивость агрегата обеспечивается массивным основанием с анкерным креплением к фундаменту. Системы управления учитывают наклон при расчете гравитационного коэффициента.
