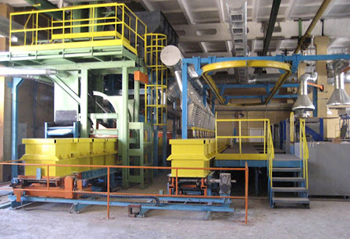

Оборудование для литья по газифицируемым моделям

Плотность пенополистирола определяет объем образующихся газов в момент контакта с раскаленным металлом. При производстве моделей выбирают гранулы с показателем от 16 до 25 кг/куб.м.

Если плотность окажется слишком высокой, количество продуктов деструкции полимера превысит пропускную способность песчаной формы. Тогда в металле возникнут газовые раковины или черные углеродистые включения. Слишком легкий материал имеет низкую механическую прочность, поэтому он часто деформируется под весом сухого песка или при нанесении защитного шликера.

Стабильность размеров заготовок зависит от качества предварительного вспенивания сырья. В процессе формования гранулы должны полностью заполнить объем пресс-формы и надежно сцепиться друг с другом. Когда плотность материала распределяется равномерно, процесс газификации проходит без резких скачков давления. Мелкая структура ячеек пенопласта позволяет получать гладкую поверхность металла без следов от крупных зерен.

CNC-станки с нагретой нихромовой проволокой используют для изготовления единичных моделей или малых партий деталей сложной формы. Программа перемещает струну по заданному контуру, поэтому из цельного блока пенопласта можно вырезать элементы любой геометрии без затрат на дорогую оснастку.

Этот метод сокращает время подготовки производства до нескольких часов. Но резка проволокой ограничивает возможности создания внутренних полостей и требует последующей склейки отдельных частей в единый блок. Качество поверхности после термического реза зависит от скорости движения струны и ее температуры.

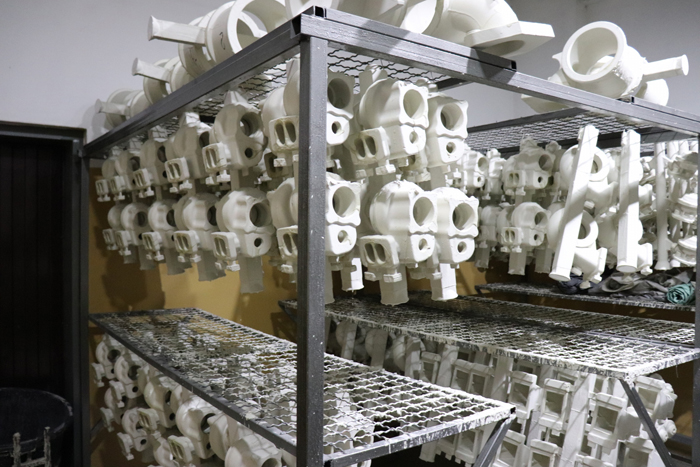

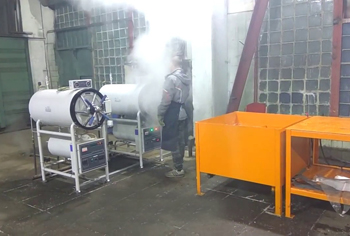

Пресс-формы применяют в массовом производстве, когда требуется высокая скорость выпуска идентичных заготовок. В полость металлической формы под давлением подают предварительно вспененные гранулы, которые затем нагревают паром до +120℃. Полимер расширяется и принимает очертания штампа с идеальной точностью до 0,1 мм. Подобный способ гарантирует получение моделей с одинаковыми физическими свойствами во всей партии.

Защитный слой должен обладать высокой огнеупорностью и строго заданной газопроницаемостью для эффективного отвода продуктов распада полимера. Шликер готовят на основе кварца или дистена-силлиманита с добавлением специальных связующих составов.

Покрытие наносят методом окунания, чтобы жидкость заполнила все углубления и создала сплошную оболочку толщиной от 0,5 до 2 мм. Когда расплав замещает пенопласт, этот керамический барьер удерживает песок и предотвращает появление пригара на металле. Без качественного слоя краски поверхность отливки получится грубой и потребует долгой шлифовки.

Вязкость шликера контролируют с помощью вискозиметров перед каждой сменой. Если слой будет слишком толстым, газы не смогут выйти в песок, что приведет к разрушению формы. При недостаточной толщине возникает риск прорыва металла и смешивания его с формовочным материалом. Сушку покрытых моделей проводят в камерах с принудительной циркуляцией воздуха при температуре до +50℃. Тщательное соблюдение режима сушки исключает появление трещин на оболочке при контакте с горячей сталью или чугуном.

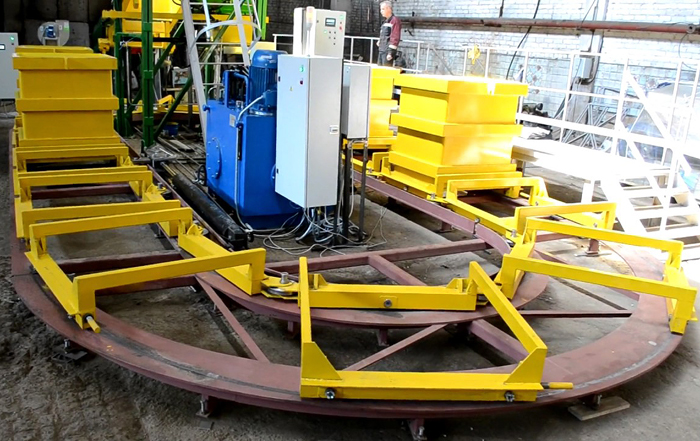

Вибростол создает направленные колебания, которые заставляют сухой песок течь подобно жидкости и заполнять все пустоты внутри опоки. Модель закрепляют в центре емкости, после чего начинают подачу наполнителя при одновременном включении вибромоторов.

Под действием инерционных сил зерна песка распределяются плотно и создают жесткий каркас, способный выдержать давление расплава. Процесс исключает повреждение модели, потому что вибрация имеет малую амплитуду до 1,5 мм и высокую частоту. Если уплотнение будет недостаточным, в отливке возникнут раздувы и нарушения геометрии.

Автоматика регулирует время и интенсивность вибрации в зависимости от габаритов опоки и сложности внутреннего рельефа детали. Современные установки позволяют менять вектор колебаний с вертикального на горизонтальный для проработки глубоких карманов. Когда песок достигает максимальной плотности, его поверхность становится ровной и твердой. Точная настройка параметров исключает смещение модели относительно литниковой системы. После завершения цикла вибростол автоматически отключается, а опока перемещается на участок заливки.

Вакуумные насосы создают разрежение внутри опоки во время заливки металла для ускоренного удаления паров полистирола. Продукты газификации под давлением устремляются в толщу песка, откуда их забирают через фильтрующие сетки в стенках емкости.

Такая технология позволяет заливать металл с высокой скоростью, так как сопротивление газовой среды сводится к минимуму. Вакуум также удерживает песок в неподвижном состоянии, когда модель уже испарилась, а металл еще не заполнил полость целиком. Это предотвращает обрушение формы и гарантирует получение тонких стенок.

Система фильтрации очищает откачиваемый воздух от продуктов сгорания полимера и мелкодисперсной пыли. Программное управление контролирует уровень разрежения в диапазоне от 20 до 50 кПа в зависимости от марки заливаемого сплава. Если вакуум пропадет в момент заливки, форма мгновенно разрушится под весом тяжелого металла. Оборудование снабжают ресиверами для поддержания давления при кратковременных сбоях в электроснабжении.

Для процесса ЛГМ выбирают сухой кварцевый песок с минимальным содержанием глинистых примесей до 0,5%. Важным параметром считается зернистость материала, которая определяет газопроницаемость и качество поверхности будущей детали.

Обычно применяют песок фракции 0,2 или 0,3 мм, так как он обеспечивает хороший баланс между чистотой отливки и скоростью отвода паров. Для лучшей текучести при виброуплотнении наполнитель должен иметь округлую форму зерен. Использование запыленного или влажного сырья приводит к появлению раковин и деформации пенопластовой модели.

Перед использованием песок проходит обязательную стадию сушки и обеспыливания в специальных установках. В процессе регенерации материал очищают от остатков разрушенного огнеупорного покрытия и сажи с помощью магнитных сепараторов и воздушных классификаторов. Очищенный песок не уступает по свойствам новому сырью, что позволяет повторно использовать до 98% объема. Контроль температуры песка важен для стабильности процесса, так как горячий наполнитель может вызвать преждевременное оплавление модели.

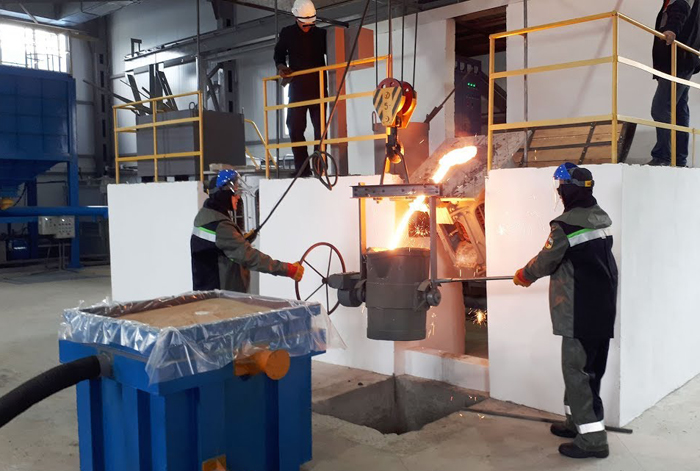

Скорость подачи расплава должна строго соответствовать скорости газификации пенополистирола для исключения провалов фронта металла. Если заливать сталь слишком медленно, модель начнет плавиться раньше времени, что вызовет обрушение песчаных стенок. При избыточной скорости газы не успеют выйти через покрытие, поэтому внутри возникнет противодавление и произойдет выброс металла из литника.

Оптимальный режим обеспечивает плавное замещение полимера жидким сплавом без образования пустот. Автоматические заливочные устройства точно выдерживают заданный график наполнения формы.

Температура расплава также влияет на процесс, потому что она определяет энергию для мгновенного испарения модели. Для алюминия этот показатель составляет около +720℃, а для стали превышает +1550℃. Программное обеспечение рассчитывает время цикла исходя из объема заготовки и площади поверхности газоотвода. Полировка литниковых каналов в модели снижает турбулентность потока и предотвращает захват пузырьков воздуха.

Литье по газифицируемым моделям позволяет изготавливать блоки цилиндров с очень сложной внутренней системой каналов охлаждения без использования песчаных стержней. Пенопластовая модель точно воспроизводит всю геометрию водяной рубашки и масляных магистралей в едином монолитном блоке. Это полностью исключает риск смещения стержней и нарушения толщины стенок, что часто случается при классической формовке.

Отсутствие разъемов формы предотвращает образование облоя и заусенцев на внутренних поверхностях. Точность размеров ЛГМ-отливок позволяет снизить припуски на механическую обработку на 40%.

Конструкция моделей для блоков включает в себя несколько сегментов, которые соединяют в автоматических сборочных центрах. Использование роботов для склейки гарантирует идеальную соосность всех цилиндров и каналов. Технология обеспечивает высокую плотность металла и отсутствие микротрещин между различными секциями изделия.

Для соединения фрагментов моделей используют термопластичные клеи или составы на основе полимеров с низким содержанием зольного остатка. Клей наносят тонким слоем на стыковочные поверхности с помощью автоматических дозаторов или методом окунания.

Важно, чтобы после испарения связующее вещество не оставляло твердых продуктов сгорания, которые портят структуру металла. Место шва должно быть герметичным для предотвращения затекания огнеупорной краски внутрь модели. Процесс полимеризации занимает несколько секунд, после чего блок приобретает необходимую жесткость для транспортировки.

В современных линиях применяют ультразвуковую сварку пенопласта, которая исключает использование сторонних химических веществ. Данный метод обеспечивает максимальную чистоту процесса и гарантирует отсутствие дефектов в зоне стыка. Если склейку проводят вручную, используют специальные кондукторы для точного позиционирования деталей. Качество соединения проверяют визуально и путем выборочного замера геометрии сборки.

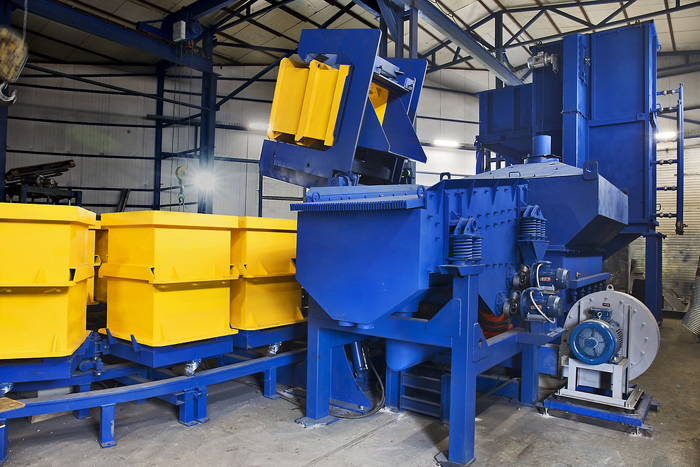

Аэродинамический классификатор отделяет мелкую пыль и частицы разрушенного покрытия от годного кварцевого песка с помощью потока воздуха. Отработанный материал подают в камеру, где мощная струя подхватывает легкие примеси и уносит их в систему фильтрации. Тяжелые зерна песка падают вниз и возвращаются в бункеры для повторного использования.

Очистка необходима для поддержания высокой газопроницаемости формы, так как накопление пыли блокирует выход газов при заливке. Эффективная сепарация продлевает срок службы формовочного песка и снижает затраты на его закупку.

Установка также выполняет функцию охлаждения песка после контакта с раскаленным металлом. Температура наполнителя должна упасть до +30℃, чтобы он не деформировал новые пенопластовые модели при загрузке опок. Автоматика контролирует эффективность классификации через датчики давления и расхода воздуха. Своевременное удаление шламовых включений гарантирует стабильность физико-механических характеристик формовочной смеси.

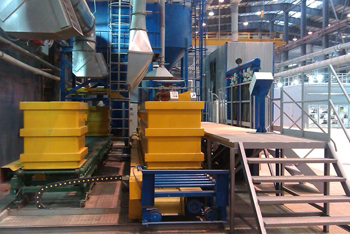

Опоки для этого метода литья изготавливают в виде герметичных стальных коробов с усиленным каркасом для восприятия вибрационных нагрузок. Стенки емкости имеют двойную структуру, где внутренняя часть выполнена из перфорированных листов с мелкими отверстиями.

Пространство между листами служит камерой для создания вакуума и сбора продуктов газификации полистирола. Конструкция должна обеспечивать равномерное распределение разрежения по всему объему песка для стабильного уплотнения. Толщина стенок рассчитывается исходя из веса засыпаемого материала и давления расплава.

Для транспортировки по конвейеру опоки оснащают роликами или направляющими лыжами с высокой точностью позиционирования. Система подвода вакуума снабжена быстроразъемными муфтами, которые соединяются с магистралью автоматически в зоне заливки. Крышки опок имеют эластичные уплотнения для исключения подсоса наружного воздуха при работе насосов. Наличие смотровых люков упрощает контроль за чистотой внутренних фильтрующих сеток.
