Оборудование для литья в песчаные формы

Катковые смесители обеспечивают интенсивное перетирание компонентов формовочной смеси за счет сочетания вращательного движения массивных катков и работы плужков. Тяжелые ролики не просто перемешивают песок с глиной, а буквально вдавливают связующие вещества в поверхность зерен кварца. Такой механизм гарантирует создание прочной оболочки вокруг каждой песчинки, что повышает физико-механические свойства готовой формы.

В современных установках катки имеют подвеску на пружинах, которая позволяет им подниматься при попадании крупных комков. Это решение защищает чашу от механических поломок и обеспечивает равномерное распределение усилий по всему объему замеса.

Система автоматики контролирует зазор между роликом и дном емкости для исключения дробления самих зерен песка. Внутренние стенки чаши футеруют сменными листами из износостойкой стали, потому что абразивная среда быстро истончает обычный металл. Оборудование снабжают датчиками влажности, которые передают данные в контроллер для точного дозирования воды в режиме реального времени. Когда цикл завершают, разгрузочный люк в днище автоматически открывается для подачи готового материала на конвейер.

Встряхивающе-прессовые машины уплотняют смесь в два этапа для достижения максимальной плотности формы у поверхности модели. Сначала пневматический цилиндр совершает серию резких ударов по столу с опокой, что вызывает осадку песка под действием сил инерции. Высокая частота колебаний обеспечивает заполнение всех глубоких карманов и острых углов модельной плиты.

После предварительного уплотнения включается верхняя прессовая головка, которая давит на смесь с усилием до 1 МПа. Данная комбинация методов исключает появление рыхлостей и гарантирует четкое воспроизведение контуров будущей детали.

Программное управление позволяет настраивать количество ударов и силу прижима индивидуально для каждого типа отливки. В конструкции используют массивные направляющие колонны, которые предотвращают перекос стола при совершении рабочих ходов. Амортизаторы в основании машины гасят ударные импульсы и защищают фундамент цеха от разрушения. Когда процесс завершают, система штифтового подъема аккуратно снимает готовую полуформу с модели.

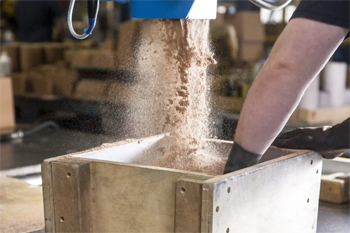

Центрирующие штыри и втулки обеспечивают идеальное совмещение верхней и нижней половин формы при сборке перед заливкой. Малейший люфт или износ этих элементов приводит к смещению частей отливки относительно друг друга по линии разъема. В результате на готовой детали образуется ступенчатый дефект, который требует долгой механической обточки или вовсе делает изделие бракованным.

Допуски на посадку штырей составляют не более 0,05 мм, поэтому их изготавливают из закаленной стали с последующей шлифовкой. Регулярная проверка геометрии оснастки входит в регламент ежедневного обслуживания литейного участка. На торцевых поверхностях опок часто выполняют специальные пазы для фиксации зажимов или установки грузов.

Металл рам должен выдерживать давление расширяющихся газов и вес многотонного расплава без деформации стенок. При использовании автоматических линий штыри также служат для позиционирования опок на конвейере относительно заливочного узла. Своевременная замена изношенных втулок предотвращает поломку штампового оборудования и снижает затраты на финишную отделку.

Пескострельные установки служат для изготовления сложных внутренних стержней путем мгновенного впрыска смеси в закрытый ящик под давлением сжатого воздуха. Поток песка со скоростью 20 м/с заполняет самые узкие каналы и тонкие ребра оснастки, что невозможно сделать вручную.

После наполнения в камеру подают газообразный катализатор для мгновенного отверждения смол прямо внутри стержневого ящика. Технология обеспечивает высокую точность размеров внутренних полостей отливок и отличную газопроницаемость материала. Готовые стержни имеют гладкую поверхность и не требуют дополнительной сушки в печах.

Конструкция машины включает в себя дозатор смеси и систему продувки сопел для исключения заторов. Силовая рама выдерживает высокие распирающие нагрузки в момент выстрела, сохраняя герметичность стыков. Автоматические выталкиватели освобождают готовый блок из оснастки без риска повреждения тонких элементов. Процесс занимает 30-60 секунд в зависимости от объема детали и типа химического связующего.

Выбивные решетки воздействуют на опоку мощной вибрацией, которая разрушает связи между зернами песка и заставляет его высыпаться через отверстия в поддон. Отливка при этом остается на поверхности стола, освобождаясь от внешнего слоя земли за несколько минут.

Частоту и амплитуду колебаний настраивают так, чтобы избежать повреждения тонких элементов детали или появления трещин. Процесс происходит в закрытой камере с мощной вытяжкой, что предотвращает распространение пыли по всему литейному цеху. Механизация данной операции заменяет тяжелый ручной труд и повышает общую скорость производства.

Пневматические или электрические приводы решеток обладают высокой надежностью и работают в условиях сильного загрязнения и нагрева. Система амортизации защищает фундамент здания от разрушительных вибраций, которые возникают при работе массивных инерционных грузов. Когда процесс выбивки завершают, деталь имеет чистую поверхность, готовую к обрубке литников и финишной очистке.

Магнитные сепараторы монтируют над конвейерными лентами для извлечения металлических включений из отработанной формовочной смеси. После выбивки в песке часто остаются мелкие брызги металла, обломки литников или стальная дробь, которые могут повредить пескосмесители. Мощные неодимовые магниты притягивают ферромагнитные частицы и сбрасывают их в отдельный контейнер в автоматическом режиме.

Такая очистка обязательна перед подачей песка в дробилки и охладители системы регенерации. Чистый песок обеспечивает стабильную работу всего комплекса подготовки материалов.

При правильном подборе скорости движения ленты эффективность отделения черных металлов достигает 99%. Для защиты самого магнита от абразивного износа его заключают в герметичный корпус из нержавеющей стали. Установка датчиков контроля заполнения контейнера позволяет вовремя удалять собранный скрап для переплавки. Использование сепараторов снижает риск поломки дорогостоящих насосов и смесителей.

Аэродинамические установки или охладители кипящего слоя продувают через слой песка мощный поток холодного воздуха снизу вверх. Зерна переходят во взвешенное состояние, поэтому теплоотдача от каждой частицы происходит мгновенно по всей ее площади. Температура материала падает с +150℃ до +30℃ за один проход через камеру охлаждения.

Процесс необходим для подготовки песка к повторному замесу, так как горячая смесь вызывает преждевременное твердение связующих смол. Эффективный отвод жара стабилизирует технологические свойства формовочных материалов.

Внутри камеры монтируют водяные теплообменники, которые дополнительно забирают энергию у воздушного потока. Система фильтров задерживает мелкую пыль и выводит ее из цикла, что улучшает газопроницаемость будущего литья. Автоматика регулирует скорость подачи воздуха в зависимости от начальной температуры и объема поступающего песка. Когда песок достигает нужных параметров, он выгружается на склад или в бункеры дозаторов.

Алюминиевые модельные плиты обладают высокой прочностью при малом весе, что упрощает их монтаж и замену на формовочных станках. Металл имеет отличную теплопроводность, поэтому поверхность модели не перегревается при интенсивном контакте с формовочной смесью. Это свойство предотвращает налипание песка и обеспечивает легкое извлечение модели из опоки.

Поверхность алюминия подвергают анодированию для создания твердого защитного слоя, который противостоит абразивному износу. Качественная плита выдерживает до 50000 циклов формовки без потери геометрической точности.

Точность обработки плит на станках с ЧПУ составляет 0,01 мм, что гарантирует получение отливок с минимальными припусками. В плитах предусматривают каналы для подогрева и установки вентиляционных фильтров для удаления воздуха из-под модели. Использование легких сплавов снижает нагрузку на механизмы переворота и подъема формовочных машин. После окончания выпуска конкретной детали алюминиевую плиту можно переплавить, что снижает затраты на ликвидацию оснастки.

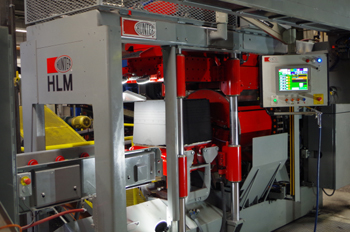

Линии безопочной формовки создают непрерывный блок песчаных форм без использования металлических рам-опок. Машина прессует песок между двумя вертикальными модельными плитами под огромным давлением, формируя двухсторонний оттиск.

Готовые блоки плотно прижимают друг к другу на конвейере, поэтому полость для заливки образуется на стыке двух соседних комьев. Такая технология позволяет достигать производительности до 500 форм в час при минимальной площади участка. Отсутствие тяжелых опок упрощает логистику внутри цеха и снижает уровень шума при работе.

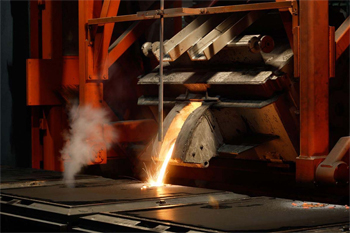

Заливка металла происходит в движущуюся стопку форм, когда расплав подается через общую литниковую систему. Система ЧПУ синхронизирует скорость прессования и перемещения конвейера для исключения разрывов песчаного полотна. Вакуумная вытяжка газов в зоне заливки обеспечивает высокую плотность отливок и отсутствие раковин. После остывания блоки попадают на виброрешетку, где песок разрушается и уходит на регенерацию. Метод подходит для массового производства мелких деталей.

Керамические фильтры с пористой структурой устанавливают в литниковую чашу или питатели для улавливания шлаковых включений и оксидных пленок. Расплавленный металл проходит через лабиринт мелких отверстий, поэтому все неметаллические частицы задерживаются на поверхности фильтра.

Такая очистка повышает чистоту сплава и гарантирует получение герметичных отливок без скрытых дефектов. Использование фильтров также гасит турбулентность потока, обеспечивая спокойное заполнение полости формы без захвата воздуха. Качественная фильтрация снижает процент брака по шлаку на 15%.

Материал фильтра выдерживает термический удар до +1600℃ и не разрушается под действием скоростного напора стали. Пористость подбирают исходя из вязкости заливаемого сплава и требуемой скорости заполнения формы. После завершения заливки фильтр остается в литниковом остатке и легко удаляется при обрубке. Применение таких элементов позволяет упростить конструкцию литниковой системы и уменьшить расход металла на прибыли.

Лабораторный копер служит для изготовления стандартных цилиндрических образцов песка путем нанесения трех нормированных ударов грузом определенного веса. Процесс имитирует работу промышленной формовочной машины и позволяет оценить уплотняемость смеси в лабораторных условиях.

Полученный образец затем испытывают на сжатие и разрыв для определения предела прочности материала. Контроль необходим для поддержания стабильного состава смеси и предотвращения обрушения форм при заливке металла. Информация о свойствах песка позволяет технологу вовремя корректировать дозировку глины и воды.

Приборы оснащают цифровыми датчиками хода, которые фиксируют высоту образца с точностью до 0,1 мм. По величине деформации определяют текучесть песка и его способность заполнять сложные полости. Если прочность падает ниже нормы, работу конвейера останавливают для выяснения причин сбоя в смесителе.

Дробеметные установки очищают отливки от пригоревшего песка и окалины с помощью направленного потока стальной или чугунной дроби. Мощные турбины разгоняют абразив до скорости 80 м/с, поэтому частицы эффективно сбивают загрязнения даже в труднодоступных местах.

Процесс придает поверхности металла равномерную шероховатость и матовый блеск, подготавливая ее к последующей покраске или гальванике. Использование дроби заменяет тяжелый ручной труд с применением пневматических зубил и щеток. Время обработки одной партии деталей в камере составляет от 5 до 15 минут.

Оборудование имеет систему замкнутой циркуляции абразива с обязательной сепарацией от пыли и песка. Встроенные фильтры очищают отработанный воздух перед выбросом в атмосферу цеха. Стенки камеры защищают листами из марганцовистой стали для предотвращения их быстрого износа. Автоматические манипуляторы или вращающиеся столы обеспечивают обстрел деталей со всех сторон одновременно.

Пневматические дозаторы перемещают кварцевый песок и бентонит из бункеров хранения в смесители с помощью сжатого воздуха. Материал подают порциями через герметичные клапаны в транспортный трубопровод, где он движется во взвешенном состоянии.

Эта технология исключает выделение пыли в помещение и позволяет размещать склады сырья на значительном удалении от литейного участка. Система не имеет подвижных механических частей в зоне контакта с песком, что сводит износ оборудования к минимуму. Программное управление регулирует вес каждой порции с точностью до 1 кг.

Трубопроводы изготавливают с толстыми стенками и плавными поворотами для предотвращения абразивного протирания металла. В местах смены направления устанавливают усиленные колена со сменными вставками из базальтового литья. Датчики давления контролируют проходимость магистралей и сигнализируют о возникновении заторов. Для сбора остатков мелких фракций воздух после транспортировки проходит через циклонные уловители.
