Оборудование для переработки отходов

Рабочую камеру пресса изготавливают из высокопрочных марок легированной стали, потому что узел подвергается колоссальному давлению в процессе сжатия стружки. Внутренние стенки цилиндра защищают сменными стальными пластинами, которые имеют твердость до 62 HRC и успешно противостоят интенсивному абразивному истиранию. Эти детали проходят процедуру финишной шлифовки, которая обеспечивает минимальное трение при движении поршня внутри гильзы.

Прочность корпуса рассчитывают с многократным запасом, так как при прессовании стальной пыли возникают радиальные усилия в сотни тонн. Конструкция камеры включает специальные узкие каналы, через которые выжатая смазочно-охлаждающая жидкость стекает в накопительный поддон для последующей фильтрации.

Массивный поршень снабжают уплотнительными кольцами из композитных материалов, которые сохраняют герметичность при попадании мелких частиц металла. Фланец основания крепят к станине через высокопрочные шпильки, и они надежно удерживают блок при пиковых нагрузках в конце каждого цикла. Механизм автоматической выгрузки готовых цилиндров срабатывает сразу после достижения заданного давления в основной гидросистеме.

Ножи для измельчения металлического лома имеют форму дисков с острыми крюкообразными зацепами, которые располагаются на двух параллельных валах. Захваты захватывают куски металла и втягивают их в зону резания, где происходит эффективное разрушение структуры материала за счет встречного вращения роторов.

Эти детали изготавливают из кованой инструментальной стали с добавлением хрома и вольфрама, потому что инструмент должен сохранять остроту при работе с твердыми заготовками. Ширину и количество зубьев на диске подбирают исходя из требуемой фракции измельченного лома и производительности всей установки. Валы вращаются с разной скоростью, что создает дополнительные разрывающие усилия в месте контакта с металлическим сырьем.

Поверхность каждого ножа проходит через процедуру многоступенчатой закалки для достижения высокой твердости режущей кромки при сохранении вязкости сердцевины. Между дисками выдерживают минимальный тепловой зазор, который исключает заклинивание механизмов при нагреве от интенсивного трения. В зависимости от типа перерабатываемого лома в конструкции предусматривают дистанционные кольца для регулировки расстояния между парами ножей.

Магнитный сепаратор барабанного типа состоит из неподвижной магнитной системы и вращающегося внешнего корпуса из немагнитной нержавеющей стали. Внутри барабана располагают мощные постоянные магниты из неодима или феррита, которые создают сильное поле в определенном секторе рабочей зоны.

Когда поток отходов попадает на поверхность вращающегося цилиндра, ферромагнитные частицы плотно прижимаются к оболочке и перемещаются в зону выгрузки. Немагнитные материалы, такие как песок или пластик, свободно падают вниз под действием силы тяжести сразу после отделения от конвейера. Механизм обеспечивает непрерывную очистку сырья без остановки производственного цикла.

Скорость вращения внешнего кожуха регулируют через частотный преобразователь, чтобы настроить оптимальный режим разделения для разных фракций металла. В конструкции используют усиленные подшипниковые узлы с лабиринтными уплотнениями, которые защищают внутренние части от попадания мелкодисперсной пыли. Расположение магнитов можно менять вручную для корректировки траектории сброса извлеченного железа в приемный бункер.

Вихретоковый ротор предназначен для извлечения частиц цветных металлов из общей массы измельченных отходов металлообработки. Внутри устройства быстро вращается магнитный индуктор, который создает переменное поле высокой частоты над поверхностью конвейерной ленты. Когда алюминий или медь попадают в это поле, внутри металла возникают вихревые токи, и они порождают собственное магнитное поле заготовки.

Взаимодействие двух полей создает силу отталкивания, которая выбрасывает цветной металл на значительное расстояние в отдельный накопительный отсек. Этот метод позволяет эффективно отделять ценные сплавы от резины, стекла и других непроводящих примесей в автоматическом режиме.

Индуктор вращается со скоростью до 3000 об/мин, поэтому в конструкции применяют прецизионные подшипники и систему динамической балансировки вала. Оболочку ротора изготавливают из тонкостенного композитного материала или специальной керамики, которые не нагреваются под действием наведенных токов. Регулировка положения полюсов внутри барабана позволяет менять траекторию полета частиц в зависимости от их веса и проводимости.

Центрифуга для очистки смазочно-охлаждающих жидкостей включает в себя скоростной вращающийся ротор и неподвижный сборный кожух из коррозионностойкой стали. Процесс разделения основан на использовании центробежной силы, которая в тысячи раз превышает силу тяжести и заставляет тяжелые частицы шлама оседать на стенках барабана.

Загрязненная эмульсия поступает в центральную часть чаши, где происходит мгновенное распределение жидкости по всему объему рабочей зоны. Твердые включения металла и абразива прижимаются к периферии, а очищенная фаза отводится через верхний патрубок для повторного использования в станках. Такая очистка продлевает срок службы дорогостоящего СОЖ и защищает режущий инструмент от преждевременного износа.

Внутреннюю поверхность ротора часто снабжают сменными пластиковыми вкладышами, которые облегчают удаление накопленного сухого осадка во время технического обслуживания. Привод барабана осуществляют через гибкую муфту, которая гасит вибрации и предотвращает передачу ударов на вал электродвигателя. Конструкция снабжается датчиками дисбаланса, которые мгновенно отключают питание при неравномерном распределении шлама внутри чаши. Автоматический замок крышки исключает открытие устройства до полной остановки вращающихся масс.

Гидросистема пакетировочного пресса обеспечивает создание колоссального усилия, которое необходимо для деформации и уплотнения объемного металлического лома в компактные блоки. Она состоит из мощной насосной станции, бака для масла, системы клапанов и нескольких рабочих цилиндров разного диаметра.

Основной цилиндр перемещает толкатель в горизонтальной плоскости, а вспомогательные поршни фиксируют крышку камеры и выполняют боковое поджатие материала. Давление в магистралях достигает 320 бар, поэтому все трубопроводы изготавливают из бесшовных стальных труб с прецизионной затяжкой соединений. Автоматика регулирует скорость движения плит в зависимости от сопротивления металла, что позволяет оптимизировать время рабочего цикла.

В систему обязательно встраивают теплообменники для охлаждения масла, которое нагревается при интенсивном сжатии и трении в клапанах распределителя. Фильтры тонкой очистки задерживают микроскопические продукты износа, и это предотвращает заклинивание золотников и повреждение уплотнений. Блок гидроаккумуляторов накапливает энергию для быстрого возврата поршней в исходное положение, что значительно повышает производительность оборудования.

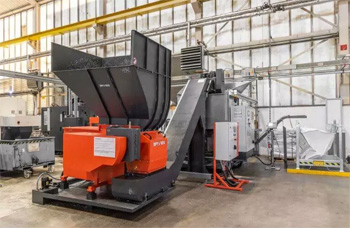

Дробилка для длинной стружки использует систему вертикальных или горизонтальных валов с закрепленными на них массивными режущими блоками. Вьюнообразная стружка подается в широкую приемную воронку, где зазубренные ножи подхватывают мотки металла и разрывают их на мелкие фрагменты.

Разрушение происходит за счет сочетания удара и среза, когда материал попадает в узкий зазор между вращающимся ротором и неподвижной станиной. Измельченная стружка проваливается сквозь калибровочную сетку, размер ячеек которой определяет финальную фракцию готового продукта. Такая обработка необходима для последующего брикетирования или эффективного центрифугирования для удаления остатков масел.

Корпус дробилки сваривают из толстых стальных листов и усиливают внешними ребрами жесткости для гашения мощных звуковых волн. Режущие элементы изготавливают из износостойких сплавов и крепят на валах через болтовые соединения для быстрой замены при затуплении. Двигатель привода снабжают ременной передачей, которая выполняет роль предохранительного узла при попадании внутрь массивных кусков металла.

Озонаторы в установках очистки смазочно-охлаждающих жидкостей служат для уничтожения бактерий и грибков, которые активно размножаются в эмульсии при простое станков. Прибор генерирует озон из окружающего воздуха с помощью высоковольтного электрического разряда и смешивает газ с потоком жидкости в специальном эжекторе.

Озон — мощный окислитель, который мгновенно разрушает клеточные мембраны микроорганизмов и устраняет неприятный гнилостный запах. Подобная обработка предотвращает расслоение эмульсии и сохраняет ее технологические свойства без добавления большого количества химических биоцидов. Процесс идет в автоматическом режиме, что обеспечивает биологическую чистоту раствора в течение многих месяцев.

Конструкция генератора озона включает в себя осушитель воздуха и блок управления мощностью разряда для точного дозирования газа. Все детали, которые контактируют с озонированной смесью, производят из нержавеющей стали или тефлона для защиты от интенсивного окисления. После завершения цикла дезинфекции остаточный озон быстро распадается до обычного кислорода.

Импульсный фильтр состоит из герметичного стального шкафа, внутри которого располагаются десятки вертикальных рукавов из плотной синтетической ткани. Загрязненный воздух засасывается в корпус, проходит сквозь материал фильтров и очищается от мелких частиц металлической пыли и шлака. Пыль оседает на внешней поверхности рукавов, образуя слой, который постепенно повышает аэродинамическое сопротивление системы.

Для очистки ткани применяют кратковременные импульсы сжатого воздуха под давлением 6-8 бар, которые подаются внутрь рукавов через сопла. Ударная волна заставляет ткань резко расшириться, и накопленная грязь осыпается в конический бункер-накопитель под действием силы тяжести.

Блок управления последовательно активирует электромагнитные клапаны для очистки отдельных рядов фильтров без остановки общего потока вентиляции. Рукава шьют из материалов с антистатическими нитями, которые предотвращают накопление заряда и риск взрыва пылевоздушной смеси. Внутри каждого элемента находится стальной проволочный каркас, который удерживает форму и не дает рукаву схлопнуться.

Сетки для вибрационных грохотов изготавливают из высокоуглеродистой пружинной стали или полиуретана с высокой абразивной стойкостью. Металлическое сито плетут из проволоки диаметром до 12 мм, которая проходит процедуру объемной закалки для достижения необходимой упругости. Ячейки могут иметь квадратную, прямоугольную или щелевидную форму в зависимости от требуемой точности разделения лома на фракции. Для защиты от коррозии и снижения шума поверхность стальных нитей иногда покрывают слоем износостойкой резины методом вулканизации.

Такая конструкция эффективно выдерживает падение тяжелых кусков металла и не деформируется под действием многолетней вибрации. Правильный подбор сеток обеспечивает четкое распределение вторичного сырья по размерам для последующей переплавки.

Полиуретановые сита производят методом литья, что позволяет создавать отверстия конической формы для предотвращения застревания частиц внутри панели. Этот материал обладает низким коэффициентом трения, и это ускоряет перемещение сырья по поверхности грохота в процессе сортировки. Крепление сеток к раме осуществляют с помощью боковых клиновых зажимов или болтовых соединений с амортизирующими шайбами.

Индукционный датчик в системе сортировки располагается под движущейся конвейерной лентой и фиксирует наличие любых металлических объектов в потоке мусора. Прибор создает переменное электромагнитное поле, которое реагирует на изменение индуктивности при появлении над ним токопроводящего предмета.

Электроника анализирует фазовый сдвиг и амплитуду сигнала, что позволяет отличить сталь от алюминия или меди в режиме реального времени. Информация мгновенно передается на исполнительный механизм, который располагается в конце транспортера для удаления извлеченного металла. Современные системы включают линейку из десятков датчиков, которые обеспечивают покрытие всей ширины ленты.

Корпус датчика заливают эпоксидным компаундом для защиты чувствительных схем от сильных вибраций и попадания влаги. Программное обеспечение фильтрует помехи от металлических конструкций самого конвейера и соседних двигателей, обеспечивая высокую точность срабатывания. Если датчик фиксирует крупный объект, автоматика может снизить скорость ленты для более качественной идентификации материала.

Футеровка приемного бункера шредера представляет собой систему сменных броневых плит, которые защищают основной стальной каркас от ударов и истирания. Плиты изготавливают из марганцовистой стали или чугуна с высоким содержанием хрома, потому что эти материалы обладают способностью упрочняться при механическом воздействии.

Поверхность брони часто имеет рельеф в виде выступов или ступеней, которые направляют поток лома непосредственно в зону вращения ножей. Крепление элементов осуществляют с помощью мощных болтов с потайной головкой, которые располагают в зонах с минимальным износом. Подобная защита в несколько раз продлевает срок службы оборудования и снижает затраты на капремонт станины.

Толщина футеровочных плит варьируется от 30 до 80 мм в зависимости от мощности измельчителя и типа перерабатываемых отходов. Зазоры между плитами заполняют термостойким герметиком или закрывают специальными накладками для предотвращения попадания мелкой пыли под основную обшивку. Конструкция позволяет заменять отдельные наиболее изношенные сегменты без демонтажа всей внутренней облицовки бункера.
