Охладители агломерата

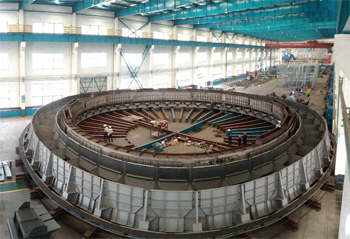

Кольцевые охладители имеют форму замкнутого тора, по которому перемещаются лотки с горячим материалом вокруг центральной оси. Такая конструкция значительно экономит площадь цеха, потому что занимает круглый участок вместо длинной прямой линии. Охлаждающий воздух подают снизу через жалюзийные решетки, чтобы он проходил сквозь всю толщу слоя раскаленной руды.

Эта схема обеспечивает высокую интенсивность теплообмена на ограниченном пространстве за счет циклического движения платформы. Загрузку и выгрузку в кольцевых машинах выполняют в одной точке через стационарные течки и приемные бункеры.

Ленточные охладители - длинный конвейер со стационарными вентиляторными установками вдоль всей трассы движения. Они проще в техническом обслуживании, так как все узлы привода и роликовые опоры доступны для осмотра без остановки вращения массивной платформы. Для подбора оптимального времени контакта металла с воздушным потоком скорость ленты плавно регулируют через частотные преобразователи. Чтобы охлаждать агломерат с +1200℃ до безопасных для резиновых конвейеров значений, длина таких установок может достигать 100 м.

Система рекуперации собирает горячий воздух после его прохождения через слой раскаленной руды для повторного использования энергии. Над лотками охладителя устанавливают герметичные стальные зонты, которые направляют поток газа в теплообменники или непосредственно в зажигательные горны агломашины.

Температура воздуха на выходе из первой зоны охлаждения часто превышает +400℃, поэтому его энергию выгодно применять для предварительного подогрева шихты. Данное техническое решение снижает расход природного газа на процесс обжига примерно на 15%. Для исключения подсоса холодного наружного воздуха автоматика постоянно контролирует тягу в системе.

Отработанный пар и газы проходят через блоки многоступенчатой очистки перед возвращением в технологический цикл или выбросом в атмосферу. Если на предприятии установлены паровые турбины, избыточное тепло преобразуют в электричество для обеспечения внутренних нужд завода. Эффективная теплоизоляция магистральных воздуховодов предотвращает потери жара при его транспортировке к удаленным потребителям.

Лотки изготавливают из жаропрочных легированных сталей с высоким содержанием хрома и никеля для защиты от термической деформации. Металл обязан выдерживать резкие температурные колебания, когда на холодную решетку выгружают материал с нагревом до +1000℃.

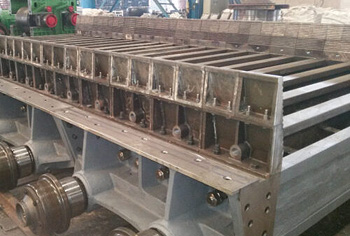

Днище выполняют в виде колосниковой решетки с щелями шириной 5 мм для свободного прохода мощного потока охлаждающего воздуха. Такая конструкция исключает разрушение короба при циклическом нагреве и обеспечивает равномерный обдув всей массы сырья снизу вверх. Поверхность элементов подвергают дополнительному упрочнению для защиты от постоянного абразивного трения твердых кусков руды.

Крепление лотков к тяговой цепи производят с помощью болтов из высокопрочных сплавов с последующей термической закалкой. Вдоль боковых стенок предусматривают высокие защитные борта, которые мешают просыпанию мелких фракций материала мимо конвейера. Если в металле появляются микротрещины или следы выгорания углерода, проблемную секцию заменяют во время плановой технологической остановки. Срок службы качественных коробов составляет от 2 до 3 лет интенсивной эксплуатации.

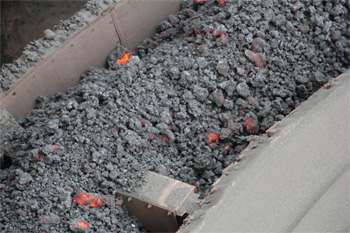

Скорость снижения температуры должна быть строго сбалансирована для исключения возникновения критических внутренних напряжений в структуре кусков. Если обдать раскаленную руду слишком холодным воздухом или водой, материал станет хрупким и рассыплется в мелкую пыль.

Для предотвращения этого эффекта зону охлаждения делят на несколько участков с разной интенсивностью воздействия среды. На первой стадии температуру снижают плавно, чтобы зафиксировать внешнюю корку и сохранить целостность пористой структуры агломерата. Программное управление регулирует мощность вентиляторов на каждом метре пути конвейера исходя из показаний бесконтактных пирометров.

Равномерное распределение материала по ширине лотка также влияет на прочность готового продукта после завершения процесса. Автоматические питатели формируют слой заданной толщины, потому что избыточная масса в центре будет остывать дольше периферии. Когда агломерат сохраняет оптимальную вязкость в процессе кристаллизации, он приобретает высокую устойчивость к истиранию и ударам при транспортировке. Качественное охлаждение позволяет получать сырье с минимальным содержанием мелочи, что значительно улучшает ход доменной плавки.

Водоохлаждаемые балки поддерживают направляющие пути и элементы станины в зонах наиболее интенсивного теплового излучения. Внутри полых стальных профилей постоянно циркулирует химически чистая вода, которая забирает избыточный жар от металлоконструкций.

Процесс предотвращает температурное расширение и коробление рамы станка, которое может привести к перекосу и заклиниванию тяговой цепи. Температура поверхности опор не должна превышать +60℃ для сохранения механической прочности и жесткости всей установки. Без принудительного отвода тепла массивные балки начнут прогибаться под весом многотонного груза уже через несколько часов работы.

Система охлаждения включает в себя насосную станцию, теплообменники и датчики протока жидкости в каждой ветке контура. Если подача воды прекратится, автоматика мгновенно выдаст сигнал тревоги и заблокирует выгрузку горячего агломерата на ленту. Регулярная очистка внутренних каналов от накипи обеспечивает стабильность теплообмена на протяжении всего срока службы машины. Кабели датчиков и шланги гидравлики прокладывают внутри этих балок, чтобы защитить их от прямого воздействия раскаленных брызг и пыли.

Для борьбы с облаками рудной пыли в местах перевалки материала устанавливают мощные аспирационные установки и форсунки водяного тумана. Вентиляторы засасывают загрязненный воздух в закрытые камеры, где происходит отделение мелких частиц в циклонных сепараторах. Мелкодисперсное распыление воды под высоким давлением связывает пылинки и заставляет их оседать на крупные куски агломерата.

Этот метод поддерживает чистоту атмосферы в цехе и предотвращает попадание абразива в подшипниковые узлы соседних механизмов. Хорошее качество воздуха в зоне работы конвейера обеспечивает соблюдение жестких экологических норм и норм промышленной безопасности.

Для минимизации выноса пыли наружу под действием воздушных потоков зону выгрузки закрывают эластичными шторами из термостойкой резины. Уловленный в фильтрах материал автоматически возвращается на стадию подготовки шихты, что снижает безвозвратные потери сырья. Датчики запыленности мониторят состояние среды в реальном времени и при необходимости увеличивают мощность вытяжных агрегатов.

Инфракрасные датчики или тепловизоры замеряют финальную температуру агломерата перед его подачей на резиновые конвейеры общего назначения. Если материал на выходе имеет нагрев выше +100℃, возникает риск мгновенного прогара дорогостоящей ленты и возникновения пожара на складе. Система управления анализирует данные замеры и автоматически замедляет движение охладителя или увеличивает напор воздуха от вентиляторов.

Такой контроль полностью исключает человеческие ошибки при оценке степени готовности продукции к дальнейшей транспортировке. Информация о температурном режиме каждой партии сохраняется в электронном архиве для последующего анализа качества спекания.

Датчики монтируют в защитных корпусах с принудительным обдувом линз для исключения их загрязнения мелкой пылью. Электроника способна обнаруживать даже небольшие очаги перегрева внутри общего потока руды, которые могут возникнуть при нарушении технологии охлаждения. Если опасный порог превышен, срабатывает система аварийного орошения для мгновенного сброса избыточного жара.

Расчет мощности электродвигателей проводят исходя из максимальной массы загруженного агломерата и сил трения в многочисленных роликовых опорах. Система должна обеспечивать уверенный пуск машины из неподвижного состояния, когда все лотки заполнены тяжелой рудой после аварийной остановки.

Обычно устанавливают несколько приводных агрегатов по периметру кольца, которые работают синхронно через общую систему управления ЧПУ. Применение частотных преобразователей позволяет плавно наращивать крутящий момент и исключает ударные нагрузки на зубчатые зацепления венца. Для компенсации возможного налипания материала или износа подшипников оборудование проектируют с запасом мощности в 25%.

Передача момента происходит через массивную цевочную передачу или открытый зубчатый венец большого диаметра. Смазку этих узлов проводят автоматические станции, которые подают масло в зону контакта строго по графику в зависимости от пройденного пути. Если один из двигателей выходит из строя, оставшиеся приводы переводят машину в режим безопасного опорожнения на пониженной скорости.

Системы безопасности включают в себя сеть датчиков, которые в реальном времени отслеживают положение каждой тележки и состояние натяжных устройств. Если происходит перекос рамы или обрыв звеньев цепи, автоматика мгновенно отключает питание приводных двигателей. Эта мера предотвращает внезапное разрушение станины и соседних конвейеров.

Бесконтактные индуктивные выключатели фиксируют прохождение каждого узла, поэтому система управления может синхронизировать работу заливочного и разгрузочного оборудования. Когда температура агломерата на выходе превышает порог +150℃, включаются аварийные водяные пушки для защиты отводящих лент от возгорания.

Звуковые и световые сигнализаторы предупреждают персонал о запуске механизмов за 10 секунд до начала фактического движения. Программное обеспечение блокирует работу мощных вентиляторов, когда люди открывают смотровые люки или защитные кожухи. Вдоль всей трассы конвейера располагают тросовые выключатели экстренной остановки, которые позволяют прекратить работу агрегата из любой точки площадки.

Работа на холоде требует установки систем подогрева масляных баков и применения специальных морозостойких сортов смазочных материалов. Когда температура атмосферного воздуха падает до -25℃, вязкость обычного индустриального масла резко растет. Подобный процесс ведет к перегрузке редукторов и может вызвать поломку насосов гидравлической станции.

Для поддержания стабильного теплового режима вдоль магистралей и на корпусах подшипниковых опор монтируют электрические нагревательные кабели. Зимой автоматика меняет объем подачи воды в систему орошения, чтобы лед не сковывал механизмы и не мешал сходу руды с лотков.

В летний период нагрузка на вентиляторы охлаждения возрастает, так как горячий воздух хуже забирает энергию у раскаленного агломерата. Программное управление переводит электродвигатели в форсированный режим работы при достижении определенных погодных значений. В сухую погоду увеличивают интенсивность подачи водяного тумана для подавления пыли в зонах перевалки сырья. Специальные отражающие экраны защищают наиболее чувствительные датчики от прямого воздействия солнечных лучей и перегрева.

Тяговые цепи и ролики воспринимают колоссальные статические веса и динамические удары, поэтому их обслуживание требует постоянного контроля геометрии. Автоматические станции подают термостойкую графитовую смазку непосредственно в шарниры звеньев через равные интервалы времени. Масло снижает коэффициент трения и эффективно вымывает мелкую абразивную пыль из зон контакта.

Если износ стальных пальцев цепи превышает 3% от номинального диаметра, поврежденный сегмент немедленно заменяют. Подобный подход исключает риск внезапного разрыва полотна и длительного простоя всей агломерационной фабрики.

Состояние беговых дорожек на роликах проверяют с помощью специальных шаблонов для обнаружения выработки и трещин металла. Поверхность опорных элементов на заводе закаливают до твердости 55 HRC, что обеспечивает ресурс механизмов до 10000 моточасов. При обнаружении люфтов в подшипниках узлы полностью демонтируют и восстанавливают в мастерской с обязательной установкой новых уплотнений. Осевое смещение роликов регулируют через прецизионные прокладки.
