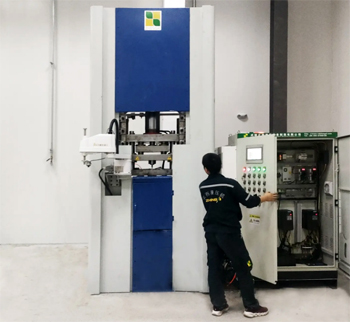

Прессы для металлических порошков

Заполнение полости матрицы должно происходить максимально равномерно, так как от этого фактора напрямую зависит однородность структуры будущего изделия. Если металлические частицы распределяются неравномерно, внутри детали неизбежно возникают зоны с разной плотностью. Они провоцируют необратимую деформацию при последующем спекании.

Шихту подают через подвижные питатели, которые совершают возвратно-поступательные движения над рабочим столом станка. Необходимо постоянно контролировать текучесть порошка, потому что при плохой сыпучести в узких каналах сложной формы могут образоваться опасные пустоты. Объем подаваемого материала рассчитывают с учетом коэффициента усадки, который для различных сплавов составляет от 15% до 30% от первоначального размера.

Скорость заполнения регулируют программным способом для полного исключения захвата воздуха между мелкими фракциями металла. Современные системы часто снабжают вибрационными устройствами, и они помогают частицам плотно укладываться в самых глубоких полостях стальной матрицы. Качество засыпки проверяют при помощи лазерных датчиков уровня, которые определяют высоту слоя с точностью до 0.05 мм.

Автоматические дозаторы обеспечивают подачу строго определенной массы шихты в зону прессования для каждой новой технологической операции. Объемное дозирование выполняют при помощи калиброванных стаканов или подвижных кареток, которые отсекают нужную порцию материала из накопительного бункера. Точность процесса поддерживают в пределах 0.5–1%, так как даже небольшое отклонение массы ведет к изменению размеров детали после термической обработки.

Когда каретка перемещается над матрицей, порошок ссыпается вниз под действием силы тяжести или принудительно заталкивается специальными механическими ворошителями. Система управления позволяет оперативно менять настройки дозы при переходе на изготовление изделий другого типа через интерфейс пульта.

Для работы с дорогими вольфрамовыми или титановыми порошками применяют весовые дозаторы, которые имеют прецизионные тензометрические датчики. Электроника взвешивает каждую порцию перед отправкой в форму и полностью исключает риск потери ценного сырья. Бункеры снабжают датчиками минимального уровня, которые подают сигнал на пульт при необходимости добавления новой партии исходного материала. Если шихта имеет склонность к образованию комков, для поддержания стабильного и равномерного потока частиц используют ультразвуковые активаторы.

При сжатии порошка между частицами металла и стенками матрицы возникает трение, которое препятствует передаче давления в слои материала. Чтобы снизить это сопротивление, на рабочие поверхности инструмента наносят тонкий слой смазки в виде стеарата цинка или графита. Смазывание выполняют методом напыления перед каждым циклом засыпки или вводят добавки непосредственно в состав шихты.

Масляная пленка толщиной несколько микрон создает надежный защитный барьер, и она защищает металл матрицы от быстрого абразивного износа твердыми частицами. Если пренебрегать этим этапом, плотность прессовки по высоте будет неравномерной, что приведет к появлению трещин при извлечении детали.

Уменьшение трения также значительно снижает нагрузку на механизм выталкивания, так как усилие для сдвига заготовки уменьшается на 40–60%. Для высокоточных прессов используют системы микродозирования смазки, которые полностью исключают появление излишков состава на поверхности изделий. Важно следить за чистотой стенок, потому что налипшие частицы металла могут вызвать появление глубоких задиров на пуансоне.

Прочность прессовки характеризует способность заготовки сохранять форму и целостность при извлечении из матрицы и последующей транспортировке. Это свойство обеспечивается силами зацепления между поверхностями металлических частиц и действием молекулярного притяжения в точках контакта. Величина прочности зависит от приложенного давления, от пластичности металла и от формы зерен порошка, которая должна быть максимально развитой.

Если прессовка будет слишком хрупкой, края изделия обкрошатся при малейшем механическом воздействии или под собственным весом. Для повышения показателя часто используют порошки с дендритной или губчатой структурой, которые создают надежный внутренний каркас.

Контроль прочности выполняют путем проведения испытаний на разрыв или поперечный изгиб контрольных образцов из каждой партии. Недостаточная прочность часто указывает на наличие воздуха внутри детали или на использование слишком твердых частиц, которые плохо деформируются. Применение связующих веществ в составе шихты помогает временно склеить зерна, обеспечивая возможность манипулирования сложными и тонкими деталями.

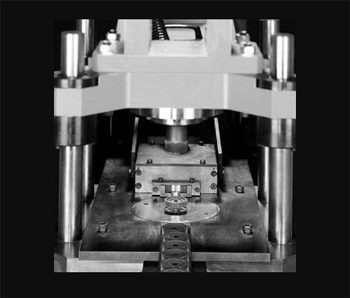

Двухстороннее прессование предполагает одновременное встречное движение верхнего и нижнего пуансонов внутри неподвижной или плавающей матрицы. Этот метод применяют для изготовления высоких и сложных деталей, так как он обеспечивает более равномерное распределение плотности по всей длине изделия.

При одностороннем сжатии силы трения о стенки поглощают энергию, и нижние слои порошка остаются менее уплотненными, чем верхние. Встречное воздействие переносит зону минимальной плотности в центральную часть детали, где ее влияние на прочность минимально. Это позволяет получать качественные заготовки с отношением высоты к диаметру более 3.0 без риска разрушения структуры металла.

Синхронизацию движения приводов осуществляют через электронные контроллеры или механические кулачковые системы, которые гарантируют точное совмещение фаз сжатия. Использование плавающей матрицы, которая перемещается вслед за порошком, снижает влияние трения и повышает однородность материала. Такая технология необходима для производства втулок, длинных валов и зубчатых колес с высокими требованиями к твердости поверхности.

Пресс-формы для изделий со сложным профилем включают несколько независимых пуансонов, каждый из которых формирует свой уровень высоты или толщины детали. Эта конструкция позволяет прикладывать разное давление к разным участкам заготовки, обеспечивая одинаковую плотность материала во всех сечениях.

Каждый сегмент инструмента снабжают индивидуальным приводом или набором ограничительных упоров для точной настройки величины хода. Такая сложность необходима при изготовлении многовенцовых шестерен, ступенчатых фланцев и корпусов со сложными выступами. Матрицу в системах часто делают составной, чтобы облегчить процесс сборки и замену изношенных элементов без демонтажа всего блока.

Взаимодействие сегментов пуансона контролирует система ЧПУ, которая задает последовательность их вступления в работу для предотвращения перетекания порошка между уровнями. Все зазоры между подвижными частями минимизируют до нескольких микрон, чтобы исключить попадание мелких частиц металла и заклинивание оснастки. Материалом для таких форм служат сверхтвердые стали с высоким содержанием хрома и ванадия, которые проходят многократную термообработку.

Горячее изостатическое прессование (ГИП) сочетает одновременное воздействие высокого давления и экстремальной температуры в среде инертного газа. В отличие от обычных прессов здесь давление передают через газ аргон или гелий, и он воздействует на заготовку равномерно со всех сторон.

Технология позволяет достигать практически стопроцентной плотности металла, полностью устраняя внутреннюю пористость и микроскопические раковины. Процесс проводят в герметичных контейнерах-автоклавах, где температура может достигать +2000℃, а давление - 200 МПа. Метод незаменим для производства ответственных деталей авиационных двигателей, медицинских имплантатов и инструмента из быстрорежущих сталей.

ГИП позволяет получать заготовки с изотропными свойствами, которые имеют одинаковую прочность и вязкость в любом направлении приложения нагрузки. Это выгодно отличает технологию от традиционной штамповки, где структура металла всегда ориентирована вдоль направления течения. Оборудование для изостатической обработки снабжают системами охлаждения и многоуровневой защитой от разгерметизации.

Для измерения плотности спрессованных заготовок применяют методы гидростатического взвешивания или бесконтактного ультразвукового сканирования. Гидростатический метод основан на определении массы детали в воздухе и в жидкости, что позволяет вычислить объем и удельный вес материала. Это простой и надежный способ контроля, который проводят для проверки качества настройки пресса.

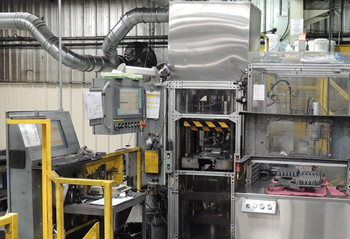

Для массового производства используют автоматические весовые модули, которые сравнивают массу каждой детали с эталонным значением. Если плотность падает ниже установленного порога, автоматика подает сигнал о необходимости очистки штампа или добавления шихты.

Современные лазерные системы позволяют оценивать плотность поверхностных слоев по степени отражения луча, выявляя локальные неоднородности без разрушения изделия. Также используют рентгеновские установки - для обнаружения внутренних пустот и скоплений воздуха, которые могут стать причиной брака после спекания. Точность контроля важна, так как плотность определяет твердость, магнитные свойства и коррозийную стойкость будущего изделия.

Размер и гранулометрический состав порошка определяют насыпную плотность шихты и величину межатомного взаимодействия при сжатии. Мелкие частицы размером от 10 мкм до 50 мкм обеспечивают высокую прочность прессовки, так как они имеют большую суммарную площадь поверхности контакта. Но слишком мелкий порошок обладает плохой текучестью и склонен к образованию пылевых облаков, что затрудняет работу автоматических питателей.

Для достижения оптимальных характеристик используют смеси из частиц разного размера, где мелкие фракции заполняют пустоты между крупными зернами. Такая компоновка позволяет получать детали с минимальной пористостью при меньших усилиях прессования, экономя ресурс станка.

Форма частиц также имеет значение: сферические зерна легче засыпаются в форму, но хуже сцепляются между собой по сравнению с осколочными или губчатыми. Инженеры подбирают состав шихты исходя из требуемых характеристик готового изделия. Например, для фильтров выбирают порошки с узким диапазоном размеров. Контроль чистоты гранул исключает появление инородных включений, которые могут вызвать концентрацию напряжений и поломку детали под нагрузкой.

Для предотвращения налипания металлических частиц на рабочие органы пресса применяют методы ионно-плазменного азотирования и нанесения алмазоподобных покрытий (DLC). Эти технологии создают на поверхности стали сверхтвердый слой, который обладает крайне низкой адгезией к большинству сплавов. Порошок не задерживается на зеркале матрицы и пуансонах, что исключает появление микровыступов и задиров.

Дополнительно в зону прессования устанавливают системы обдува сухим сжатым воздухом или азотом для удаления случайных скоплений пыли. Это поддерживает чистоту инструмента в автоматическом режиме и предотвращает загрязнение соседних участков производства.

В конструкции направляющих используют герметичные уплотнения и грязесъемники, которые счищают налет с подвижных частей при каждом цикле. Магнитные ловушки вокруг рабочей зоны притягивают мелкую стальную взвесь, не давая ей проникать внутрь подшипников и гидроцилиндров. Регулярная полировка пуансонов мягкими абразивными пастами восстанавливает их первоначальный блеск и антифрикционные свойства. Если частицы все же начали налипать, электроника фиксирует рост усилия выталкивания и блокирует станок для проведения профилактической чистки.

Связующие компоненты (пластификаторы) вводят в состав шихты для временного удержания формы изделия до этапа его термического упрочнения. Парафин, воск или специальные полимеры обволакивают частицы металла и создают липкие мостики в местах их соприкосновения.

Применение добавок важно для прессования тонкостенных деталей и изделий со сложными выступами, которые могут разрушиться при извлечении из формы. Пластификатор также выполняет роль внутренней смазки, снижая трение между зернами и облегчая их перемещение в процессе уплотнения. Содержание связки обычно не превышает 1–3% от общей массы, чтобы не вызывать значительного пористого расширения при ее удалении.

В процессе последующего нагрева связующее вещество полностью выгорает или испаряется, оставляя место для диффузионного сращивания атомов металла. Важно точно контролировать температурный режим удаления добавок, чтобы выделяющиеся газы не разорвали структуру прессовки изнутри. Современные синтетические пластификаторы обеспечивают высокую «зеленую» прочность и полностью разлагаются без образования золы и нагара.

Извлечение готовой прессовки из матрицы выполняют сразу после подъема верхнего инструмента. Это делается при помощи нижнего пуансона, который работает в режиме экстрактора. Процесс должен проходить максимально плавно, так как хрупкий металл чувствителен к ударам и перекосам при выходе из зоны сжатия. Скорость выталкивания регулируют через гидравлические клапаны или сервоприводы, обеспечивая медленный старт для преодоления сил трения покоя.

Чтобы избежать повреждения кромок, деталь поддерживают специальными захватами или подпружиненными площадками до момента ее полного освобождения. Любое боковое смещение экстрактора недопустимо, так как оно вызовет мгновенное разрушение заготовки из-за отсутствия внутреннего сцепления зерен.

Система управления контролирует усилие сдвига в реальном времени, фиксируя признаки заклинивания или налипания материала на стенки. Если давление превышает норму, автоматика замедляет ход, предотвращая сколы на торцах детали. В современных прессах применяют вибрационное сопровождение выталкивания, которое разрушает микросвязи между деталью и инструментом при помощи ультразвука.

Вакуумные прессы оснащают герметичными рабочими камерами, внутри которых создают разрежение или поддерживают атмосферу инертного газа. Такая среда необходима для работы с активными металлами, такими как титан, цирконий или магний, которые мгновенно окисляются на открытом воздухе.

Отсутствие кислорода в зоне прессования предотвращает образование оксидных пленок на частицах порошка, что гарантирует прочность межатомных связей при спекании. Вакуум также способствует эффективному удалению воздуха из пор шихты перед сжатием, исключая появление внутренних пузырей и расслоений. Это повышает качество изделий и позволяет использовать мелкодисперсные порошки с высокой активностью поверхности.

Оборудование снабжают вакуумными насосами и шлюзовыми затворами для быстрой загрузки сырья и выгрузки готовой продукции без нарушения среды. Все уплотнения в таких станках изготавливают из специальных вакуумных резин, которые не выделяют газов при нагреве и сохраняют герметичность годами. Вакуумные модели часто объединяют в единый комплекс с печами спекания, создавая полностью закрытый автоматизированный цикл производства.
