Шлаковозы

Объем чаши подбирают исходя из мощности конкретной печи и суточного выхода побочных продуктов плавки. Конструкция сосуда позволяет принимать от 10 до 16 куб.м раскаленного расплава в течение одного цикла налива.

Стальные стенки емкости испытывают огромные температурные нагрузки, поэтому материал должен сохранять прочность при сильном нагреве. Геометрия изделия обеспечивает оптимальное распределение веса по всей платформе вагона. Когда чаша заполнена до краев, ее общая масса вместе с содержимым может превышать 60 т.

Выбор конкретного литража зависит от логистической схемы предприятия и пропускной способности путей. Малые ковши объемом около 6 м3 используют на компактных производствах с ограниченным пространством цехов. Крупные металлургические комбинаты предпочитают заказывать агрегаты с максимальной грузоподъемностью. Если планируют перевозку на большие расстояния, учитывают риск застывания корки и подбирают объем с запасом. Увеличение габаритов сосуда требует усиления рамы и установки более мощных тяговых двигателей.

Специальные прорези в опорном кольце обеспечивают естественную циркуляцию воздуха вокруг горячих стенок чаши. Потоки газа забирают избыточное тепло и снижают риск перегрева несущих элементов подвижной платформы. Такая вентиляция предотвращает приваривание емкости к кольцу, если происходит случайный пролив расплава на стыки.

Когда машина перемещается по территории завода, встречный поток воздуха становится интенсивнее и ускоряет охлаждение поверхности. Подобное техническое решение позволяет избежать деформации металла под воздействием постоянного жара.

Форма отверстий в виде овала выбрана не случайно, так как она исключает концентрацию напряжений в теле кольца. Круглые или квадратные вырезы могли бы привести к появлению трещин при резких перепадах температур. Площадь вентиляционных каналов рассчитывают таким образом, чтобы не снизить общую жесткость опорного узла. Если горячий воздух свободно выходит через прорези, срок службы подшипников и механизмов наклона увеличивается. Очистку этих каналов от пыли проводят во время каждого технического осмотра оборудования.

Привод опрокидывания состоит из мощного электродвигателя и системы массивных зубчатых передач. Когда нужно полностью освободить емкость от застывших корок шлака, узел обеспечивает поворот сосуда на угол до 120 градусов.

Крутящий момент передается через многоступенчатый редуктор, который гарантирует высокую плавность движения без опасных рывков. Система механических стопоров надежно фиксирует положение ковша в транспортном режиме. Если происходит поломка основного двигателя, в конструкции есть возможность ручного или аварийного поворота.

Зубчатые сектора и шестерни требуют постоянного наличия густой консистентной смазки, которая сохраняет вязкость при нагреве. Специальные составы не вымываются водяными брызгами и защищают металл от коррозии. Регулярная проверка зазоров в зацеплении помогает избежать заклинивания механизма в момент разгрузки. Когда чаша начинает наклон, центр тяжести смещается, поэтому рама должна обладать исключительной устойчивостью.

Толщина стального литья в стенках ковша составляет от 60 до 100 мм. Такая массивная конструкция эффективно сопротивляется деформациям под воздействием экстремального жара. Материал корпуса должен выдерживать многократные циклы нагрева и остывания без образования глубоких сквозных трещин.

В процессе налива шлака внешняя поверхность остается холоднее внутренней, что создает значительное внутреннее напряжение в металле. Большая толщина стенок замедляет процесс износа и увеличивает общую прочность всей передвижной установки.

При изготовлении ковшей используют специальные марки стали, которые обладают низкой склонностью к термической усталости. Тонкие стенки могли бы прогореть при контакте с агрессивными компонентами расплава. Массивное дно конической формы выдерживает удары, когда тяжелые куски застывшего материала падают вниз при разгрузке. Внутреннюю поверхность иногда покрывают защитными составами, которые предотвращают налипание шлака на сталь.

Гусеничные ленты обеспечивают машине высокую маневренность и позволяют перемещаться по неровным поверхностям литейных дворов. Такое шасси равномерно распределяет огромный вес агрегата на грунт, что исключает просадку пола или повреждение коммуникаций. Техника может разворачиваться практически на одном месте, когда нужно подъехать к печи в стесненных условиях цеха.

Широкие траки изготавливают из износостойкой стали, так как они постоянно контактируют с горячей крошкой и пылью. Скорость перемещения на гусеницах ниже, чем на колесах, однако проходимость и устойчивость возрастают многократно.

Применение такого типа хода избавляет от необходимости прокладывать рельсовые пути внутри производственных помещений. Если конфигурация оборудования в цехе меняется, гусеничный транспорт легко адаптируется к новым маршрутам движения. Гидравлический привод каждой ленты позволяет плавно регулировать направление и скорость хода. Когда машина преодолевает небольшие препятствия, подвеска гасит вибрации и защищает ковш от раскачивания. Обслуживание ходовой части заключается в регулярной проверке натяжения цепей и смазке опорных катков.

Округлые формы внутри сосуда исключают образование мертвых зон, где могли бы скапливаться и застывать остатки шлака. Сферическая конфигурация способствует равномерному распределению термических и механических нагрузок по всей поверхности детали.

Когда чаша наполняется, жидкость плавно растекается по дну без создания опасных ударных волн. Это значительно снижает риск возникновения микротрещин в структуре литья в процессе многолетней эксплуатации. Коническая форма боковых стенок в сочетании со сферическим низом облегчает выпадение тяжелого монолита при опрокидывании.

Отсутствие острых углов в конструкции упрощает процесс очистки емкости от настылей после завершения рабочего цикла. Тепловое расширение металла при такой геометрии происходит более равномерно, что минимизирует коробление стенок. Сферическое основание обладает большей жесткостью по сравнению с плоским дном аналогичной толщины. Если расплав имеет высокую плотность, именно такая форма лучше всего сопротивляется деформации под весом столба материала.

Помещение для оператора оснащают многослойными стеклами с зеркальным напылением и панелями из термостойких материалов. Толстый слой теплоизоляции предотвращает перегрев приборов и поддерживает комфортную среду внутри рабочего пространства.

Система кондиционирования воздуха работает в режиме избыточного давления, чтобы внутрь не проникала мелкодисперсная пыль и газ. Расположение окон обеспечивает широкий обзор зоны погрузки и пути следования по территории завода. Все органы управления имеют защитное исполнение, которое исключает сбои из-за сильной вибрации или электромагнитных помех.

Внешние поверхности кабины окрашивают специальными составами, которые отражают значительную часть инфракрасного спектра. Если машина работает вблизи мощных печей, устанавливают дополнительные стальные экраны для защиты стекол от брызг металла. Внутренняя отделка исключает выделение вредных веществ при случайном нагреве стенок до высоких температур. Кресло имеет амортизаторы, которые гасят толчки при движении по неровному полу или рельсовым стыкам.

Радиоканальные системы позволяют координировать все движения шлаковоза с безопасного расстояния. Человек может находиться в защищенном помещении или на специальном мостике, где исключен контакт с газами и жаром. Такой метод работы полностью убирает риск травмирования персонала при случайных выбросах шлака или поломках оборудования.

Переносной пульт имеет интуитивно понятный интерфейс и дублирует все функции стационарной кабины. Автоматика постоянно проверяет качество связи и мгновенно останавливает машину, когда сигнал пропадает. Беспроводные технологии облегчают процесс точного позиционирования чаши под выпускным желобом печи.

Современные контроллеры записывают все действия в электронный журнал, что помогает анализировать причины возможных инцидентов. Применение дистанционных схем управления сокращает расходы на обустройство дорогих защищенных кабин на каждой машине. Скорость реакции механизмов на команды с пульта составляет сотые доли секунды, что гарантирует высокую точность маневров.

Форсунки для распыления воды монтируют по периметру рамы или вблизи верхней кромки приемного бункера. Когда происходит загрузка раскаленного шлака, автоматика активирует подачу жидкости под высоким давлением.

Мелкие капли образуют плотную водяную завесу, которая связывает частицы пыли и препятствует их распространению по цеху. Этот процесс значительно улучшает экологическую обстановку на предприятии и защищает механизмы от абразивного износа. Водяной туман также немного снижает температуру в зоне проведения работ и осаждает токсичные испарения.

Конструкция включает бак для воды, насосную станцию и систему подогрева труб для работы в зимний период. Расход жидкости регулируют в зависимости от интенсивности пылеобразования и типа перевозимого материала. Если вода закончится, датчик уровня подаст звуковой сигнал на панель управления. Специальные фильтры очищают ресурс от примесей, чтобы тонкие сопла форсунок не забивались осадком. Применение пылеподавления обязательно на современных металлургических заводах, которые соблюдают международные стандарты безопасности.

Машины оснащают мощными многодисковыми тормозными системами с гидравлическим или пневматическим приводом. Узлы должны удерживать многотонный агрегат на уклонах даже при полной загрузке чаши.

Конструкция тормоза обеспечивает плавное замедление, что исключает раскачивание ковша и расплескивание жидкого содержимого. Фрикционные накладки изготавливают из композитных материалов, которые не теряют своих свойств при нагреве до +300℃. Если давление в системе падает, автоматически срабатывают пружинные энергоаккумуляторы для экстренной остановки техники.

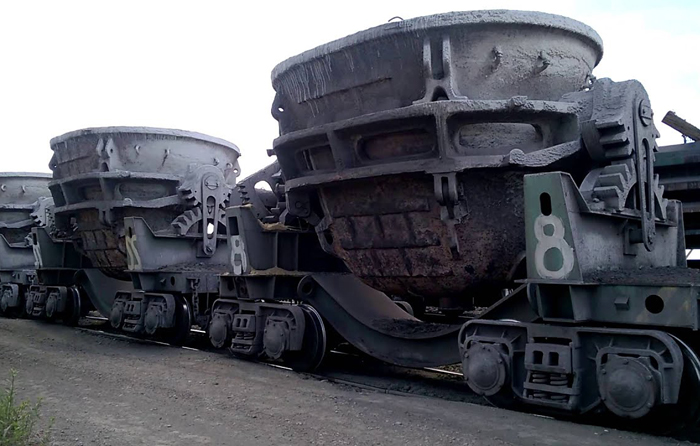

Рельсовые модели подключают к общей тормозной магистрали состава, когда перевозку осуществляет тепловоз. В этом случае управление тормозами происходит из кабины локомотива через стандартные краны машиниста. Колесные и гусеничные модификации имеют независимые контуры на каждой стороне шасси для улучшения маневренности. Надежная блокировка колес гарантирует безопасность во время длительной стоянки под печью в момент выпуска плавки.

Бункерные машины имеют увеличенную вместимость, до 15 куб.м, и предназначаются для перевозки уже остывшего или твердого материала. Стенки такого кузова часто снабжают сменной броней из износостойкой стали, так как твердый шлак обладает высокой абразивностью. Загрузка происходит сверху, а разгрузка может выполняться через донные люки или путем опрокидывания всей платформы.

Конструкция бункера более проста, потому что она не требует сложного литья и мощного опорного кольца. Такую технику чаще используют на участках переработки отходов, где металл уже потерял свою текучесть.

Ковшовые модели ориентированы на работу с жидким расплавом при экстремально высоких температурах. Их главная задача заключается в максимально быстрой доставке содержимого на отвал до момента его полного затвердевания. Ковш имеет толстые литые стенки и специальную форму для облегчения слива жидкости. Бункеры же могут иметь сварную конструкцию из листовой стали, что снижает общую стоимость оборудования.

Открытые механизмы привода поворота требуют ежедневного осмотра и удаления налипшей пыли или брызг металла. Зубья шестерен покрывают специальной липкой смазкой, которая образует прочную пленку и не стекает при вертикальном положении деталей.

Если в зацепление попадают посторонние предметы, может произойти поломка зубьев или заклинивание редуктора. Регулярный контроль геометрии зацепления позволяет выявить износ на ранней стадии и запланировать замену изношенных секторов. Все узлы трения должны быть надежно закрыты кожухами, которые не мешают проведению регламентных работ.

При обнаружении сколов или глубоких рытвин на поверхности металла проводят восстановительную наплавку с последующей механической обработкой. Использование современных полимерных смазок с добавлением графита или дисульфида молибдена снижает коэффициент трения в 2 раза. Это уменьшает нагрузку на электродвигатель и продлевает ресурс дорогостоящих передач. Автоматические системы смазки могут подавать состав порционно через определенные промежутки времени.

Внутреннее защитное покрытие предотвращает прямой контакт раскаленного материала с несущими стальными стенками кузова. Футеровка может состоять из огнеупорного кирпича, набивной массы или плит из жаропрочного чугуна.

Этот слой забирает на себя основной температурный удар и химическое воздействие агрессивных солей, которые содержатся в шлаке. Когда защита изнашивается, ее меняют частично или полностью без необходимости капитального ремонта всей машины. Наличие изоляционного слоя замедляет остывание расплава, что важно при длительной транспортировке к месту утилизации.

Качественная футеровка исключает приваривание горячего шлака к металлической основе бункера. Если расплав застынет намертво, разгрузка станет невозможной и потребует применения отбойных молотков. Толщину и состав защитного слоя подбирают исходя из химического состава отходов конкретного производства. Для кислых или основных шлаков требуются разные типы огнеупоров, которые не вступают в реакцию с содержимым.
