Штамповочные станки

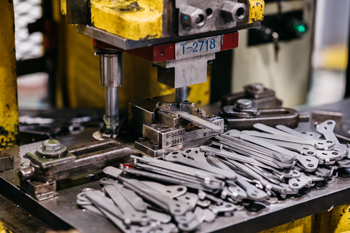

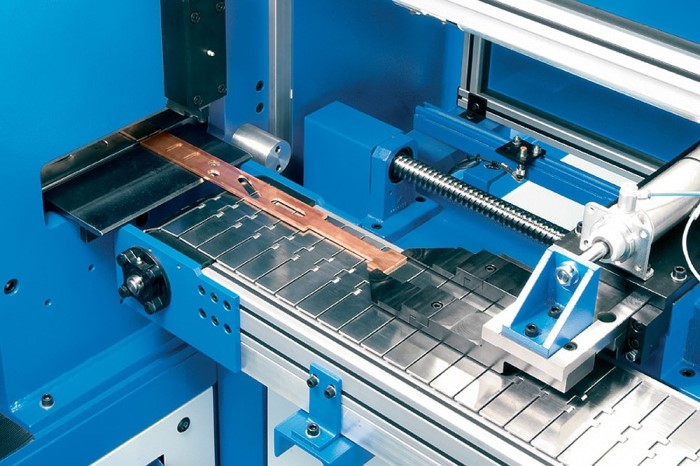

Валковые механизмы обеспечивают подачу рулонного металла в рабочую зону штампа с точностью до 0.02 мм. Устройство включает два стальных ролика, которые вращаются при помощи сервопривода или механического привода от вала пресса. Поверхность валков подвергают закалке и шлифовке, чтобы полностью исключить проскальзывание ленты при резких ускорениях. Систему снабжают пневматическим прижимом, который позволяет настраивать усилие в зависимости от толщины и мягкости материала.

Если подача происходит рывками, на листе могут появиться задиры или деформации, поэтому современные блоки оснащают алгоритмами плавного разгона. Электроника синхронизирует момент движения валков с фазой подъема ползуна, когда пуансоны выходят из отверстий и освобождают полосу.

Конструкция включает боковые направляющие ролики, которые центрируют штрипс относительно оси штампа для предотвращения перекосов. Для работы с окрашенным или полированным металлом валки покрывают слоем полиуретана, так как мягкий полимер не оставляет отпечатков на поверхности. Устройство монтируют на станину станка через жесткие стальные кронштейны, потому что вибрации не должны влиять на точность шага подачи.

Подушка создает регулируемое усилие противодавления в нижней части штампа при выполнении операций глубокой вытяжки. Устройство располагают внутри стола пресса, и оно воздействует на прижимное кольцо через систему вертикальных толкателей. Эта поддержка необходима, чтобы заготовка не собиралась в складки, когда пуансон затягивает металл в полость матрицы. Давление в системе настраивают так, чтобы лист мог проскальзывать под прижимом, сохраняя идеальную плоскостность фланца.

Современные гидроподушки позволяют менять усилие в процессе одного хода ползуна, и это открывает возможности для изготовления деталей со сложной пространственной конфигурацией. Электроника отслеживает положение поршня и корректирует подачу масла через скоростные клапаны.

Конструкция включает мощные гидроаккумуляторы и систему охлаждения, так как при частом сжатии рабочая среда сильно нагревается. Плита подушки движется по собственным прецизионным направляющим, которые проходят расточку для исключения перекосов толкателей под нагрузкой. Использование подушки снижает риск разрыва тонкого металла в зонах максимальной деформации, потому что натяжение материала распределяют равномерно по всему контуру.

Правильные машины устанавливают в линию перед штамповочным станком. Их миссия - устранение кривизны и внутренних напряжений в рулонном металле. Механизм состоит из двух рядов роликов, расположенных в шахматном порядке, через которые под натяжением проходит стальная полоса. Когда металл огибает цилиндры, происходит многократный знакопеременный изгиб, и он принудительно выравнивает волокна стали. Это полностью убирает эффект «памяти рулона», при котором заготовки стремятся свернуться обратно в дугу после вырубки.

Количество роликов в современных агрегатах варьируется от 7 до 21 штуки в зависимости от требований к плоскостности листа. Регулировку зазора выполняют при помощи винтовых пар, создавая максимальное обжатие на входе и постепенное уменьшение давления на выходе.

Корпус правильного узла делают максимально массивным для гашения вибраций скоростях подачи до 60 м/мин. Ролики изготавливают из легированной стали с поверхностной закалкой до 62 HRC и подвергают шлифовке для исключения повреждения поверхности проката. В автоматических линиях положение верхнего блока роликов контролируют сервоприводы, которые позволяют быстро переходить на другие толщины материала.

Автоматический разматыватель (размотчик) служит для удержания тяжелого рулона металла весом до 20 т и его плавной подачи в правильную машину или штамп. Устройство оснащают разжимным валом-шпинделем, сегменты которого надежно фиксируют внутренний диаметр бухты при помощи гидравлического привода.

Электродвигатель вращает массивную конструкцию, поддерживая петлю материала перед станком для компенсации рывков при дискретной работе ползуна. Специальные бесконтактные датчики или рычажные сенсоры постоянно отслеживают размер петли и автоматически регулируют скорость вращения шпинделя. Это предотвращает растяжение тонкой ленты и исключает ее касание пола.

Конструкцию снабжают мощным тормозным механизмом, и он мгновенно останавливает вращение рулона при экстренном отключении штамповочного станка. Для загрузки новых бухт применяют подъемные тележки-загрузчики, которые центрируют рулон относительно оси вала без использования цехового крана. Боковые ограничители предотвращают сползание витков стали в сторону при размотке узкого штрипса.

Система смазки подает тонкий слой технологического масла на поверхность металлической полосы непосредственно перед ее входом в рабочую зону штампа. Чаще применяют валковые смазчики, где два войлочных или полиуретановых ролика переносят жидкость из накопительного резервуара на прокат. Масляная пленка снижает трение между пуансоном и заготовкой, и это предотвращает быстрый износ режущих кромок и налипание металла на инструмент.

Для работы со сложными штампами используют бесконтактные форсунки, которые распыляют смазку в виде направленного тумана строго в зоны будущей деформации. Электроника дозирует объем состава в зависимости от площади детали и частоты ходов пресса, обеспечивая экономию расходных материалов.

Контроллер позволяет настраивать смазывание только одной стороны листа или обеих поверхностей одновременно согласно технологической карте. Отработанный масляный туман улавливают системы аспирации с фильтрами, и это поддерживает чистоту воздуха и поверхностей внутри цеха. Использование качественных эмульсий исключает появление задиров при вытяжке и облегчает последующую мойку готовых деталей перед покраской.

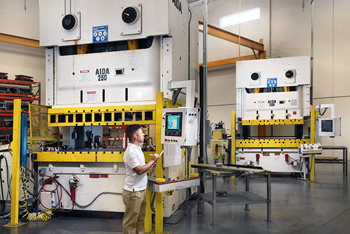

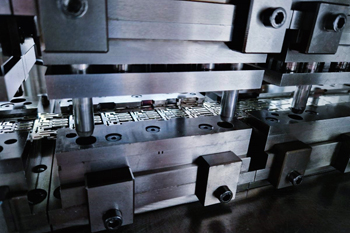

Прогрессивные штампы выполняют последовательную обработку детали на нескольких позициях, которые расположены внутри одного массивного блока оснастки. Листовой металл перемещается вдоль штампа, и при каждом ходе ползуна на разных участках происходят вырубка, гибка, пробивка и формовка. Готовое изделие отделяется от полосы только на последнем этапе, что позволяет полностью автоматизировать процесс выпуска сложных метизов.

Технология исключает промежуточное складирование и ручное перекладывание заготовок между разными станками, сокращая время производства в несколько раз. Точность взаимного расположения элементов обеспечивают направляющие колонки и ловители, которые фиксируют лист перед каждым ударом.

Основание такого штампа изготавливают из толстых стальных плит, потому что конструкция должна выдерживать неравномерные нагрузки от разных стадий обработки. Режущие сегменты и формовочные вставки делают сменными, и это позволяет проводить ремонт отдельных узлов без демонтажа всей оснастки. Система ЧПУ станка контролирует шаг подачи с учетом растяжения металла, гарантируя попадание инструмента точно в намеченные зоны.

Ножницы для рубки отходов на выходе из штамповочного станка служат для автоматического измельчения пустой металлической ленты после отделения деталей. Механизм включает подвижный и неподвижный ножи, которые совершают срез при каждом ходе пресса или по сигналу датчика длины.

Отработанный штрипс разрезают на небольшие фрагменты размером от 50 до 200 мм, и они свободно падают в накопительный контейнер или на отводящий конвейер. Это избавляет производство от необходимости сматывать пустую полосу в громоздкие и опасные рулоны, которые сложно транспортировать и утилизировать. Компактная стружка занимает намного меньше места, что упрощает логистику металлолома внутри предприятия.

Привод ножниц может быть механическим от ползуна пресса или автономным пневматическим, обеспечивающим независимую частоту резов. Режущие кромки изготавливают из высокотвердых инструментальных сталей типа Х12МФ, так как они испытывают постоянные ударные нагрузки. Для настройки под разные толщину и ширину ленты в конструкции предусматривают регулируемые направляющие и упоры.

Трансферные системы применяют для автоматического переноса отдельных деталей между рабочими станциями внутри пресса или между несколькими станками в линии. Механизм состоит из двух параллельных штанг с захватами, которые совершают сложные пространственные движения в трех плоскостях.

Захваты подхватывают заготовку на одной позиции, поднимают ее, перемещают вперед и плавно опускают в следующий штамп для выполнения новой операции. Такая автоматизация незаменима при изготовлении крупных кузовных деталей, которые невозможно обрабатывать в рулонном виде из-за их габаритов. Электроника синхронизирует работу трансфера с движением ползуна, обеспечивая безопасный вход манипуляторов в рабочую зону.

Привод штанг осуществляют серводвигатели, которые позволяют программировать траекторию движения с точностью до 0.1 мм. Захваты могут быть механическими клещевыми, вакуумными или магнитными в зависимости от формы и материала обрабатываемой детали. В случае сбоя или падения заготовки датчики мгновенно останавливают станок, предотвращая столкновение механизмов с инструментом.

Электронные датчики двойного листа устанавливают на линии подачи заготовок для обнаружения слипшихся пластин металла перед их попаданием в штамп. Приборы работают на основе магнитного или ультразвукового принципа действия, бесконтактно измеряя толщину проходящего материала.

Если в зону контроля попадает два листа вместо одного, электроника мгновенно блокирует запуск цикла прессования и подает звуковой сигнал. Это предотвращает катастрофические поломки штамповой оснастки и станины станка, которые неизбежны при попытке деформировать пакет удвоенной толщины. Такая защита важна при работе с заготовками после резки или вырубки, где масляная пленка создает сильное молекулярное сцепление между листами.

Система управления позволяет настраивать порог срабатывания с точностью до нескольких микрон, что важно для тонколистового проката. Датчики монтируют на входе в подающее устройство или непосредственно на манипуляторе загрузчика для проверки каждого элемента. Наличие системы контроля двойного листа в 3 раза снижает риск внепланового ремонта прессового оборудования на участках мелкосерийного производства.

Тяжелые штамповые блоки весом в несколько тонн перемещают при помощи специализированных тележек-транспортировщиков с гидравлическим или электрическим приводом. Устройство снабжают подъемной платформой с роликовыми направляющими, которые позволяют стыковать тележку со столом пресса на одном уровне. Оператор подкатывает штамп к станку и по команде с пульта механизм плавно задвигает оснастку в рабочую зону по направляющим пазам.

Использование подобных средств механизации сокращает время переналадки оборудования с нескольких часов до 15–20 минут. Это повышает коэффициент использования станка и позволяет эффективно работать с мелкими партиями заказов без длительных простоев.

Конструкция тележки включает системы фиксации и центрирования, и они исключают риск падения дорогостоящего инструмента при транспортировке по цеху. Колеса изготавливают из высокопрочного полиуретана для легкого маневрирования на бетонных полах под большой нагрузкой. Некоторые модели оснащают собственным приводом для автоматической выгрузки старого штампа на стеллаж хранения. Для снижения усилия при перемещении массивных стальных плит поверхность платформы покрывают антифрикционными материалами.

Эксцентриковый вал в штамповочном станке служит для преобразования вращения двигателя в поступательное движение ползуна с коротким, но мощным ходом. В отличие от коленчатого вала нагрузку здесь передает массивный диск-эксцентрик, смещенный относительно оси вращения опорных шеек. Такая конструкция обладает значительно большей жесткостью на изгиб, что позволяет создавать огромные усилия в нижней точке хода при компактных габаритах привода.

Эксцентриковые прессы идеально подходят для операций вырубки и пробивки листового металла, где требуется высокая частота ударов до 400-800 в минуту. Малая длина хода исключает лишние движения инструмента, повышая общую энергоэффективность оборудования за счет снижения инерционных потерь.

Вал монтируют на подшипниках качения большой грузоподъемности, которые выдерживают миллионы циклов динамических ударов без разрушения. Система смазки подает масло непосредственно в зону трения эксцентрика и шатуна под высоким давлением, предотвращая перегрев узла. Точность хода ползуна в таких станках выше за счет минимального количества промежуточных звеньев в кинематической схеме.

Скребковые транспортеры устанавливают в приямках под прессами для автоматического удаления металлической стружки и мелких отходов вырубки из-под станка. Механизм включает две тяговые цепи с закрепленными на них стальными планками-скребками, которые перемещаются по герметичному желобу. Стружка проваливается сквозь отверстия в столе пресса прямо на конвейер, и он доставляет мусор к боковой стороне линии для сброса в контейнер.

Такая технология очистки исключает скопление острых отходов внутри механизмов, предотвращая заклинивание выталкивателей и повреждение кабелей. Конвейер работает непрерывно, поддерживая чистоту в рабочей зоне без остановки основного процесса штамповки.

Конструкция желоба исключает пролив смазочно-охлаждающей жидкости на пол цеха, так как все остатки масла стекают в сборный бак системы фильтрации. Скребки изготавливают из износостойких сплавов или снабжают полимерными накладками для снижения шума при контакте со стальным дном. Привод снабжают защитной муфтой, которая срабатывает при попадании крупного куска металла или инструмента в желоб, предотвращая разрыв цепи.
