Сталевозы самоходные

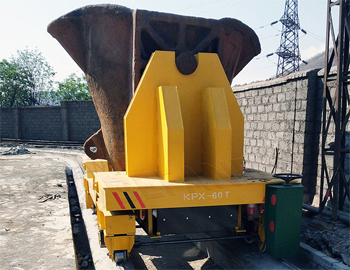

Рельсовые сталевозы перемещаются по фиксированной траектории между печью и разливочным пролетом, что гарантирует высокую предсказуемость логистических потоков. Стальные колеса на стальных рельсах имеют минимальное сопротивление качению, поэтому при перемещении грузов массой 200 т тяговые двигатели потребляют меньше энергии. Такая конструкция позволяет легко автоматизировать движение, так как маршрут остается неизменным на протяжении многих лет.

Установка путей исключает повреждение бетонного пола цеха, которое часто случается под весом тяжелых машин на пневматическом ходу. Рельсовый транспорт обладает максимальной устойчивостью к опрокидыванию из-за жесткой связи с основанием и низкого расположения центра тяжести.

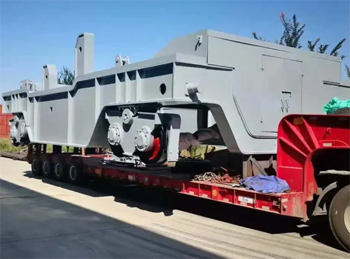

Колесные модели на пневмоходу или цельнолитых шинах обеспечивают маневренность в стесненных условиях старых заводов. Они могут менять маршрут в зависимости от текущей загрузки печей или объезжать временные препятствия без остановки всего производства. Но такие машины требуют идеально ровного покрытия пола и регулярной замены дорогостоящих жаростойких покрышек. Рельсовые агрегаты выигрывают в надежности, потому что их механизмы имеют меньше степеней свободы и не испытывают боковых нагрузок при поворотах.

Гидравлика сталевоза находится в непосредственной близости от днища ковша, где температура достигает +1500℃, поэтому защита узлов имеет решающее значение. Конструкторы применяют многослойные отражающие экраны из нержавеющей стали с воздушной прослойкой для отвода лучистого тепла.

Все гибкие шланги заключают в защитные рукава из кремнеземной ткани или металлическую оплетку, которые выдерживают кратковременный контакт с брызгами металла. Вместо обычного масла в системе циркулирует негорючая синтетическая жидкость, так как она исключает риск пожара при случайном порыве магистрали. Теплообменники постоянно охлаждают рабочую среду до температуры +50℃ для сохранения вязкости и защиты уплотнений.

Силовые цилиндры часто снабжают водяными рубашками или дополнительными кожухами, которые прикрывают шток в выдвинутом положении. Датчики температуры на ключевых узлах передают информацию в систему ЧПУ, которая блокирует движение при опасном перегреве. Трубопроводы прокладывают внутри полых балок рамы, где металл корпуса служит естественным барьером для жара. Если сталевоз задерживается под печью дольше регламентного времени, автоматика включает принудительный обдув агрегатов холодным воздухом.

Современные самоходные сталевозы оснащают мощными аккумуляторными батареями или дизель-электрическими установками для работы без привязки к кабельным линиям. Литий-железо-фосфатные аккумуляторы выдерживают более 3000 циклов зарядки и не выделяют вредных газов, поэтому их часто выбирают для закрытых помещений. Система рекуперации возвращает энергию в накопители при торможении тяжелой платформы, что увеличивает время работы на одном заряде до 12 часов.

Зарядные станции располагают в зонах ожидания, где роботы подключают разъемы автоматически во время технологических пауз. Отсутствие троллейных проводов повышает безопасность цеха и позволяет кранам свободно перемещаться над путями.

Дизельные двигатели применяют в машинах большой грузоподъемности, когда требуется длительная работа на открытых площадках или между удаленными корпусами. Энергия от генератора питает тяговые электродвигатели, которые обеспечивают высокий крутящий момент на низких скоростях. Такая схема позволяет плавно разгонять сталевоз без рывков, которые могут вызвать расплескивание расплава из ковша. Если маршрут движения короткий и прямолинейный, в некоторых моделях используют кабельные барабаны с автоматической намоткой.

Для гашения колебаний жидкого металла используют системы плавного пуска и электронные алгоритмы контроля ускорения. Частотные преобразователи тяговых двигателей меняют скорость платформы по параболическому графику, поэтому инерционные нагрузки на расплав нарастают постепенно.

Программное обеспечение вычисляет резонансную частоту ковша исходя из его текущего наполнения и геометрических размеров. Если возникают признаки опасной раскачки, автоматика мгновенно корректирует крутящий момент для стабилизации уровня. Механические демпферы в узлах подвески поглощают мелкие вибрации, которые передаются от стыков рельсов или неровностей пола.

Центрирование ковша на платформе обеспечивают массивные упоры и направляющие, которые исключают смещение емкости при экстренном торможении. Лазерные датчики в реальном времени замеряют положение зеркала металла и передают сигнал оператору при приближении к опасным углам наклона. В мощных сталевозах применяют гироскопические системы, которые удерживают раму в горизонтальном положении при преодолении уклонов.

Тензометрические датчики монтируют непосредственно под опорные лапы ковша для измерения массы расплава в режиме реального времени. Информация о весе груза выводится на дисплей в кабине и передается по беспроводной сети в общезаводскую систему учета. Это позволяет точно контролировать объем выпускаемой продукции и планировать расход легирующих добавок на следующих стадиях обработки.

Весовые блоки защищают от теплового воздействия специальными теплоизолирующими вставками из керамики. Система имеет функцию компенсации тары, поэтому оператор видит чистый вес жидкой стали без учета массы самого ковша и остатков шлака.

Точность взвешивания составляет 0,5%, что достаточно для ведения технологического учета в масштабах цеха. Если датчики фиксируют перегрузку, автоматика блокирует начало движения для предотвращения аварийных ситуаций. Программное обеспечение архивирует данные каждой перевозки, создавая цифровой паспорт плавки. Анализ этих данных помогает оптимизировать загрузку плавильных печей и снижать непроизводственные потери сырья.

Резервные тормоза гарантируют остановку многотонного агрегата при отказе основного привода или внезапном исчезновении электропитания. Обычно применяют пружинно-гидравлические тормозные механизмы, которые находятся в замкнутом состоянии под действием мощных пружин.

Чтобы начать движение, гидравлический насос создает давление и разжимает колодки, преодолевая усилие фиксаторов. Если в магистрали падает давление или оператор нажимает кнопку аварии, пружины мгновенно прижимают фрикционные накладки к дискам или рельсам. Этот принцип действия называют отказобезопасным, так как он исключает самопроизвольное скатывание платформы на уклонах.

В рельсовых моделях дополнительно устанавливают клещевые захваты, которые фиксируют машину непосредственно за головку рельса. Это предотвращает юз стальных колес по металлу, который может возникнуть при попадании масла или пыли на пути. Электронная система контроля следит за состоянием тормозных накладок и выдает предупреждение об их износе. Плавность торможения регулируют через перепускные клапаны, чтобы минимизировать инерционные удары по ковшу.

Оператор управляет движением сталевоза с помощью переносного пульта по радиоканалу или через промышленную сеть Wi-Fi. Система позволяет человеку находиться на безопасном расстоянии от раскаленного ковша и от зоны возможного выброса металла.

Пульт оснащают эргономичными джойстиками, которые обеспечивают интуитивно понятное регулирование скорости и направления перемещения. На экране отображаются данные с видеокамер кругового обзора и параметры работы силовой установки. Кодирование сигнала исключает помехи от работы сварочных аппаратов или от мощных электропечей в цехе.

При потере связи с пультом автоматика сталевоза мгновенно активирует тормоза и останавливает машину в текущей точке. Современные комплексы включают лазерные сканеры, которые обнаруживают препятствия или людей на пути следования в автономном режиме. Если в опасной зоне появляется объект, сталевоз плавно замедляется до полной остановки без участия оператора. Эта технология позволяет одному человеку контролировать работу нескольких транспортных единиц одновременно.

Подшипниковые узлы сталевоза закрывают массивными лабиринтными уплотнениями, которые предотвращают попадание внутрь абразивной металлической пыли. В полость крышек постоянно подают густую консистентную смазку под небольшим давлением для вытеснения случайных загрязнений. Для колес рельсовых машин применяют стальные бронированные кожухи, которые защищают бандажи от попадания капель расплава и искр.

Если капля металла приварится к поверхности качения, возникнет сильная вибрация, которая быстро разрушит ролики подшипников. Поэтому вдоль пути часто монтируют автоматические щетки для очистки реборд прямо во время движения.

В колесных сталевозах используют шины из специальной жаропрочной резины с добавлением стального корда. Боковые поверхности колес закрывают теплоотражающими дисками из нержавеющей стали, чтобы исключить перегрев и расслоение каучука. Ступицы снабжают датчиками температуры, которые сигнализируют о начале разрушения смазки или поломке сепаратора. Регулярная очистка ходовой части от наслоений шлака входит в ежедневный регламент обслуживания.

Синхронизация тяговых приводов осуществляется через общую цифровую шину управления, которая выравнивает частоту вращения валов 500 раз в секунду. Если один двигатель начнет опережать другой, возникнет опасный перекос рамы и заклинивание рельсовых колес. Электронный контроллер анализирует ток в каждой фазе и корректирует нагрузку для поддержания идеальной прямолинейности хода.

Такая система исключает механические напряжения в металлоконструкции и предотвращает преждевременный износ гребней колес. Использование индивидуальных инверторов для каждого мотора позволяет реализовать режим плавного поворота для колесных машин.

В случае пробуксовки одного из колес автоматика мгновенно снижает крутящий момент на этом узле для восстановления сцепления. Программное обеспечение учитывает разницу в диаметрах колес, которая может возникнуть из-за неравномерного износа бандажей. Все данные о работе силовой группы сохраняются в памяти бортового компьютера. Если разница в оборотах превышает допустимый предел 2%, система выдает сигнал об ошибке и переводит сталевоз в сервисный режим.

Раму сталевоза изготавливают в виде жесткой сварной конструкции из низколегированных сталей с высоким пределом текучести. Основные лонжероны имеют коробчатое сечение и усиливаются внутренними ребрами жесткости для сопротивления изгибу под весом 250 т. Все сварные швы проходят обязательную ультразвуковую дефектоскопию и термический отпуск для снятия внутренних напряжений.

Поверхность рамы покрывают термостойкой эмалью, которая защищает металл от коррозии и агрессивного воздействия технологических газов. Конструкция должна выдерживать многократные циклы нагрева и охлаждения без потери геометрической точности.

В местах установки опорных узлов ковша монтируют массивные литые накладки, которые распределяют сосредоточенную нагрузку по большой площади. Форма рамы предусматривает наличие технологических проемов для обслуживания двигателей и доступа к гидравлическим станциям. Перед покраской металл подвергают дробеструйной обработке для обеспечения высокой адгезии защитного слоя. Расчет прочности проводят с помощью компьютерного моделирования с учетом динамических ударов при установке ковша краном.

Автономные сталевозы оснащают автоматическими модулями порошкового или газового пожаротушения, которые срабатывают при резком росте температуры. Датчики пламени и дыма располагают внутри закрытых кожухов двигателей, аккумуляторных отсеков и шкафов управления.

При обнаружении возгорания система мгновенно отключает подачу топлива или размыкает силовые цепи для предотвращения короткого замыкания. Затем через сеть форсунок подается огнетушащее вещество, которое заполняет весь объем отсека и вытесняет кислород. Процесс занимает несколько секунд, что позволяет минимизировать ущерб дорогостоящему электрооборудованию.

Бортовой компьютер подает звуковой сигнал тревоги и включает световую индикацию для предупреждения персонала. Информация о срабатывании защиты передается на пульт диспетчера через систему удаленного мониторинга. После активации пожаротушения сталевоз блокируется до полной очистки узлов и выяснения причин инцидента. Баллоны со смесью имеют манометры для визуального контроля давления и требуют регулярной перезарядки раз в год.

Лазерные сканеры создают трехмерную карту окружающего пространства и обнаруживают любые препятствия в радиусе до 30 м. Приборы распознают присутствие людей, транспортных средств или забытых инструментов на рельсах даже в условиях сильной задымленности.

Система делит зону вокруг сталевоза на три сектора безопасности: предупреждения, замедления и экстренной остановки. Если объект входит в ближнюю зону, автоматика мгновенно блокирует привод и активирует тормоза без участия оператора. Эта технология полностью исключает риск наезда на персонал при работе в шумных цехах.

Корпуса сканеров имеют защиту по стандарту IP67 и снабжаются системами обдува линз от пыли и копоти. Программное обеспечение отфильтровывает помехи от летящих искр или пара, предотвращая ложные срабатывания. Сканеры также помогают точно позиционировать платформу под выпускным отверстием печи с погрешностью не более 5 мм. В режиме автономного движения система сравнивает текущие показания с цифровой моделью цеха.

Конструкция сталевоза предусматривает наличие встроенных гидравлических домкратов или специальных площадок для подъема рамы. Оператор активирует выносные опоры, которые упираются в фундамент или рельсовое основание и приподнимают одну сторону машины. В этом положении колесная пара или отдельное колесо освобождаются от нагрузки и могут быть демонтированы.

Этот метод позволяет проводить ремонт прямо на путях без длительной транспортировки агрегата в депо. При наличии подготовленного комплекта запасных частей весь процесс замены занимает не более двух часов.

Для фиксации осей используют быстросъемные крышки подшипников и клиновые зажимы, которые сокращают количество резьбовых соединений. После установки нового колеса система автоматически проверяет соосность и отсутствие биений через встроенные датчики. Применение унифицированных узлов позволяет держать на складе минимальный запас расходных материалов.
