Станки для дорнования

Гидравлические системы промышленных агрегатов создают давление, которое позволяет развивать тяговое или толкающее усилие от 5 до 100 т. Конкретный показатель выбирают на основе диаметра отверстия и толщины стенки заготовки, потому что деформация металла требует преодоления значительного сопротивления. Когда через деталь проталкивают дорн, оборудование испытывает колоссальные нагрузки на разрыв или сжатие.

Мощность насосной станции подбирают с запасом, чтобы исключить внезапную остановку инструмента внутри канала. Тяжелые двухстоечные машины могут обрабатывать толстостенные трубы из стали, где нужно прилагать максимальную силу для расширения внутренней полости на несколько миллиметров.

Давление в гидросистеме регулируют с помощью клапанов, которые поддерживают стабильность хода штока. Если заготовка имеет переменную плотность или дефекты литья, автоматика мгновенно корректирует подачу масла для выравнивания скорости. Гидроцилиндр передает усилие через массивную траверсу, которая должна иметь идеальную геометрию для исключения перекосов.

Настройка параметров происходит через пульт управления, где указывают предельную нагрузку для конкретного цикла. При обработке цветных металлов или тонкостенных гильз давление снижают, чтобы избежать разрыва материала или появления микротрещин. Такое разнообразие настроек делает станок универсальным инструментом для разных отраслей промышленности.

Основание станка представляет собой массивную литую или сварную конструкцию, которая поглощает вибрации и обеспечивает стабильность геометрии. Производители используют чугун марки СЧ20 или стальные листы большой толщины, чтобы станина выдерживала многотонные осевые нагрузки. Внутренние ребра жесткости предотвращают скручивание или прогиб рамы, когда каретка перемещает дорн с большим усилием.

Поверхность направляющих подвергают закалке токами высокой частоты, и это гарантирует плавное скольжение суппорта в течение многих лет. Высокий вес основания исключает смещение оборудования относительно фундамента, потому что в процессе дорнования возникают значительные динамические моменты.

Нижняя часть конструкции содержит бак для масла и систему фильтрации смазочно-охлаждающей жидкости. На станине монтируют анкерные узлы, которые жестко фиксируют станок на бетонном полу цеха. Если агрегат имеет горизонтальную компоновку, длина рамы может достигать 10-12 м для обработки длинномерных стволов или валов. В вертикальных моделях стойки имеют коробчатое сечение, которое лучше сопротивляется изгибу при проталкивании инструмента сверху вниз.

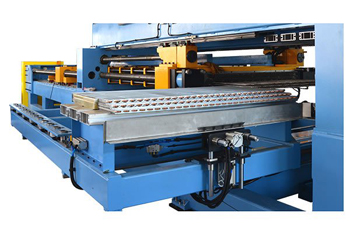

Горизонтальные машины идеально подходят для обработки длинных отверстий в трубах, валах и цилиндрах длиной более 2 м. Такая схема позволяет удобно размещать заготовку на люнетах и обеспечивает свободный доступ к любой точке рабочей зоны. Дорн в таких станках перемещается вдоль оси станины, которую устанавливают параллельно полу для равномерного распределения веса массивных деталей.

Когда деталь имеет большую массу, горизонтальное положение упрощает процедуру погрузки с помощью цехового крана или тельфера. Протяжка большой длины требует значительного пространства, поэтому данные модели выбирают для крупных производственных цехов.

Обслуживание гидравлических узлов и замена дорна в горизонтальных аппаратах происходят быстрее за счет открытого расположения каретки. Система подачи смазки в таких станках работает более эффективно, потому что жидкость самотеком распределяется по всей длине канала. Отвод отработанного масла организуют через специальные желоба, которые идут вдоль всей станины к центральному фильтру. Если нужно обрабатывать детали разного калибра, оператор может быстро перенастроить положение задней бабки или опорных роликов.

Цифровой контроллер управляет скоростью перемещения дорна и величиной рабочего давления в режиме реального времени. Система считывает показания с датчиков положения, чтобы остановить ход инструмента в строго определенной точке с точностью до 0.01 мм. Когда программа обнаруживает чрезмерное сопротивление металла, она автоматически снижает подачу или подает сигнал тревоги.

Интерфейс позволяет сохранять сотни технологических карт, которые содержат данные о материале, диаметре отверстия и требуемом усилии. Использование ЧПУ полностью исключает человеческий фактор при калибровке сложных деталей, где малейшая ошибка ведет к неисправимому браку.

Монитор отображает графики давления и температуры масла, чтобы технический персонал мог вовремя заметить износ уплотнений или насоса. Сенсорные панели имеют защиту от попадания влаги и пыли, что позволяет устанавливать их непосредственно возле зоны обработки. Связь между контроллером и исполнительными механизмами происходит через помехоустойчивые кабели для предотвращения сбоев в работе. Автоматика также координирует работу системы смазки, включая подачу эмульсии строго перед входом дорна в деталь.

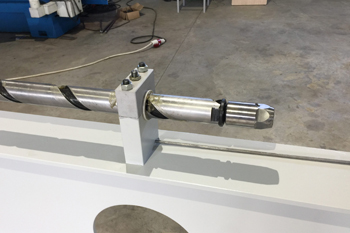

Дорновая головка служит для надежной фиксации режущего или калибрующего инструмента и передачи ему осевого усилия от гидроцилиндра. В конструкции используют быстросменные цанги или резьбовые адаптеры, которые позволяют заменить дорн за несколько минут.

Механизм фиксации должен обладать высокой жесткостью, чтобы инструмент не отклонялся от центральной оси при встрече с твердыми включениями в металле. Внутри головки часто располагают каналы для подачи смазочно-охлаждающей жидкости непосредственно к хвостовику дорна. Это обеспечивает постоянное охлаждение зоны трения и вымывает мельчайшие частицы шлама из области контакта.

В современных моделях головки оснащают датчиками биения, которые фиксируют малейший перекос инструмента перед началом цикла. Если дорн установлен неверно, система блокирует запуск двигателя во избежание поломки дорогостоящей оснастки. Шарнирные соединения в некоторых типах головок позволяют инструменту самоцентрироваться по отверстию, когда заготовка имеет небольшую погрешность установки. Корпус узла производят из легированной стали с последующей термообработкой для повышения прочности резьбовых гнезд.

Рабочий стол станка принимает на себя всю силу давления, которая возникает при контакте дорна с внутренней поверхностью отверстия. Если опора будет иметь недостаточную жесткость, деталь начнет смещаться или вибрировать, что приведет к появлению волнистости в канале.

Поверхность стола снабжают Т-образными пазами для установки прихватов, тисков или специальных центрирующих приспособлений. Массивная плита эффективно гасит резонансные колебания, которые могут возникнуть при высокой скорости дорнования твердых сплавов. Точная плоскостность основания гарантирует, что ось отверстия будет строго перпендикулярна опорной поверхности заготовки.

На столах тяжелых станков устанавливают гидроприводы для автоматического зажима деталей, что сокращает время на подготовительные операции. Регулировка положения плиты в двух плоскостях позволяет компенсировать погрешности установки массивных литых корпусов. Когда обрабатывают глухие отверстия, стол должен выдерживать пиковые нагрузки в момент остановки инструмента у дна канала. Закаленная поверхность стола сопротивляется износу от постоянного перемещения заготовок и попадания металлической пыли.

Специальное масло или эмульсия под высоким давлением подается в зону деформации для снижения коэффициента трения между дорном и металлом. Без постоянного орошения инструмент мгновенно перегреется, что вызовет налипание частиц стали на рабочие грани и приведет к задирам.

Жидкость образует прочную пленку, которая выдерживает давление в несколько тонн и обеспечивает зеркальный блеск поверхности. Когда дорн проходит сквозь деталь, поток охлаждает материал и предотвращает его температурное расширение. Это позволяет получать точные размеры отверстия сразу после выхода инструмента без необходимости долгого остывания заготовки.

Система фильтрации в станке очищает отработанное масло от микроскопических чешуек металла и продуктов окисления. Чистота среды имеет значение для ресурса дорнов, потому что мелкий абразив быстро разрушает полированную поверхность оснастки. Форсунки настраивают таким образом, чтобы струя попадала точно в зазор перед передним конусом дорна. Температуру жидкости поддерживают в пределах +20-40℃ с помощью теплообменников, которые встроены в общий контур циркуляции.

Для изготовления калибрующего инструмента выбирают твердые сплавы на основе карбида вольфрама или кобальта с твердостью до 92 HRA. Эти материалы сохраняют геометрию под воздействием огромных нагрузок и не истираются при трении о шероховатые стенки отверстия. Если нужно обрабатывать пластичные металлы, используют инструментальные стали с высоким содержанием хрома и ванадия. Поверхность дорна подвергают вакуумной закалке и многократной полировке до достижения минимальной шероховатости. Наличие алмазного напыления на рабочих поясках позволяет калибровать отверстия в керамике или деталях из порошковой металлургии.

Конструкция дорна часто включает несколько режущих и калибрующих зубьев, которые последовательно увеличивают диаметр канала за один проход. Хвостовик инструмента делают из более вязкой стали, чтобы он не лопнул при возникновении боковых напряжений или резких рывков. Форма конуса и ширина рабочих поясков рассчитывают индивидуально для каждого типа операции и материала. Правильная геометрия исключает заклинивание инструмента и обеспечивает равномерное упрочнение поверхностного слоя детали.

Для достижения высокой соосности в конструкции станков используют прецизионные направляющие качения или скольжения с минимальными зазорами. Дорновую головку и зажимное устройство на столе выравнивают относительно друг друга с помощью лазерных систем контроля. Если агрегат имеет вертикальную схему, колонна должна быть строго перпендикулярна плоскости основания.

Любые отклонения более 0.005 мм на метр длины вызывают перекос дорна, что ведет к неравномерному износу и искажению формы отверстия. Жесткая связь между всеми узлами станка через станину гарантирует сохранение настроек даже при максимальных режимах работы.

При обработке длинных заготовок применяют дополнительные люнеты, которые поддерживают свободный конец детали и предотвращают ее провисание. Плавающие патроны в головке станка могут компенсировать несоосность отверстия и шпинделя, если заготовка имеет базовые погрешности. Контроль положения суппорта осуществляют магнитные или оптические линейки, которые передают данные в систему ЧПУ. Регулярная проверка геометрии станка с помощью контрольных оправок позволяет вовремя обнаружить износ направляющих.

Скорость проталкивания инструмента в современных станках варьируется от 1 до 15 м/мин в зависимости от типа металла и глубины деформации. Для предварительной черновой обработки выбирают медленный темп, чтобы металл успевал перераспределяться без разрыва волокон. Чистовое дорнование проводят на более высоких скоростях, которые способствуют получению высокого класса чистоты поверхности.

Гидравлический привод обеспечивает плавное движение без рывков, что крайне важно для предотвращения поломки хрупких твердосплавных дорнов. Регулировка темпа происходит плавно с помощью электронных клапанов, которые управляют потоком масла в цилиндре.

Если скорость будет слишком высокой, в зоне контакта возникнет избыточное тепло, и оно вызовет деформацию детали или преждевременный износ оснастки. При работе с вязкими материалами, такими как нержавеющая сталь или титан, темп снижают для обеспечения качественного формирования микрорельефа. Автоматика станка может менять скорость на разных участках пути, например, замедляя ход при входе и выходе из отверстия. Это предотвращает появление заусенцев и сколов на кромках детали, что особенно важно для высокоточных узлов гидравлики.

Для дорнования отверстий, которые не проходят деталь насквозь, используют специальные станки с механизмом принудительного возврата инструмента. Дорн проталкивают до определенной глубины, после чего система ЧПУ дает команду на обратный ход.

В таких моделях важно точно настроить момент остановки, чтобы головка не ударилась о дно канала. Часто применяют конструкцию «сжимаемого» дорна, который уменьшается в диаметре при движении назад для исключения повреждения стенок. Датчики давления контролируют усилие в конечной точке, чтобы предотвратить деформацию торцевой части заготовки.

Смазка в глухие отверстия подается через внутренние каналы в самом дорне или через тонкую трубку, которая заходит в полость вместе с инструментом. Отвод воздуха и излишков масла из тупиковой зоны происходит через продольные канавки на теле оснастки. Если станок предназначен для массового производства, его оснащают автоматическим выталкивателем детали после завершения цикла. Настройка глубины хода происходит с точностью до десятых долей миллиметра через программный интерфейс оборудования.

Стационарное оборудование для дорнования позволяет достигать точности диаметра в пределах 0.002-0.01 мм, что соответствует самым строгим машиностроительным нормам. Высокая повторяемость результатов обеспечивается за счет жесткой фиксации инструмента и стабильности гидравлического давления. Процесс исключает появление погрешностей, которые характерны для лезвийной обработки, таких как дробление или отжим резца.

После прохождения дорна отверстие приобретает идеальную цилиндрическую форму и соосность по всей длине канала. Величина натяга рассчитывается с учетом упругой отдачи металла, и автоматика помогает поддерживать этот параметр неизменным.

Контроль размеров в современных станках может происходить непосредственно в процессе работы с помощью пневматических или индуктивных датчиков. Если фактический диаметр выходит за границы допуска, система вносит корректировки в следующий цикл или останавливает производство. Термическая стабильность станины и масла также играет роль в сохранении точности, поэтому оборудование оснащают системами климат-контроля. Стабильное качество поверхности позволяет отказаться от последующего хонингования или шлифования.
