Станы поперечно-клиновой прокатки

Плоские инструменты - массивные стальные плиты с нанесенным на них клиновым профилем, который имеет переменное сечение по всей длине. Их закрепляют на ползунах стана параллельно друг другу, чтобы они совершали встречное возвратно-поступательное движение в горизонтальной или вертикальной плоскости.

Форма клина включает три основные зоны: заборную для захвата заготовки, деформирующую для изменения диаметра и калибрующую - для финишной отделки поверхности. Угол наклона клина обычно составляет от 3° до 15°, так как этот параметр определяет плавность течения металла и величину возникающих осевых усилий. Протяженность плит часто достигает 3000 мм, потому что для формирования сложных ступенчатых валов требуется длинный рабочий ход привода.

Материал инструментов подвергают многократной закалке до твердости 56–60 HRC, чтобы полностью исключить быстрый износ рабочих кромок при контакте с горячей сталью. Крепление к станине выполняют через специальные Т-образные пазы, и они позволяют быстро проводить переналадку стана под новую номенклатуру деталей. Для снижения трения в пазах скольжения ползунов используют бронзовые накладки и принудительную подачу масла под давлением от 10 бар.

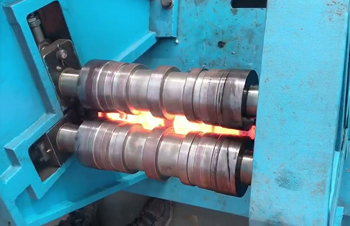

Цилиндрический инструмент закрепляют на двух параллельных валках, которые вращаются в одном направлении с одинаковой угловой скоростью. Каждый комплект состоит из сегментов с винтовым клиновым профилем, и они последовательно внедряются в металл заготовки при каждом обороте. Диаметр рабочих валков варьируется от 400 до 1200 мм - в зависимости от габаритов выпускаемых валов или массивных осей.

Для обеспечения жесткости валы монтируют в мощных подшипниковых узлах с четырехрядными роликовыми опорами, потому что радиальные нагрузки достигают сотен тонн. Такая конструкция позволяет обрабатывать детали практически неограниченной длины за счет непрерывной подачи материала в зону деформации. Оборудование с цилиндрическим инструментом занимает вдвое меньше площади цеха по сравнению с плоскоклиновым.

Корпус валков снабжают внутренними каналами для циркуляции воды, так как постоянный контакт с разогретым до +1200℃ металлом вызывает сильное тепловое расширение стали. Точная синхронизация вращения валов обеспечивается через безлюфтовый редуктор и соединительные муфты с высокой крутильной жесткостью. Настройку положения инструмента по высоте выполняют через механические или гидравлические нажимные устройства с точностью до 0.05 мм.

Индукционная установка обеспечивает скоростной и равномерный нагрев заготовок до температуры пластичности непосредственно перед их подачей в рабочую клеть стана. Принцип действия основан на возникновении вихревых токов внутри металла под влиянием мощного электромагнитного поля индуктора. Это позволяет достичь температуры +1150℃ всего за 30–60 секунд, что в несколько раз быстрее нагрева в обычных камерных печах.

Высокая скорость процесса минимизирует время контакта стали с кислородом воздуха, поэтому слой окалины на поверхности заготовки получается очень тонким. Такая обработка положительно влияет на ресурс клинового инструмента и повышает точность размеров будущих деталей после прокатки.

Нагревательный модуль интегрируют в автоматическую линию и снабжают системой точного контроля температуры при помощи оптических пирометров. Если металл не наберет нужный градус, автоматика заблокирует подачу и предотвратит поломку валков из-за чрезмерного сопротивления холодного материала. Для обеспечения максимального КПД и экономии электроэнергии на производстве индуктор проектируют под конкретный диаметр прутка.

Система водяного охлаждения защищает рабочие валки и клиновой инструмент от перегрева, который ведет к потере твердости стали и термическим трещинам. Воду подают под давлением до 5 бар через сеть форсунок, которые направляют струи непосредственно на калибрующие поверхности после каждого цикла деформации. Жидкость эффективно отводит тепловую энергию, которую инструмент забирает у раскаленной заготовки во время контакта в зоне прокатки.

Внутри валков также предусматривают развитую сеть каналов для принудительной циркуляции охладителя, и это поддерживает стабильную геометрию узла. Без постоянного температурного контроля металл расширяется, что приводит к нарушению точности размеров деталей и к заклиниванию подшипников.

Отработанная вода стекает в нижний сборник, проходит через систему многоступенчатых фильтров и теплообменник для повторного использования в замкнутом цикле. Для контроля эффективности процесса устанавливают датчики температуры на выходе из каждого канала, которые сигнализируют о засорении магистрали. В зимний период в жидкость добавляют антикоррозийные присадки для защиты внутренних полостей станины от ржавчины.

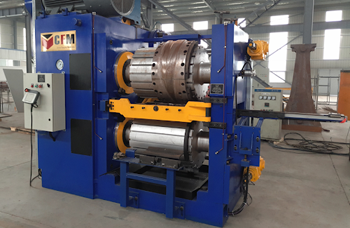

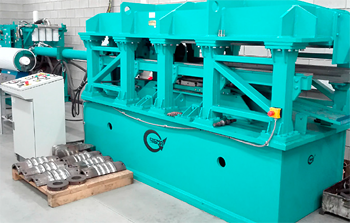

Станина стана ПКП - массивная литая или сварная основа, которая принимает на себя усилия распора, возникающие при внедрении клина в металл. Основную конструкцию выполняют из высокопрочного чугуна или толстостенных стальных плит, чтобы полностью исключить упругие деформации каркаса под нагрузкой в 500 т и более. Жесткость рамы напрямую определяет точность изготовления ступенчатых валов, так как малейший прогиб стоек вызовет отклонение диаметров от заданных чертежом.

Внутри станины располагают многочисленные ребра жесткости. Они эффективно гасят вибрации и динамические удары при захвате заготовки валками. Для снятия внутренних напряжений после первичной обработки весь остов проходит процедуру искусственного старения или термического отпуска.

Нижнюю плиту станины снабжают мощными анкерными узлами для жесткой фиксации к глубокому железобетонному фундаменту цеха. Такая связь предотвращает микросмещения оборудования и защищает соседние точные станки от сейсмических колебаний. На корпусе рамы выполняют прецизионные направляющие для перемещения ползунов или подшипниковых опор валков. Поверхности скольжения защищают стальными телескопическими кожухами от попадания горячей окалины и брызг воды.

Узел осевой фиксации удерживает заготовку в строго заданном положении относительно клинового инструмента на начальном этапе захвата. Механизм включает подвижные упоры или гидравлические зажимы, которые центрируют пруток по оси прокатки и предотвращают его смещение под действием сил трения.

Когда клинья начинают внедряться в металл, возникают значительные осевые усилия, которые стремятся вытолкнуть деталь из рабочей зоны стана. Фиксатор принимает на себя это давление, обеспечивая точное формирование уступов и канавок согласно программе обработки. Привод упоров синхронизируют с движением главных валков для своевременного освобождения детали после окончания цикла.

В современных станках применяют регулируемые упоры с сервоприводами, что позволяет настраивать оборудование под разную длину исходных заготовок. Контактные поверхности фиксаторов изготавливают из жаропрочных сплавов, потому что они постоянно соприкасаются с разогретым добела металлом. Для предотвращения повреждения торцов используют системы с пневматическим демпфированием, которые обеспечивают мягкий прижим без деформации заготовки.

Система очистки удаляет твердые частицы оксидов с поверхности заготовки и рабочих органов стана для предотвращения абразивного износа инструмента. Окалина образуется при нагреве стали и имеет очень высокую твердость, поэтому ее попадание в зону контакта приводит к появлению глубоких царапин на валках.

Для борьбы с загрязнениями применяют мощные воздушные форсунки или гидросбив высокого давления до 150 бар. Поток среды сдувает чешуйки металла непосредственно перед моментом внедрения клина, обеспечивая получение чистой и гладкой поверхности проката. Это снижает шероховатость готовых деталей и уменьшает припуски на последующую механическую шлифовку валов.

Под рабочей зоной стана монтируют наклонные желоба и скребковые транспортеры для автоматического сбора и удаления отходов в контейнеры. Подобная механизация поддерживает чистоту внутри станины и предотвращает заклинивание подвижных частей механизмов. Для защиты направляющих и датчиков устанавливают защитные экраны из нержавеющей стали, которые отражают искры и горячую пыль.

Регулировку расстояния между рабочими валками или плитами выполняют для точной настройки диаметра получаемых деталей и компенсации износа инструмента. В станах ПКП для этого применяют нажимные механизмы с мощными винтовыми парами или гидравлическими цилиндрами большой грузоподъемности. Оператор вращает настроечные гайки, которые перемещают корпуса подшипников вдоль вертикальных направляющих станины с точностью до 0.01 мм.

В современных автоматизированных системах этот процесс контролирует компьютер через высокоточные энкодеры и сервомоторы. Индикация текущего зазора выводится на экран пульта управления, что позволяет оперативно корректировать параметры без остановки производственного цикла.

Жесткая фиксация выбранного положения обеспечивается стопорными устройствами, которые исключают самопроизвольное расхождение валков под действием сил прокатки. Правильная юстировка зазора важна для обеспечения соосности всех ступеней вала и предотвращения биения заготовки. При смене инструмента система автоматически выставляет нужную дистанцию согласно записанной программе для конкретного типа детали. Все резьбовые соединения нажимных винтов снабжают каналами для подачи густой смазки под давлением.

Автоматическое загрузочное устройство обеспечивает подачу нагретых прутков со склада или из печи точно в рабочую зону стана. Механизм включает накопительный бункер, систему отсекателей и манипулятор с захватами, который перемещает заготовку на линию прокатки. Привод загрузчика синхронизируют с циклом движения валков, чтобы подача происходила строго в момент раскрытия калибра или возврата плит.

Подобная автоматизация исключает ручной труд в опасной зоне высоких температур и значительно сокращает время межоперационного простоя. Скорость работы манипулятора позволяет обслуживать высокоскоростные станы с производительностью до 600 деталей в час.

Захваты изготавливают из жаропрочной стали и оснащают сменными накладками, которые не оставляют следов на разогретом металле. Для точного позиционирования используют лазерные датчики, которые фиксируют положение торца заготовки перед ее подачей в фиксатор. Система управления загрузчиком интегрируется в общую сеть ЧПУ станка, обеспечивая слаженную работу всей технологической линии. В случае сбоя или перекоса прутка электроника мгновенно блокирует движение, предотвращая столкновение механизмов.

Система числового программного управления позволяет полностью контролировать все параметры процесса прокатки: от скорости вращения валков до температуры нагрева. Компьютер хранит в памяти сотни технологических программ, и это сокращает время перехода на новый тип продукции до нескольких минут.

Автоматика самостоятельно настраивает межвалковый зазор, положение осевых упоров и режимы работы систем охлаждения согласно выбранному рецепту. Это гарантирует исключительную повторяемость размеров деталей в каждой партии и сводит процент брака к минимуму. Оператор контролирует процесс через сенсорный дисплей, на который выводятся все рабочие показатели и коды предупреждений.

ЧПУ обеспечивает плавное изменение скоростей деформации, что предотвращает разрыв металла и появление внутренних пустот в структуре вала. Встроенные алгоритмы самодиагностики постоянно проверяют состояние всех приводов и датчиков, своевременно напоминая о необходимости технического обслуживания. Электроника также позволяет интегрировать стан в общую цифровую систему управления предприятием для складского учета и мониторинга производительности.

Инструмент для поперечно-клиновой прокатки производят из высоколегированных инструментальных сталей марок Х12МФ, 5ХНМ или специализированных жаропрочных сплавов. Эти материалы обладают уникальным сочетанием высокой твердости поверхности и отличной ударной вязкости сердечника, что необходимо для работы под циклическими нагрузками.

В процессе прокатки инструмент контактирует с раскаленным металлом, поэтому сталь должна сохранять свои механические свойства при нагреве до +500℃ и выше. Для повышения износостойкости поверхности подвергают азотированию или наносят ионно-плазменные покрытия, которые создают сверхтвердый защитный слой. Такая броня предотвращает быстрое истирание режущих кромок и защищает инструмент от химического взаимодействия с заготовкой.

Технология изготовления включает прецизионное фрезерование профиля на пятикоординатных станках с последующей финишной шлифовкой и полировкой. Каждая деталь проходит строгий ультразвуковой контроль на отсутствие внутренних микротрещин, которые могут привести к разрушению сегмента во время работы. Инструмент делают наборным из нескольких секций, что позволяет заменять только наиболее изношенные участки без демонтажа всей плиты или валка.
