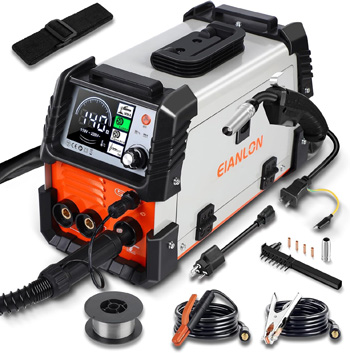

Сварочные полуавтоматы

Механизм подачи проволоки обеспечивает равномерное движение расходного материала из катушки в сварочную горелку. Двухроликовые системы включают один ведущий и один прижимной ролик, поэтому их чаще устанавливают в компактные аппараты бытового и полупрофессионального класса. Такая конструкция хорошо справляется со стальной проволокой диаметром до 1.0 мм при небольшой длине шланга.

Если использовать горелку длиннее 3 м, силы трения внутри канала возрастают, и двухроликовый привод начинает буксовать. Это приводит к рывкам при подаче и нестабильности дуги, что портит качество шва. Настройку прижима проводят вручную, и здесь важно не перетянуть проволоку для исключения ее деформации. Для мягких металлов или порошковых материалов такие системы подходят плохо из-за высокого риска замятия нити в узле захвата.

Четырехроликовые механизмы имеют две пары ведущих шестерен, которые увеличивают площадь контакта с проволокой в два раза. Подобная схема гарантирует стабильную подачу даже тяжелых бухт массой 15 кг без проскальзывания. Такие устройства незаменимы при работе с алюминием, потому что мягкий металл требует очень бережного, но уверенного продвижения. Четыре ролика позволяют использовать горелки длиной до 5 м, и это расширяет радиус действий сварщика в цехе.

При сварке в среде углекислоты газ выходит из баллона под высоким давлением, и его резкое расширение в редукторе вызывает сильное падение температуры. Этот физический процесс приводит к замерзанию влаги, которая всегда присутствует в техническом газе в небольших количествах. На внутренних деталях регулятора и в клапанах аппарата образуются кристаллы льда, и они перекрывают подачу защитной среды. В результате дуга начинает работать нестабильно, в металле шва появляются поры, а расходник в горелке быстро обгорает.

Для предотвращения таких проблем на баллон устанавливают электрический подогреватель проточного типа. Устройство разогревает поток газа до температуры +15…+20 ℃ перед входом в редуктор. Питание нагревателя обычно осуществляют от специальной розетки 36 В на задней панели полуавтомата для обеспечения безопасности.

Корпус прибора производят из латуни или алюминия для эффективной передачи тепла. Внутри располагают мощный ТЭН и термостат, который автоматически поддерживает заданный диапазон нагрева. Постоянная температура газа гарантирует стабильность его плотности и неизменность расхода в литрах в минуту. Без подогревателя работа в неотапливаемых цехах или на открытом воздухе в зимний период становится невозможной.

Регулировка индуктивности в полуавтоматах меняет скорость нарастания тока при коротких замыканиях в процессе сварки. Данный параметр определяет жесткость дуги и характер разбрызгивания расплава по поверхности заготовки. При низких значениях индуктивности ток возрастает мгновенно, что создает «жесткую» дугу с интенсивным плавлением кромок.

Такой режим подходит для сварки толстостенных деталей, когда требуется глубокое проплавление корня шва. Но высокая скорость нарастания энергии вызывает образование мелких брызг, которые налипают на металл и требуют последующей механической очистки. Если сварщик увеличивает индуктивность через панель управления, дуга становится более «мягкой» и эластичной. Процесс переноса капли в ванну замедляется, и количество брызг существенно снижается, что улучшает эстетику соединения.

Электроника аппарата имитирует работу массивного дросселя, плавно меняя вольтамперную характеристику в режиме реального времени. Настройка высокой индуктивности идеальна для работы с тонкими листами стали, так как она предотвращает прожоги и обеспечивает гладкий валик шва. Жидкость сварочной ванны при этом дольше остается в подвижном состоянии, что способствует лучшему растеканию металла и сплавлению кромок.

Горелки с поворотным наконечником (гусаком) обеспечивают максимальный комфорт при сварке конструкций сложной пространственной формы. Конструкция включает специальный шарнирный узел в основании головки, который позволяет вращать сопло на 360 градусов вокруг оси рукоятки. Такая возможность позволяет сварщику точно направить проволоку в труднодоступный стык без неудобного выворота кисти. Это значительно снижает утомляемость персонала при выполнении длинных вертикальных или потолочных швов внутри баков и резервуаров.

Фиксация выбранного угла происходит при помощи накидной гайки или подпружиненного зажима, что гарантирует стабильность положения инструмента под нагрузкой. Внутренние каналы для проволоки и газа проходят через гибкие переходы, которые не мешают свободному движению расходных материалов.

Корпус гусака изготавливают из толстостенной меди и закрывают термостойкой изоляцией для защиты от излучения дуги. Сменные наконечники и сопла на таких моделях имеют стандартные размеры, поэтому поиск запчастей не вызывает затруднений. Существуют модификации с гибким гусаком, который можно сгибать под любым радиусом для работы в экстремально узких местах. Качественные уплотнения в месте вращения полностью исключают утечки защитного газа и подсос воздуха.

Синергетическое управление объединяет все параметры сварки в единую интеллектуальную систему для быстрой и точной настройки аппарата. Оператору достаточно выбрать тип металла, диаметр проволоки и вид защитного газа, а контроллер сам предложит оптимальный режим. При изменении скорости подачи проволоки электроника автоматически корректирует напряжение и индуктивность для сохранения стабильной длины дуги.

Эта технология исключает ошибки ручной настройки, которые часто приводят к непроварам или повышенному разбрызгиванию металла. Автоматизация процесса позволяет даже начинающему сотруднику получать качественные швы с первого раза без порчи заготовок.

Цифровой процессор аппарата учитывает динамику плавления конкретного сплава и поддерживает идеальный баланс энергии в сварочной ванне. В процессе работы можно вносить небольшие правки в предустановленные режимы, подстраивая инструмент под индивидуальный стиль ведения горелки. Прошивка полуавтомата поддерживает обновление через сервисные интерфейсы, что позволяет добавлять новые алгоритмы для редких марок сталей.

Медное покрытие стальной сварочной проволоки выполняет функцию защиты от коррозии и обеспечивает качественный электрический контакт в горелке. Тонкий слой меди толщиной около 0.15 мкм предотвращает окисление металла при длительном хранении катушек на складах с повышенной влажностью. Ржавчина на поверхности проволоки действует как абразив, и она быстро разрушает внутренний канал шланга и медный наконечник.

Чистая и гладкая поверхность расходного материала гарантирует минимальное трение при прохождении через механизм подачи и кабельный пакет. Это исключает рывки проволоки и обеспечивает стабильное горение дуги без внезапных обрывов и затуханий. Медь также снижает переходное сопротивление в зоне контакта с токосъемником, что предотвращает перегрев головки горелки на больших токах.

Процесс омеднения проводят гальваническим способом, и это гарантирует идеальную адгезию слоя к стальной основе без отслаивания. При сварке медь полностью расплавляется и переходит в состав шва, не оказывая негативного влияния на механические свойства соединения. Качественное покрытие имеет равномерную толщину по всей длине нити и не содержит микроскопических дефектов.

Функция дожигания проволоки регулирует время горения дуги после остановки механизма подачи. Когда сварщик отпускает кнопку на горелке, проволока замирает, но напряжение на ней сохраняется в течение доли секунды. Это необходимо для того, чтобы кончик присадки не приварился к остывающей сварочной ванне или не остался слишком длинным.

Правильная настройка времени дожигания обеспечивает идеальную длину свободного вылета для следующего поджига дуги. Если параметр будет слишком коротким, проволока застрянет в металле, и оператору придется откусывать ее бокорезами. Чрезмерно долгое горение приведет к тому, что дуга поднимется вверх и расплавит медный токосъемный наконечник, что вызовет поломку горелки.

Электроника аппарата позволяет настраивать этот интервал с точностью до миллисекунд через цифровое меню. Функция Burn-Back особенно важна при автоматизированной сварке, где длина вылета проволоки должна быть строго фиксированной для работы робота. Постоянный контроль конца цикла исключает образование крупных шариков на кончике нити, которые мешают уверенному старту.

Евроразъем, или центральный адаптер типа KZ-2, обеспечивает быструю и надежную стыковку сварочной горелки с корпусом полуавтомата. Этот узел объединяет в одном соединении силовую линию тока, канал для подачи проволоки, газовую магистраль и цепи управления. Стандартизация позволяет использовать горелки разных производителей с любым современным аппаратом без переходников. Подключение происходит за несколько секунд простым вводом штекера в гнездо и затяжкой накидной пластиковой гайки.

Такая конструкция гарантирует герметичность газового тракта и надежный электрический контакт благодаря подпружиненным латунным штырям. Внутри разъема предусмотрены уплотнительные кольца, которые предотвращают утечку аргона или углекислоты в процессе работы оборудования.

Применение евроразъема значительно упрощает процесс технического обслуживания и ремонта техники в условиях цеха. При повреждении шланга или засорении канала горелку легко заменить на запасную, и это исключает длительные простои линии. Центральный адаптер имеет высокую механическую прочность и выдерживает нагрузки при перемещении аппарата за шланг. Внутренняя проводка внутри разъема защищена от коротких замыканий и попадания металлической стружки специальными диэлектрическими вставками.

Тормозной механизм катушки предотвращает инерционное разматывание проволоки при резкой остановке процесса сварки. Когда двигатель подачи выключается, тяжелая бухта массой до 18 кг продолжает вращаться по инерции, если ее не принудительно остановить. Без тормоза лишние витки нити спадают с кассеты и запутываются внутри корпуса аппарата, образуя «бороду». Это приводит к заклиниванию подачи, деформации проволоки и необходимости длительной ручной расчистки узла.

Тормозное устройство обычно состоит из подпружиненной муфты с фрикционными накладками, которую устанавливают на ось держателя. Усилие сжатия пружины можно регулировать винтом в зависимости от веса установленного расходного материала. Правильно настроенный тормоз обеспечивает легкое вращение при работе и мгновенную остановку в паузах.

Износ фрикционных элементов приводит к ослаблению фиксации, и этот факт требует периодической проверки и подтяжки узла. Слишком сильное торможение создает избыточную нагрузку на двигатель подачи и вызывает ускоренный износ роликов и направляющих каналов. Корпус держателя изготавливают из прочного пластика или алюминия. Использование качественных тормозных систем обязательно при работе на высоких скоростях подачи проволоки.

Газовое сопло определяет форму и размер облака защитного газа вокруг сварочной ванны и защищает наконечник от брызг. Выбор конкретной модели зависит от типа соединения, силы тока и требуемой степени защиты металла.

Цилиндрические сопла обеспечивают широкий охват и стабильный поток газа, поэтому они идеальны для сварки плоских листов на больших токах. Конические или зауженные наконечники используют для работы в узких местах и при сварке внутренних углов конструкций. Такая форма позволяет сварщику лучше видеть зону дуги и точнее позиционировать горелку относительно стыка.

Материал сопла, обычно это медь с хромированием, должен обладать высокой теплопроводностью для быстрого отвода жара от зоны реакции. Тщательная полировка внутренней поверхности препятствует налипанию капель металла и сохраняет ламинарный поток газа. Существуют сопла с резьбовым и безрезьбовым креплением, которые подбирают под конкретную модель горелки. Варианты с водяным охлаждением имеют внутренние каналы для циркуляции жидкости, и они незаменимы при токах свыше 300 А.

Токосъемный наконечник - последнее звено в цепи передачи энергии к сварочной проволоке и подвергается сильному нагреву. Изделия из чистой меди марки E-Cu обладают высокой электропроводностью и стоят дешевле аналогов, но они быстро теряют твердость при нагреве свыше +250 ℃. Это приводит к быстрому износу отверстия проволокой, из-за чего контакт становится нестабильным и дуга начинает «гулять».

Медные наконечники подходят для сварки на небольших токах и при редком использовании оборудования. Наконечники из сплава меди с хромом и цирконием (CuCrZr) отличаются повышенной термической стойкостью и механической прочностью. Они сохраняют свои геометрические размеры при температуре до +500 ℃, что обеспечивает длительный срок службы в условиях интенсивного промышленного производства.

Использование сплава CuCrZr позволяет увеличить ресурс расходника в 3–5 раз по сравнению с обычной медью. Такие детали незаменимы при роботизированной сварке, где точность позиционирования проволоки должна оставаться неизменной в течение многих часов. При выборе наконечника всегда учитывают соответствие его диаметра размеру используемой проволоки с учетом теплового расширения. Слишком плотная посадка вызовет заклинивание при нагреве, а избыточный зазор приведет к потере мощности дуги.
