ГОСТ Р ИСО 10360-5-2017 Характеристики изделий геометрические. Приемочные и перепроверочные испытания координатно-измерительных машин. Координатно-измерительные машины, использующие одно- и многощуповые контактные зондирующие системы
ГОСТ Р ИСО
Скачать ГОСТ в PDF или DOC бесплатно
Основная информация
Обозначение:
ГОСТ Р ИСО 10360-5-2017
Статус:
Действует
Тип:
ГОСТ Р ИСО
Название русское:
Характеристики изделий геометрические. Приемочные и перепроверочные испытания координатно-измерительных машин. Координатно-измерительные машины, использующие одно- и многощуповые контактные зондирующие системы
Название английское:
Geometrical product specifications. Acceptance and reverification tests for coordinate measuring machines. Сoordinate measuring machines using single and multiple stylus contacting systems
Даты и сроки
Дата издания:
04-09-19
Дата введения в действие:
01-01-19
Дата завершения срока действия:
-
Применение и описание
Область и условия применения:

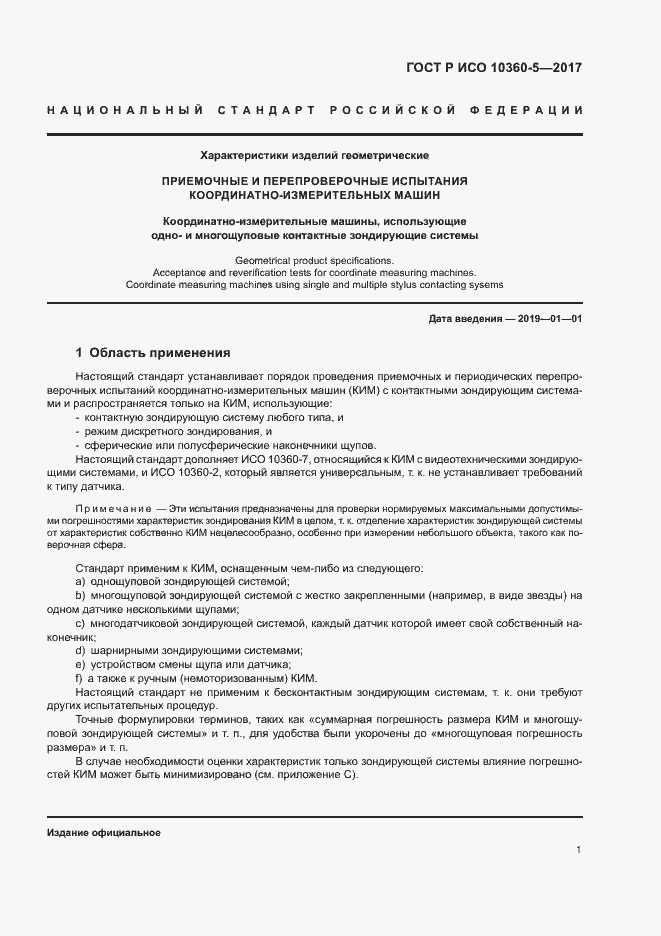

Настоящий стандарт устанавливает порядок проведения приемочных и периодических перепроверочных испытаний координатно-измерительных машин (КИМ) с контактными зондирующим системами и распространяется только на КИМ, использующие: - контактную зондирующую систему любого типа, и - режим дискретного зондирования, и - сферические или полусферические наконечники щупов. Настоящий стандарт дополняет ИСО 10360-7, относящийся к КИМ с видеотехническими зондирующими системами, и ИСО 10360-2, который является универсальным, т.к. не устанавливает требований к типу датчика. Стандарт применим к КИМ, оснащенным чем-либо из следующего: a) однощуповой зондирующей системой; b) многощуповой зондирующей системой с жестко закрепленными (например в виде звезды) на одном датчике несколькими щупами; c) многодатчиковой зондирующей системой, каждый датчик которой имеет свой собственный наконечник; d) шарнирными зондирующимим системами; e) устройством смены щупа или датчика; f) а также к ручным (немоторизованным) КИМ. Настоящий стандарт не применим к бесконтактным зондирующим системам, т.к. они требуют других испытательных процедур. Точные формулировки терминов таких, как «суммарная погрешность размера КИМ и многощуповой зондирующей системы» и т.п., для удобства были укорочены до «многощуповая погрешность размера» и т.п. В случае необходимости оценки характеристик только зондирующей системы, влияние погрешностей КИМ может быть минимизировано (см. приложение C)
Связи и замены
Заменяющий:
-
Описание стандарта
ГОСТ Р ИСО 10360-5-2017 Характеристики изделий геометрические. Приемочные и перепроверочные испытания координатно-измерительных машин. Координатно-измерительные машины, использующие одно- и многощуповые контактные зондирующие системы

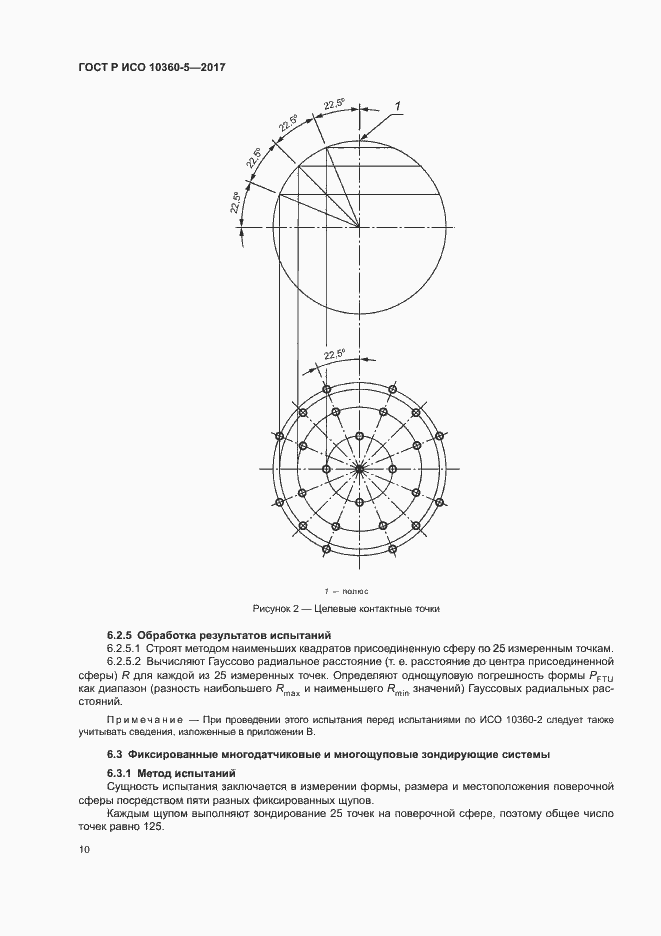

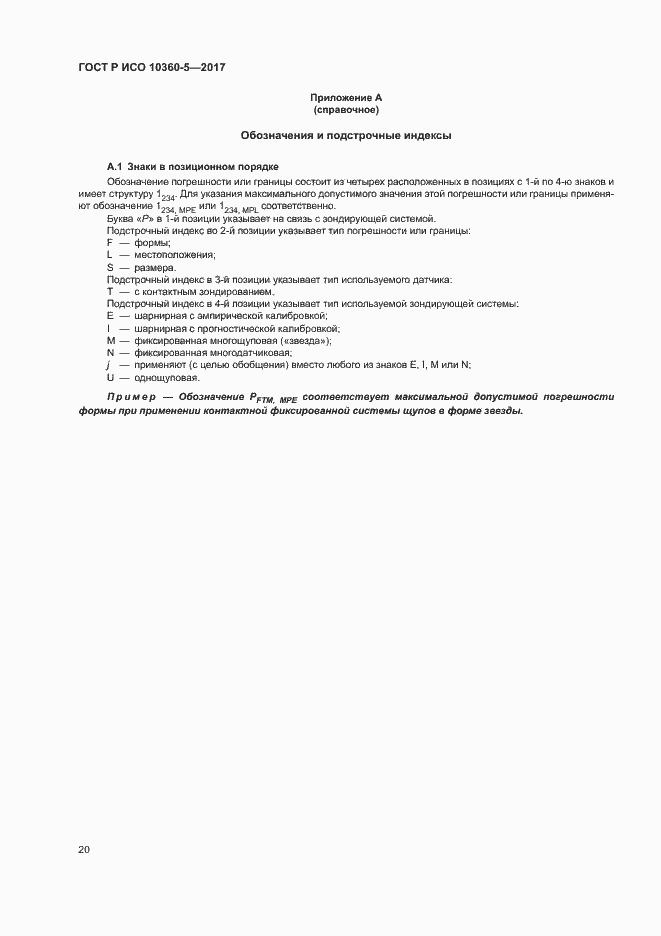

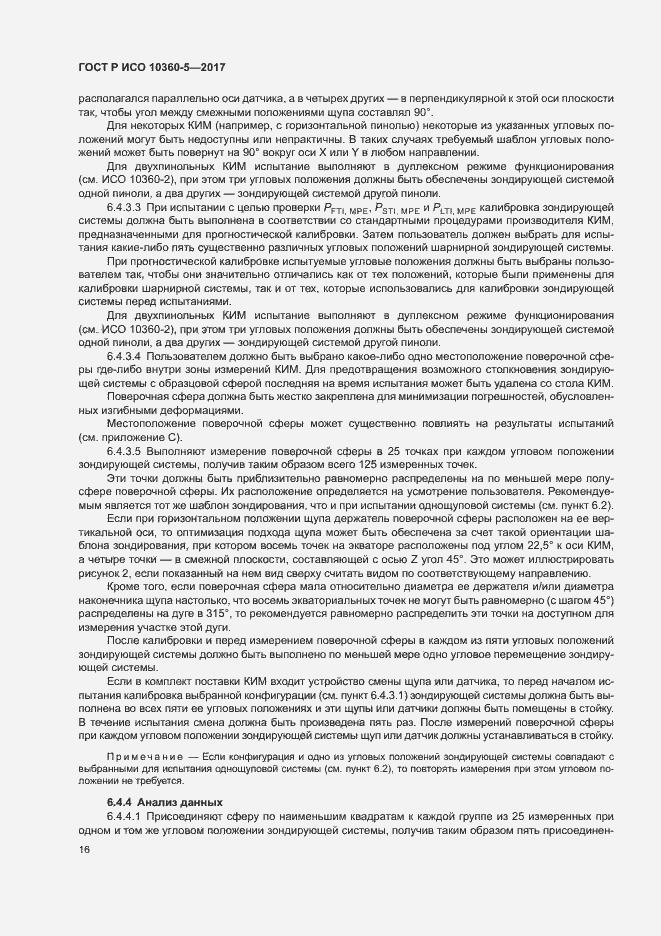

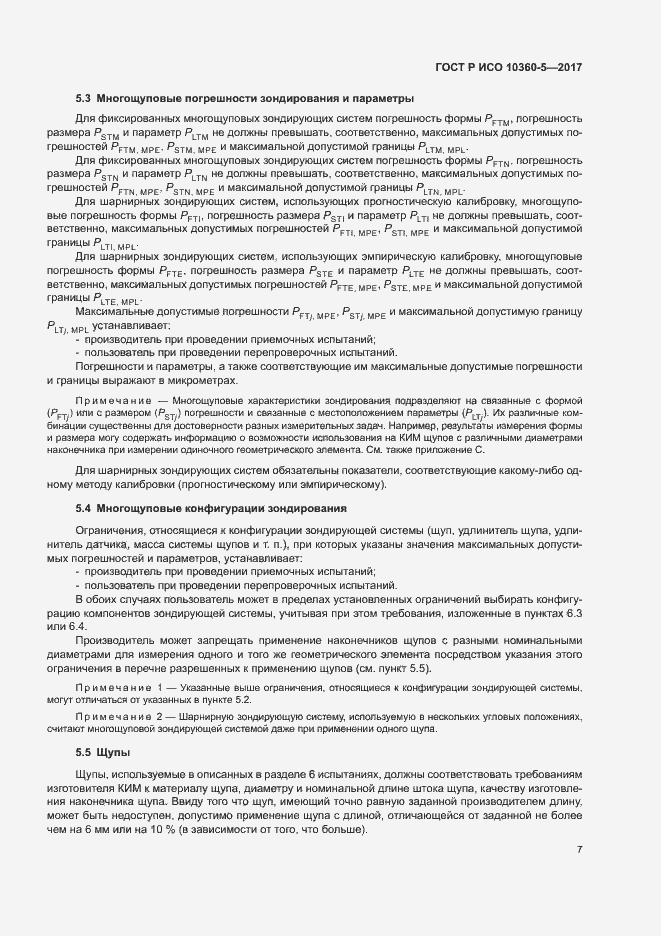

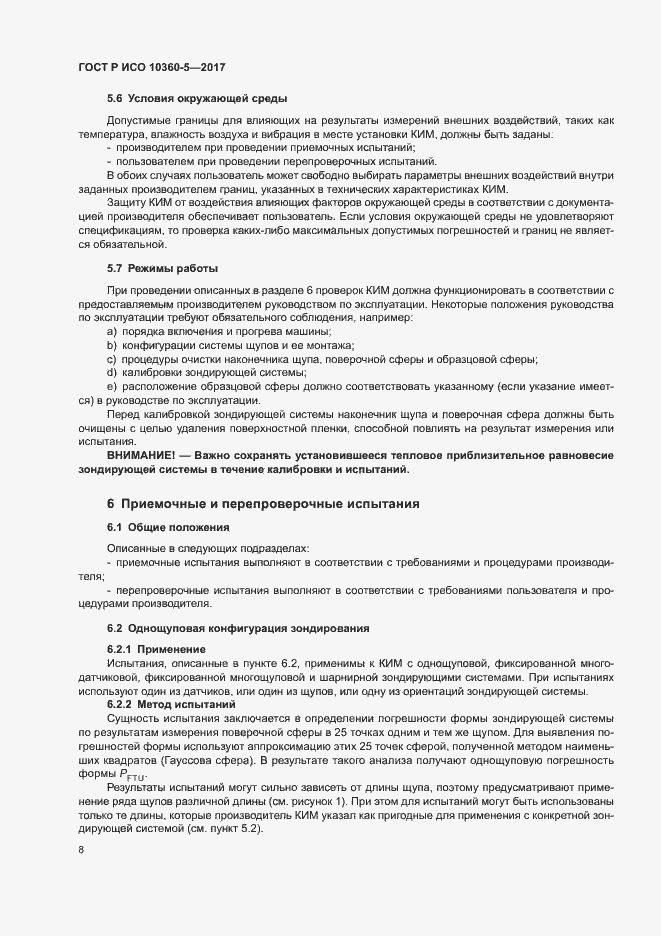

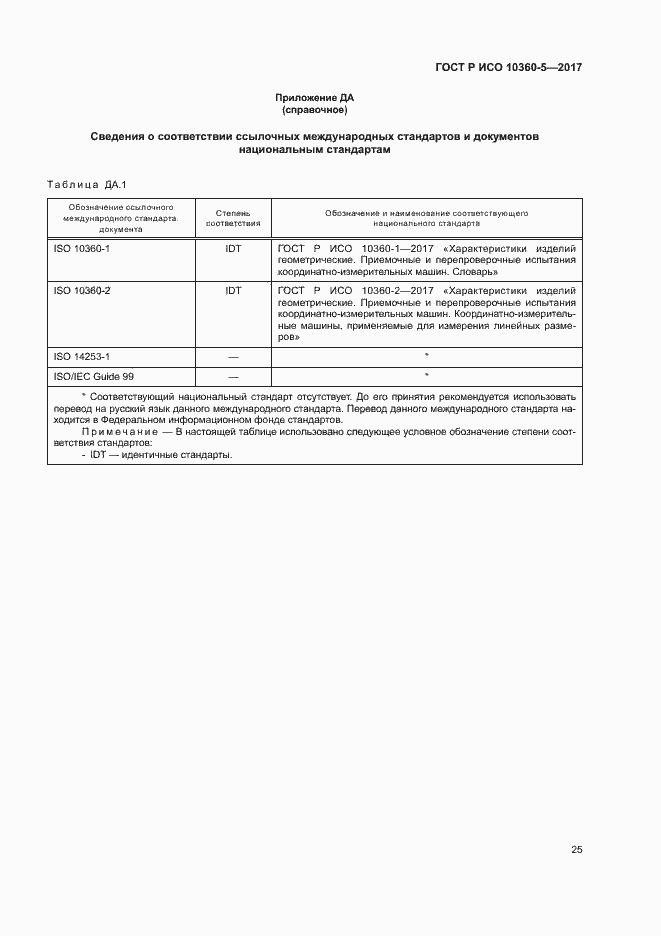

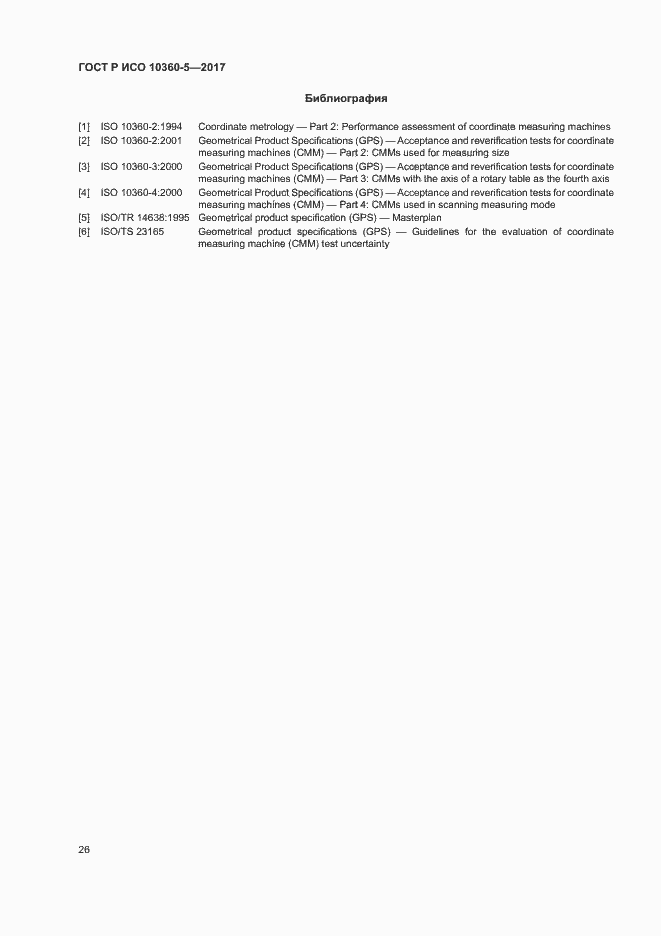

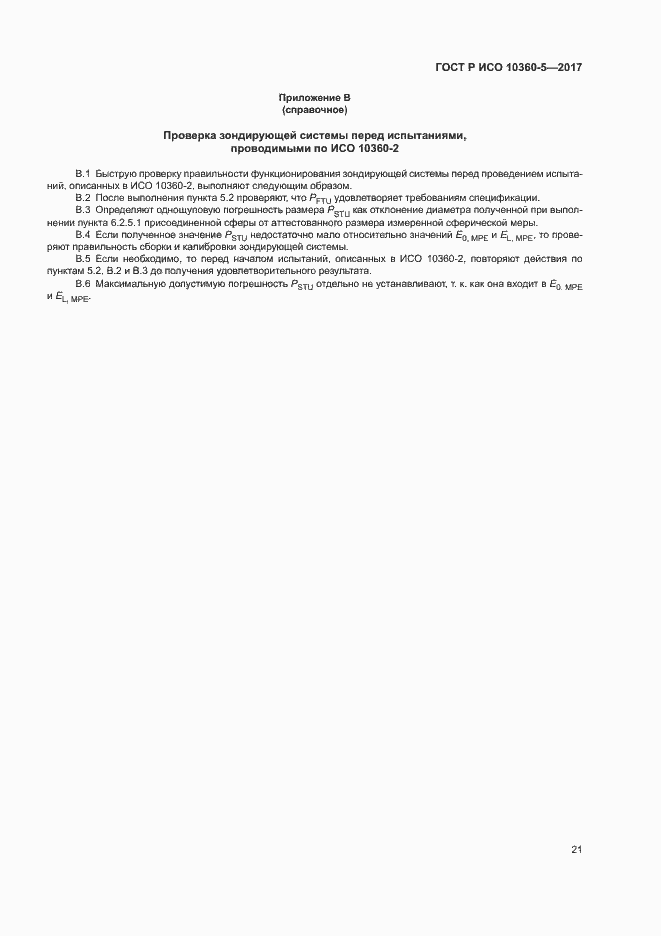

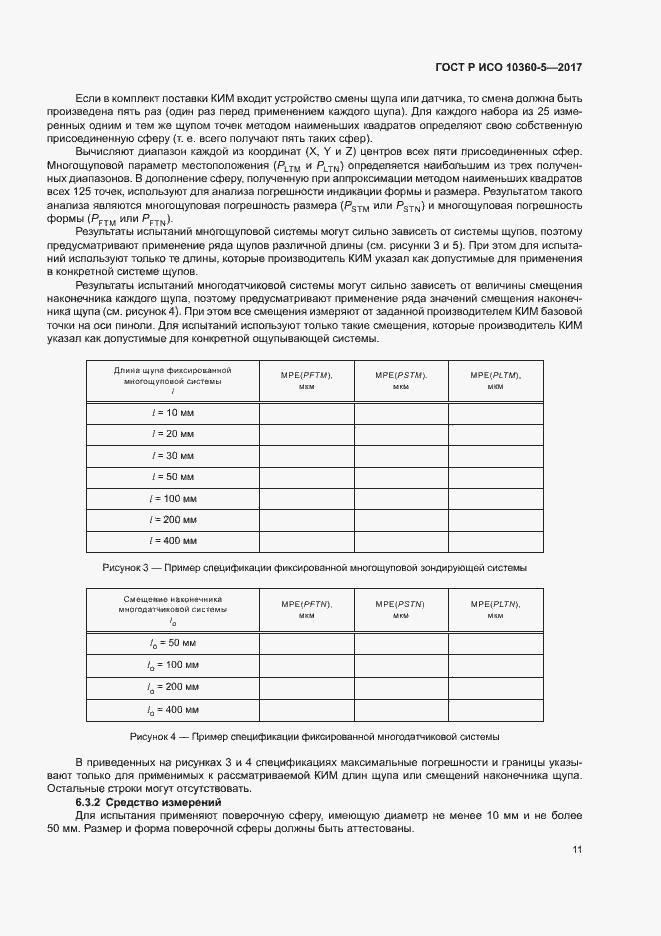

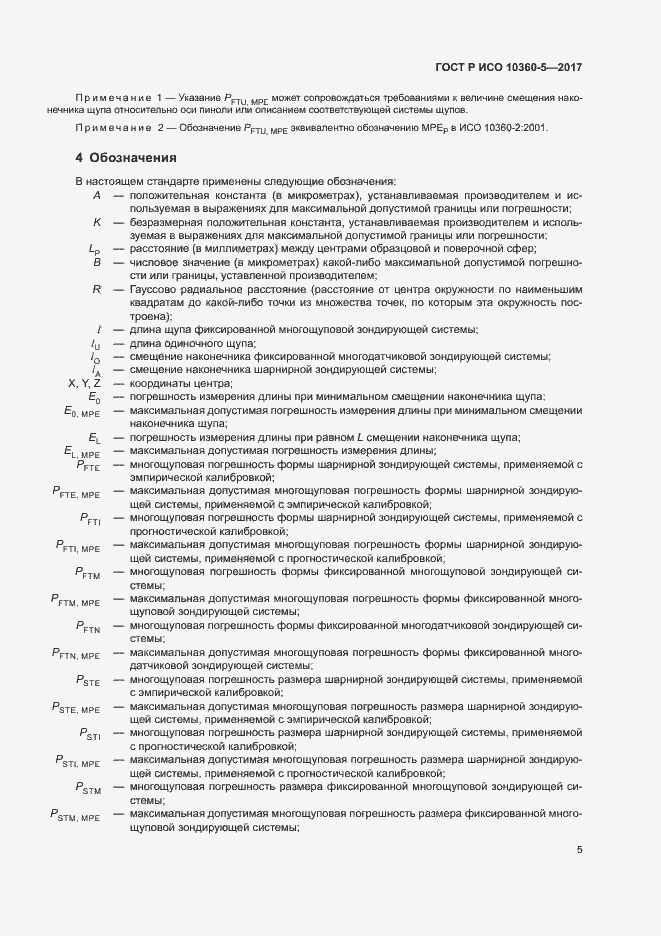

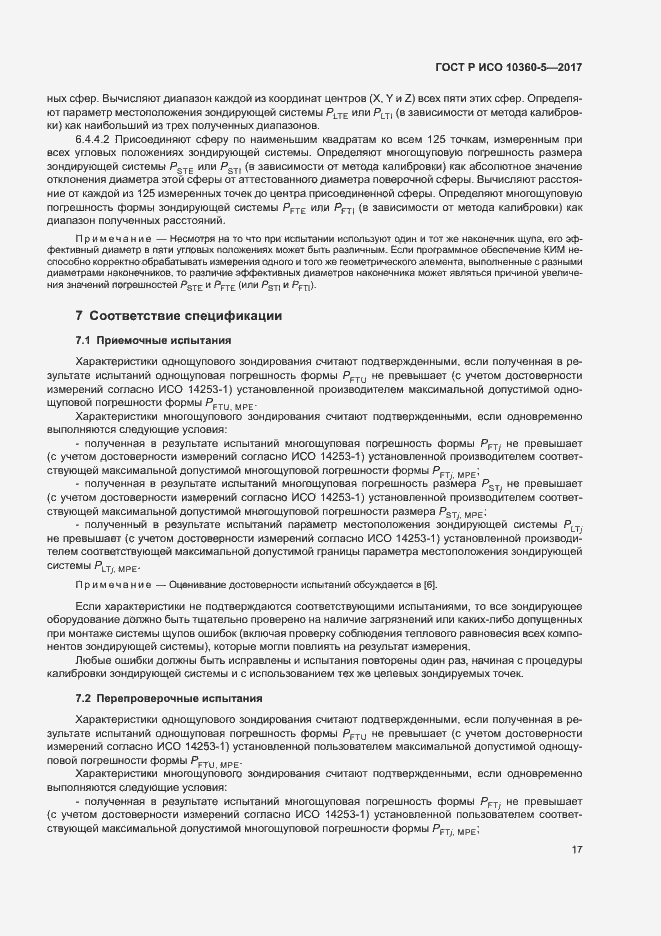

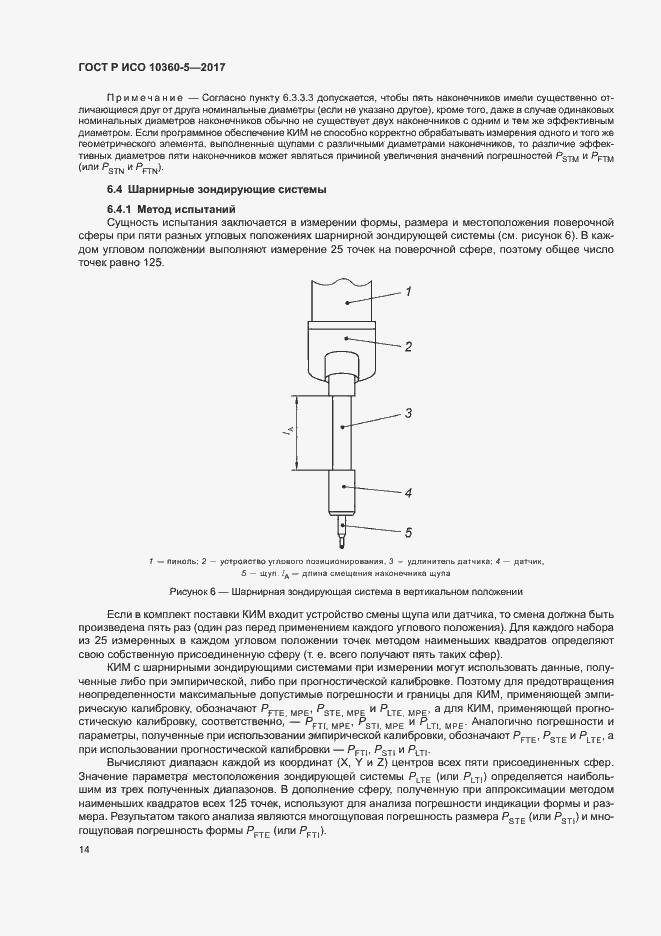

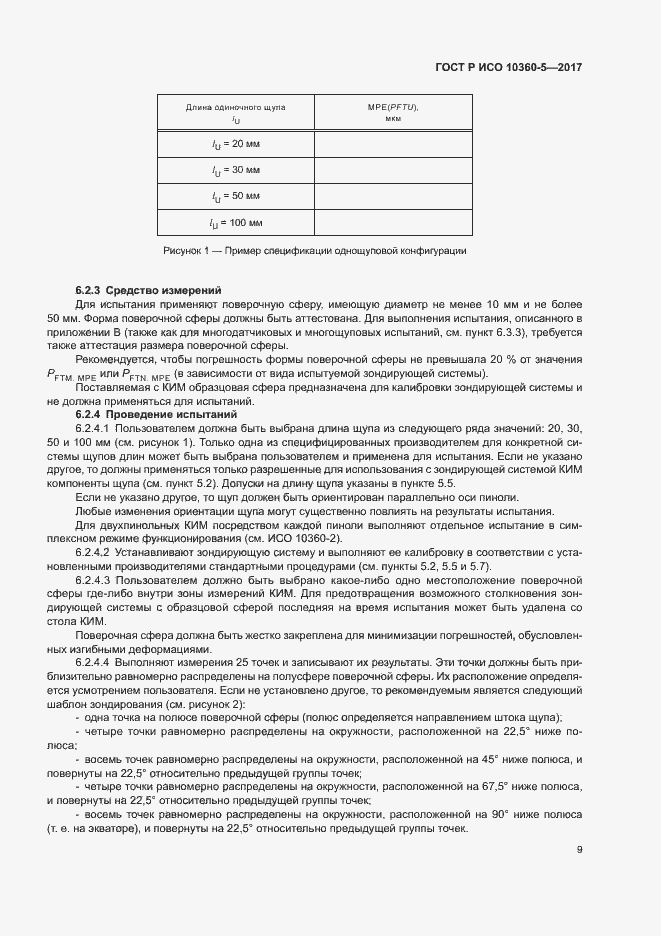

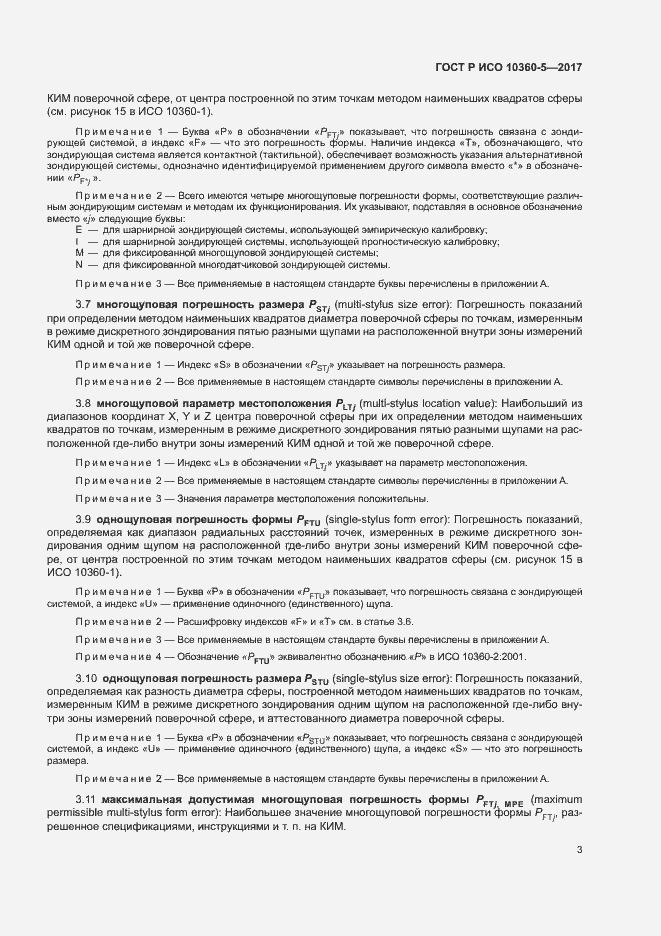

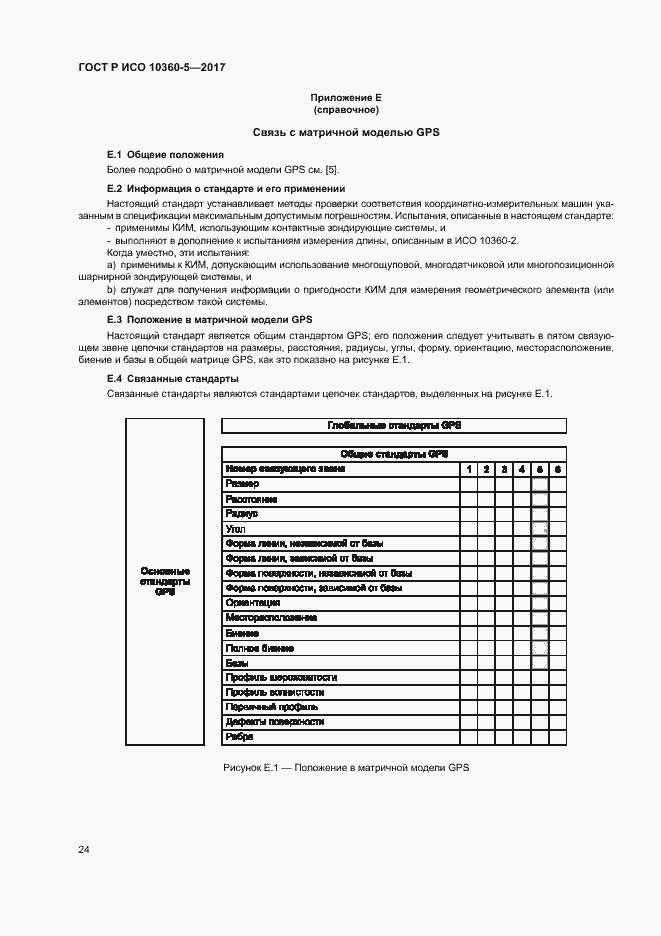

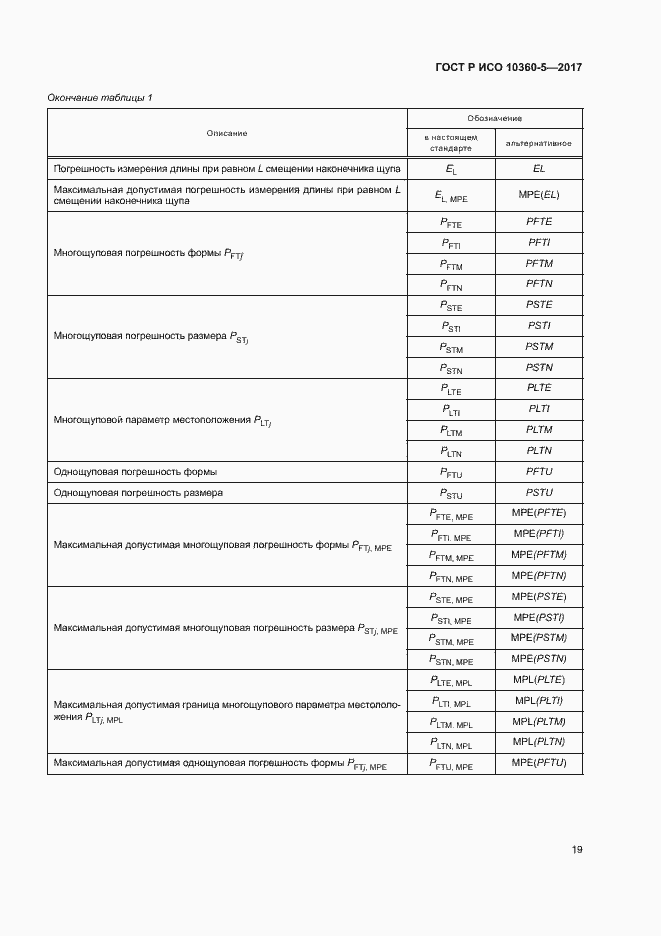

Страницы стандарта
