ГОСТ ISO 3506-1-2014 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки

ГОСТ ИСО

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ ISO 3506-1-2014

Статус: Действует

Тип: ГОСТ ИСО

Название русское: Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки

Название английское: Mechanical properties of corrosion-resistant stainless steel fasteners. Part 1. Bolts, screws and studs

Даты и сроки

Дата регистрации: 10-20-14

Дата издания: 11-10-15

Дата введения в действие: 01-01-17

Дата завершения срока действия: -

Применение и описание

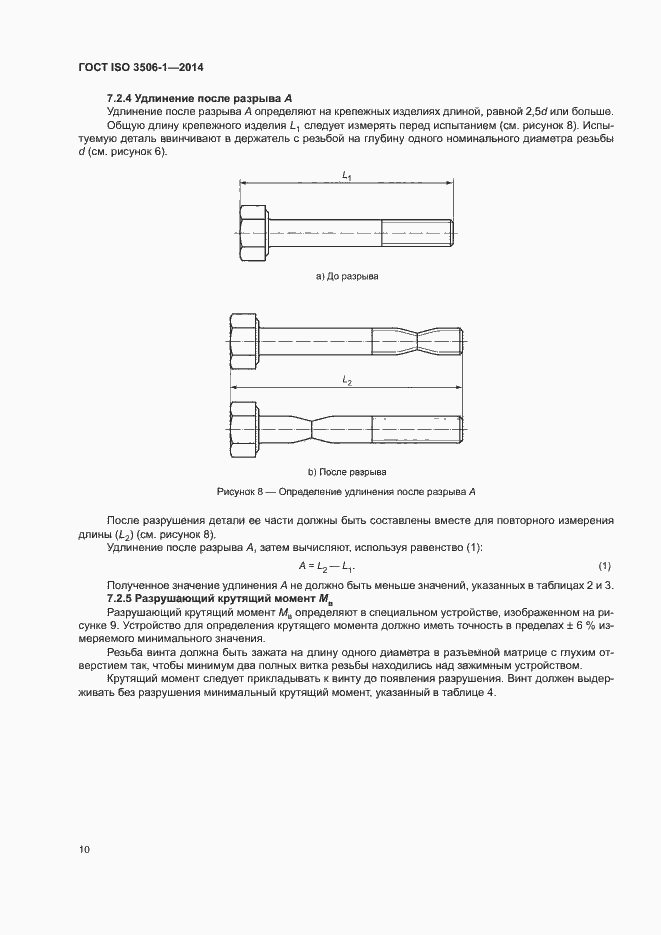

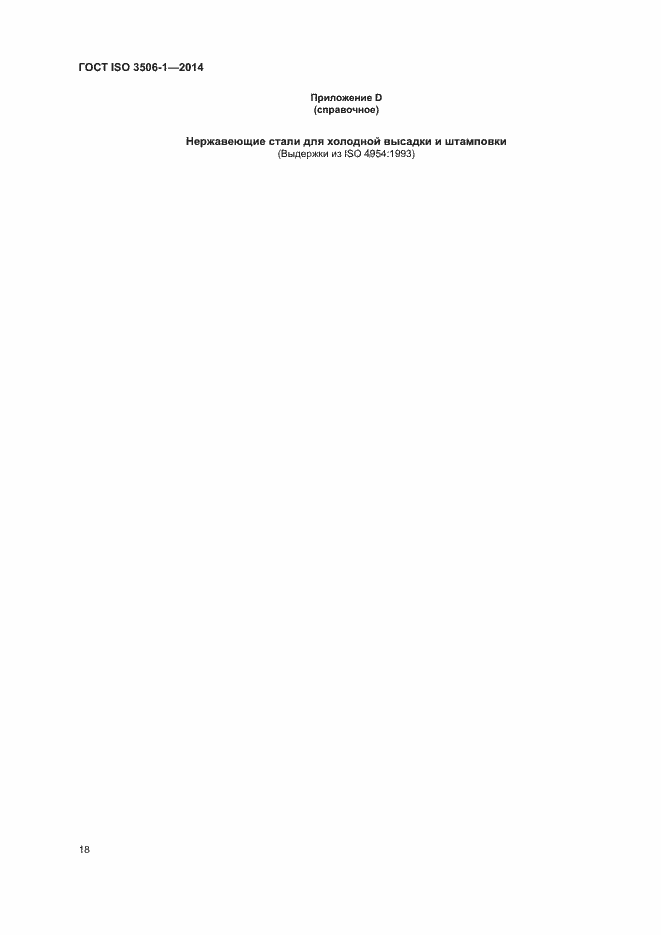

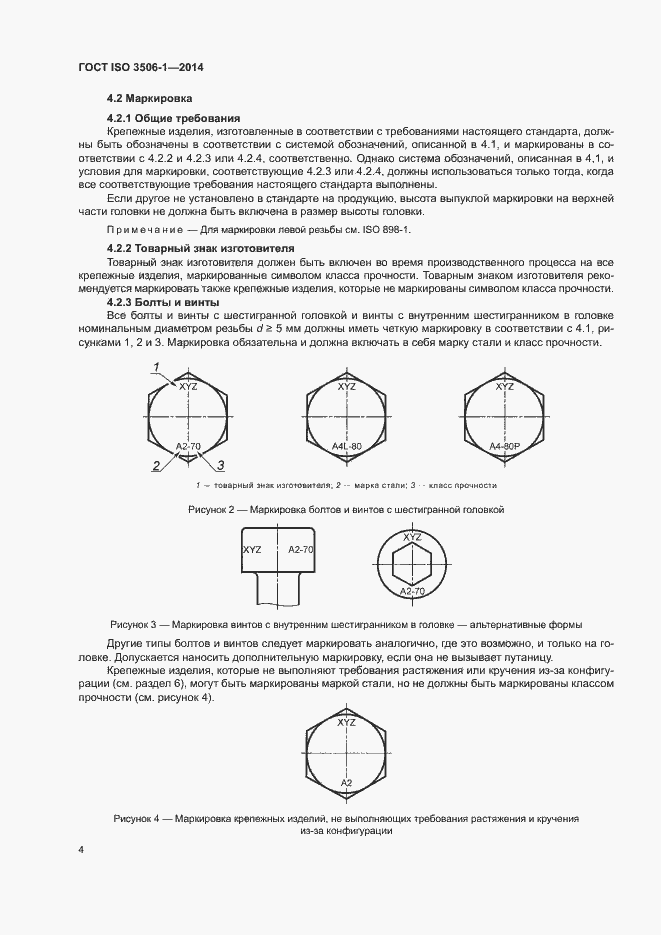

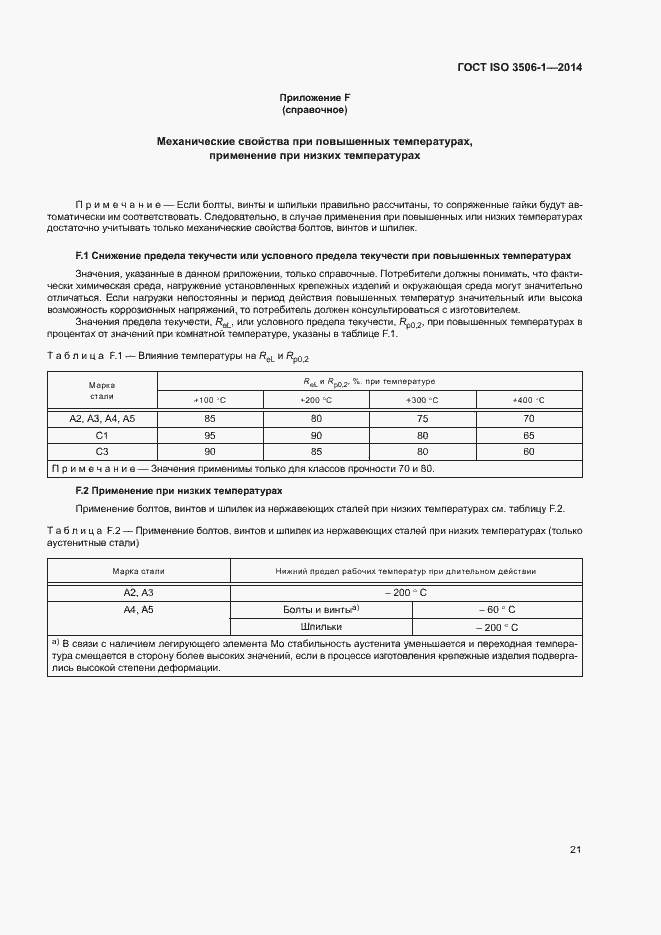

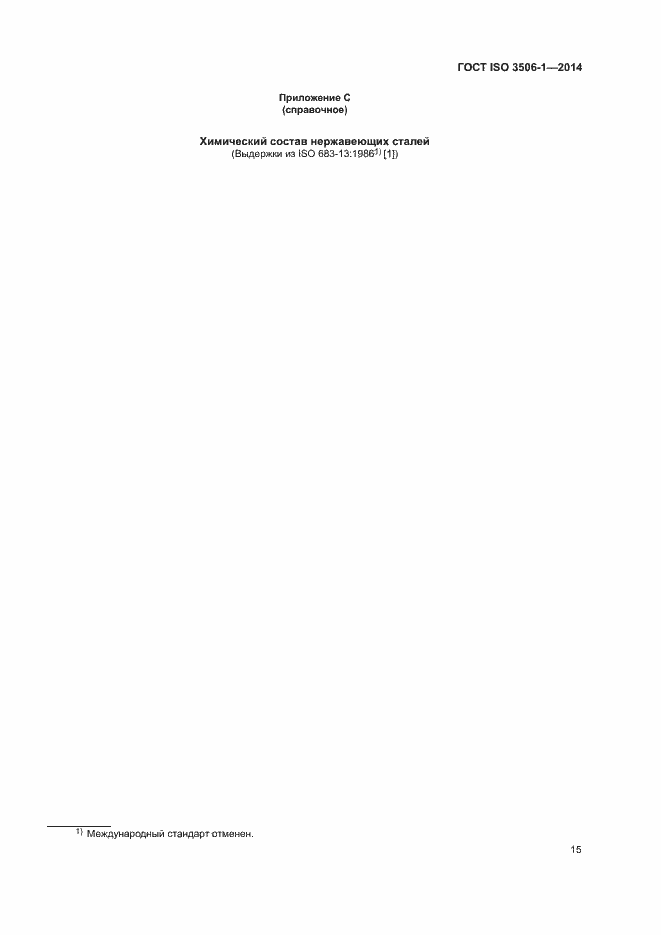

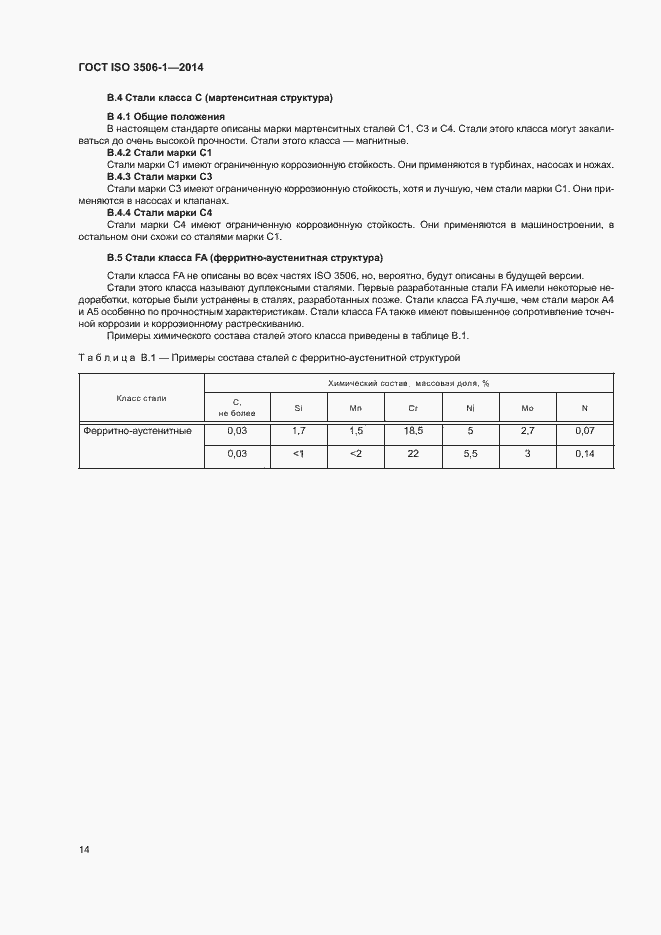

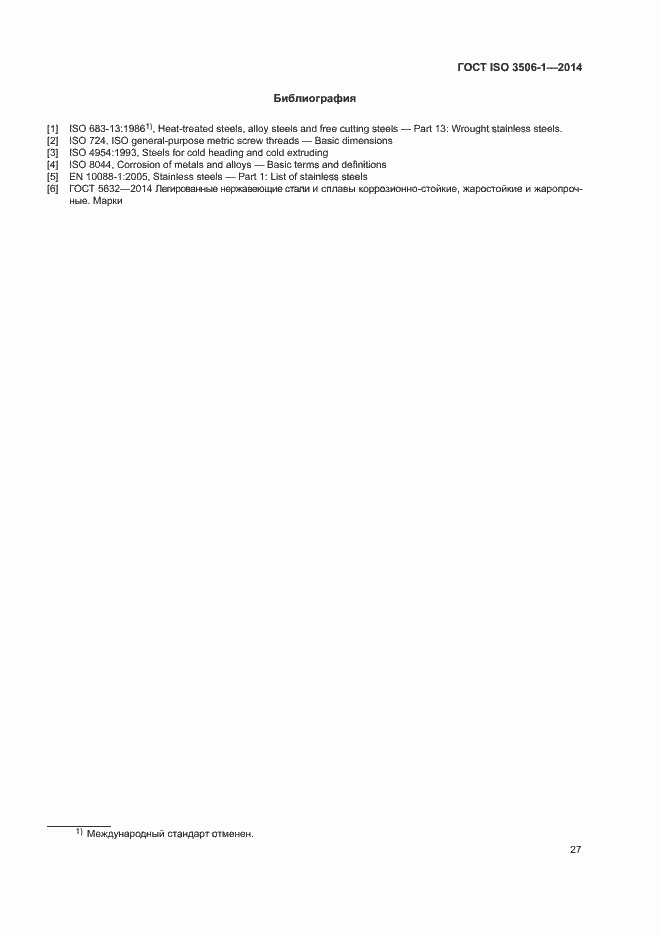

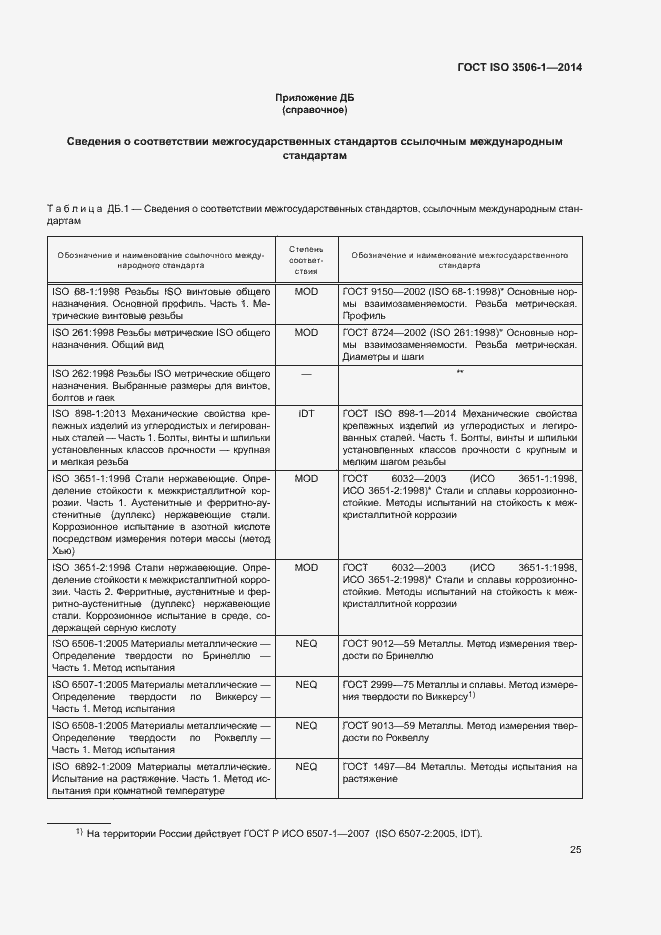

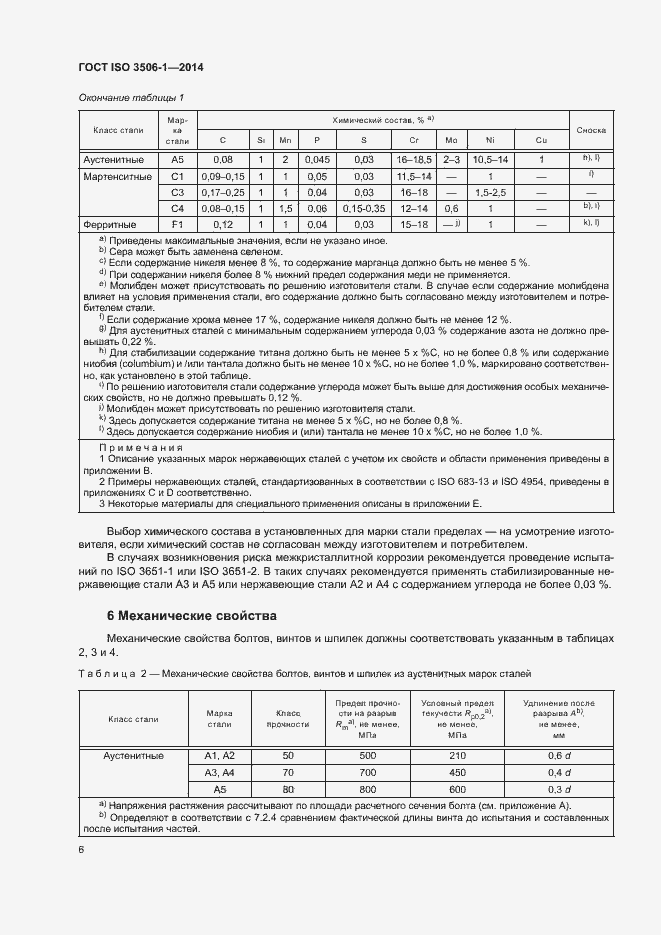

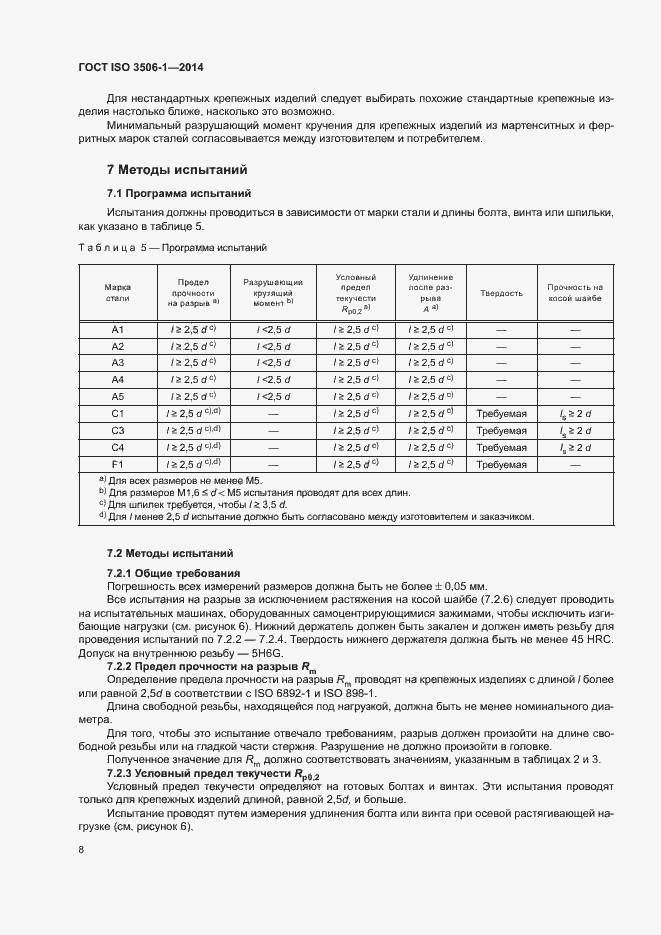

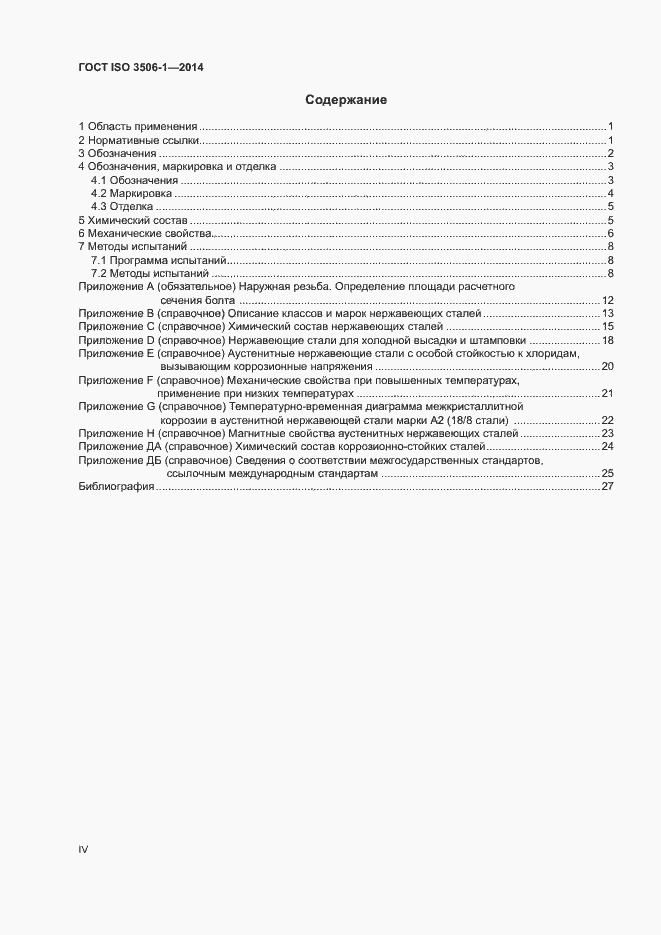

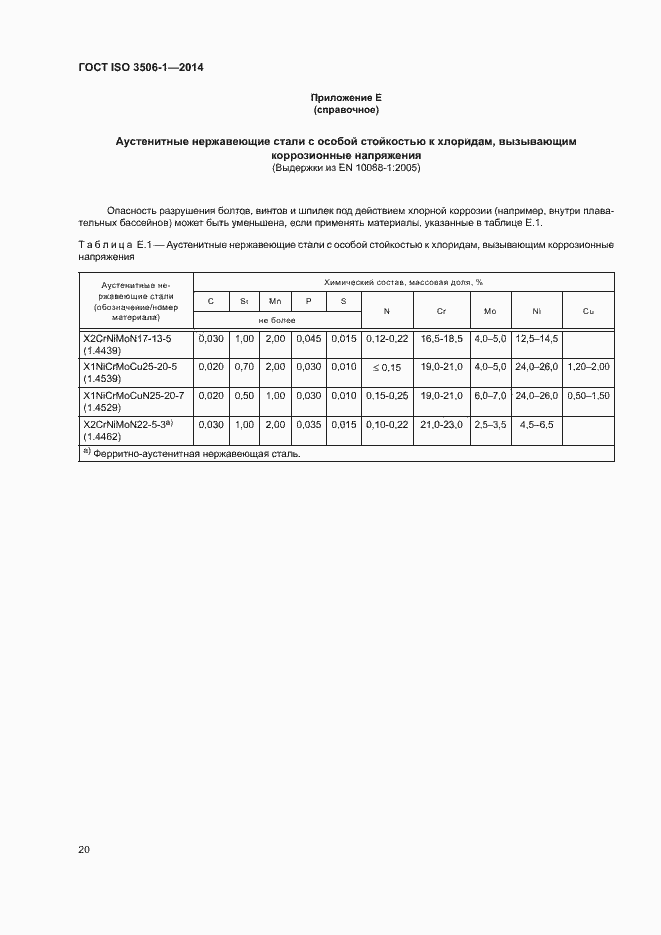

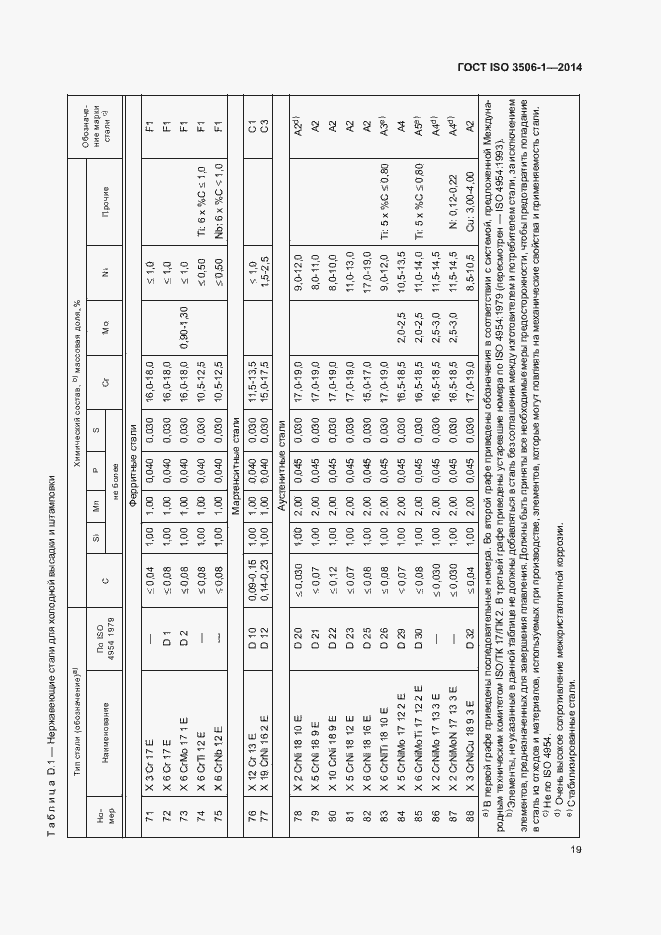

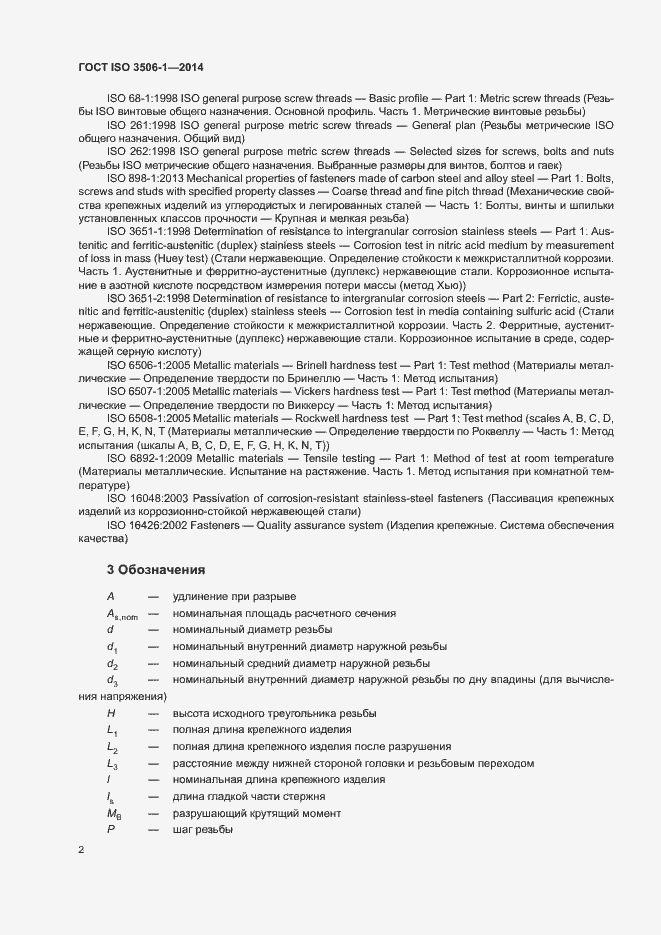

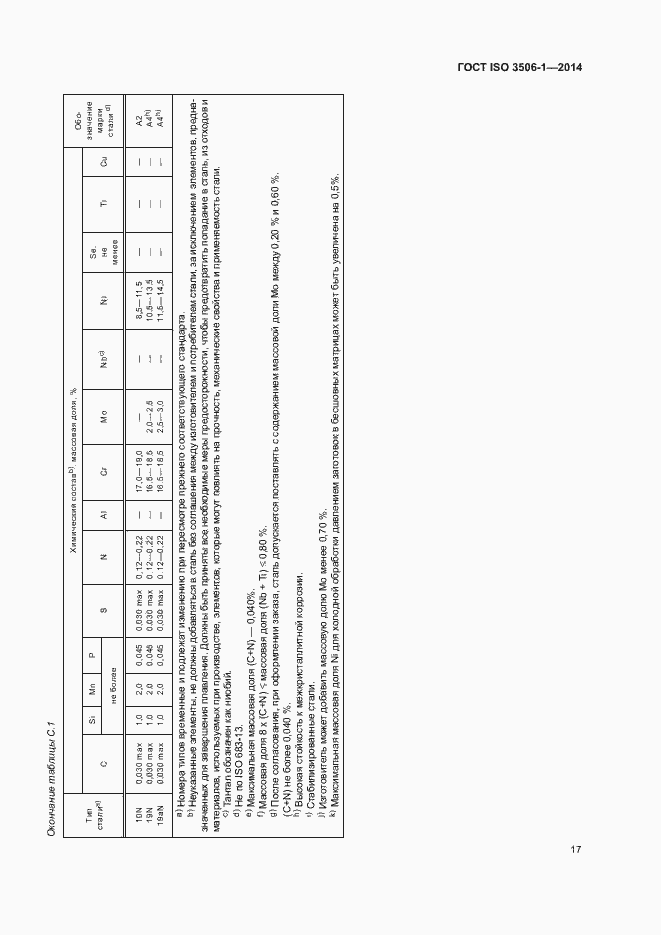

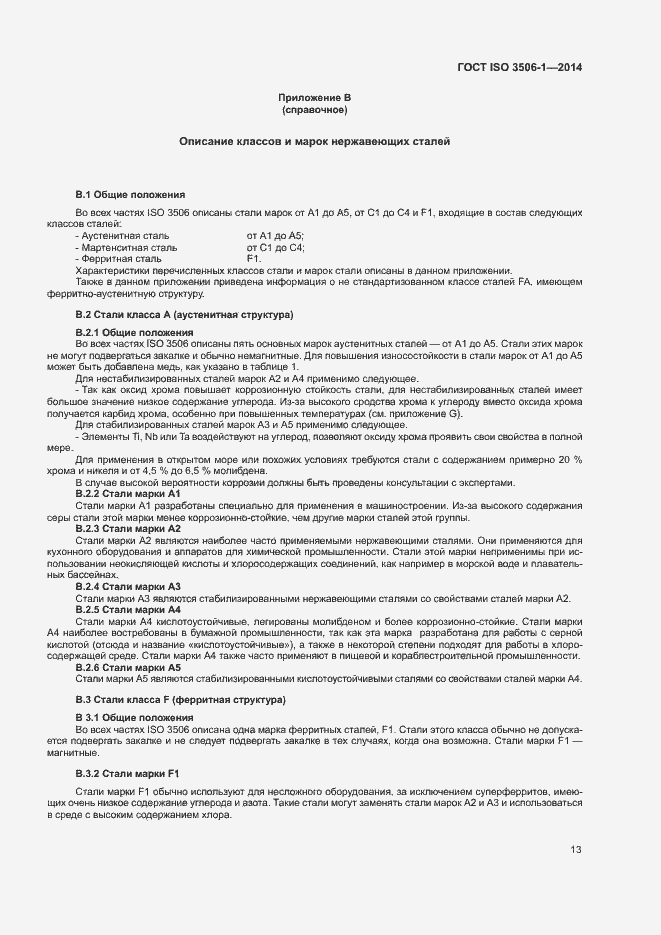

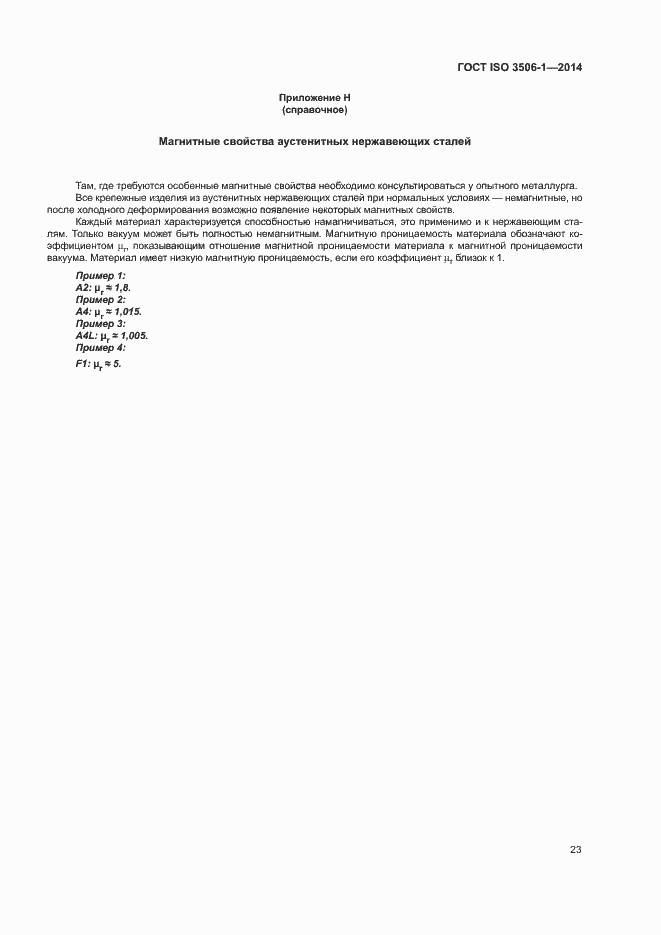

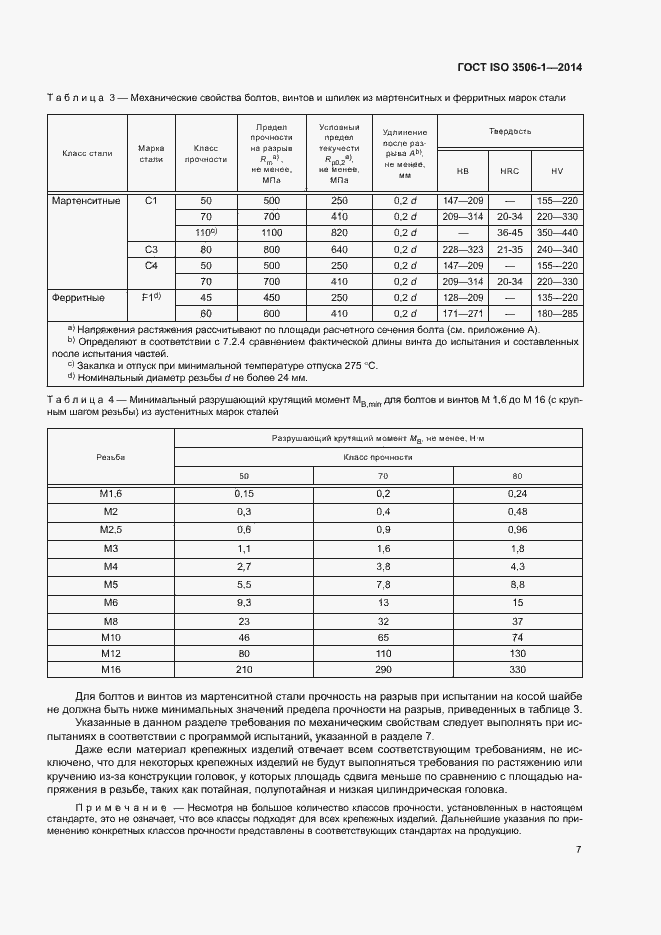

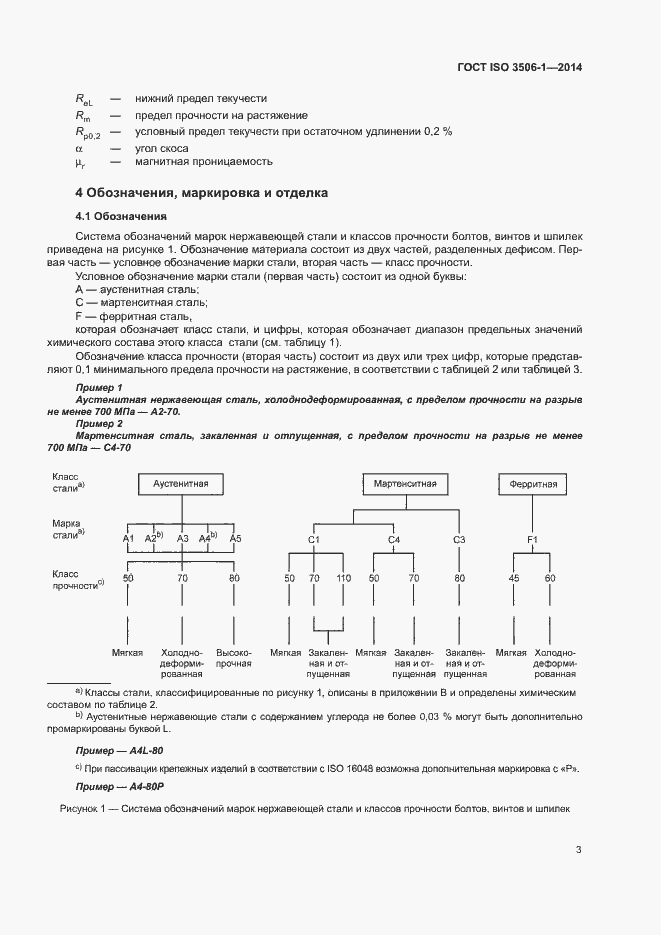

Область и условия применения: Настоящий стандарт устанавливает механические свойства болтов, винтов и шпилек, изготовленных из аустенитных, мартенситных и ферритных коррозионно-стойких нержавеющих сталей при испытании в условиях с температурой окружающей среды от 10 °С до 35 °С. Механические свойства изменяются при повышении или понижении температуры. Настоящий стандарт распространяется на болты, винты и шпильки: - c номинальным диаметром резьбы d < или = 39 мм; - с треугольной метрической резьбой, с диаметрами и шагами по ISO 68-1, ISO 261 и ISO 262; - любой конструкции. Настоящий стандарт не распространяется на болты, винты и шпильки со специальными свойствами, такими как свариваемость. Настоящий стандарт не устанавливает требования к коррозионной стойкости или стойкости к окислению в особых условиях окружающей среды. Часть информации о материалах, для особых условий окружающей среды, приведена в приложении Е. Определения коррозии и коррозионной стойкости - по ISO 8044. Настоящий стандарт устанавливает классификацию крепежных изделий) Термин «крепежные изделия» используется когда болты, винты и шпильки подразумеваются все вместе.) из коррозионно-стойкой нержавеющей стали по классам прочности. Некоторые из этих сталей допускается применять при низких температурах до минус 200 °С, в то время как другие – при высоких температурах среды до 800 °С. Информация о влиянии температуры на механические свойства приведена в приложении F
