ГОСТ ISO 3506-4-2014 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 4. Самонарезающие винты

ГОСТ ИСО

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ ISO 3506-4-2014

Статус: Действует

Тип: ГОСТ ИСО

Название русское: Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 4. Самонарезающие винты

Название английское: Mechanical properties of corrosion-resistant stainless steel fasteners. Part 4. Tapping screws

Даты и сроки

Дата регистрации: 10-20-14

Дата издания: 10-23-15

Дата введения в действие: 01-01-17

Дата завершения срока действия: -

Применение и описание

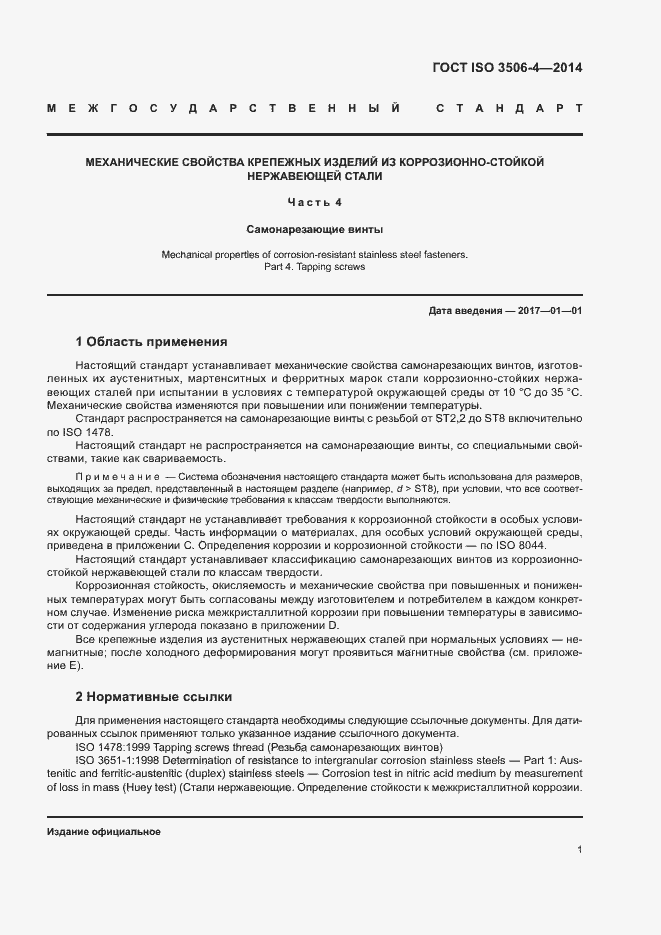

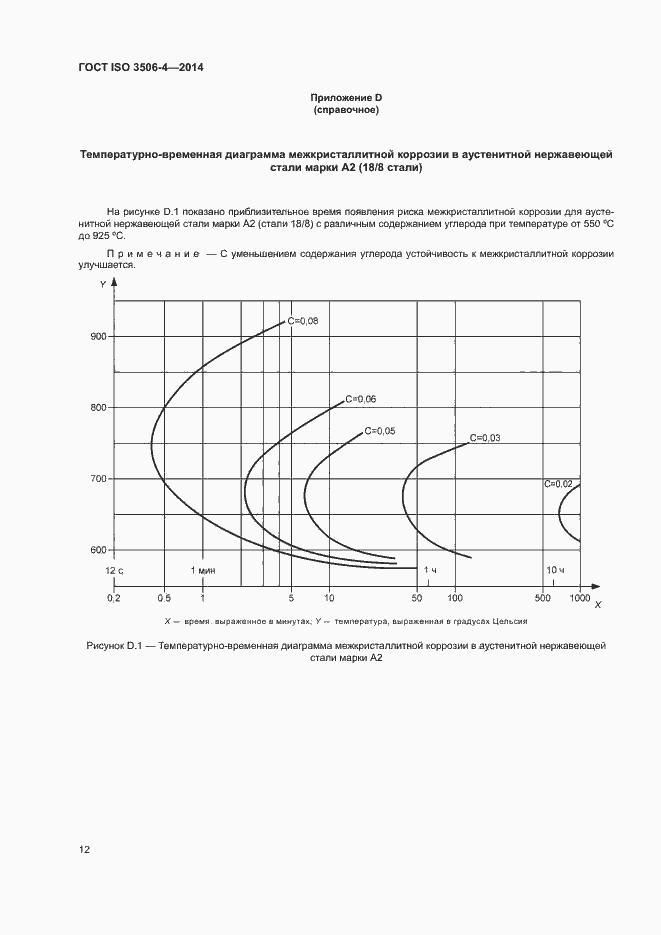

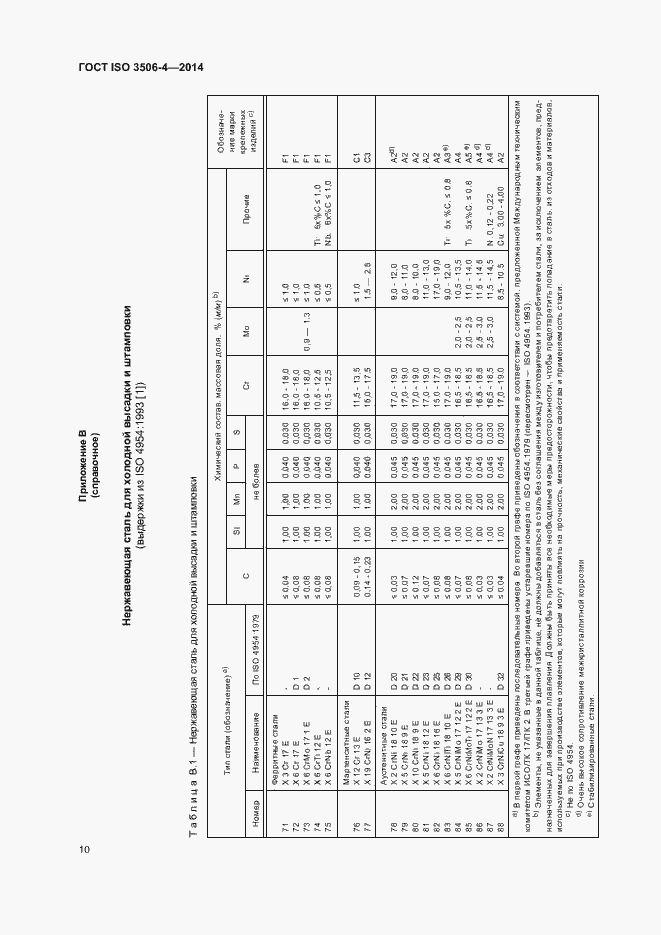

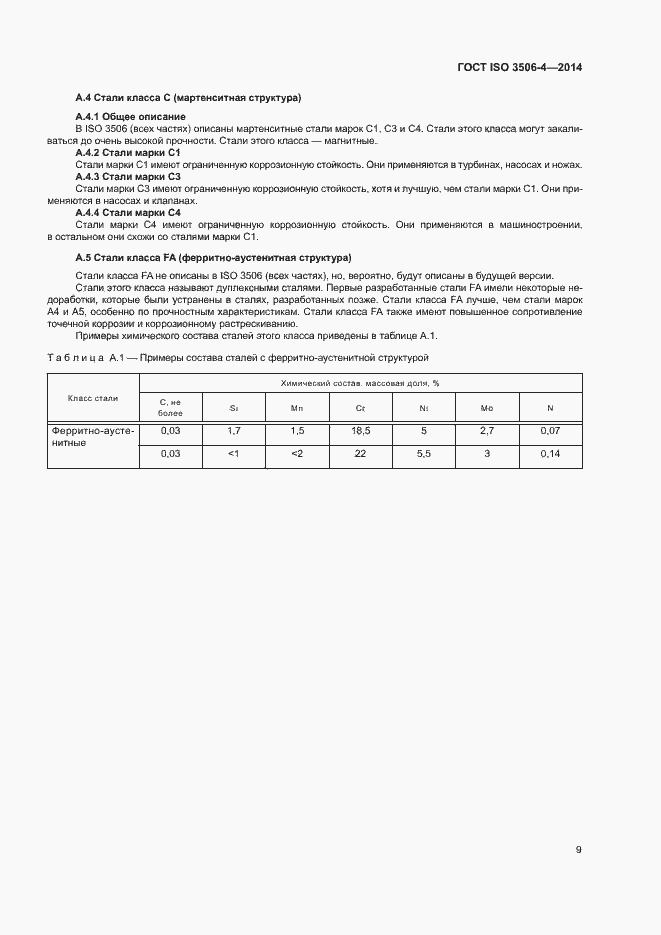

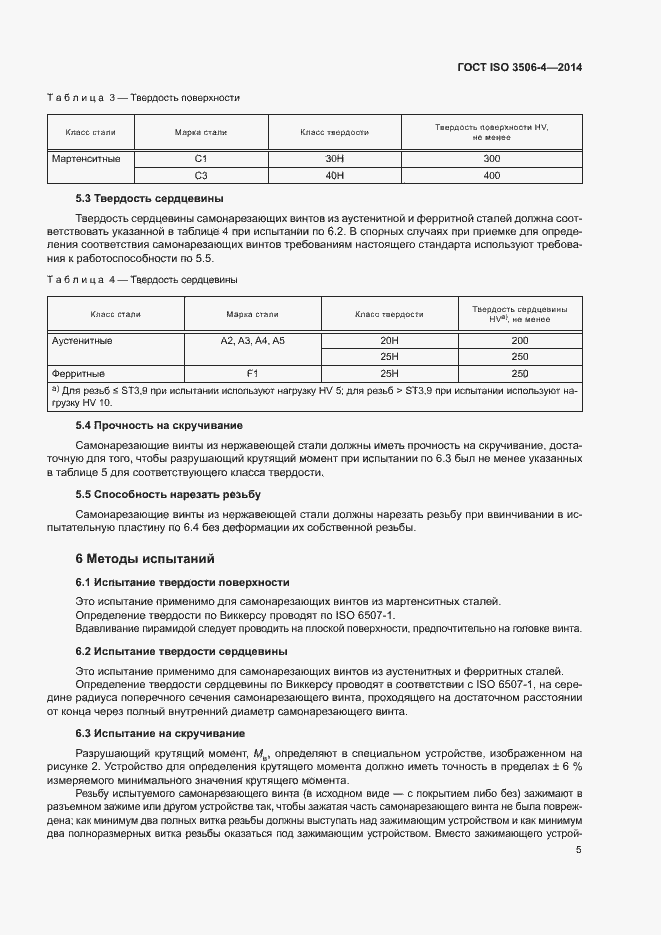

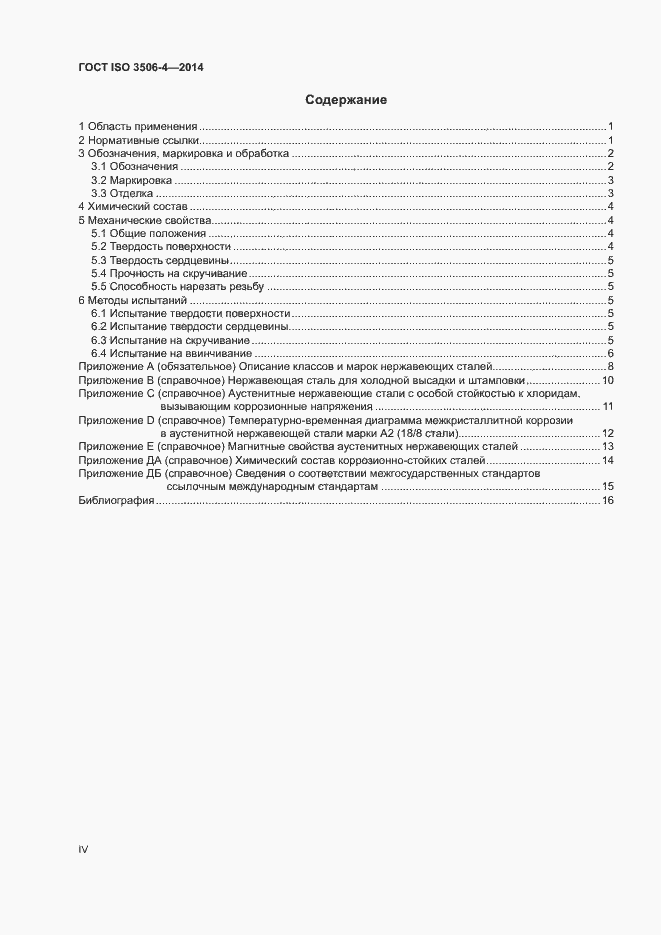

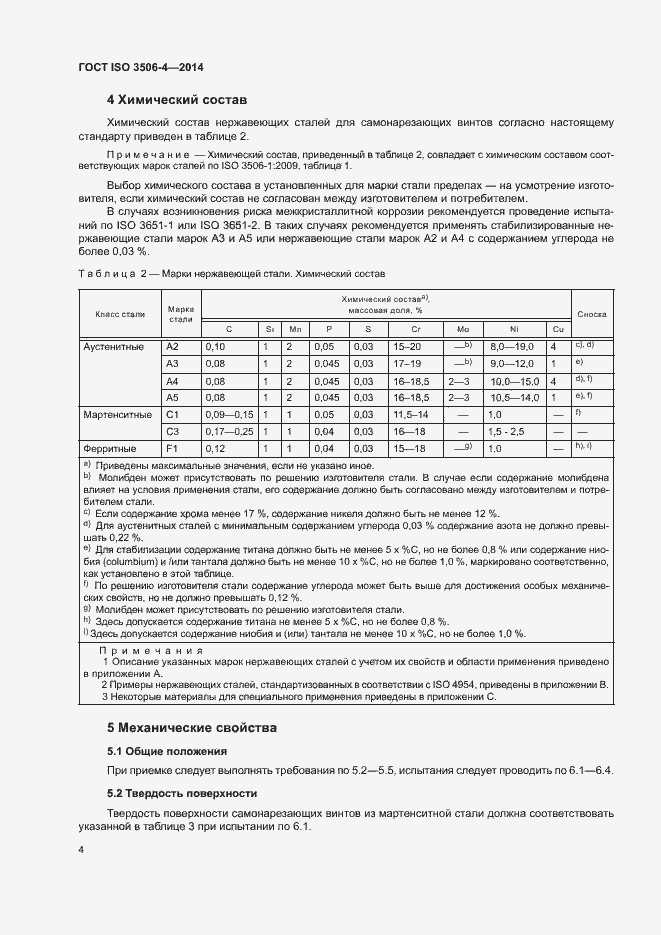

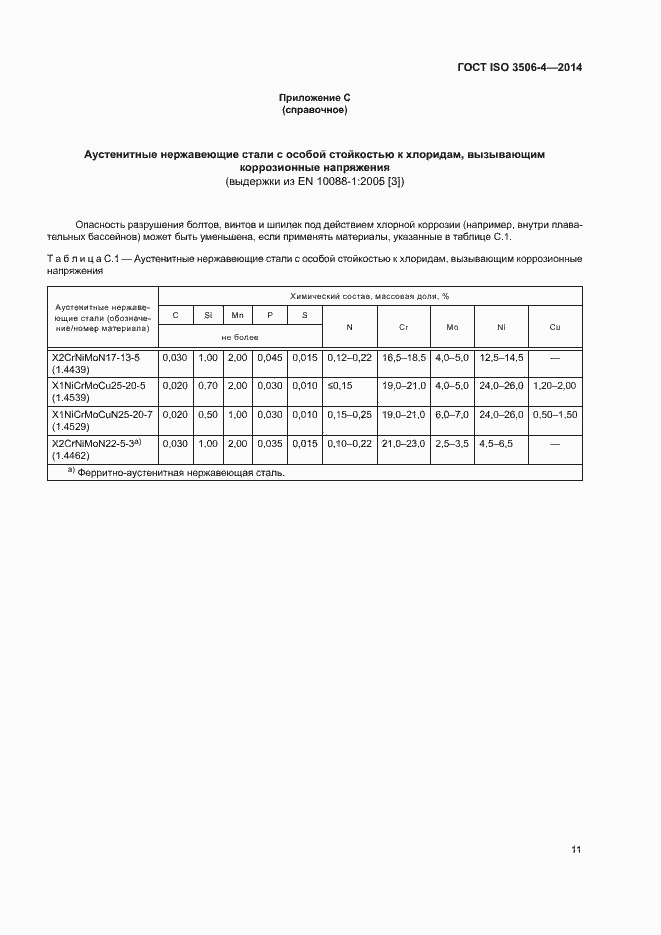

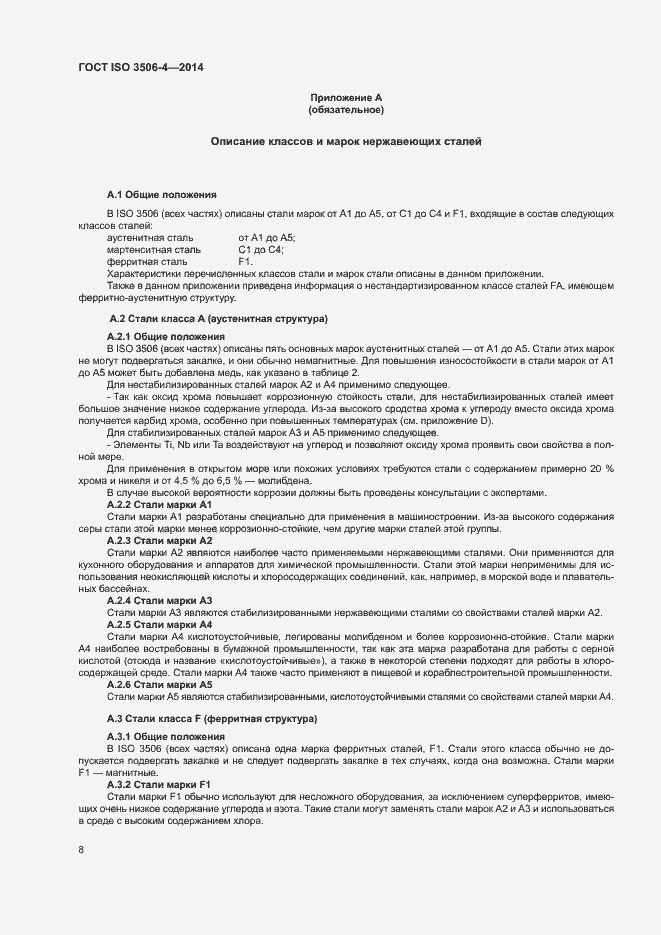

Область и условия применения: Настоящий стандарт устанавливает механические свойства самонарезающих винтов, изготовленных их аустенитных, мартенситных и ферритных марок стали коррозионно-стойких нержавеющих сталей при испытании в условиях с температурой окружающей среды от 10 °С до 35 °С. Механические свойства изменяются при повышении или понижении температуры. Стандарт распространяется на самонарезающие винты с резьбой от ST2,2 до ST8 включительно по ISO 1478. Настоящий стандарт не распространяется на самонарезающие винты, со специальными свойствами, такие как свариваемость. Настоящий стандарт не устанавливает требования к коррозионной стойкости в особых условиях окружающей среды. Часть информации о материалах, для особых условий окружающей среды, приведена в приложении C. Определения коррозии и коррозионной стойкости – по ISO 8044. Настоящий стандарт устанавливает классификацию самонарезающих винтов из коррозионно-стойкой нержавеющей стали по классам твердости. Коррозионная стойкость, окисляемость и механические свойства при повышенных и пониженных температурах могут быть согласованы между изготовителем и потребителем в каждом конкретном случае. Изменение риска межкристаллитной коррозии при повышении температуры в зависимости от содержания углерода показано в приложении D. Все крепежные изделия из аустенитных нержавеющих сталей при нормальных условиях – немагнитные; после холодного деформирования могут проявиться магнитные свойства (см. приложение E).
