ГОСТ 32484.4-2013 Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Система HV - комплекты шестигранных болтов и гаек

ГОСТ

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ 32484.4-2013

Статус: Действует

Тип: ГОСТ

Название русское: Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Система HV - комплекты шестигранных болтов и гаек

Название английское: High-strength structural bolting assemblies for preloading. System HV - Hexagon bolt and nut assemblies

Даты и сроки

Дата регистрации: 11-14-13

Дата издания: 10-02-14

Дата введения в действие: 07-01-15

Дата завершения срока действия: -

Применение и описание

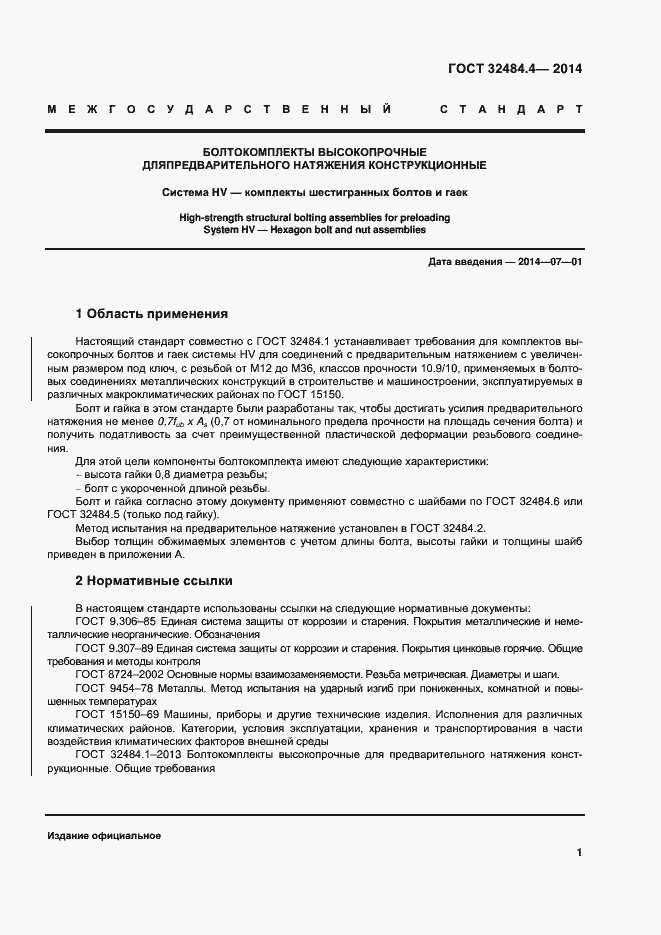

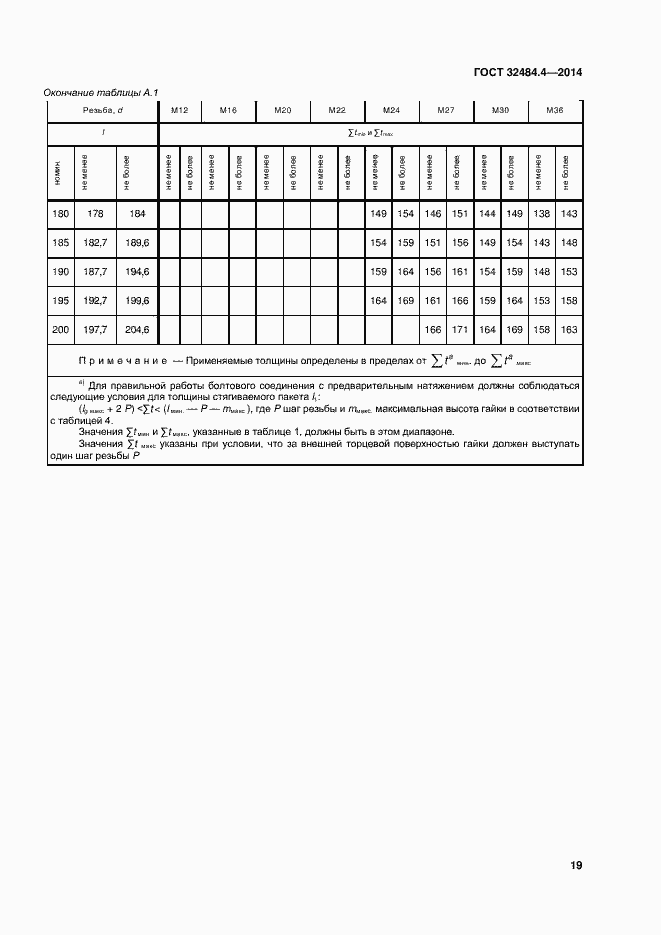

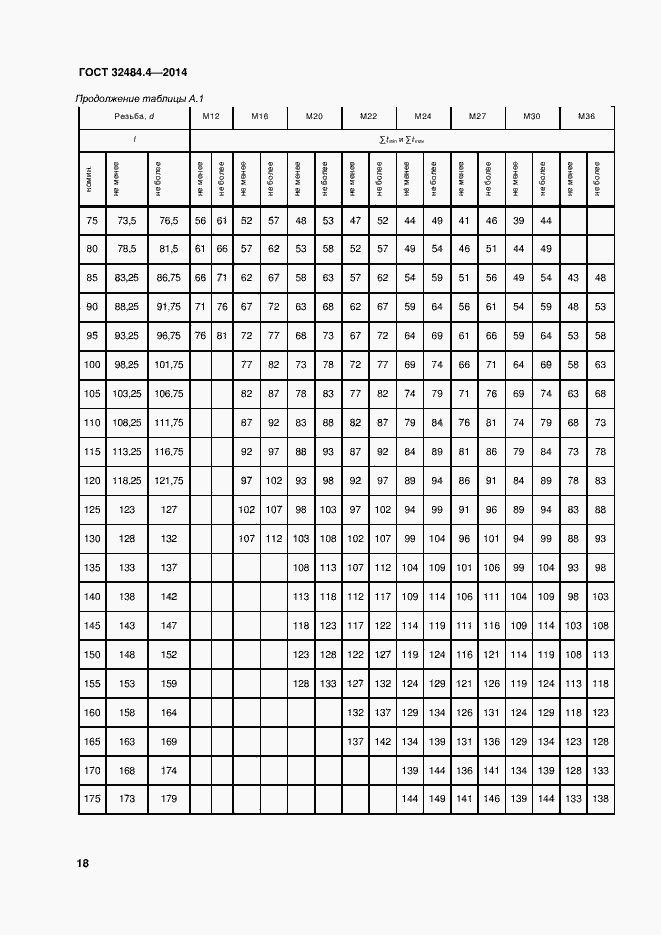

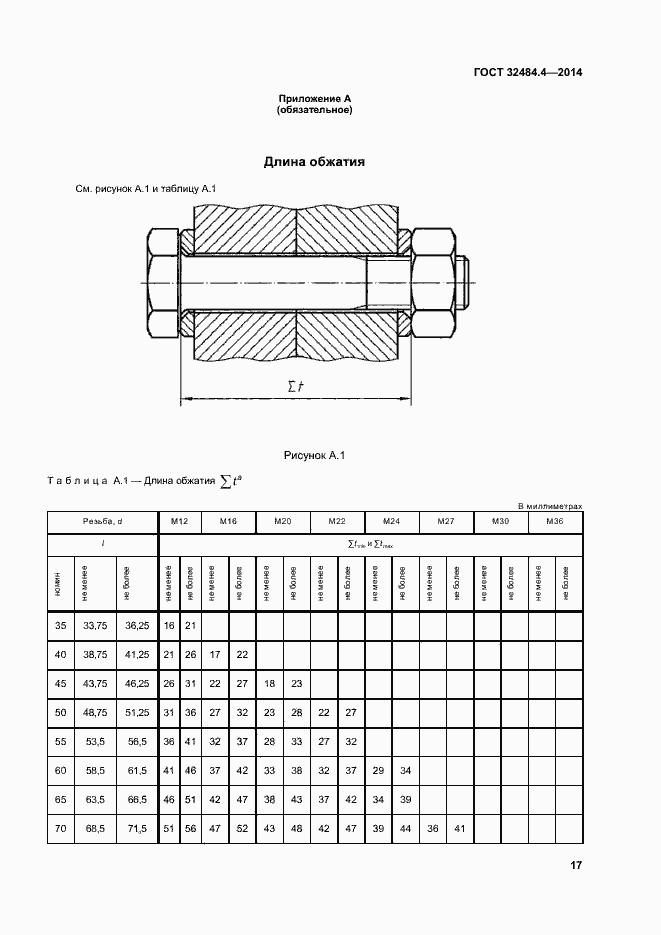

Область и условия применения: Настоящий стандарт совместно с ГОСТ 32484.1 устанавливает требования для комплектов высокопрочных болтов и гаек системы HV для соединений с предварительным натяжением с увеличенным размером под ключ, с резьбой от М12 до М36, классов прочности 10.9/10, применяемых в болтовых соединениях металлических конструкций в строительстве и машиностроении, эксплуатируемых в различных макроклиматических районах по ГОСТ 15150. Болт и гайка в этом стандарте были разработаны так, чтобы достигать усилия предварительного натяжения не менее 0,7fub x As (0,7 от номинального предела прочности на площадь сечения болта) и получить податливость за счет преимущественной пластической деформации резьбового соединения. Для этой цели компоненты болтокомплекта имеют следующие характеристики: - высота гайки 0,8 диаметра резьбы; - болт с укороченной длиной резьбы. Болт и гайка согласно этому документу применяют совместно с шайбами по ГОСТ 32484.6 или ГОСТ 32484.5 (только под гайку). Метод испытания на предварительное натяжение установлен в ГОСТ 32484.2. Выбор толщин обжимаемых элементов с учетом длины болта, высоты гайки и толщины шайб приведен в приложении А

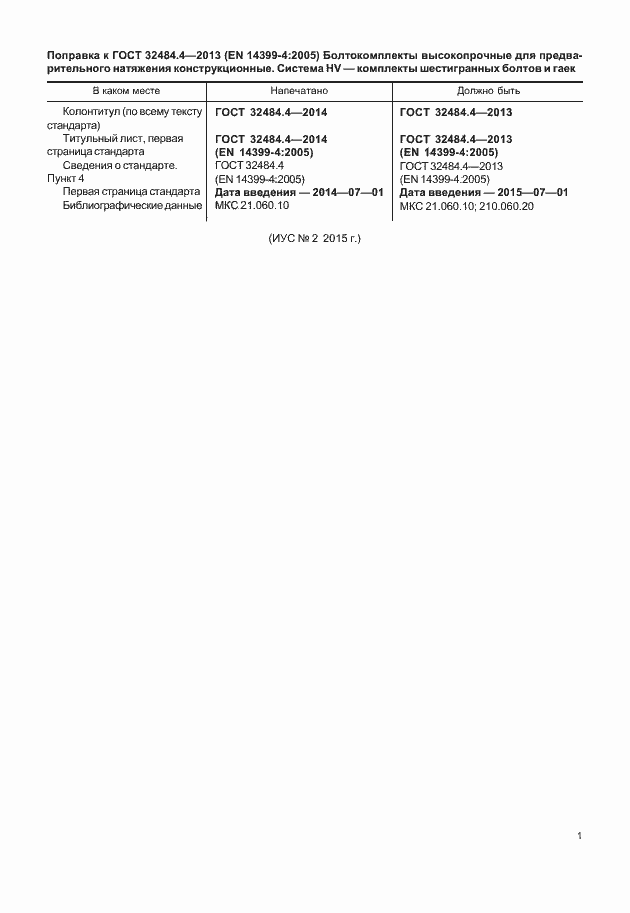

Приложение №1: Поправка к ГОСТ 32484.4-2013 Обозначение: Поправка к ГОСТ 32484.4-2013 Дата введения в действие: 04.03.2015
