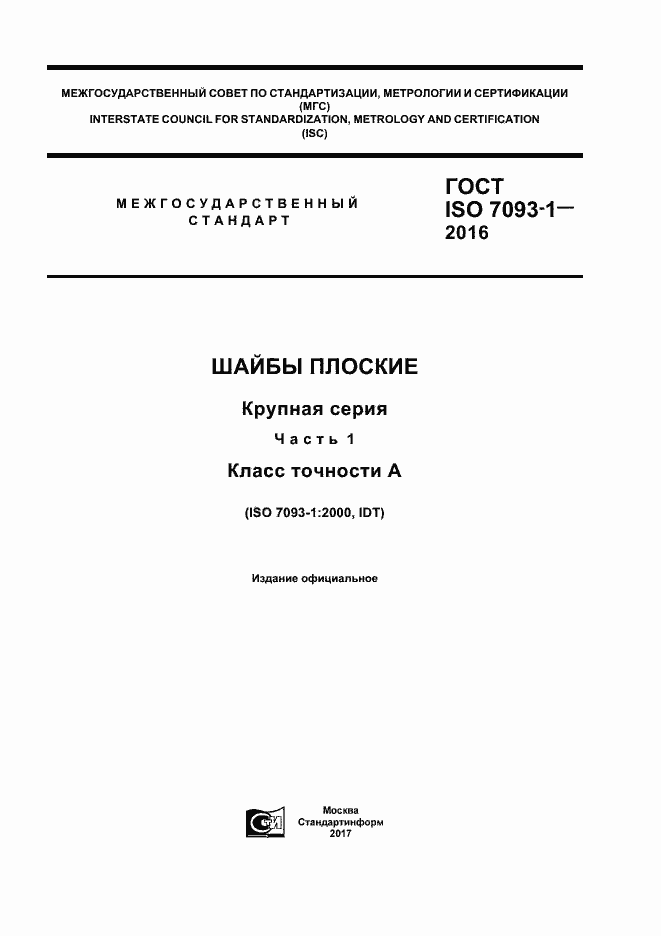

ГОСТ ISO 7093-1-2016 Шайбы плоские. Крупная серия. Часть 1. Класс точности А

ГОСТ ИСО

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ ISO 7093-1-2016

Статус: Действует

Тип: ГОСТ ИСО

Название русское: Шайбы плоские. Крупная серия. Часть 1. Класс точности А

Название английское: Plain washers. Large series. Part 1. Product grade A

Даты и сроки

Дата регистрации: 10-25-16

Дата издания: 06-30-17

Дата введения в действие: 01-01-23

Дата завершения срока действия: -

Применение и описание

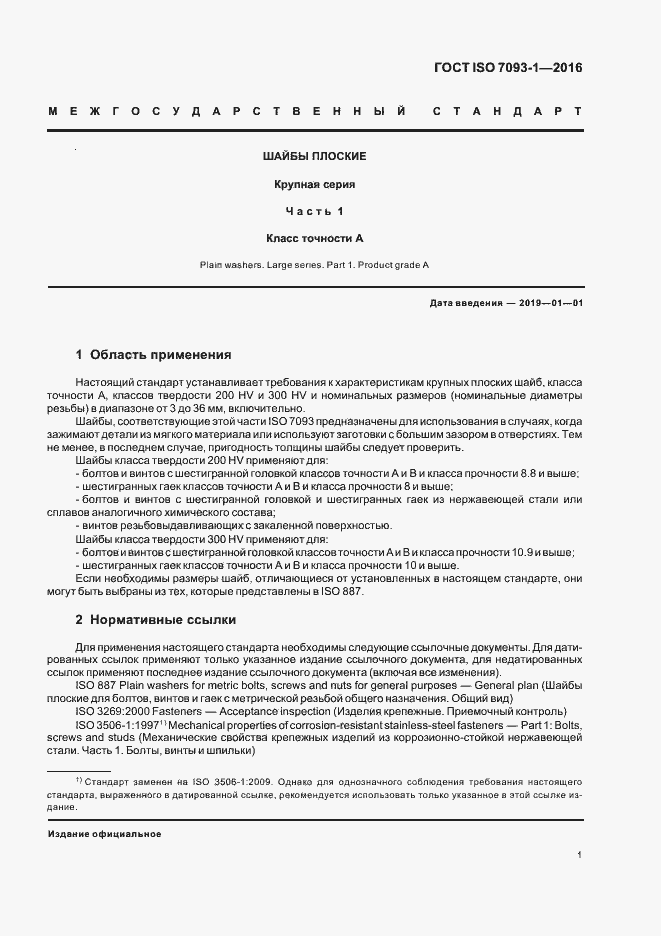

Область и условия применения: Настоящий стандарт устанавливает требования к характеристикам крупных плоских шайб, класса точности А, классов твердости 200 HV и 300 HV и номинальных размеров (номинальные диаметры резьбы) в диапазоне от 3 до 36 мм, включительно. Шайбы, соответствующие этой части ISO 7093 предназначены для использования в случаях, когда зажимают детали из мягкого материала или используют заготовки с большим зазором в отверстиях. Тем не менее, в последнем случае, пригодность толщины шайбы следует проверить. Шайбы класса твердости 200 HV применяют для: - болтов и винтов с шестигранной головкой классов точности А и В и класса прочности 8.8 и выше; - шестигранных гаек классов точности А и В и класса прочности 8 и выше; - болтов и винтов с шестигранной головкой и шестигранных гаек из нержавеющей стали или сплавов аналогичного химического состава; - винтов резьбовыдавливающих с закаленной поверхностью. Шайбы класса твердости 300 HV применяют для: - болтов и винтов с шестигранной головкой классов точности А и В и класса прочности 10.9 и выше; - шестигранных гаек классов точности А и В и класса прочности 10 и выше. Если необходимы размеры шайб, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из тех, которые представлены в ISO 887
