ГОСТ ISO 7093-2-2016 Шайбы плоские. Крупная серия. Часть 2. Класс точности С

ГОСТ ИСО

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ ISO 7093-2-2016

Статус: Действует

Тип: ГОСТ ИСО

Название русское: Шайбы плоские. Крупная серия. Часть 2. Класс точности С

Название английское: Plain washers. Large series. Part 2. Product grade C

Даты и сроки

Дата регистрации: 10-25-16

Дата издания: 06-28-17

Дата введения в действие: 01-01-23

Дата завершения срока действия: -

Применение и описание

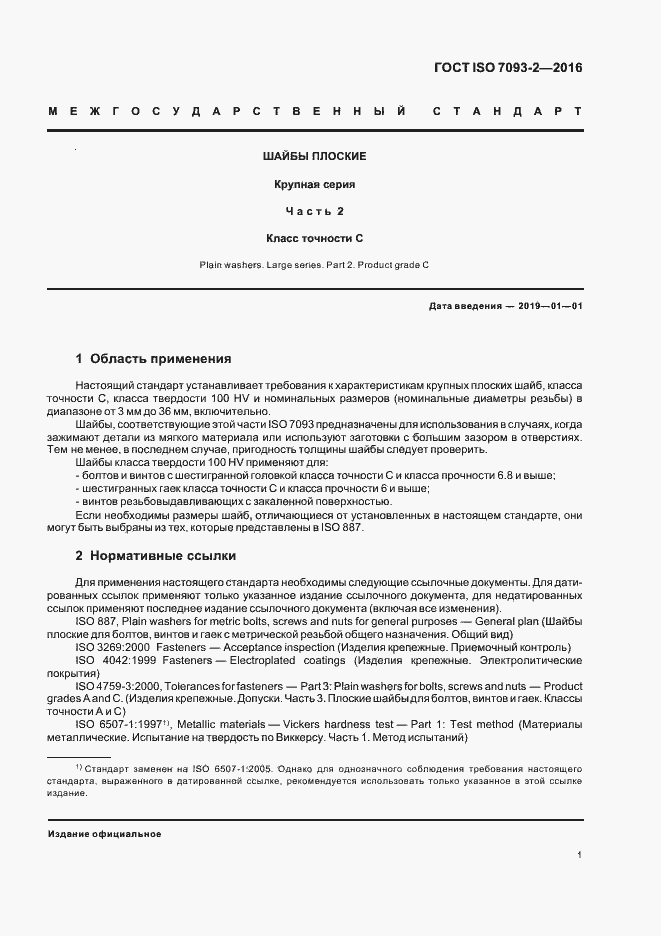

Область и условия применения: Настоящий стандарт устанавливает требования к характеристикам крупных плоских шайб, класса точности С, класса твердости 100 HV и номинальных размеров (номинальные диаметры резьбы) в диапазоне от 3 мм до 36 мм, включительно. Шайбы, соответствующие этой части ISO 7093 предназначены для использования в случаях, когда зажимают детали из мягкого материала или используют заготовки с большим зазором в отверстиях. Тем не менее, в последнем случае, пригодность толщины шайбы следует проверить. Шайбы класса твердости 100 HV применяют для: - болтов и винтов с шестигранной головкой класса точности С и класса прочности 6.8 и выше; - шестигранных гаек класса точности С и класса прочности 6 и выше; - винтов резьбовыдавливающих с закаленной поверхностью. Если необходимы размеры шайб, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из тех, которые представлены в ISO 887
