ГОСТ 2.710-81 Единая система конструкторской документации. Обозначения буквенно-цифровые в электрических схемах

ГОСТ

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ 2.710-81
Статус: Действует
Тип: ГОСТ
Название русское: Единая система конструкторской документации. Обозначения буквенно-цифровые в электрических схемах
Название английское: Unified system for design documentation. Alpha-numerical designations in electrical diagrams

Даты и сроки

Дата издания: 11-01-07
Дата введения в действие: 06-30-81
Дата завершения срока действия: -

Применение и описание

Область и условия применения: Настоящий стандарт распространяется на электрические схемы, а также на конструкторские документы, содержащие сведения об элементах, устройствах и функциональных группах электрических схем, выполняемых вручную и автоматизированным способом во всех отраслях промышленности, и устанавливает типы условных буквенно-цифровых обозначений элементов, устройств и функциональных групп, а также правила их построения. Стандарт не распространяется на схемы железнодорожной сигнализации, централизации и блокировки

Связи и замены

Заменяющий: -
Взамен: ГОСТ 2.710-75

Изменения и переиздания

Список изменений: №1 от (рег. ) «Срок действия продлен»

Описание стандарта

ГОСТ 2.710-81 Единая система конструкторской документации. Обозначения буквенно-цифровые в электрических схемах

Страницы стандарта

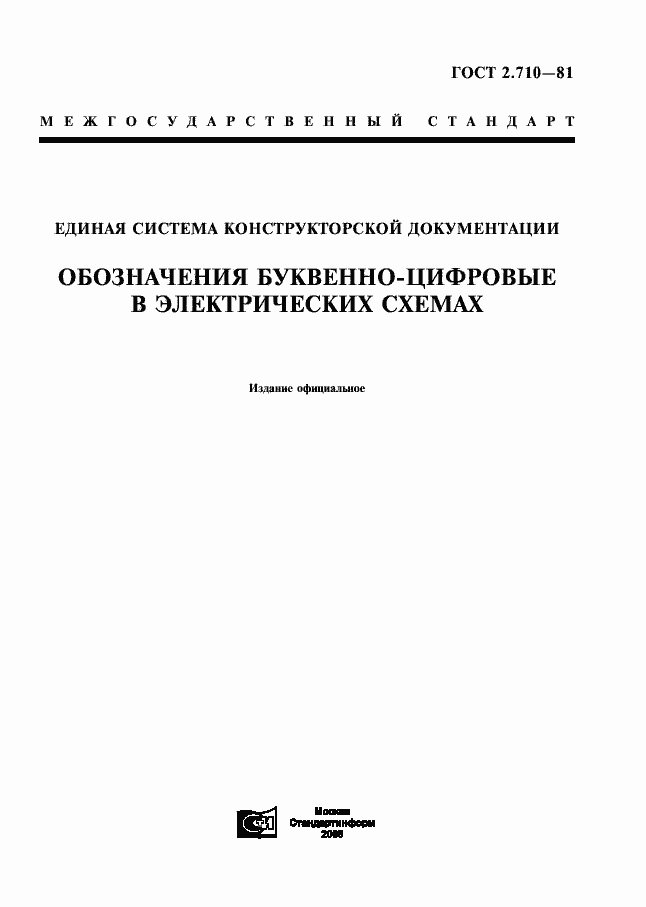

Страница 1 ГОСТ 2.710-81

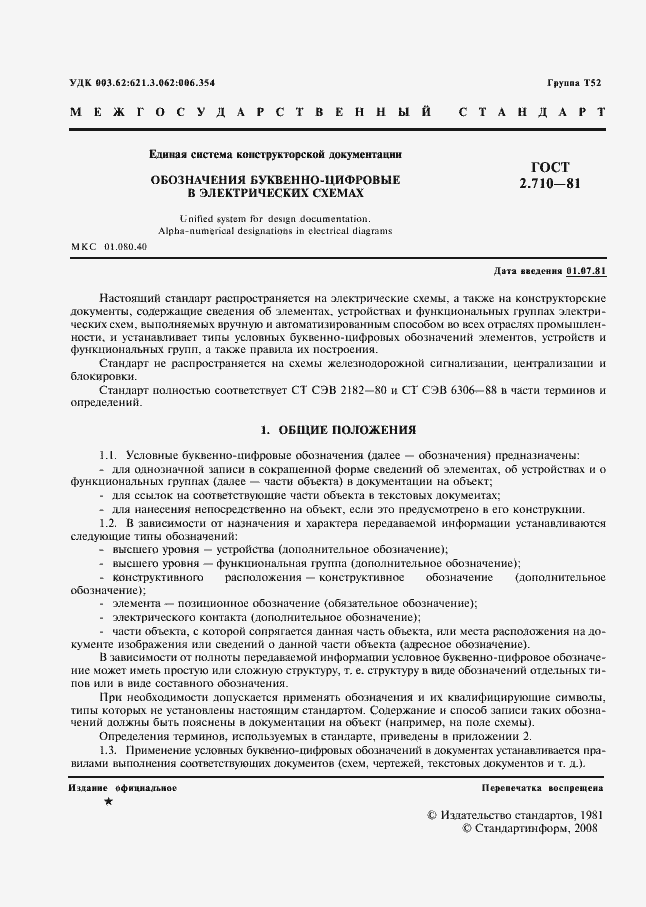

Страница 2 ГОСТ 2.710-81

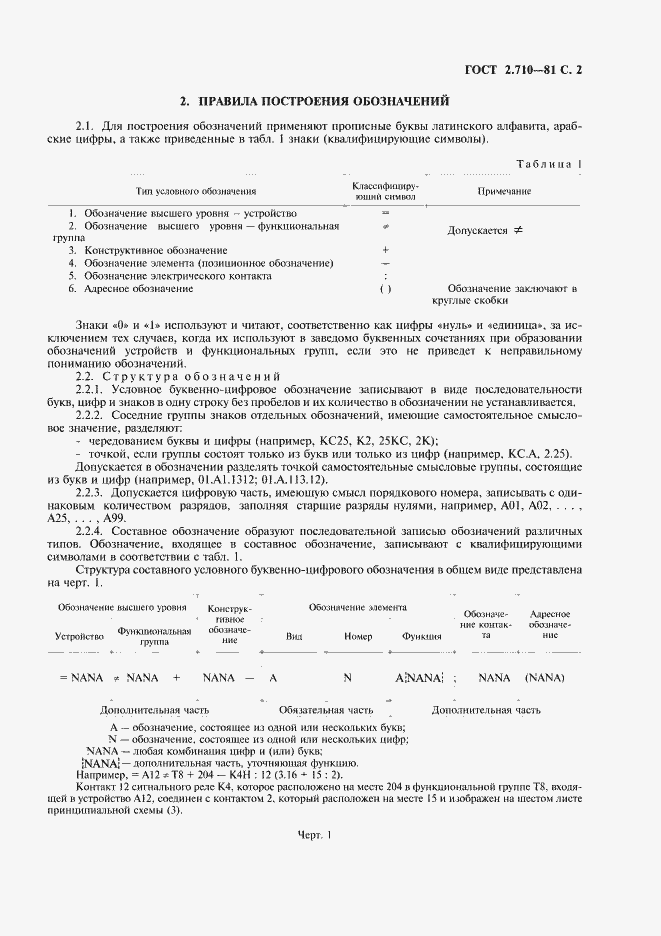

Страница 3 ГОСТ 2.710-81

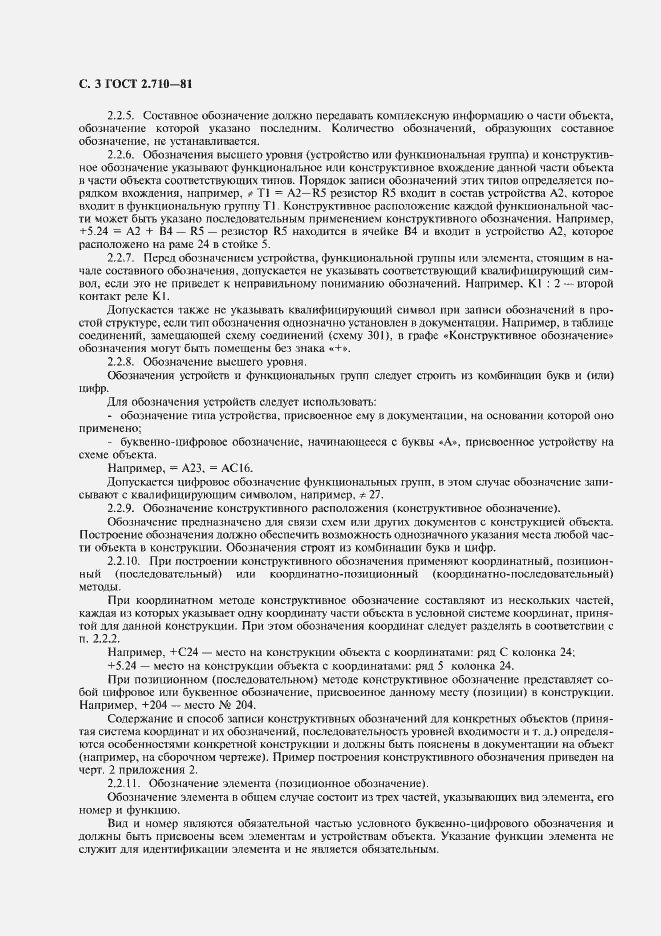

Страница 4 ГОСТ 2.710-81

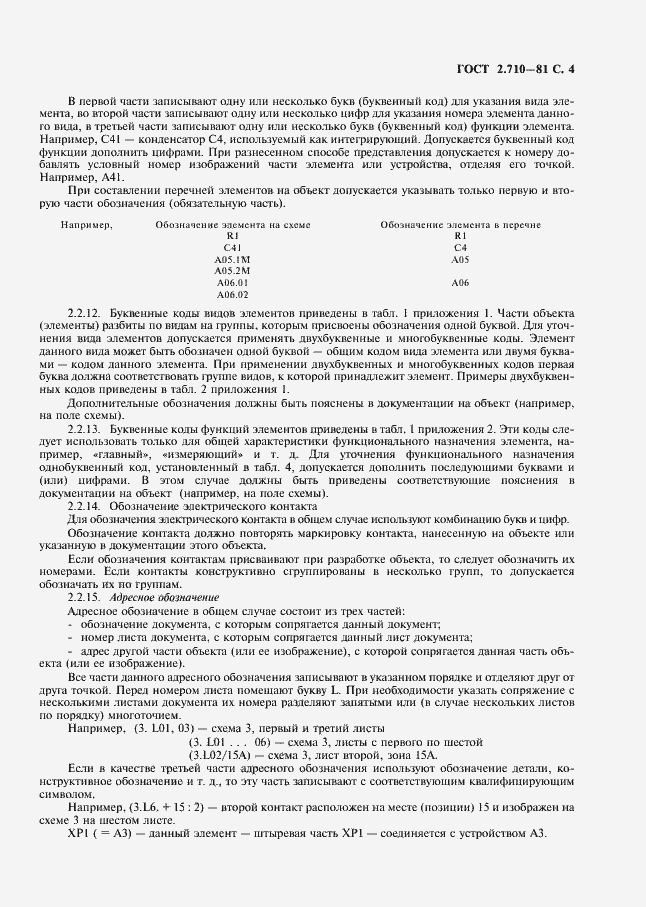

Страница 5 ГОСТ 2.710-81

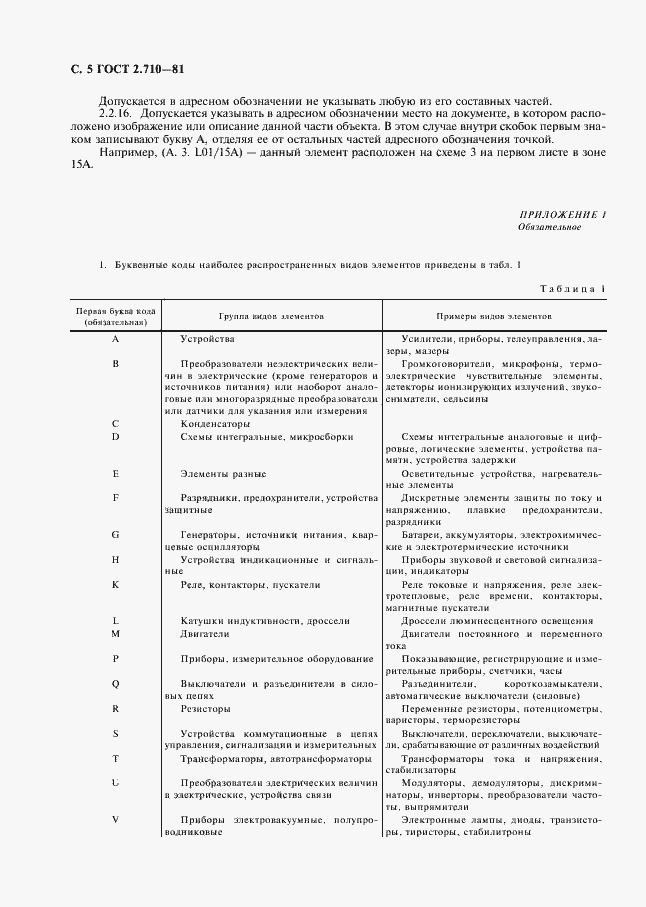

Страница 6 ГОСТ 2.710-81

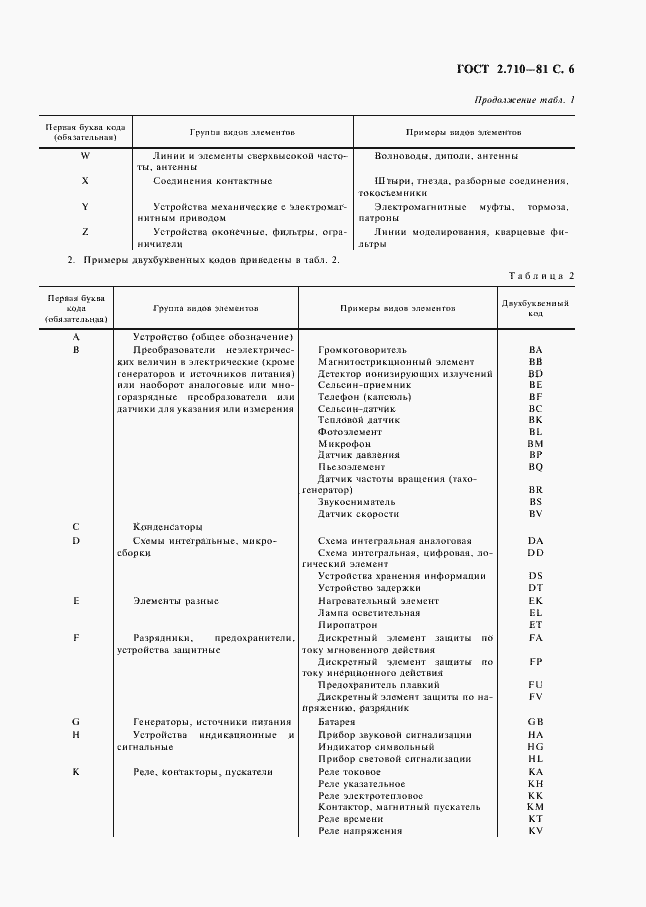

Страница 7 ГОСТ 2.710-81

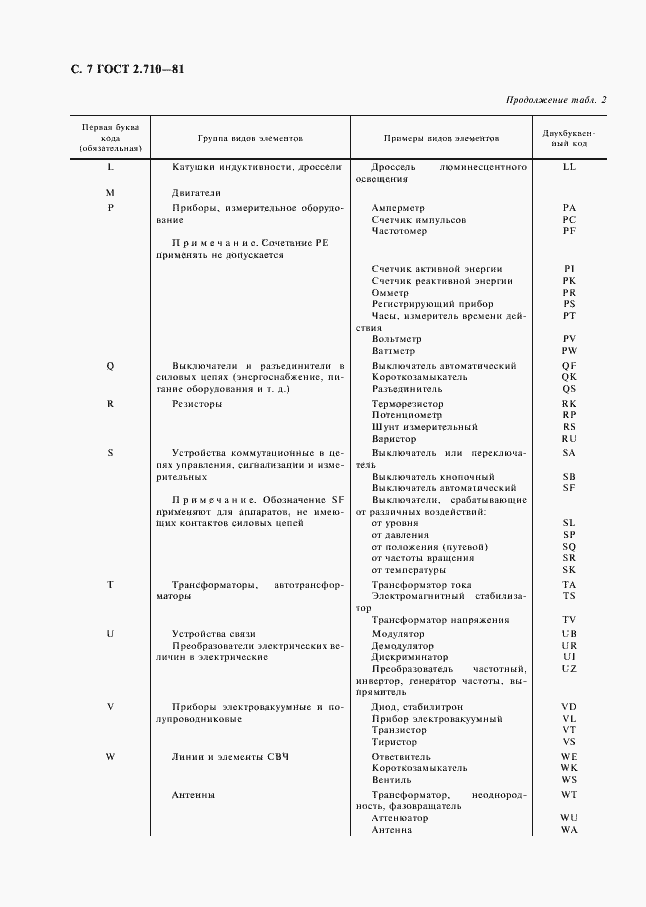

Страница 8 ГОСТ 2.710-81

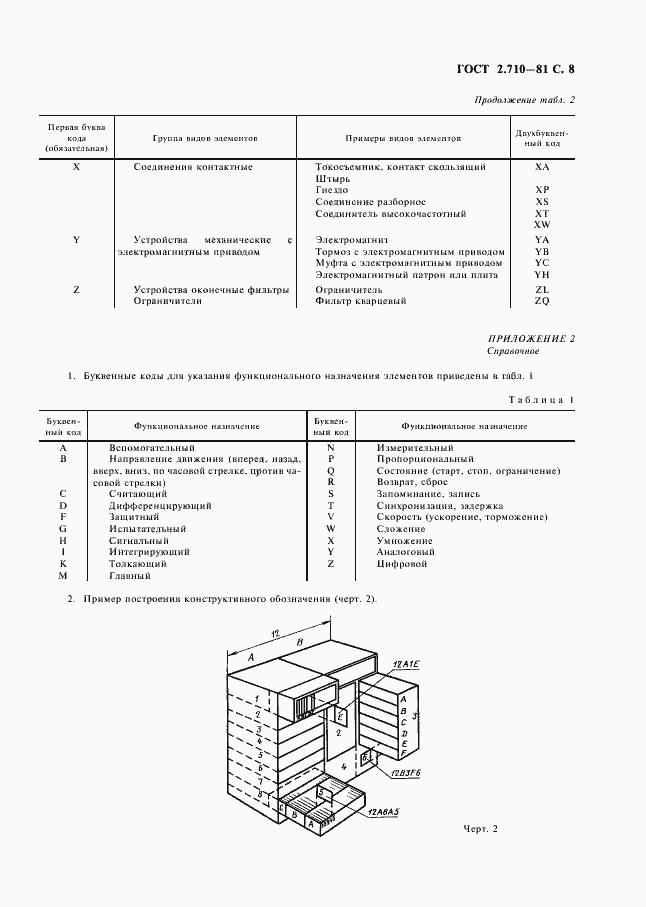

Страница 9 ГОСТ 2.710-81

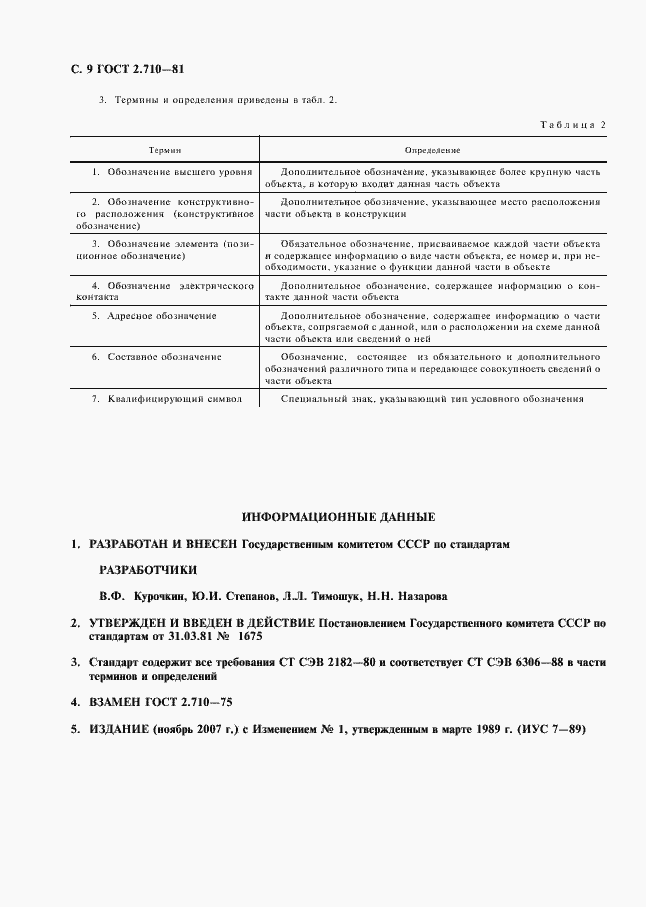

Страница 10 ГОСТ 2.710-81
