ГОСТ 2.729-68
ГОСТ 2.729-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электроизмерительные
ГОСТ
Скачать ГОСТ в PDF или DOC бесплатно
Основная информация
Обозначение:
ГОСТ 2.729-68
Статус:
Действует
Тип:
ГОСТ
Название русское:
Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электроизмерительные
Название английское:
Unified system for design documentation. Graphic identifications in schemes. Electromeasuring apparatus
Даты и сроки
Дата издания:
05-18-10
Дата введения в действие:
01-01-71
Дата завершения срока действия:
-
Применение и описание
Область и условия применения:
Настоящий стандарт устанавливает условные графические обозначения электроизмерительных приборов на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства
Связи и замены
Заменяющий:
-
Взамен в части:
ГОСТ 7624-62 в части разд. 6
Заменяющий в части:
ГОСТ 2.728-74 в части п. 12
Изменения и переиздания
Список изменений:
№1 от (рег. ) «Срок действия продлен» №2 от (рег. ) «Срок действия продлен» №3 от (рег. ) «Срок действия продлен»
Описание стандарта
ГОСТ 2.729-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электроизмерительные

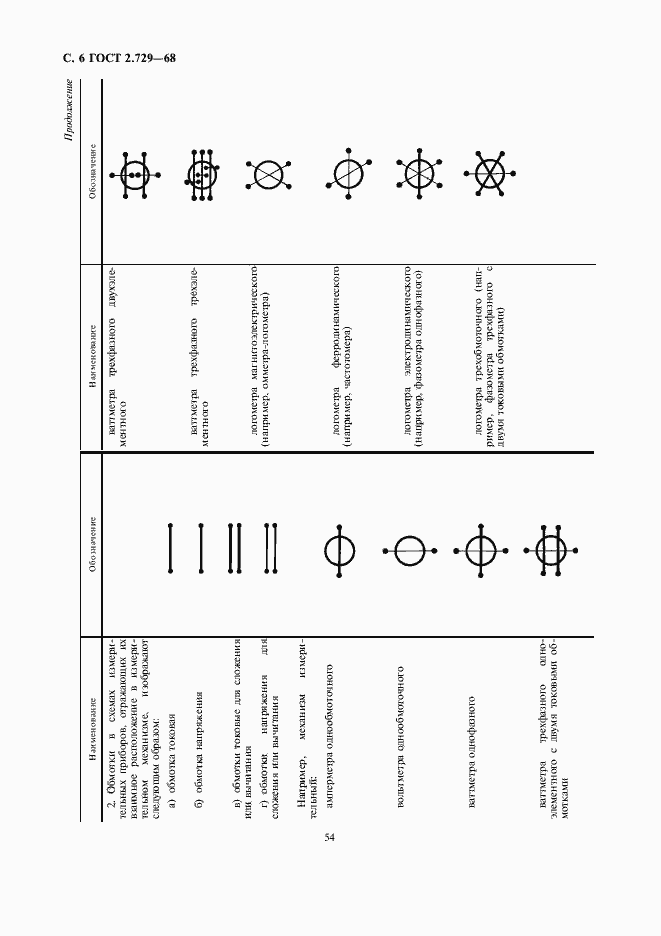

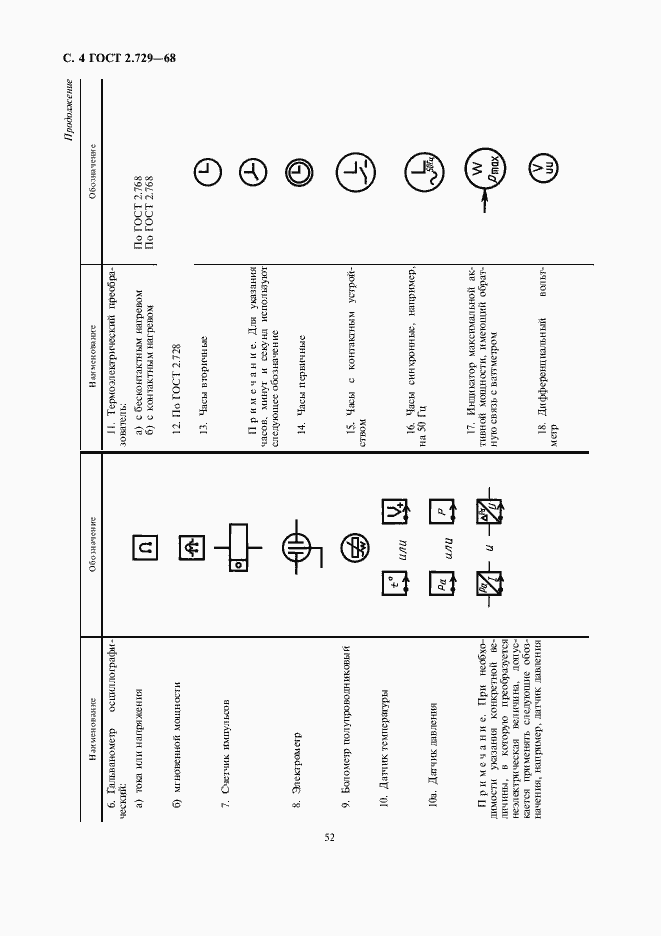

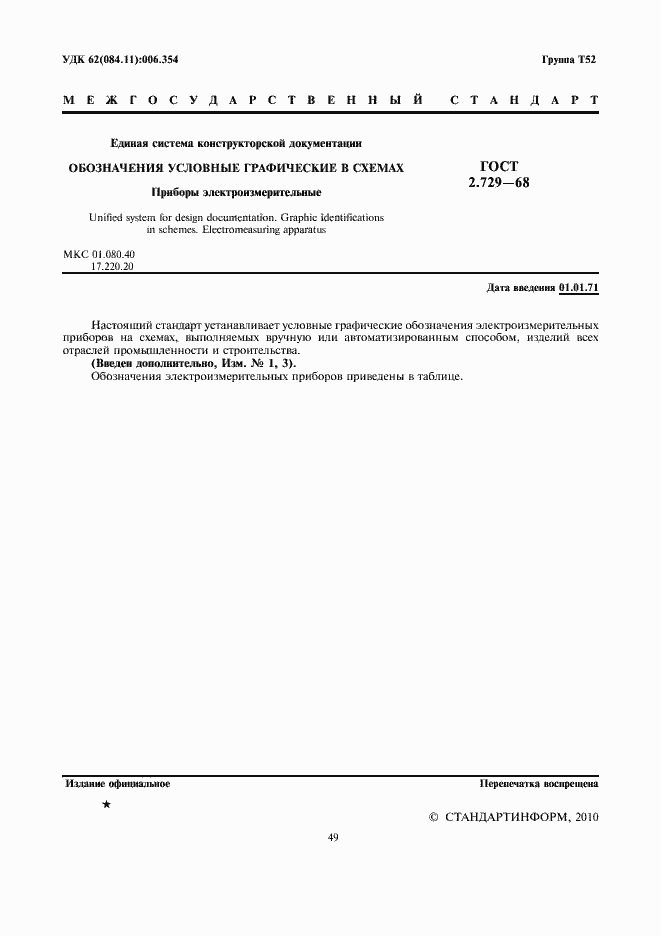

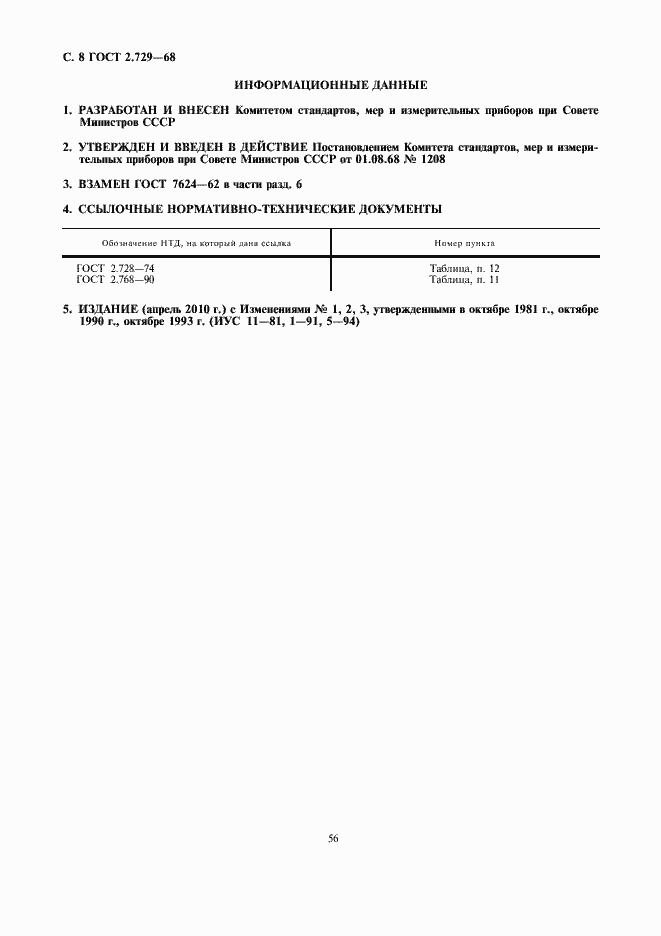

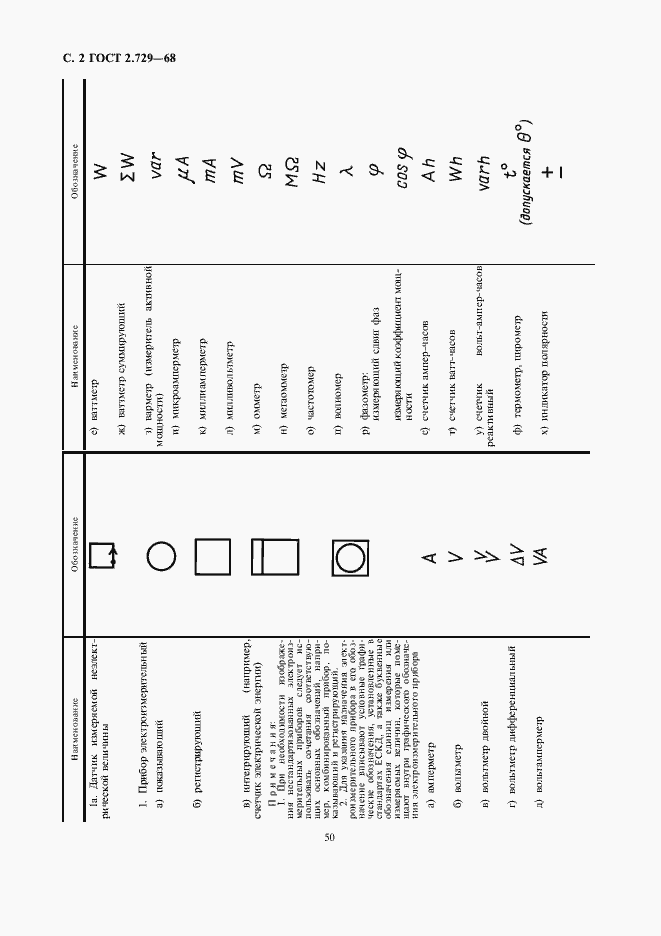

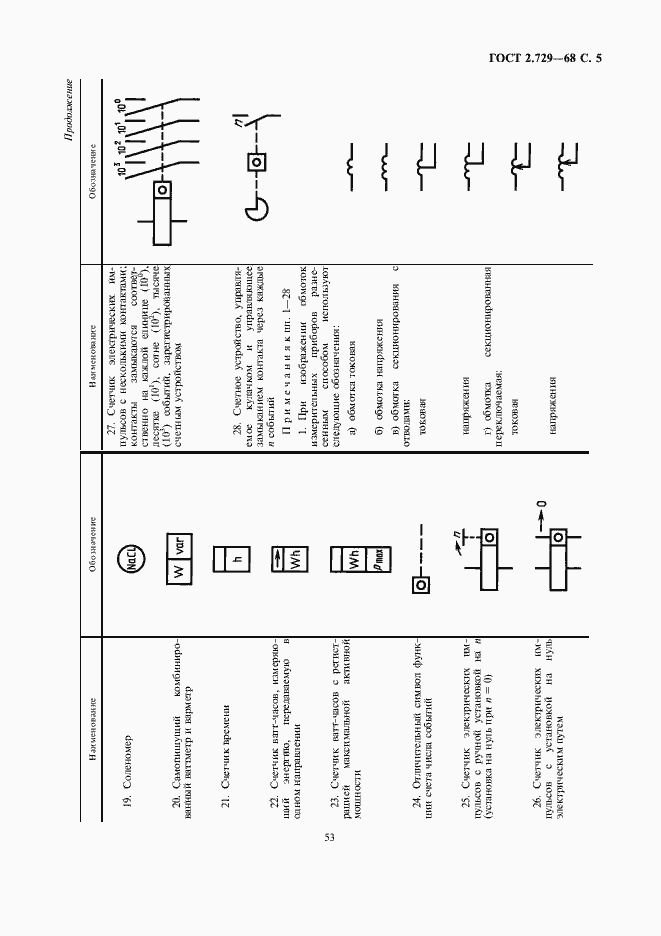

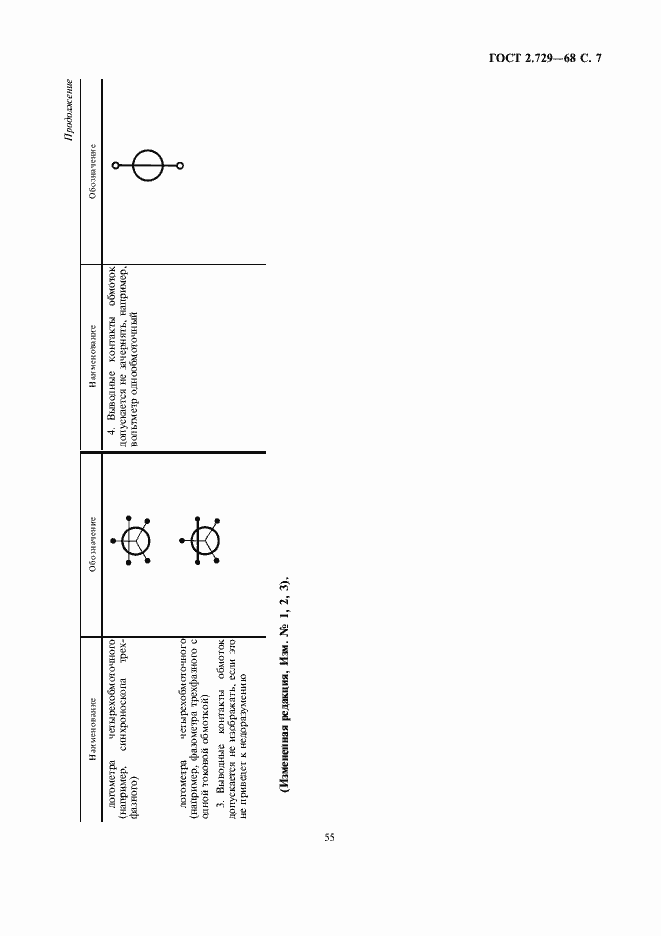

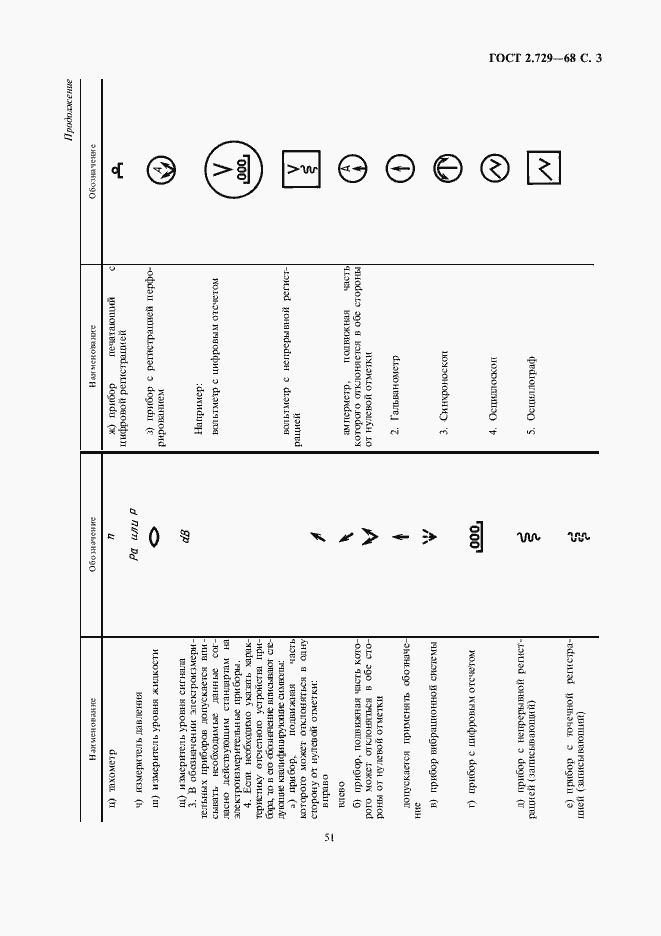

Страницы стандарта
