ГОСТ 24069-80 Основные нормы взаимозаменяемости. Соединения шпоночные с тангенциальными нормальными шпонками. Размеры сечений шпонок и пазов. Допуски и посадки
ГОСТ
Скачать ГОСТ в PDF или DOC бесплатно
Основная информация
Обозначение:
ГОСТ 24069-80
Статус:
Заменен
Тип:
ГОСТ
Название русское:
Основные нормы взаимозаменяемости. Соединения шпоночные с тангенциальными нормальными шпонками. Размеры сечений шпонок и пазов. Допуски и посадки
Название английское:
Basic norms of interchangeability. Keyed joints with normal tangent keys. Dimensions of keys and keyways. Tolerances and fits
Даты и сроки
Дата издания:
09-01-84
Дата введения в действие:
01-01-81
Дата завершения срока действия:
07-01-00
Применение и описание
Область и условия применения:
Настоящий стандарт распространяется на шпоночные соединения с нормальными тангенциальными шпонками и устанавливает размеры и предельные отклонения размеров поперечных сечений шпонок и соответствующих им шпоночных пазов на валах и во втулках. Стандарт полностью соответствует СТ СЭВ 646-77 и международному стандарту ИСО 3117-77 в части, относящейся к шпоночным соединениям, работающим без повышенных ударных нагрузок и без частых изменений направления вращения.
Связи и замены
Заменяющий:
ГОСТ 24069-97
Взамен:
ГОСТ 8796-68
Изменения и переиздания
Список изменений:
№1 от (рег. ) «Срок действия продлен»
Описание стандарта
ГОСТ 24069-80 Основные нормы взаимозаменяемости. Соединения шпоночные с тангенциальными нормальными шпонками. Размеры сечений шпонок и пазов. Допуски и посадки

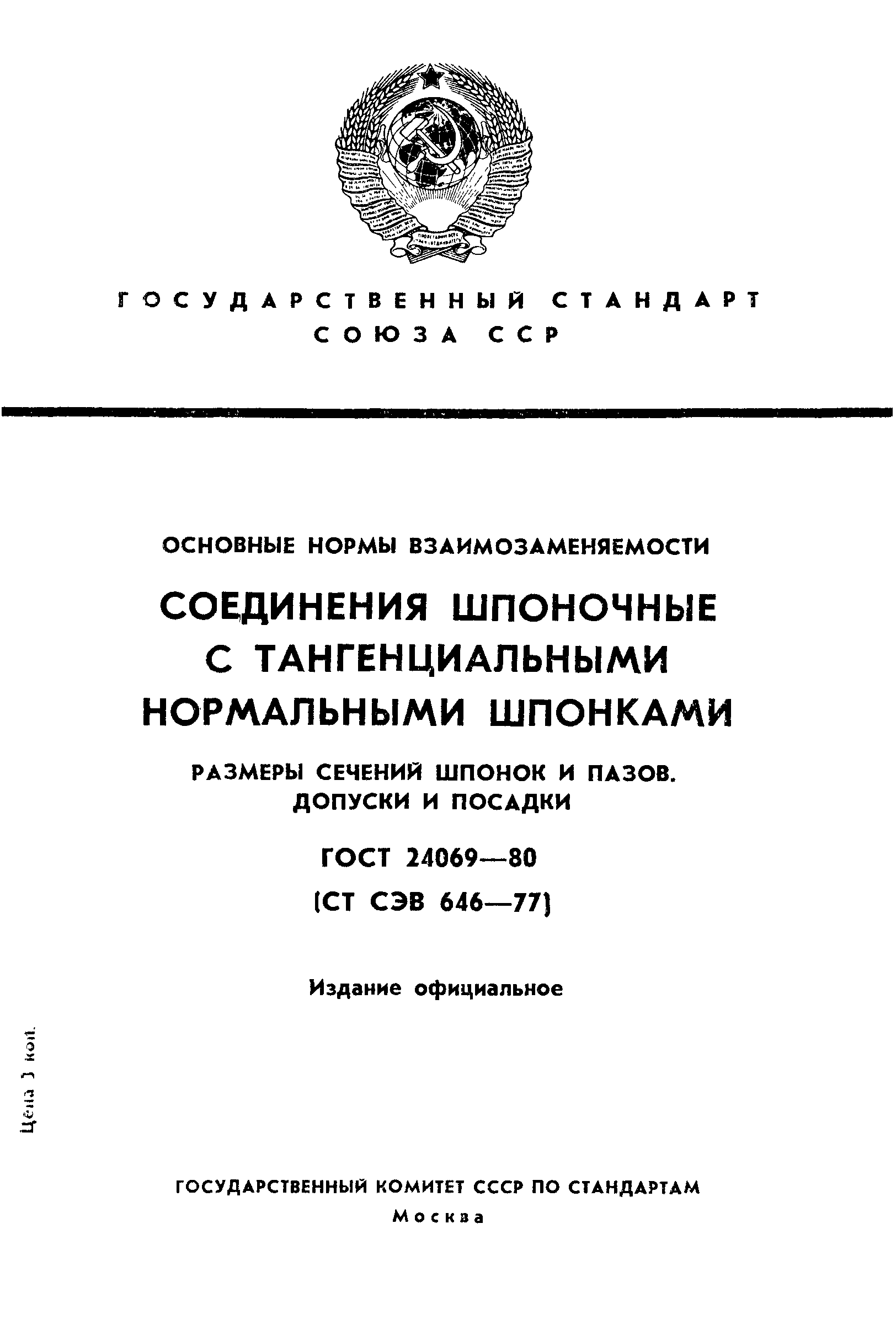

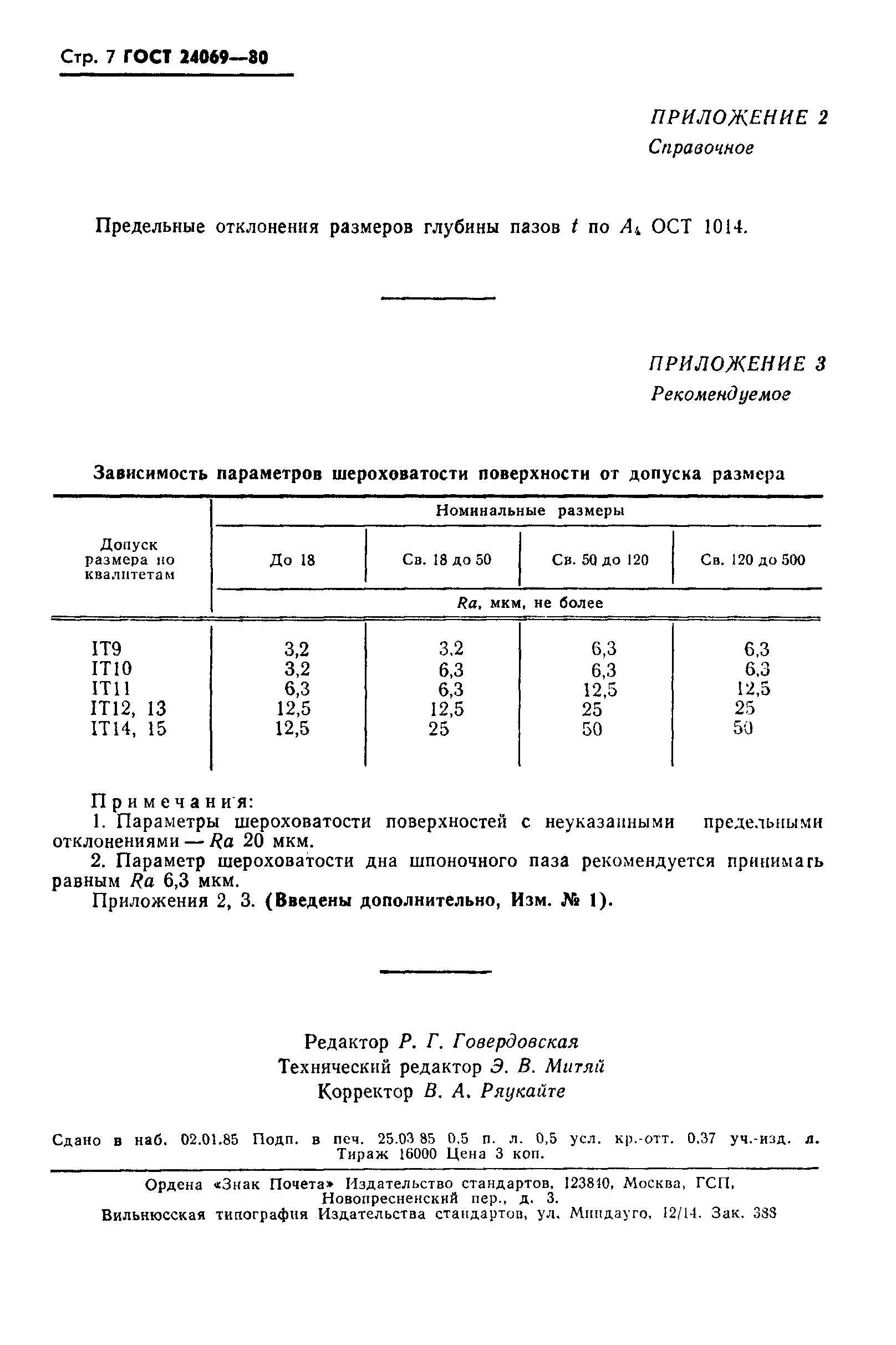

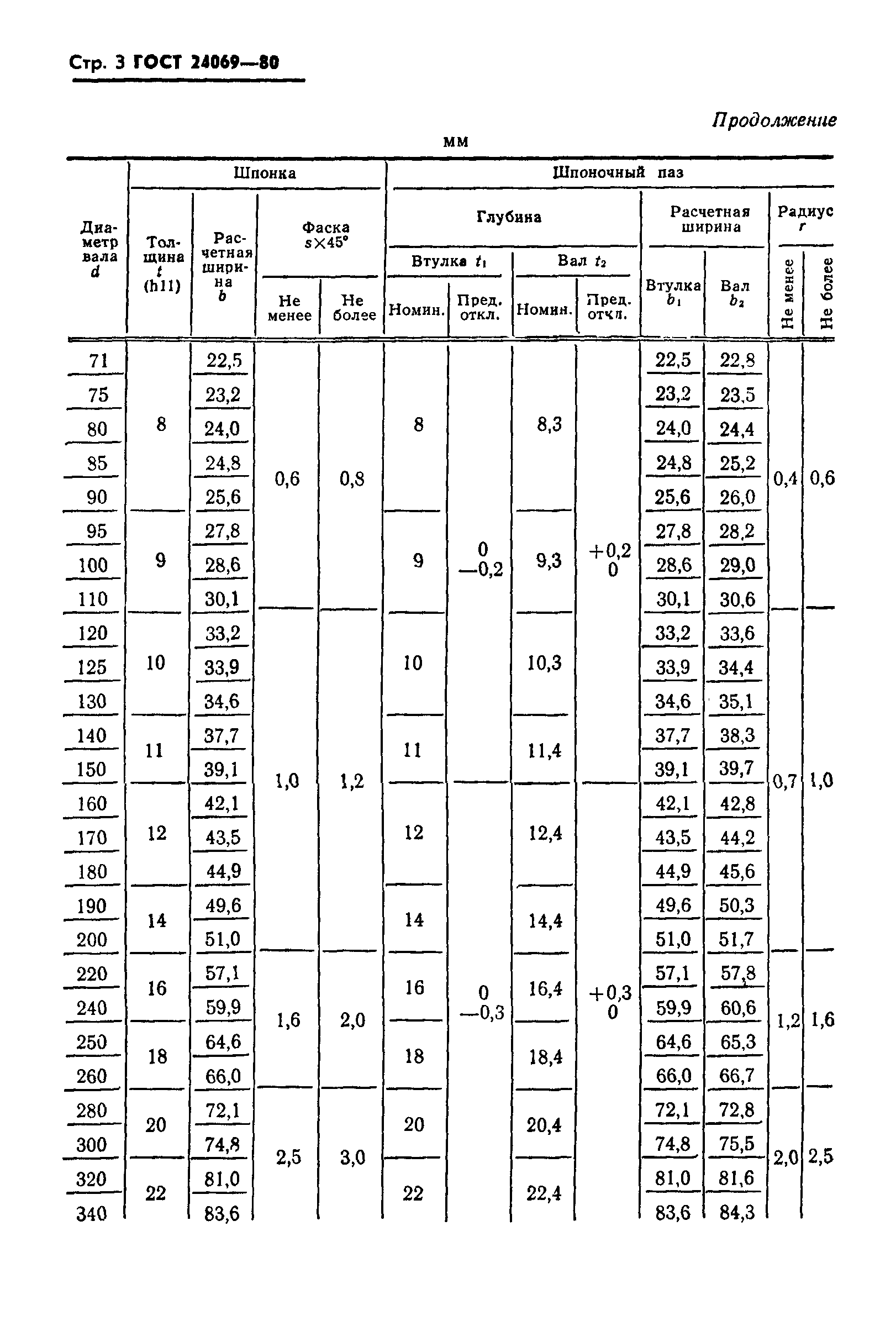

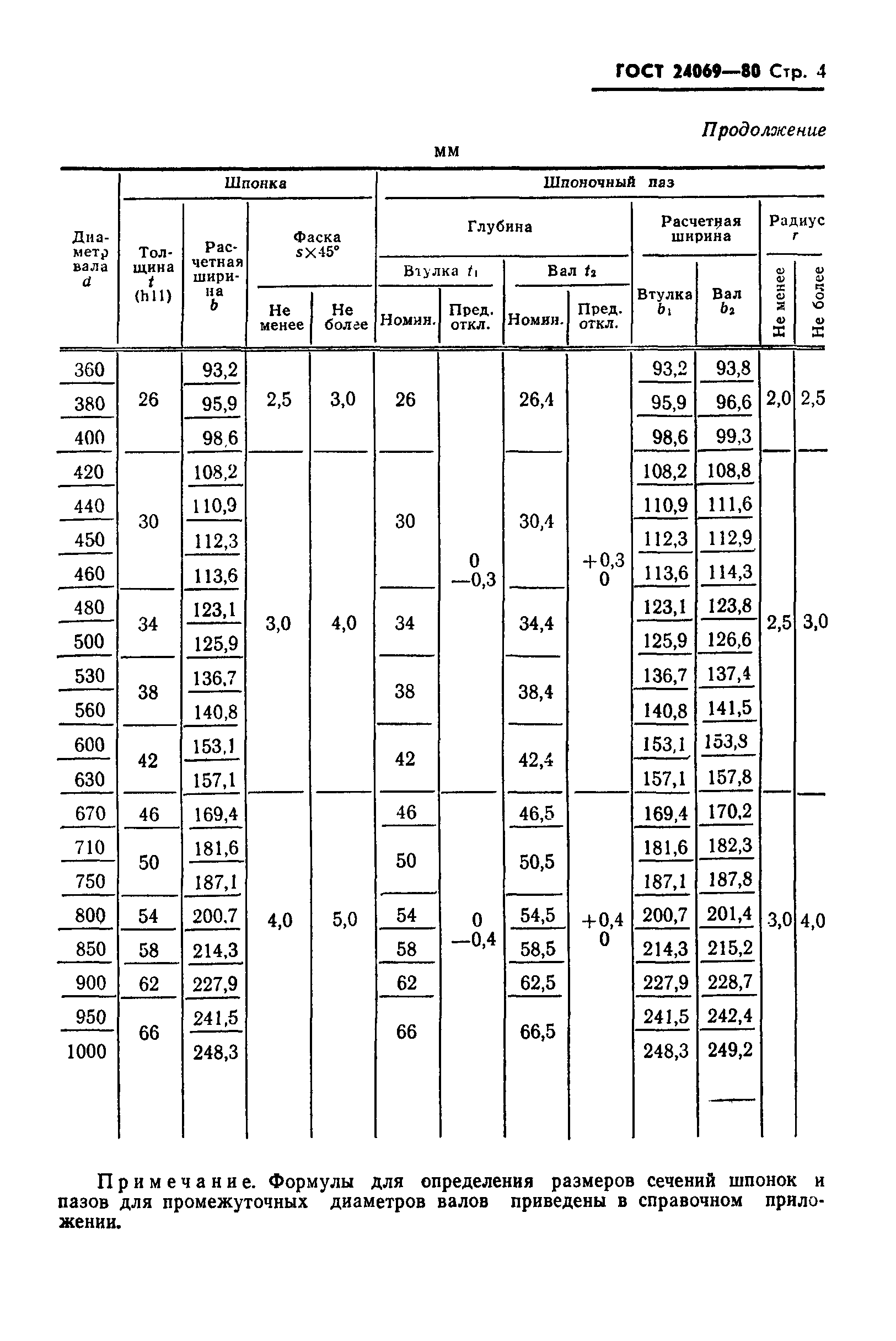

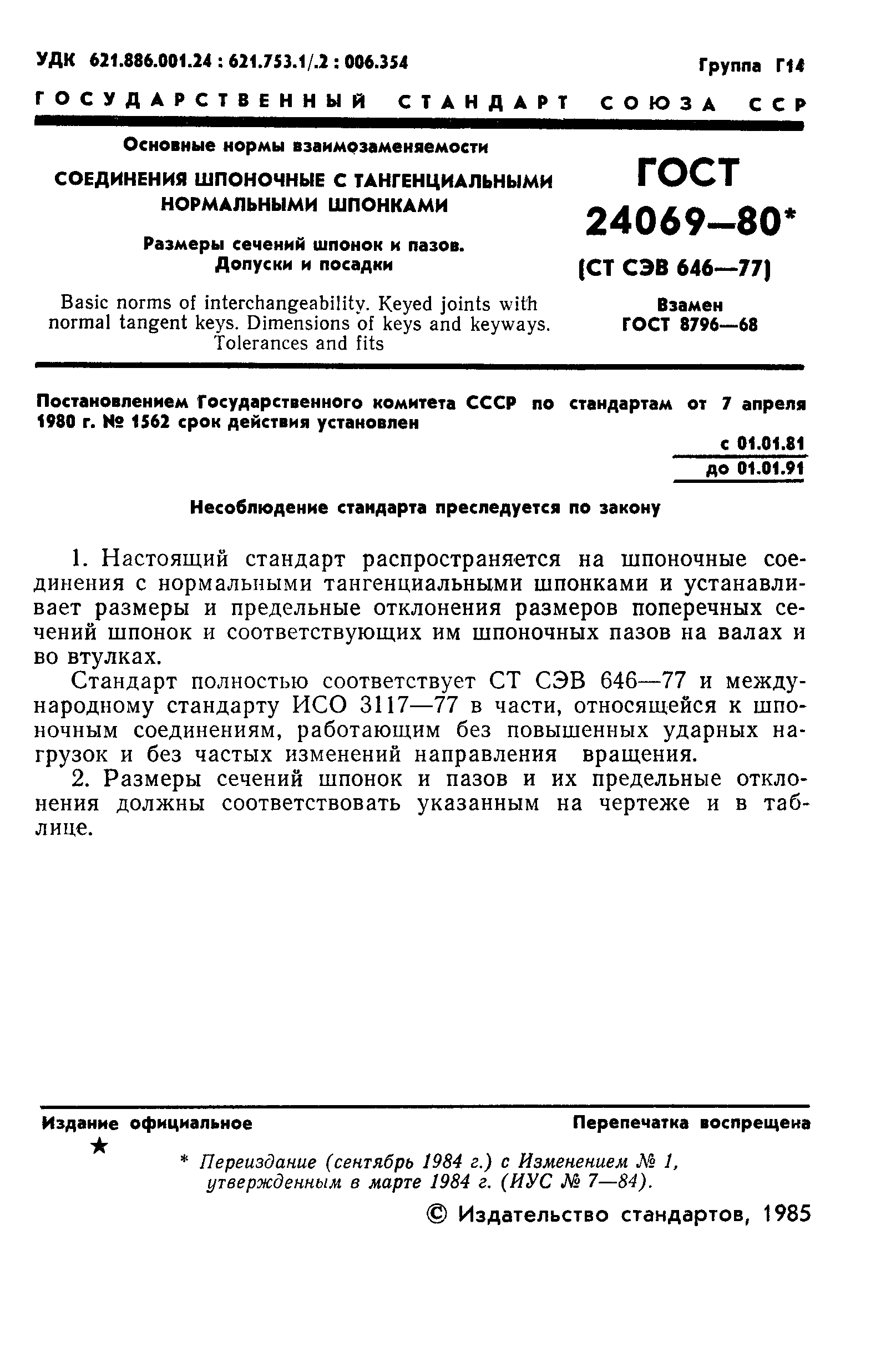

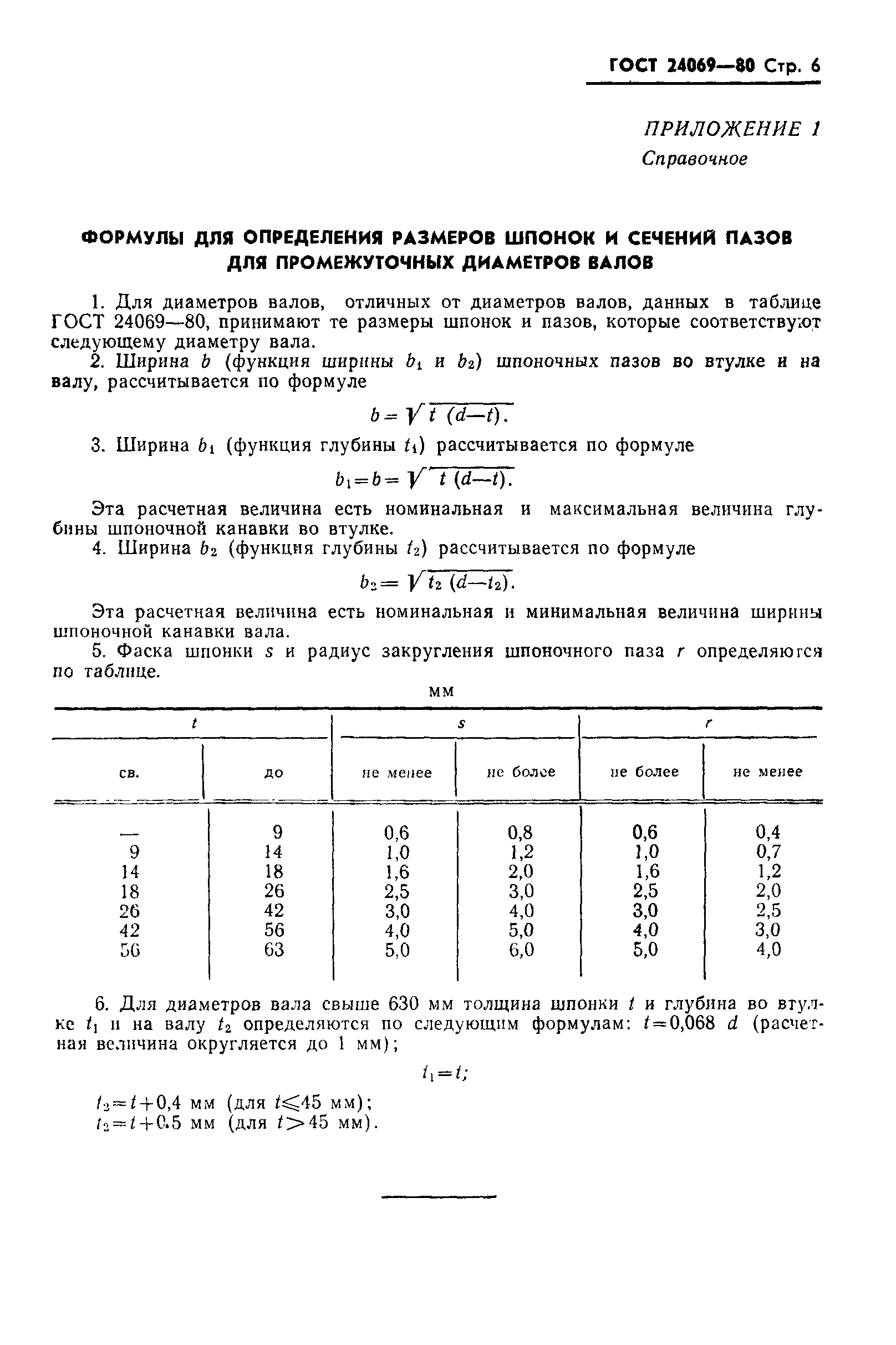

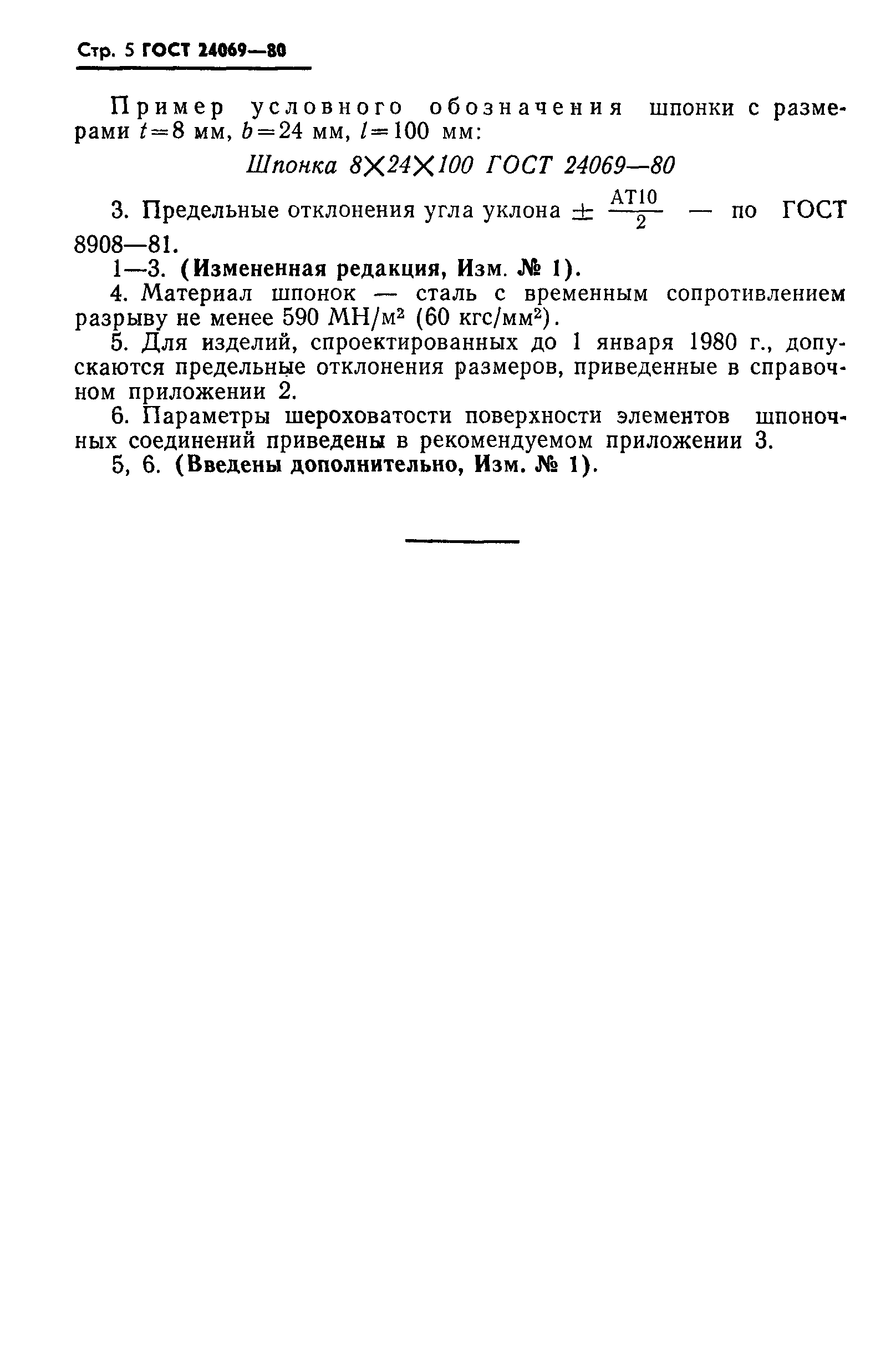

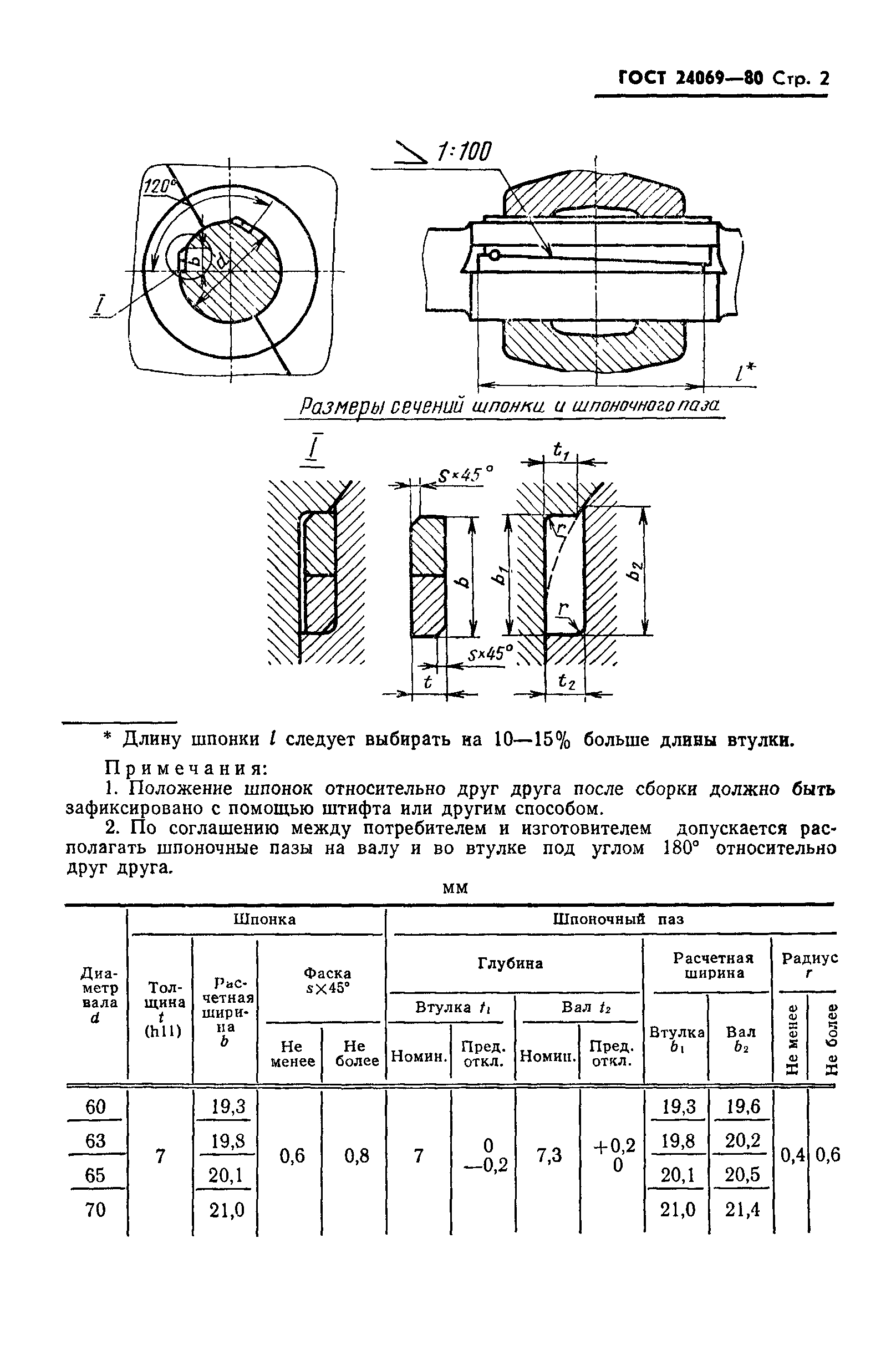

Страницы стандарта
