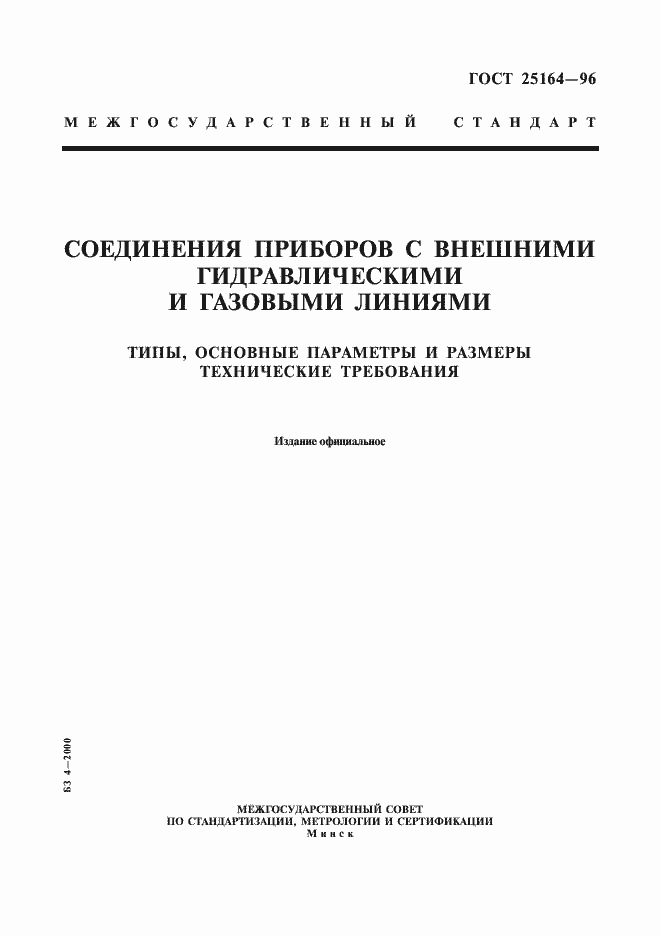

ГОСТ 25164-96 Соединения приборов с внешними гидравлическими и газовыми линиями. Типы, основные параметры и размеры. Технические требования

ГОСТ

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ 25164-96

Статус: Действует

Тип: ГОСТ

Название русское: Соединения приборов с внешними гидравлическими и газовыми линиями. Типы, основные параметры и размеры. Технические требования

Название английское: Connections of instruments and devices with external hydraulic and gas lines. Types, basic parameters and dimensions. Technical requirements

Даты и сроки

Дата регистрации: 10-04-96

Дата издания: 11-01-03

Дата введения в действие: 01-01-99

Дата завершения срока действия: -

Применение и описание

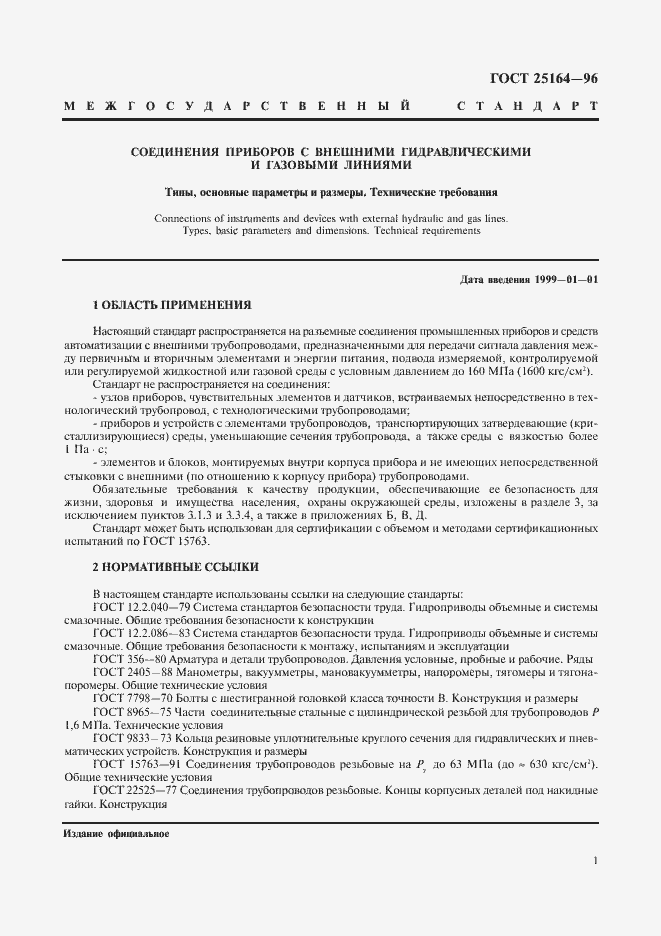

Область и условия применения: Настоящий стандарт распространяется на разъемные соединения промышленных приборов и средств автоматизации с внешними трубопроводами, предназначенными для передачи сигнала давления между первичным и вторичным элементами и энергии питания, подвода измеряемой, контролируемой или регулируемой жидкостной или газовой среды с условным давлением до 160 МПа (1600 кгс/см кв.). Стандарт не распространяется на соединения: - узлов приборов, чувствительных элементов и датчиков, встраиваемых непосредственно в технологический трубопровод, с технологическими трубопроводами; - приборов и устройств с элементами трубопроводов, транспортирующих затвердевающие (кристаллизирующиеся) среды, уменьшающие сечения трубопроводов, а также среды с вязкостью более 1 Па.с; - элементов и блоков, монтируюмых внутри корпуса прибора и не имеющих непосредственной стыковки с внешними (по отношению к корпусу прибора) трубопроводами
