ГОСТ 24505-80
ГОСТ 24505-80 Устройства программного управления. Символы на пультах управления
ГОСТ
Скачать ГОСТ в PDF или DOC бесплатно
Основная информация
Обозначение:
ГОСТ 24505-80
Статус:
Действует
Тип:
ГОСТ
Название русское:
Устройства программного управления. Символы на пультах управления
Название английское:
Numerical control units. Symbols for control panels
Даты и сроки
Дата издания:
11-01-87
Дата введения в действие:
01-01-82
Дата завершения срока действия:
-
Применение и описание
Область и условия применения:
Настоящий стандарт распространяется на устройства программного управления (УПУ) для металлообрабатывающего, деревообрабатывающего, литейного оборудования и промышленных роботов и устанавливает символы (условные графические изображения) на пультах управления УПУ и их основные размеры
Связи и замены
Заменяющий:
-
Изменения и переиздания
Список изменений:
№1 от (рег. ) «Срок действия продлен» №2 от (рег. ) «Срок действия продлен»
Описание стандарта
ГОСТ 24505-80 Устройства программного управления. Символы на пультах управления

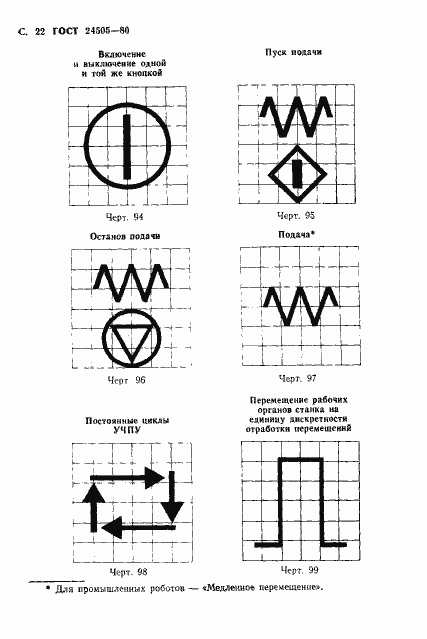

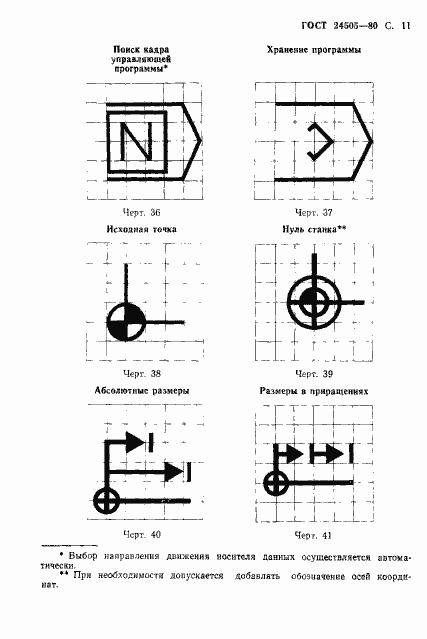

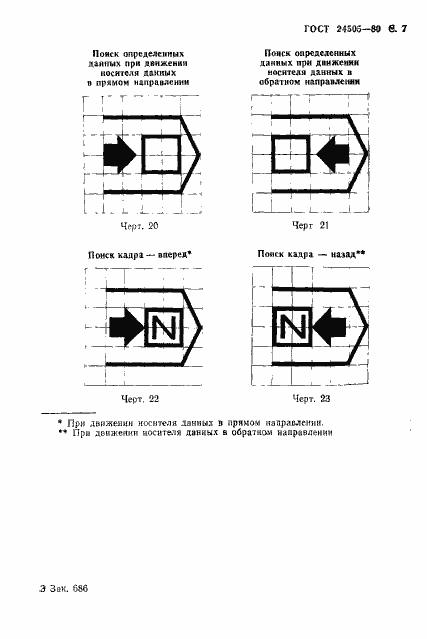

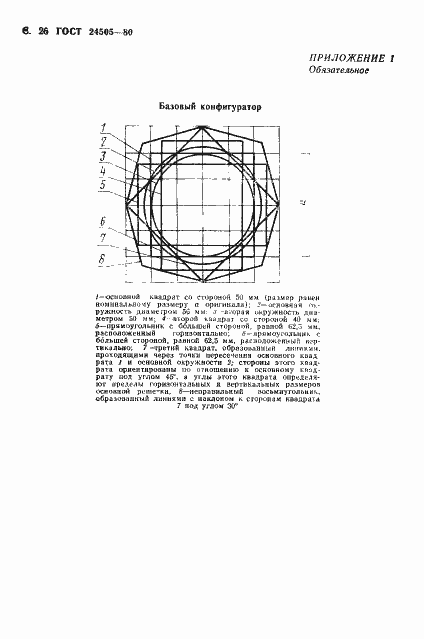

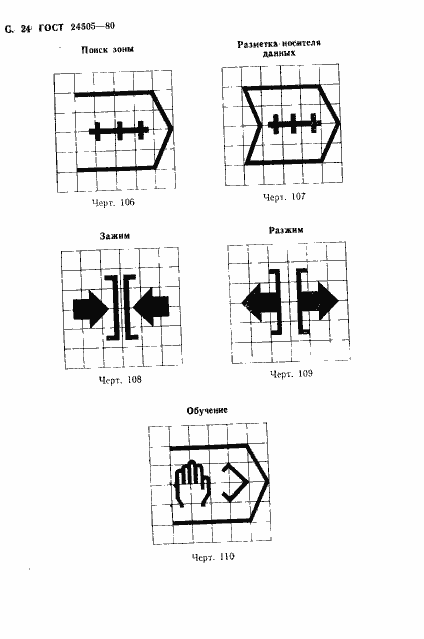

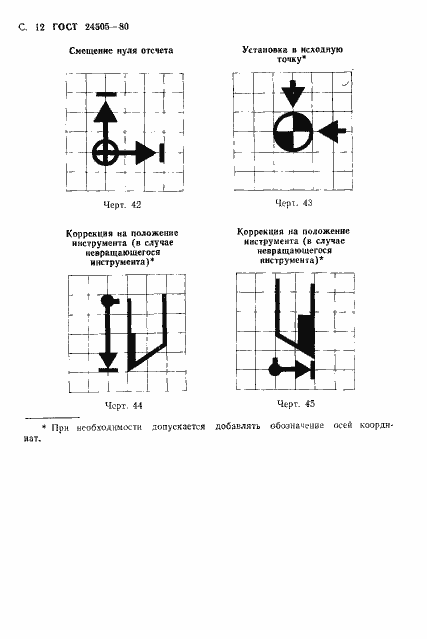

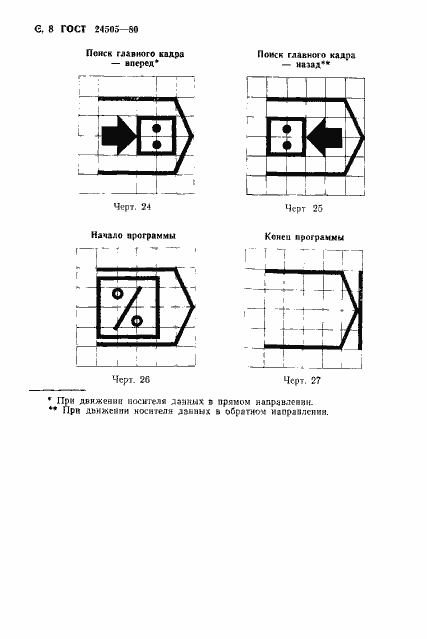

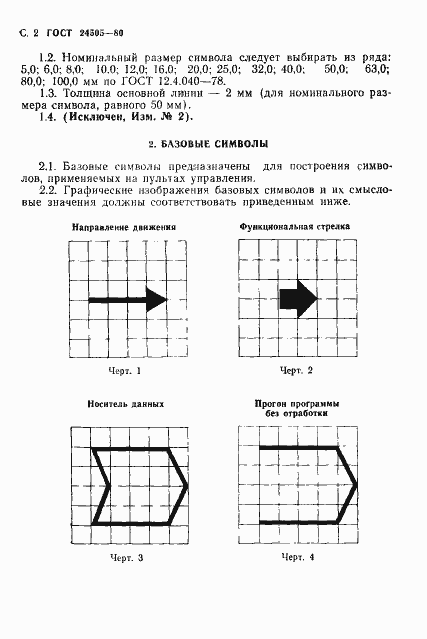

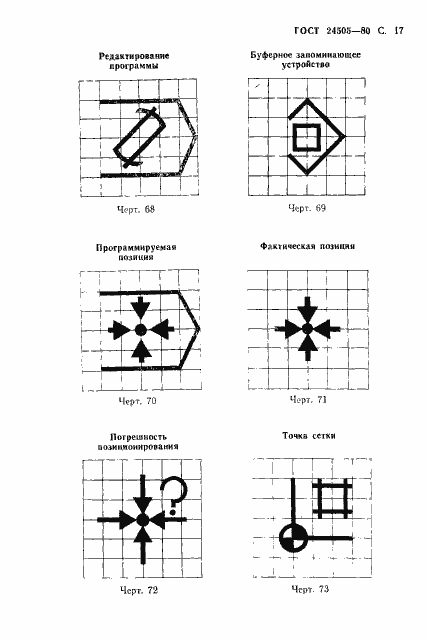

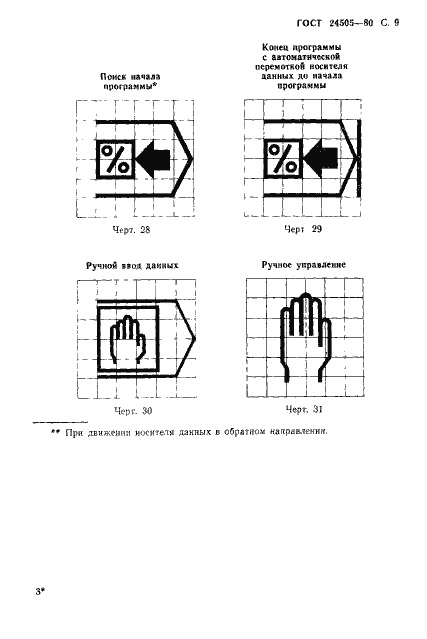

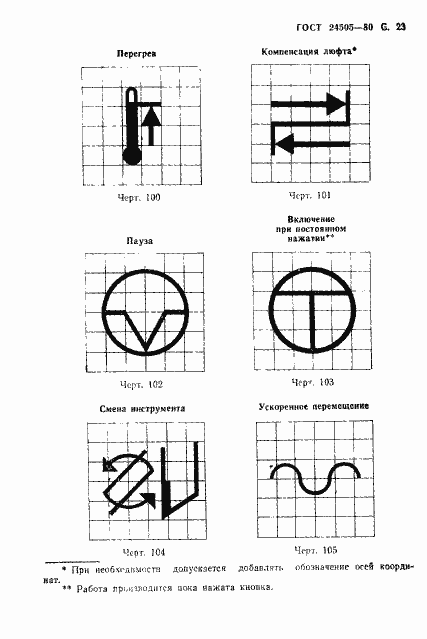

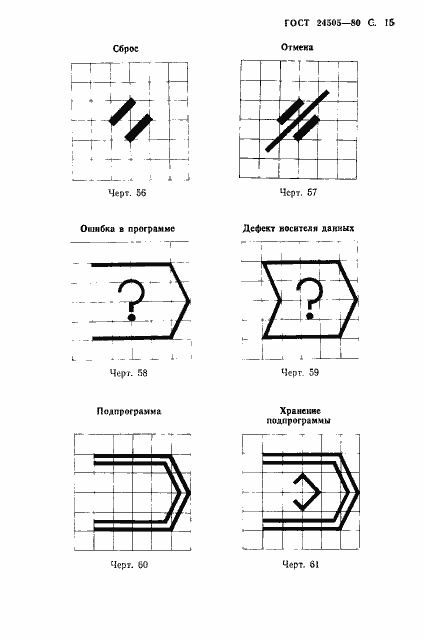

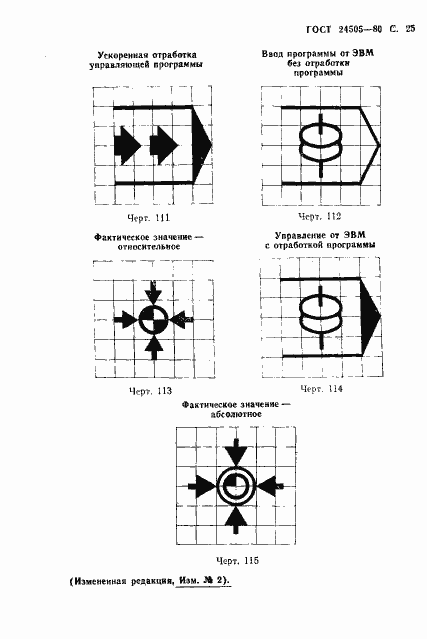

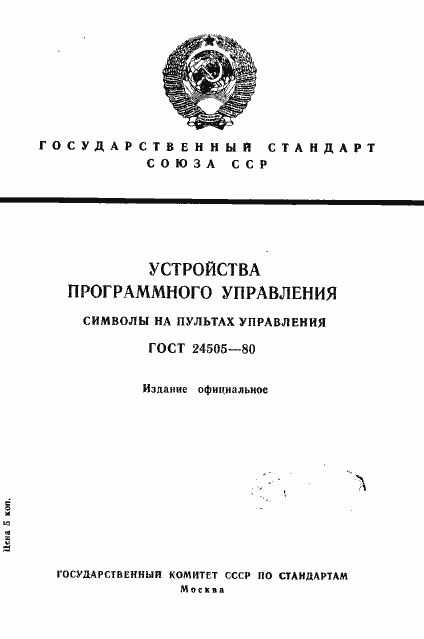

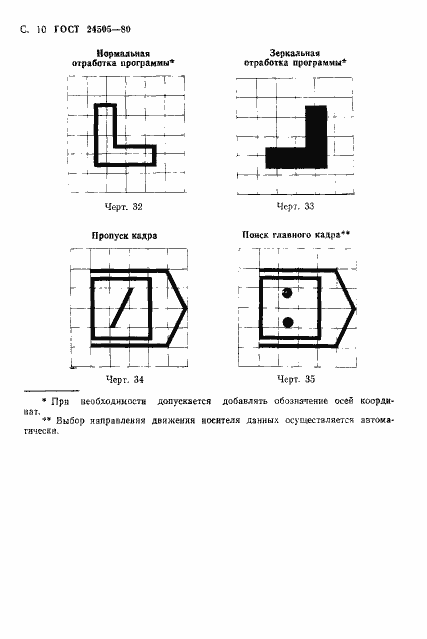

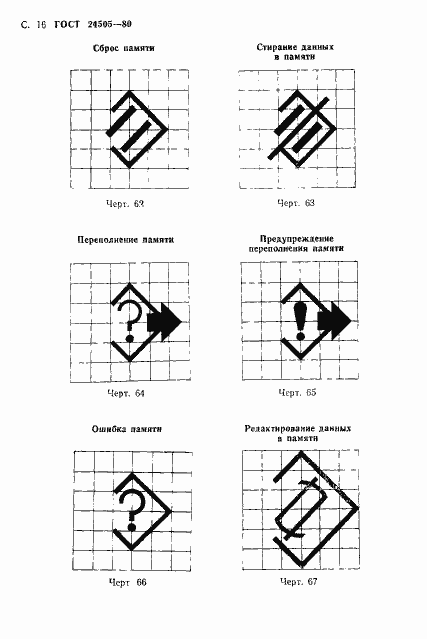

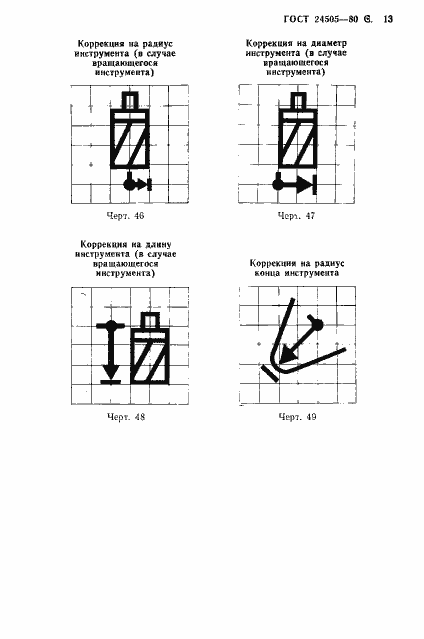

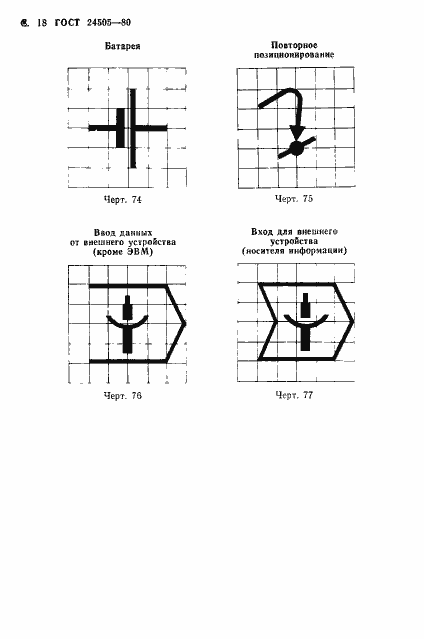

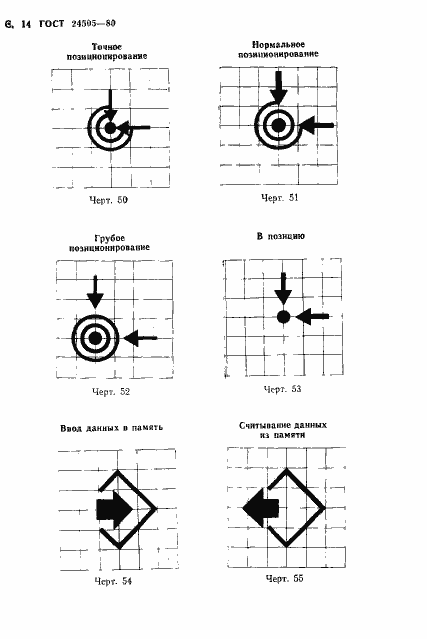

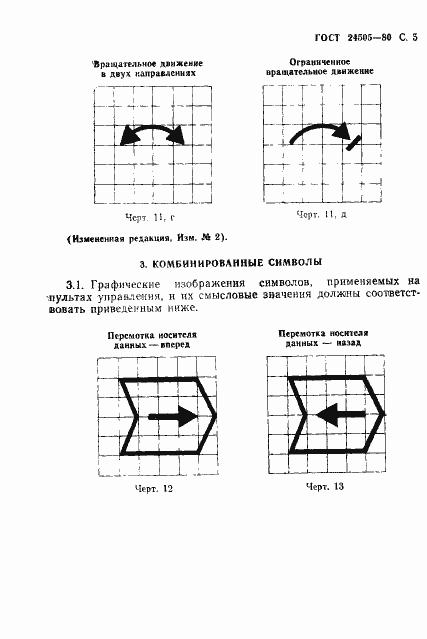

Страницы стандарта
