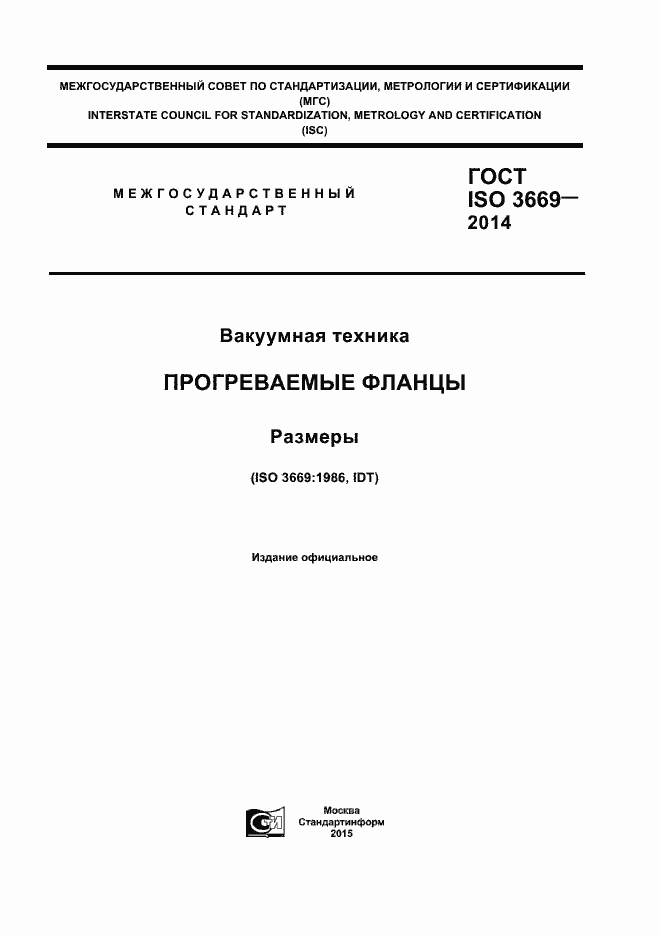

ГОСТ ISO 3669-2014 Вакуумная техника. Прогреваемые фланцы. Размеры

ГОСТ ИСО

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ ISO 3669-2014

Статус: Заменен

Тип: ГОСТ ИСО

Название русское: Вакуумная техника. Прогреваемые фланцы. Размеры

Название английское: Vacuum technology. Bakable flanges. Dimensions

Даты и сроки

Дата регистрации: 10-20-14

Дата издания: 08-31-15

Дата введения в действие: 09-01-15

Дата завершения срока действия: 12-01-23

Применение и описание

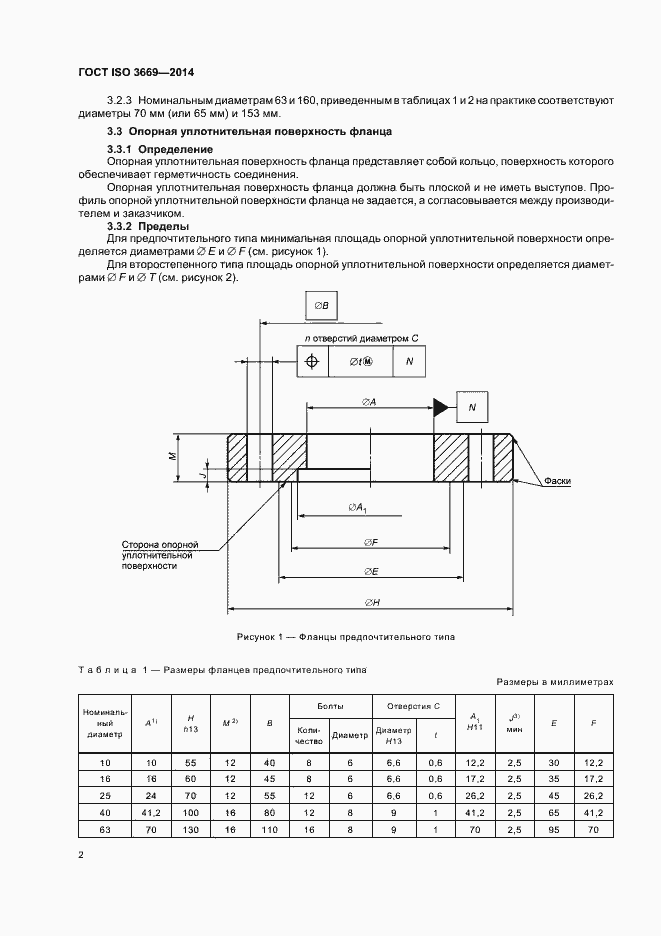

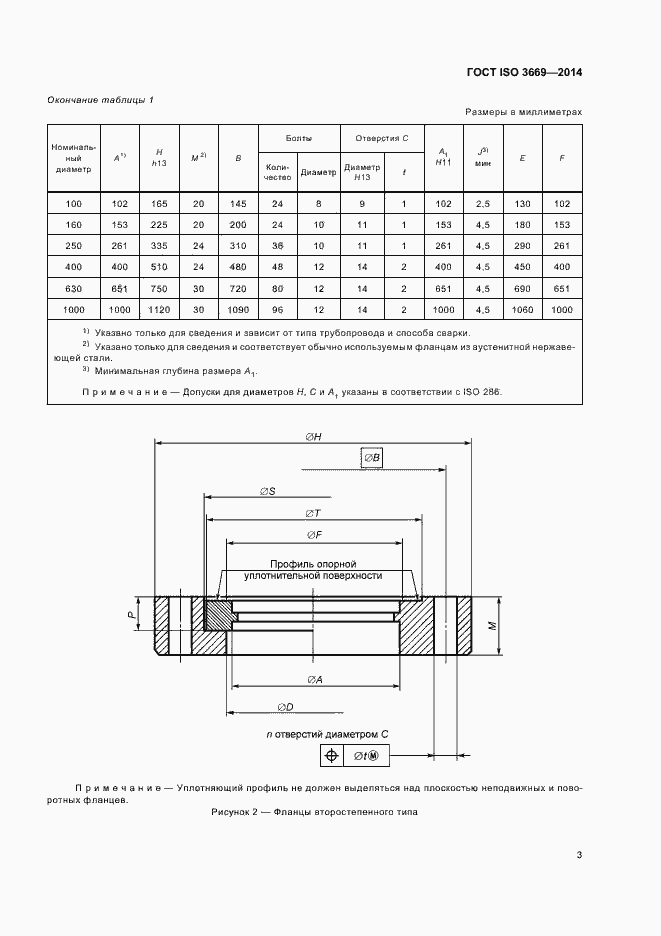

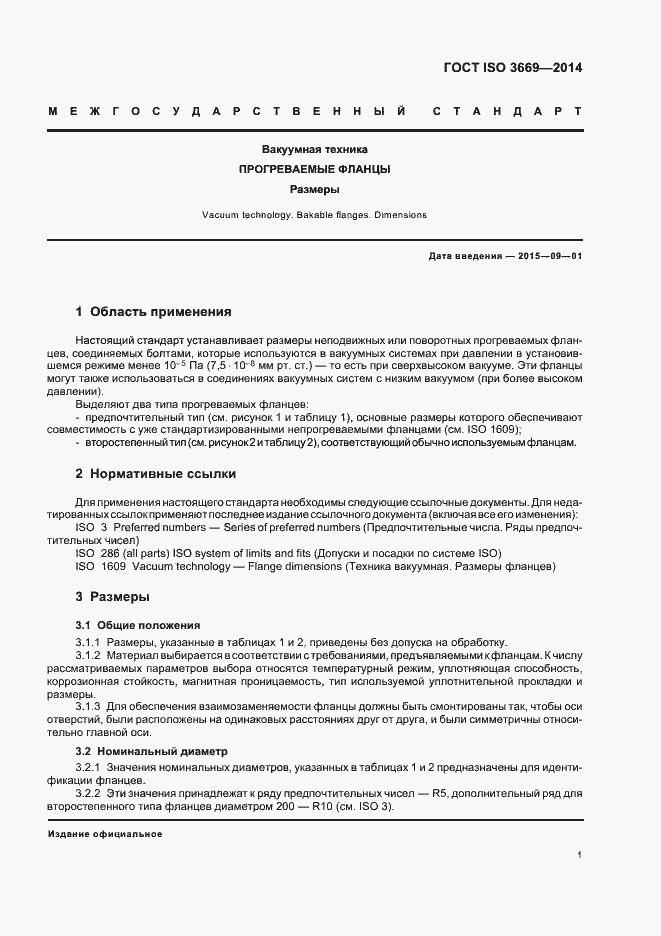

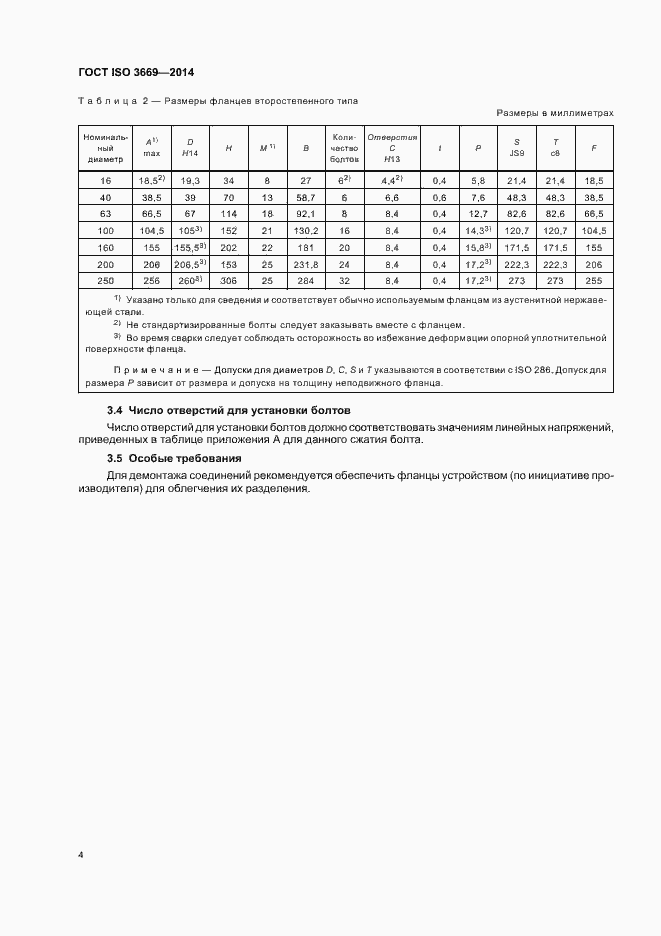

Область и условия применения: Настоящий стандарт устанавливает размеры неподвижных или поворотных прогреваемых фланцев, соединяемых болтами, которые используются в вакуумных системах при давлении в установившемся режиме менее 10 в степени -5 Па (7,5*10 в степени -8 мм рт. ст.) - то есть при сверхвысоком вакууме. Эти фланцы могут также использоваться в соединениях вакуумных систем с низким вакуумом (при более высоком давлении). Выделяют два типа прогреваемых фланцев: - предпочтительный тип (см. рисунок 1 и таблицу 1), основные размеры которого обеспечивают совместимость с уже стандартизированными непрогреваемыми фланцами (см. ISO 1609); - второстепенный тип (см. рисунок 2 и таблицу 2), соответствующий обычно используемым фланцам
