ГОСТ Р ИСО/ТС 10303-1633-2014 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1633. Прикладной модуль. Трехмерная модель электронного узла
ГОСТ Р ИСО/ТС
Скачать ГОСТ в PDF или DOC бесплатно
Основная информация
Обозначение:
ГОСТ Р ИСО/ТС 10303-1633-2014
Статус:
Действует
Тип:
ГОСТ Р ИСО/ТС
Название русское:
Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1633. Прикладной модуль. Трехмерная модель электронного узла
Название английское:
Industrial automation systems and integration. Product data representation and exchange. Part 1633. Application module. Assembly 3D shape
Даты и сроки
Дата издания:
01-25-19
Дата введения в действие:
10-01-15
Дата завершения срока действия:
-
Применение и описание
Область и условия применения:
Настоящий стандарт определяет прикладной модуль «Трехмерная модель электронного узла». В область применения настоящего стандарта входят: - трехмерная модель электронного узла; - соединения компонентов электронного узла; - определения формы соединительных элементов; - соединительные элементы на основе пайки или склеивания; - соединительные элементы на основе дискретных крепежных элементов; - задание условий соединения компонентов; - исходные данные общего анализа; - результаты общего анализа; - исходные данные анализа ударного воздействия; - результаты анализа ударного воздействия - конструкция; - исходные данные анализа вибрационного воздействия; - результаты анализа вибрационного воздействия; - исходные данные анализа электромагнитной совместимости; - результаты анализа электромагнитной совместимости; - исходные данные теплового анализа; - результаты теплового анализа; - класс форм выдавливания; - класс манхеттенских форм; - класс форм общего вида; - трехмерное представление формы электронного узла; - трехмерные ограничения формы применяемых компонентов; - положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1649 Assembly technology; - положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1727 Physical unit 3d shape. В область применения настоящего стандарта не входят: - двумерные характеристики формы электронного узла
Связи и замены
Заменяющий:
-
Описание стандарта
ГОСТ Р ИСО/ТС 10303-1633-2014 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1633. Прикладной модуль. Трехмерная модель электронного узла

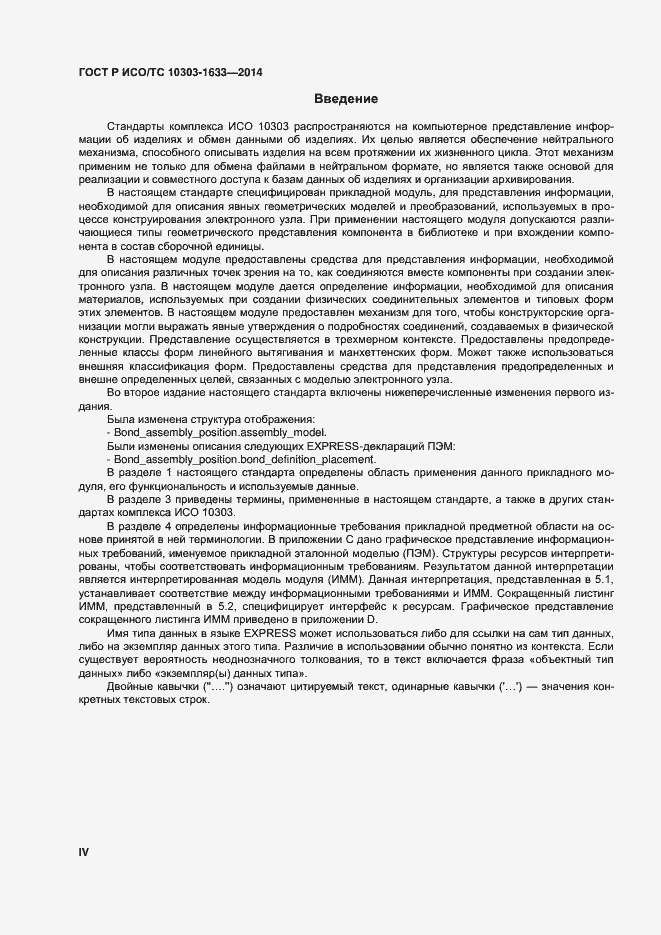

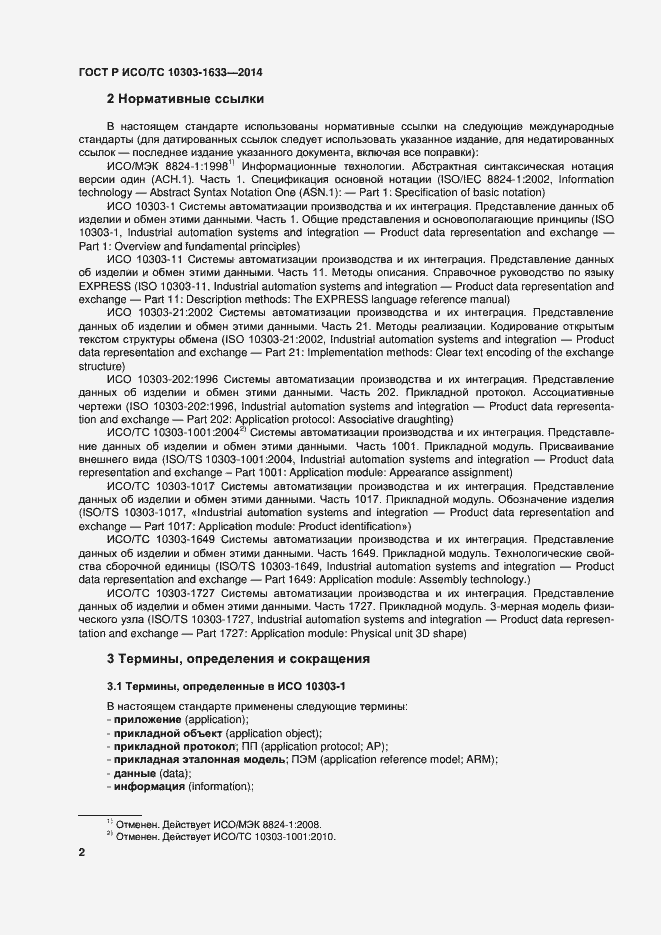

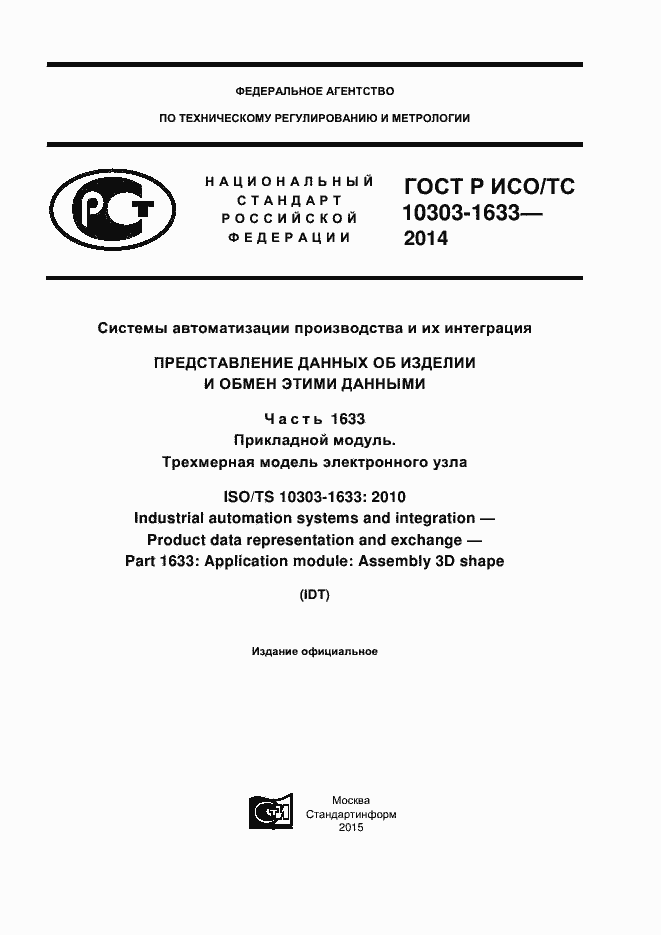

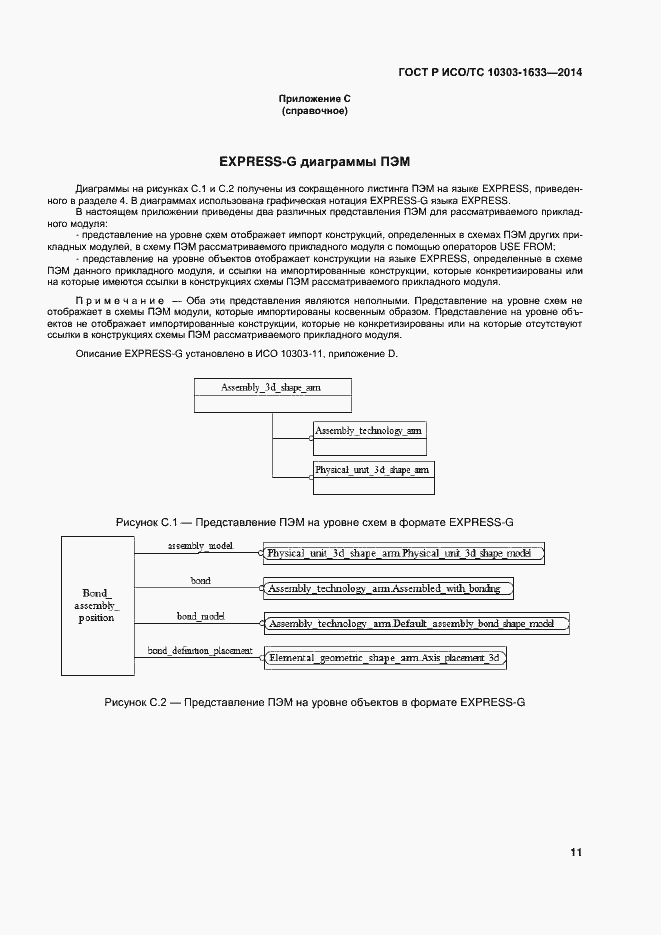

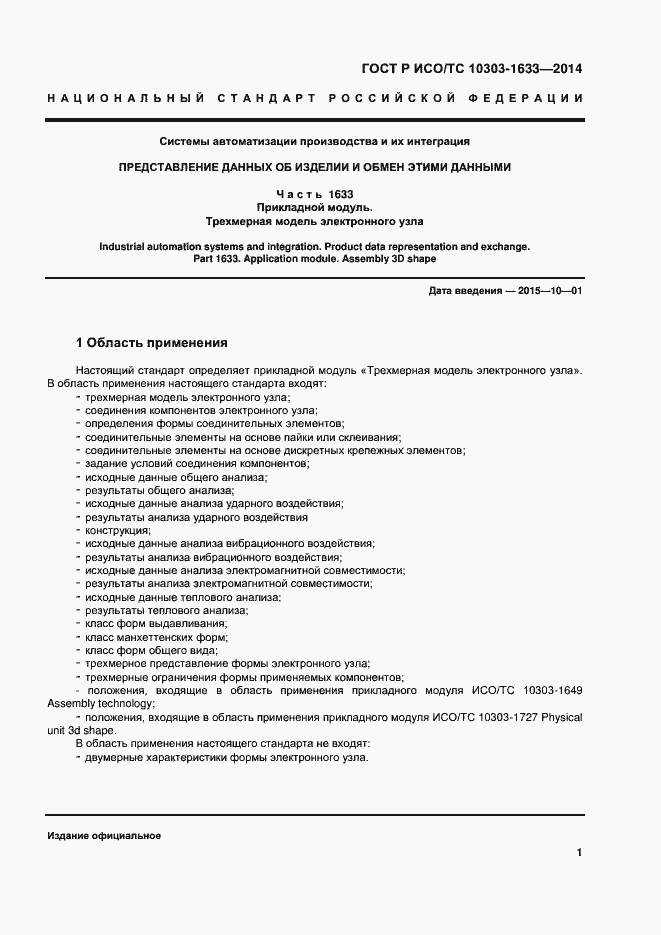

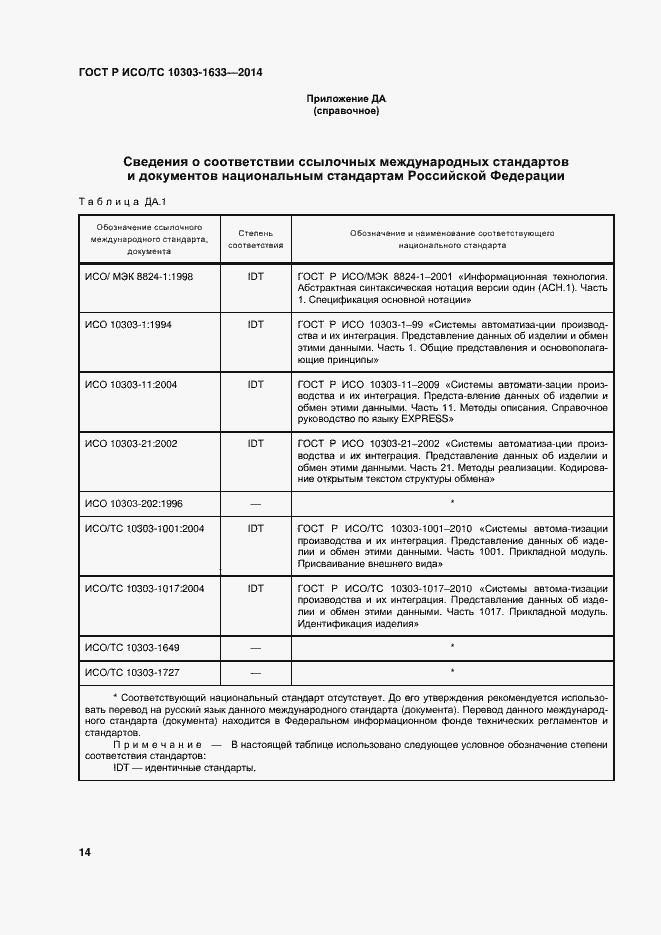

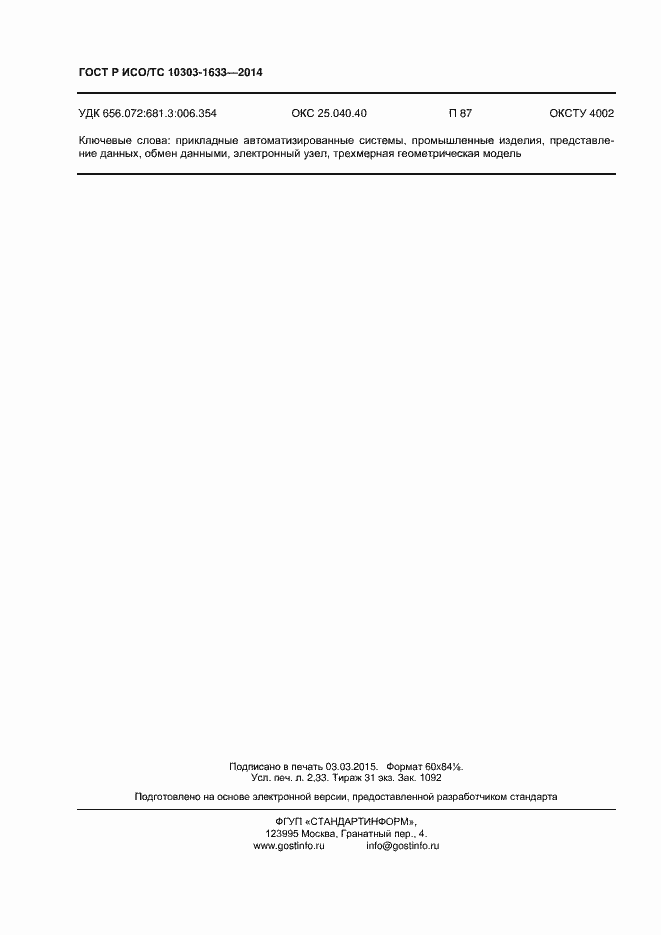

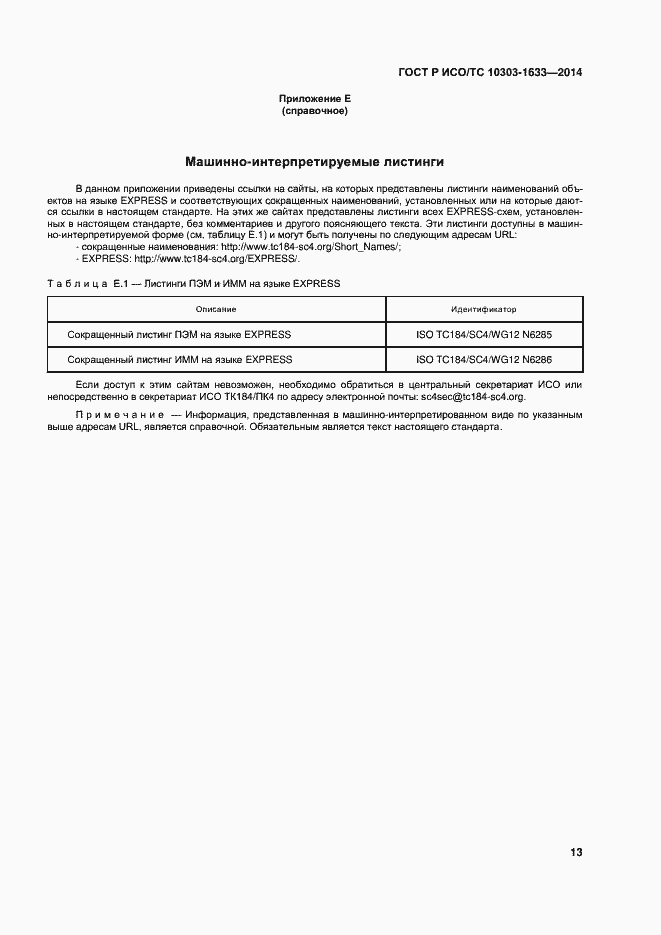

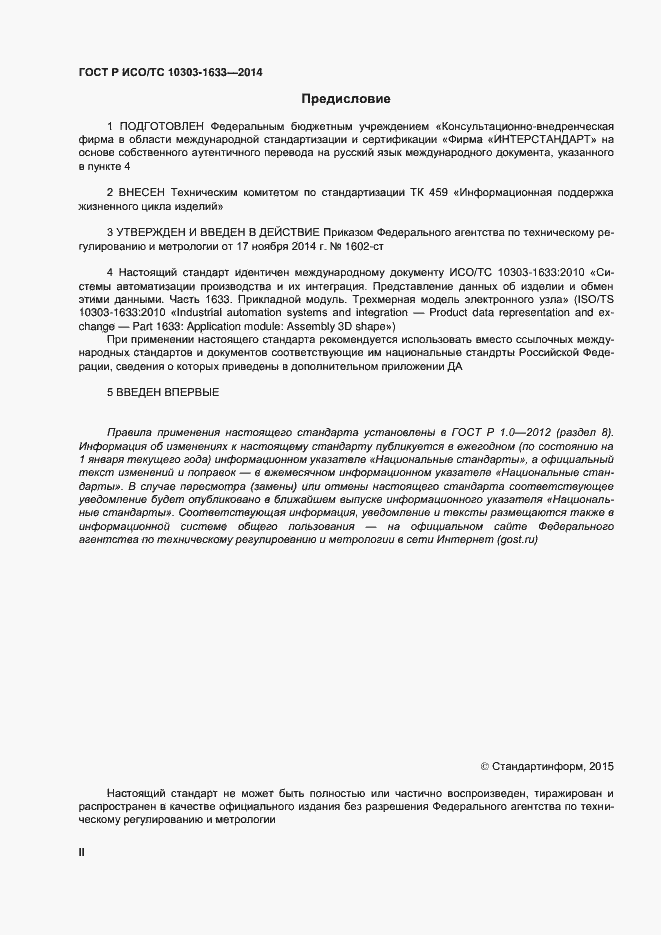

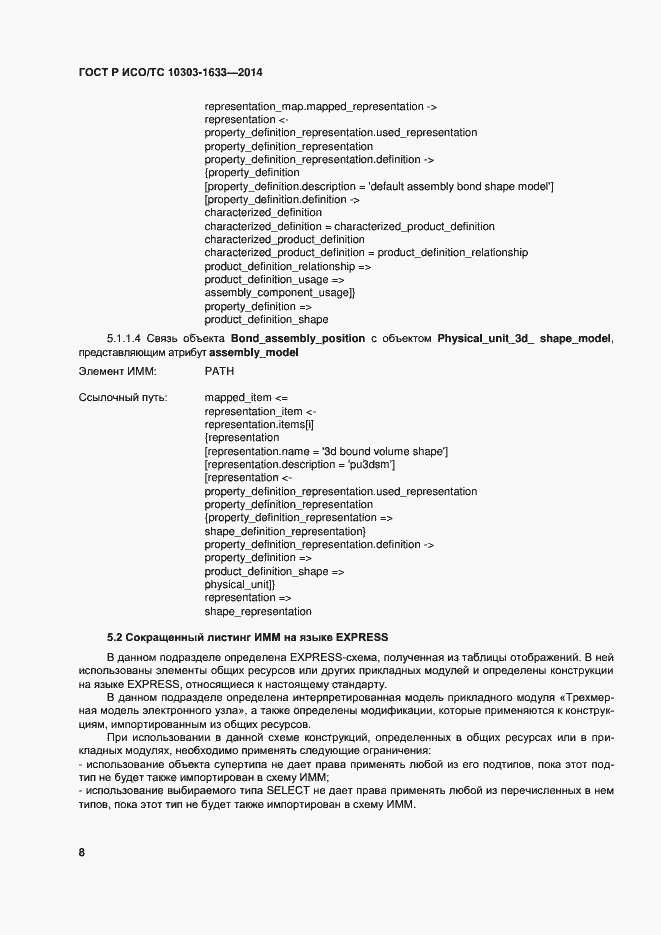

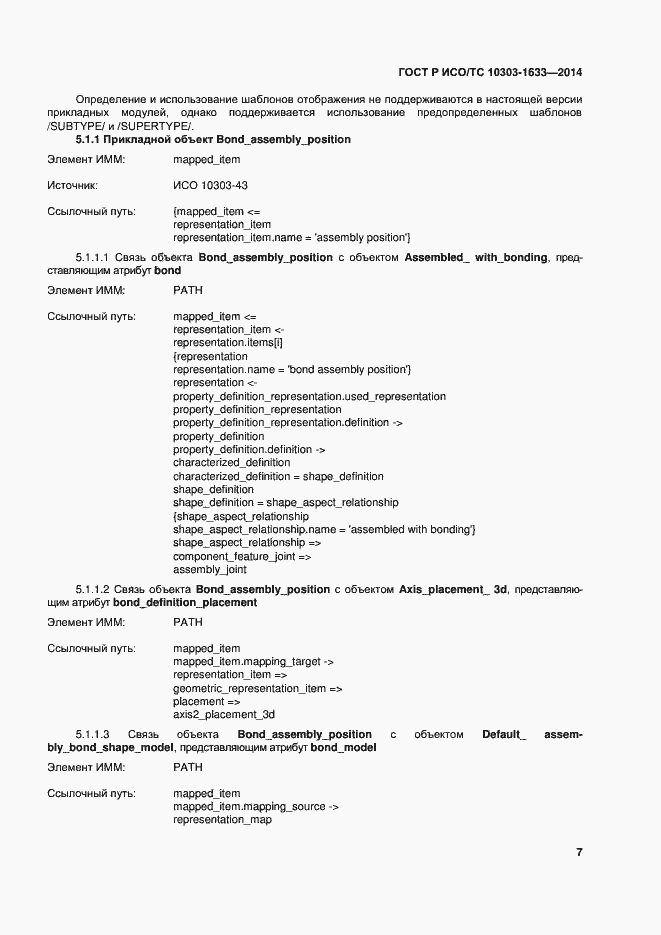

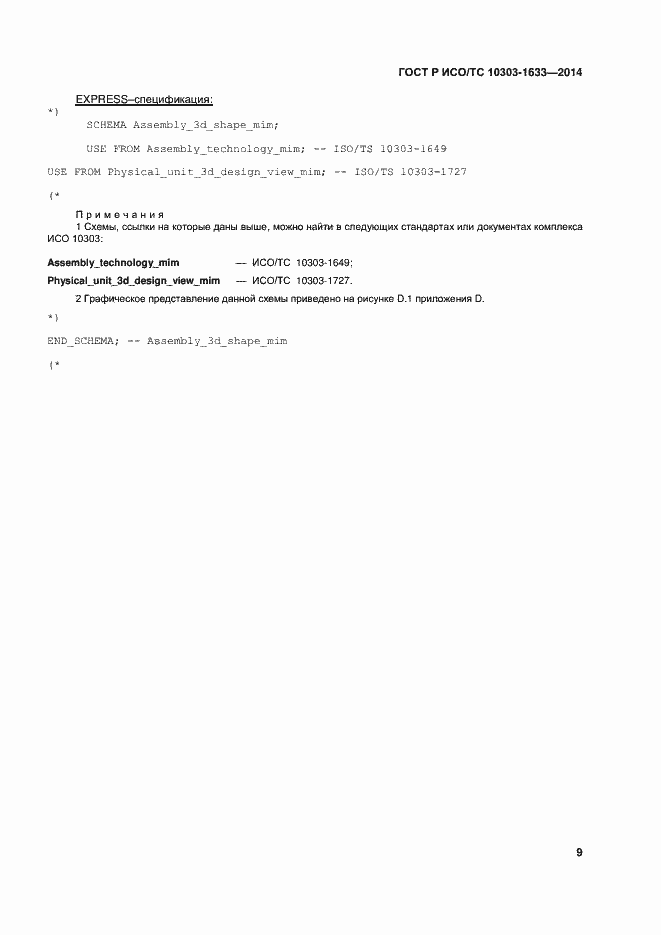

Страницы стандарта
