ГОСТ Р ИСО/ТС 10303-1206-2019 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1206. Прикладной модуль. Создание аннотации
ГОСТ Р ИСО/ТС
Скачать ГОСТ в PDF или DOC бесплатно
Основная информация
Обозначение:
ГОСТ Р ИСО/ТС 10303-1206-2019
Статус:
Действует
Тип:
ГОСТ Р ИСО/ТС
Название русское:
Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1206. Прикладной модуль. Создание аннотации
Название английское:
Industrial automation systems and integration. Product data representation and exchange. Part 1206. Application module. Draughting annotation
Даты и сроки
Дата издания:
10-15-19
Дата введения в действие:
10-01-20
Дата завершения срока действия:
-
Применение и описание
Область и условия применения:

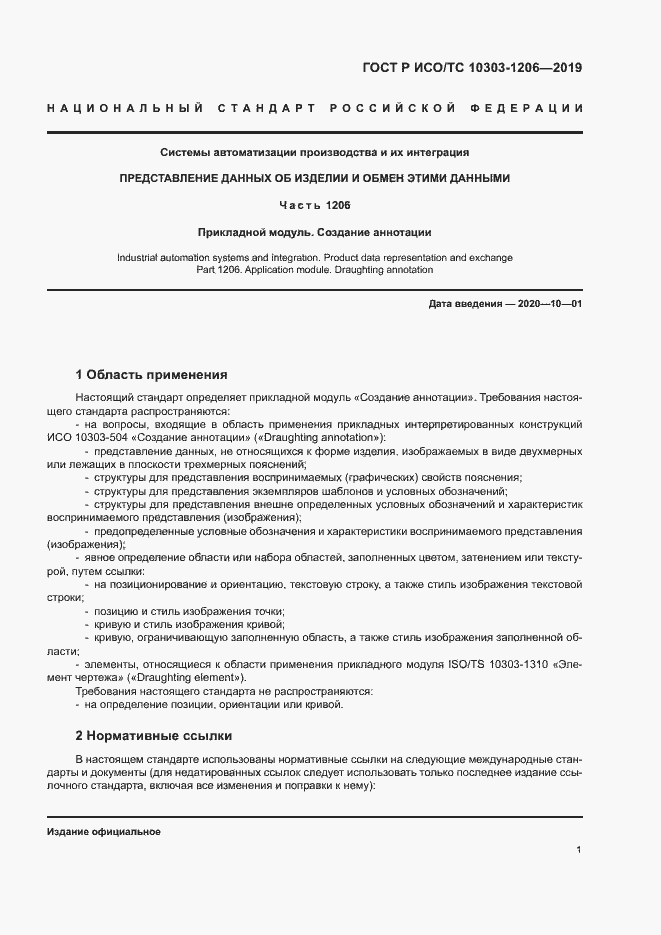

Настоящий стандарт определяет прикладной модуль «Создание аннотации». Требования настоящего стандарта распространяются: - на вопросы, входящие в область применения прикладных интерпретированных конструкций ИСO 10303-504 «Создание аннотации» («Draughting annotation»): - представление данных, не относящихся к форме изделия, изображаемых в виде двухмерных или лежащих в плоскости трехмерных пояснений; - структуры для представления воспринимаемых (графических) свойств пояснения; - структуры для представления экземпляров шаблонов и условных обозначений; - структуры для представления внешне определенных условных обозначений и характеристик воспринимаемого представления (изображения); - предопределенные условные обозначения и характеристики воспринимаемого представления (изображения). - явное определение области или набора областей, заполненных цветом, затенением или текстурой, путем ссылки: - на позиционирование и ориентацию, текстовую строку, а также стиль изображения текстовой строки; - позицию и стиль изображения точки; - кривую и стиль изображения кривой; - кривую, ограничивающую заполненную область, а также стиль изображения заполненной области; - элементы, относящиеся к области применения прикладного модуля ISO/TS 10303-1310 «Элемент чертежа» («Draughting element»). Требования настоящего стандарта не распространяются: - на определение позиции, ориентации или кривой
Связи и замены
Заменяющий:
-
Описание стандарта
ГОСТ Р ИСО/ТС 10303-1206-2019 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1206. Прикладной модуль. Создание аннотации

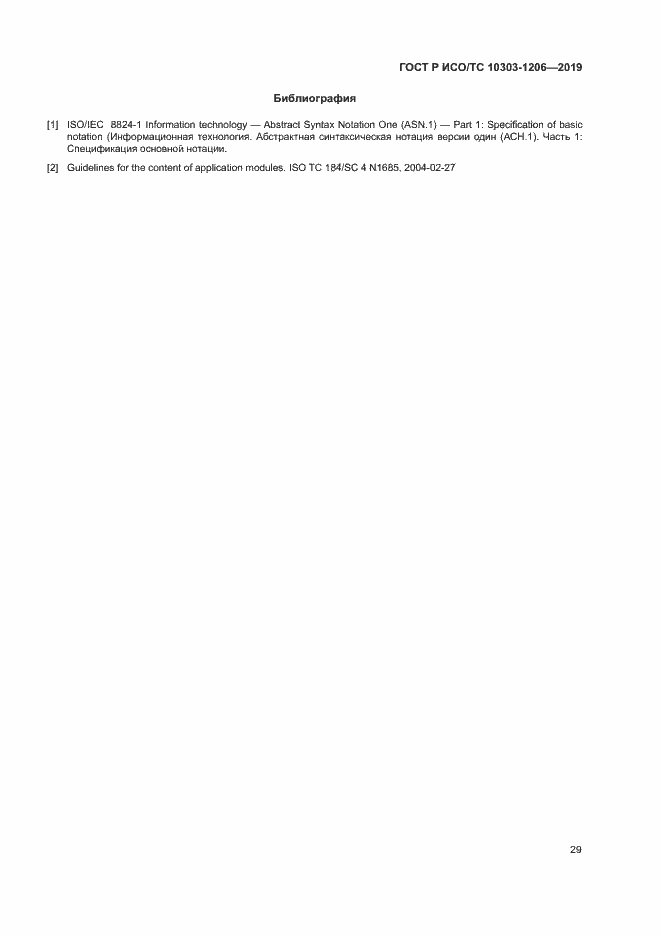

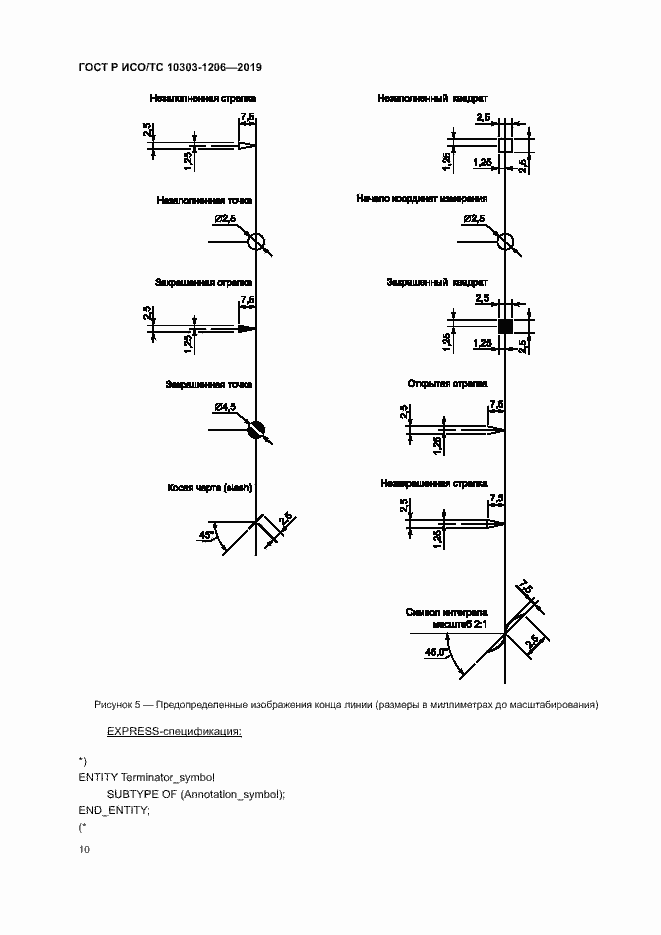

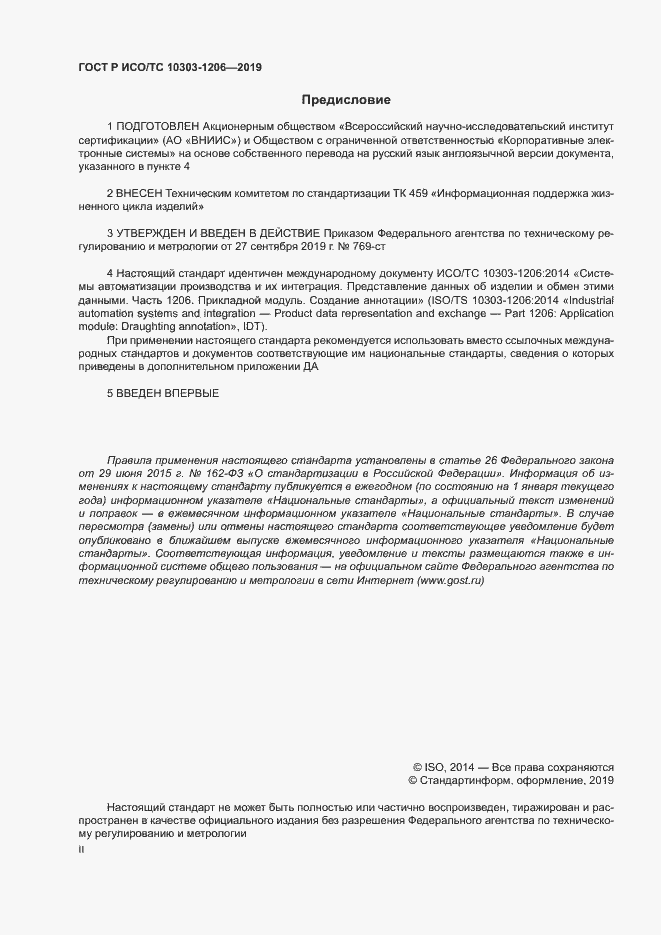

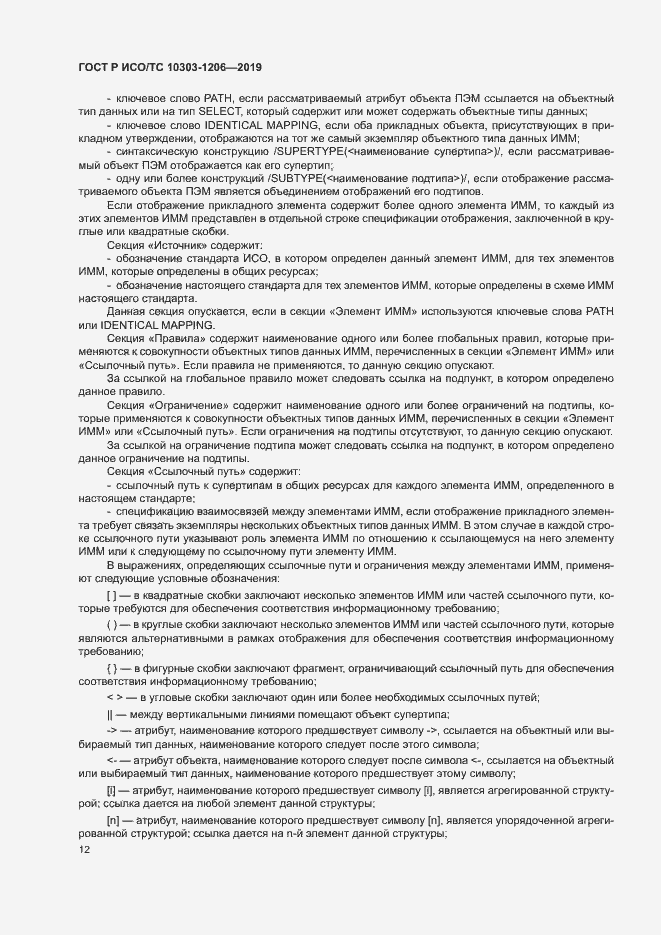

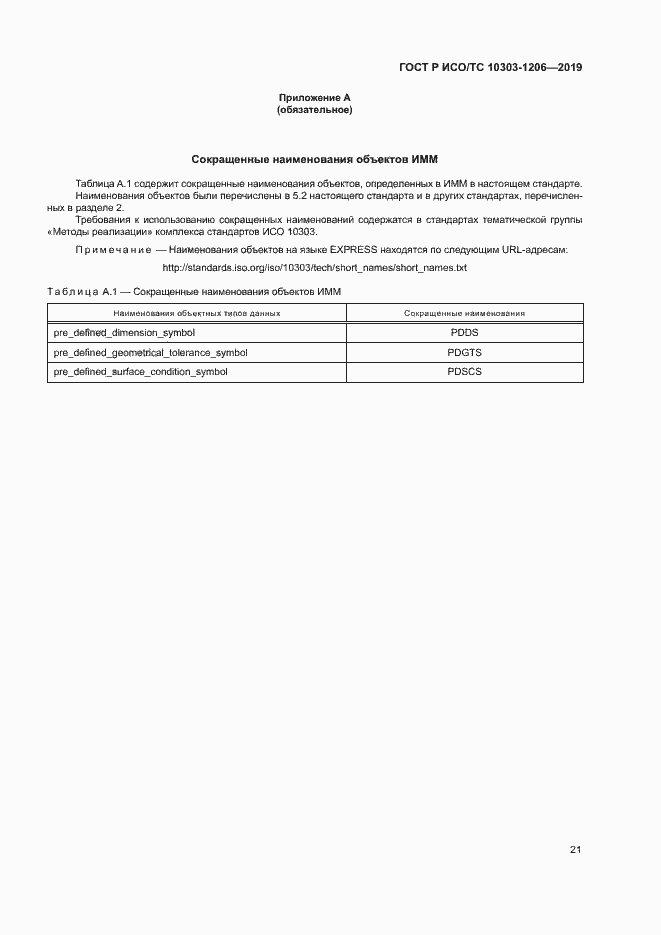

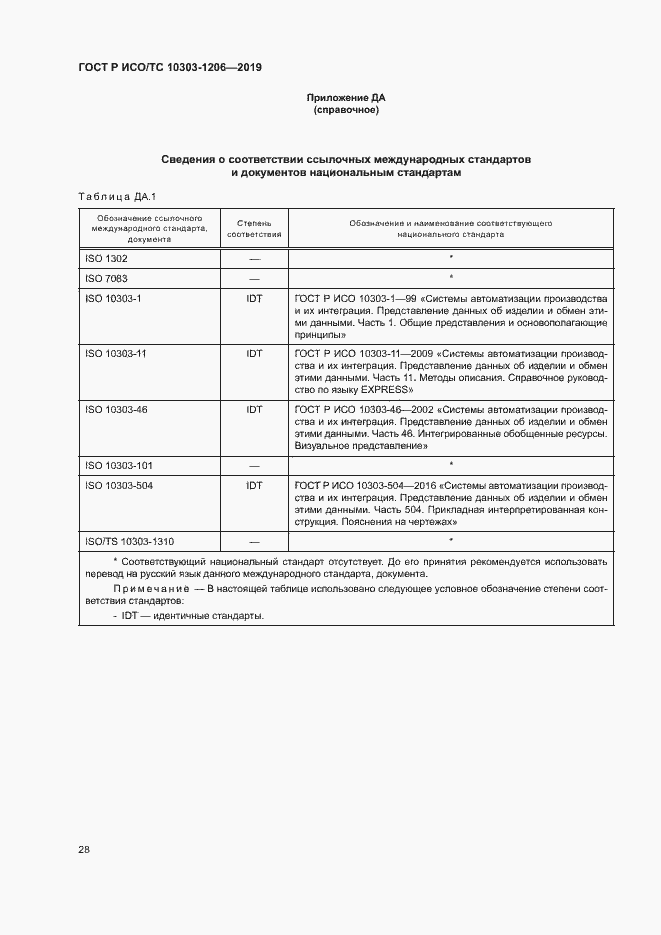

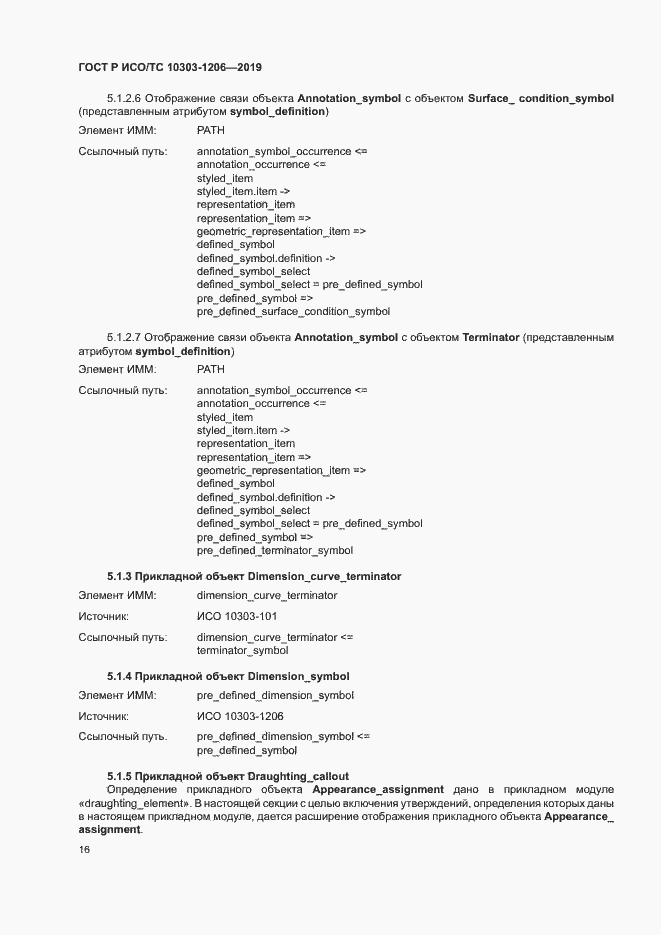

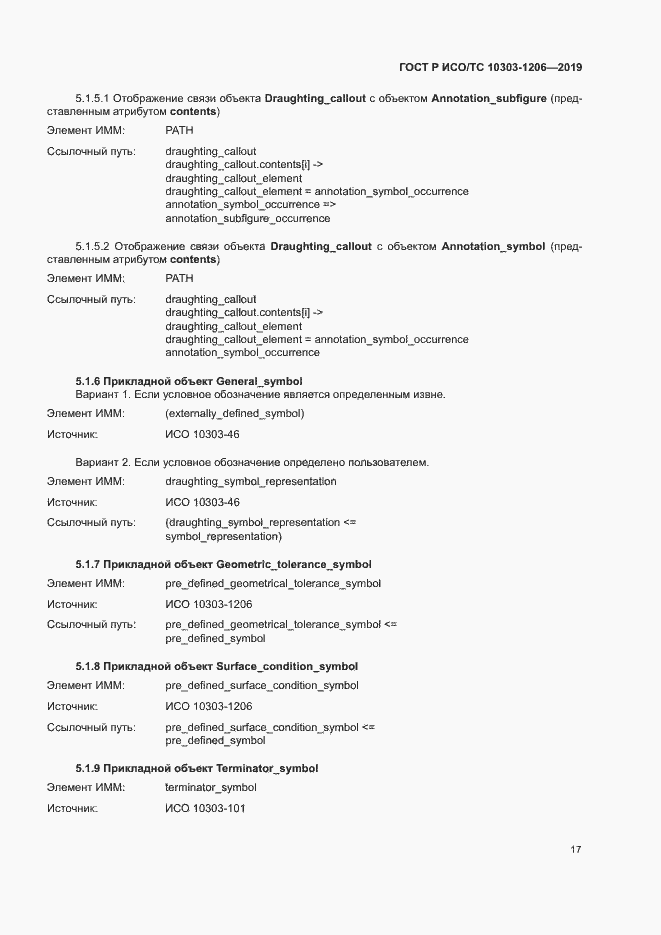

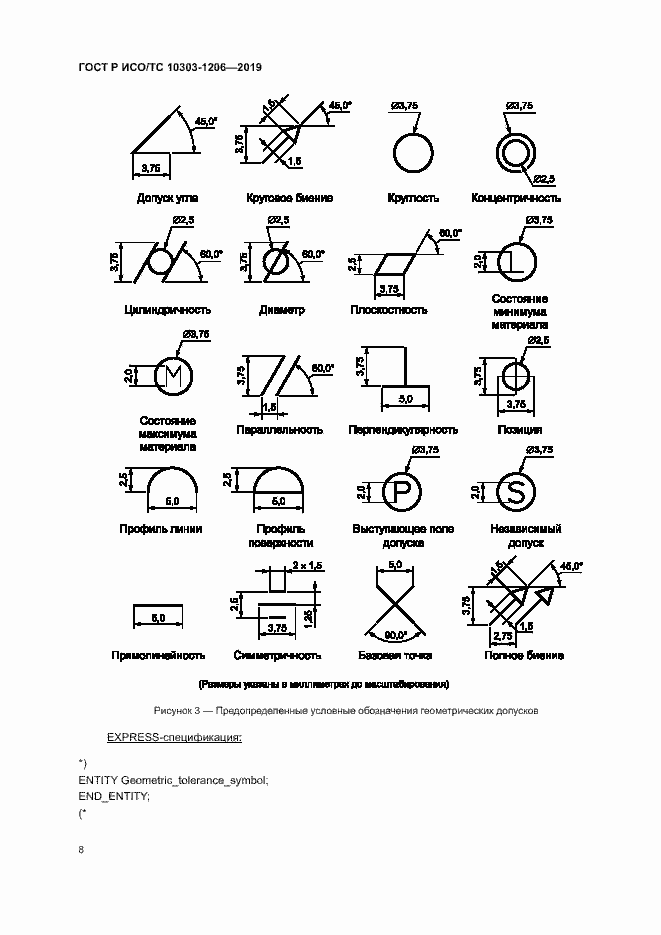

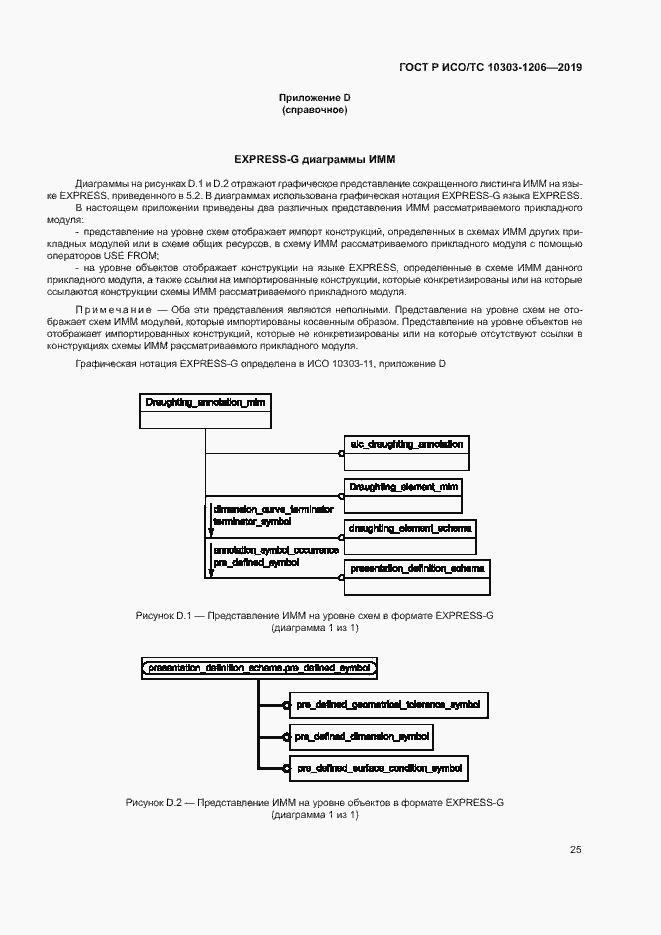

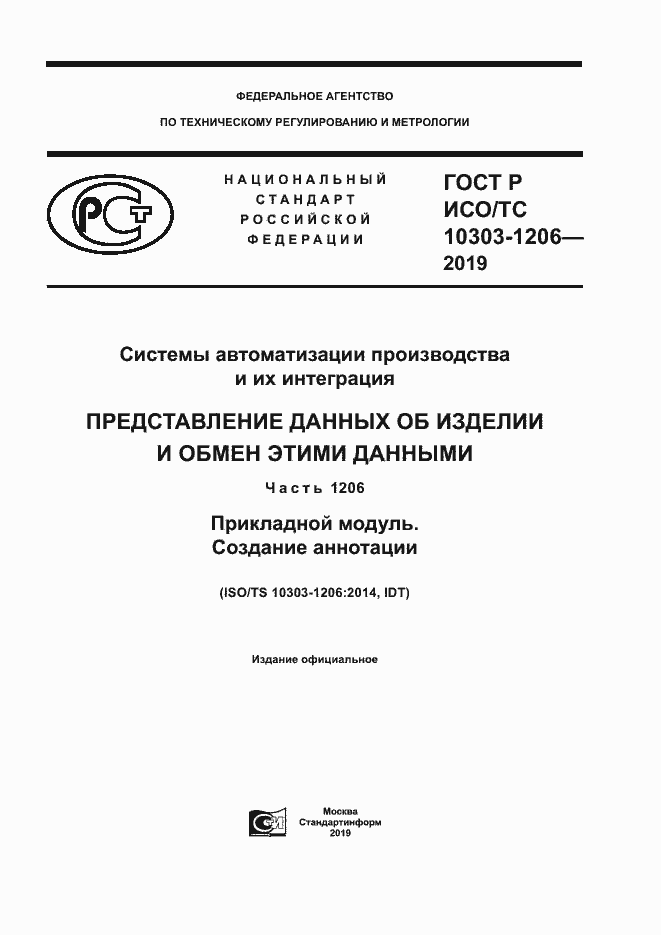

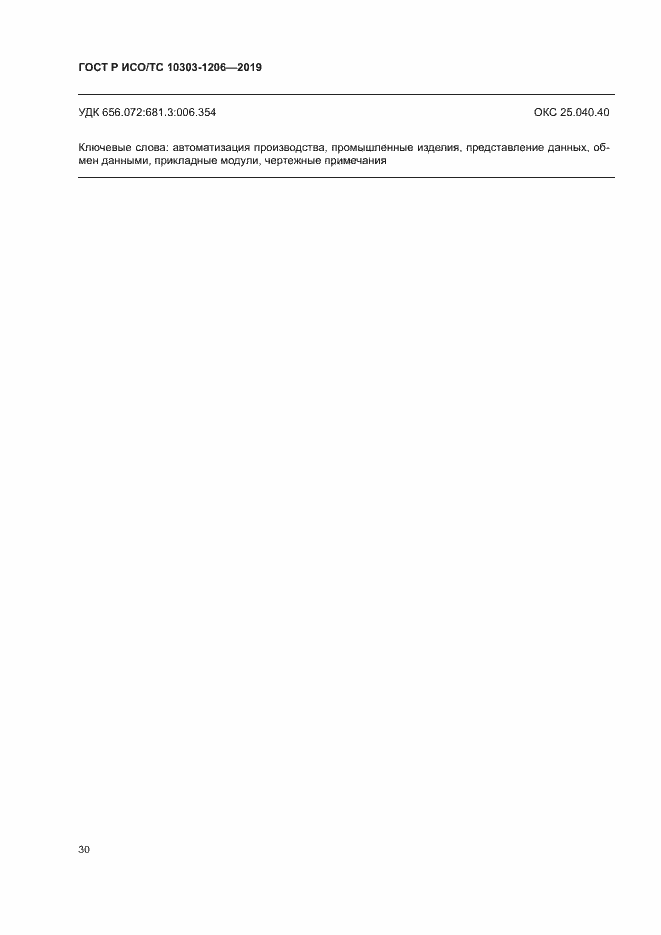

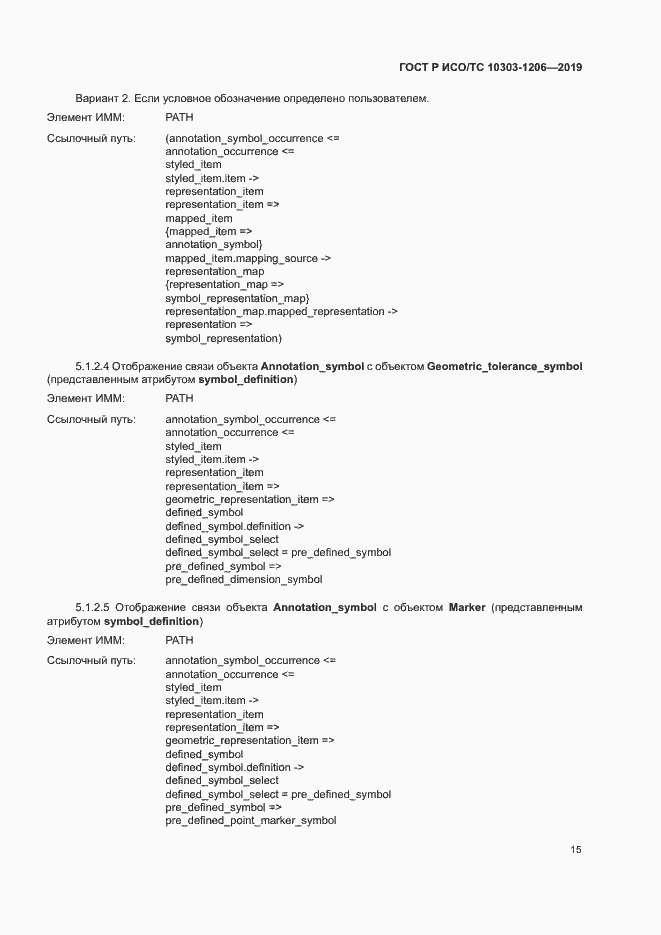

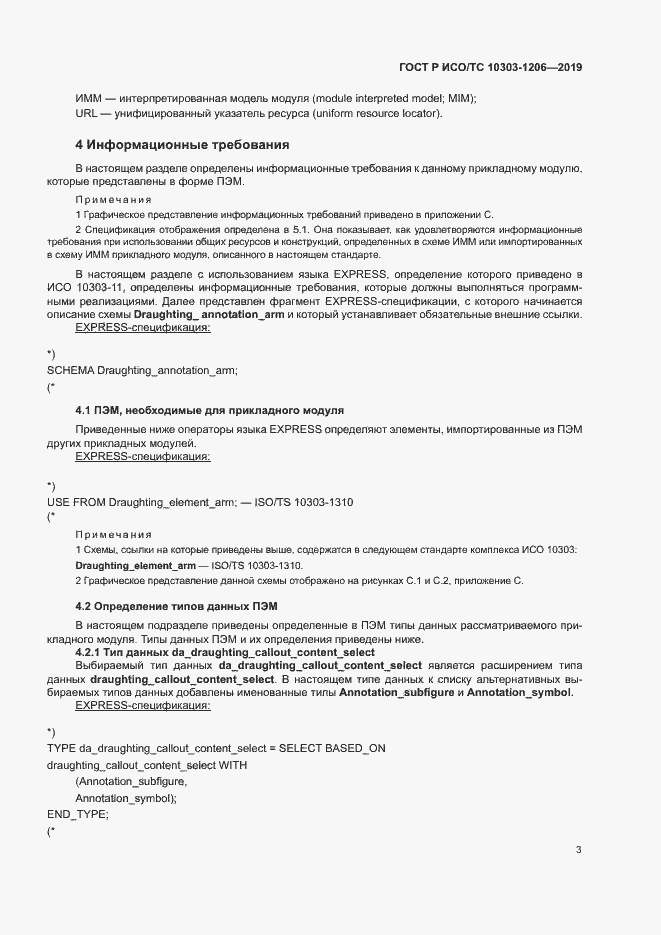

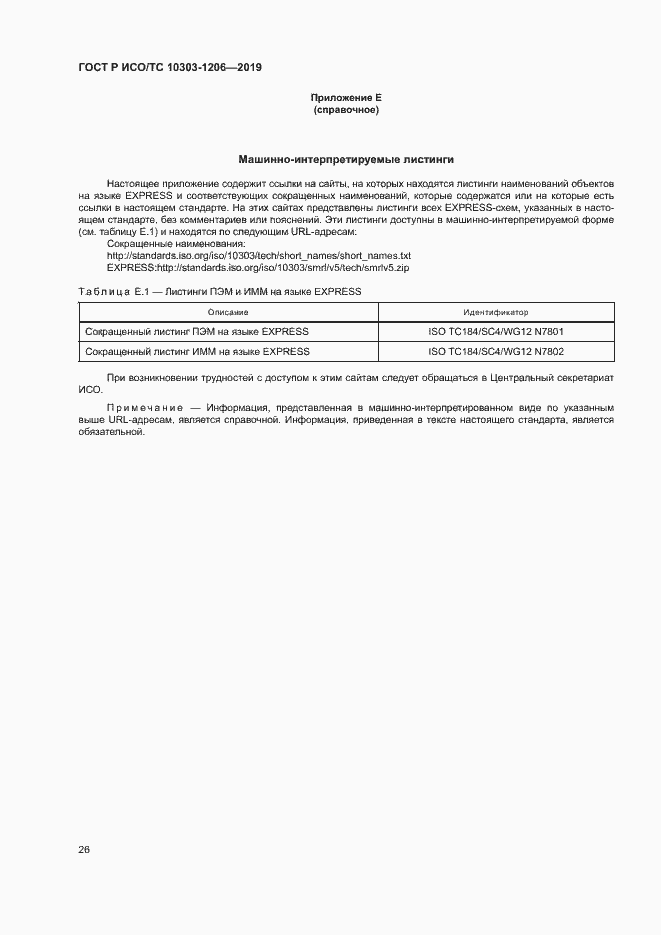

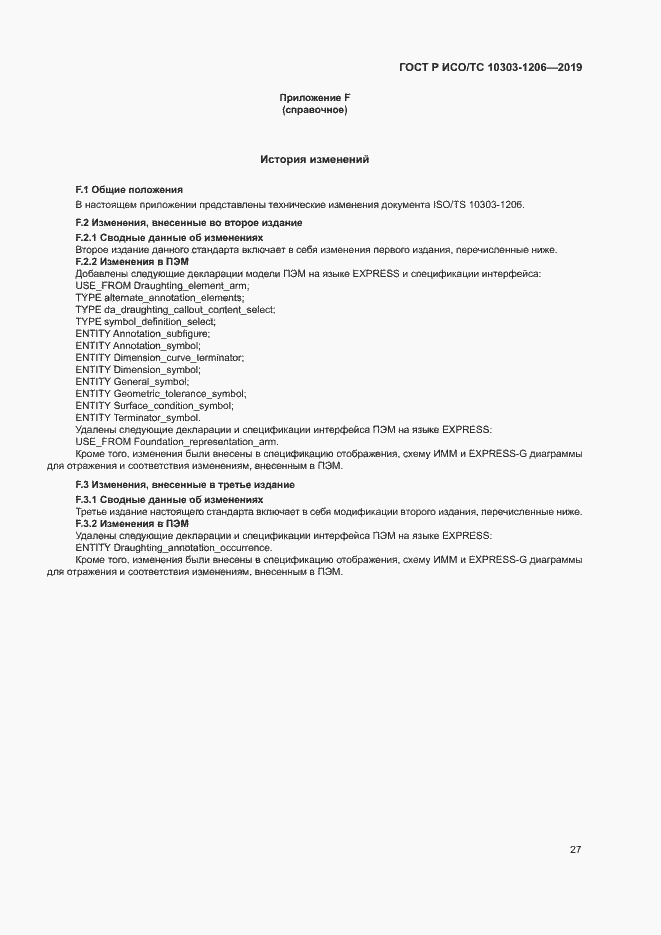

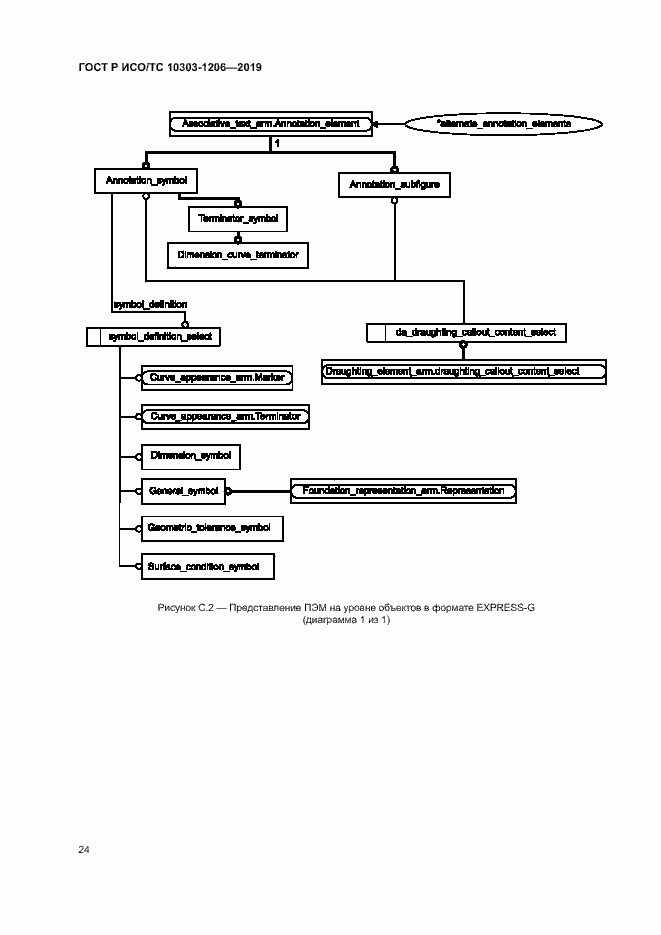

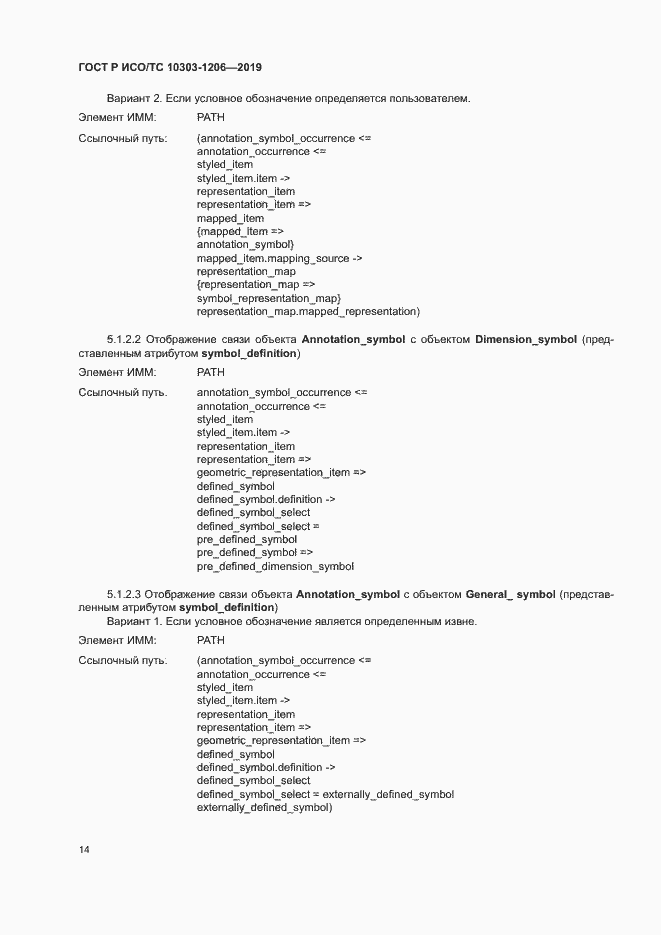

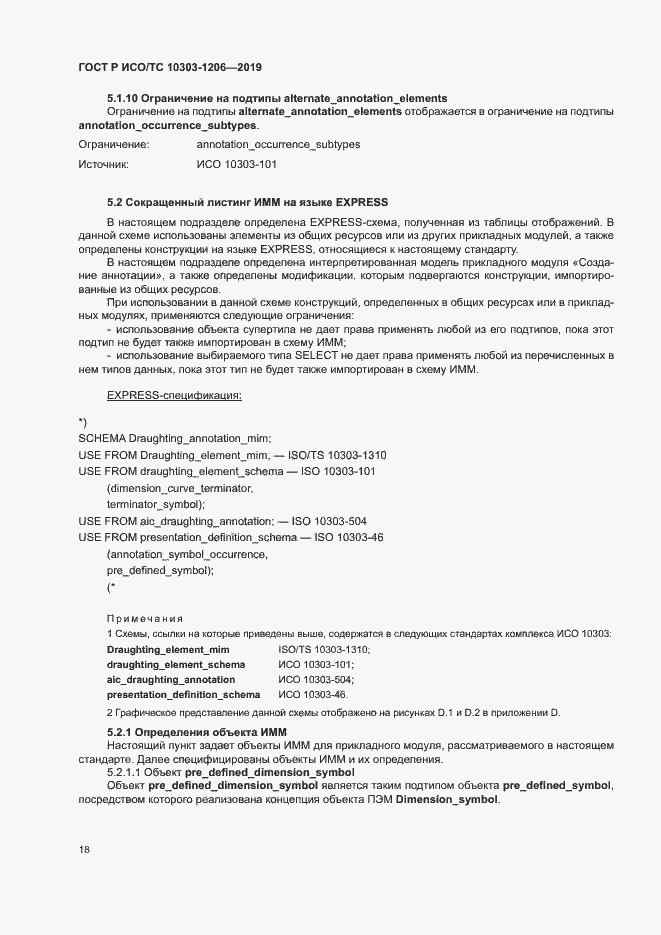

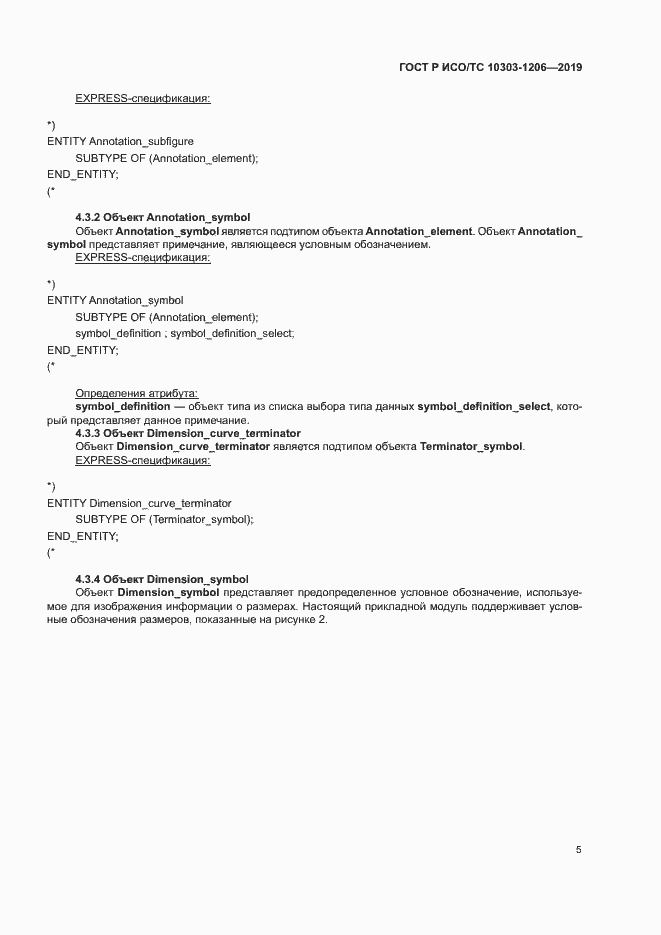

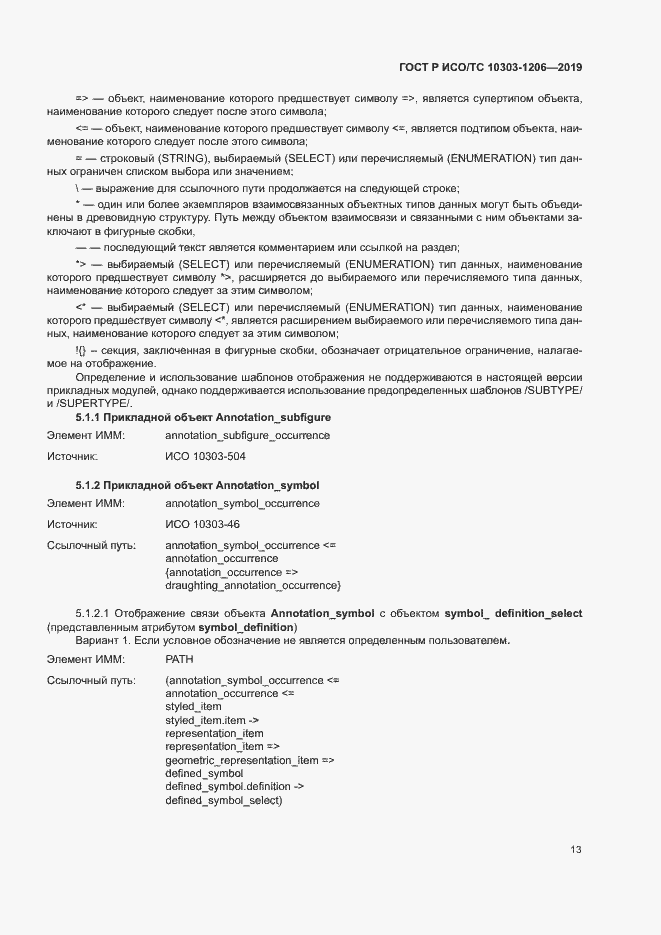

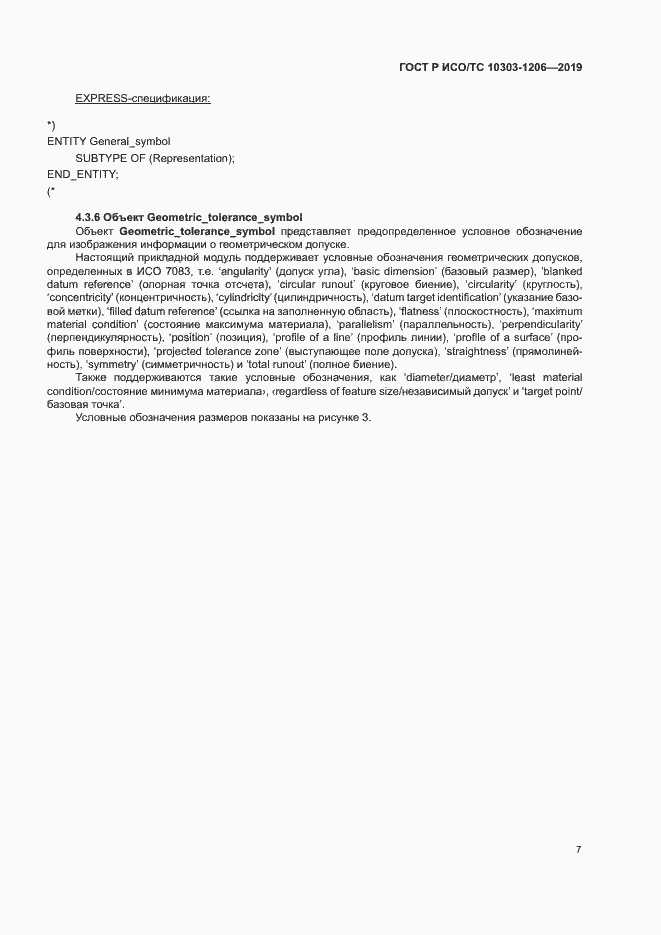

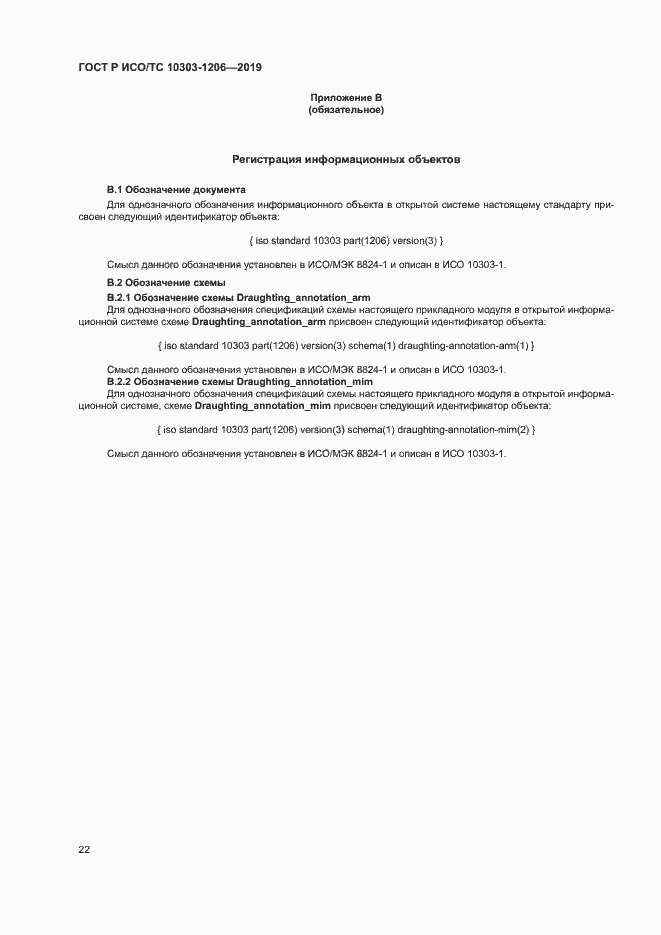

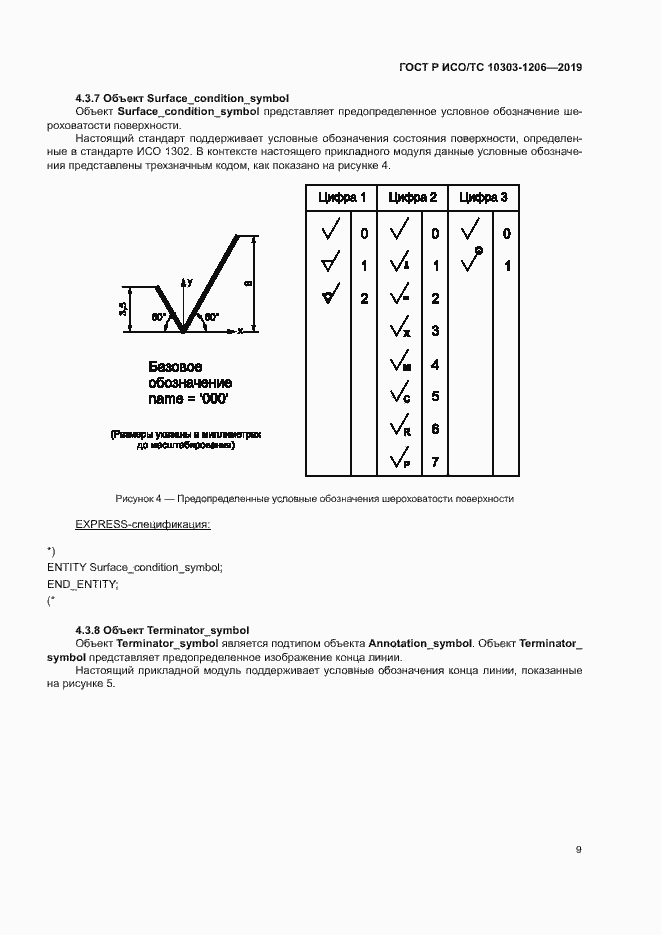

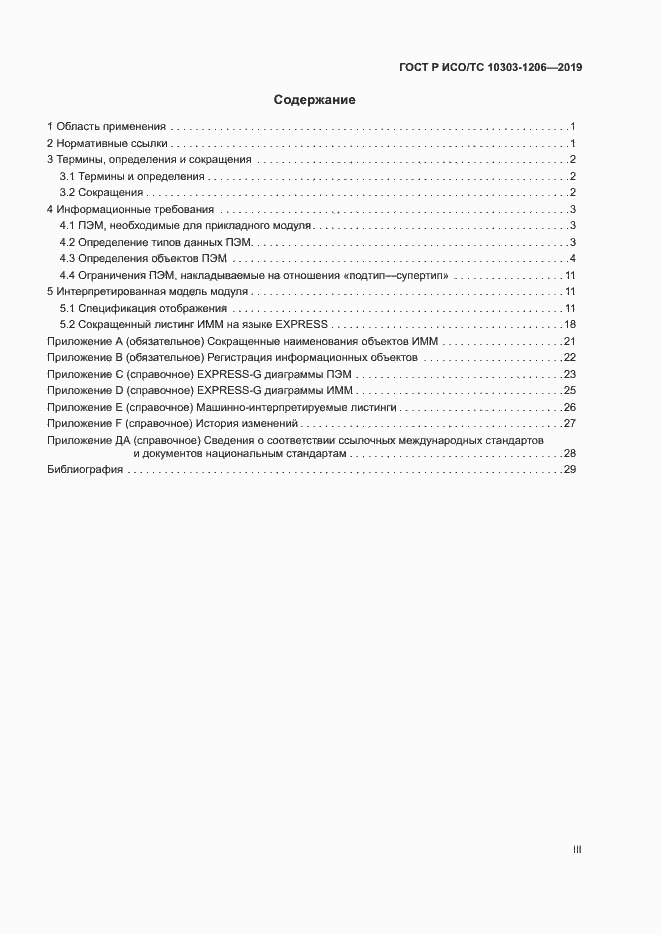

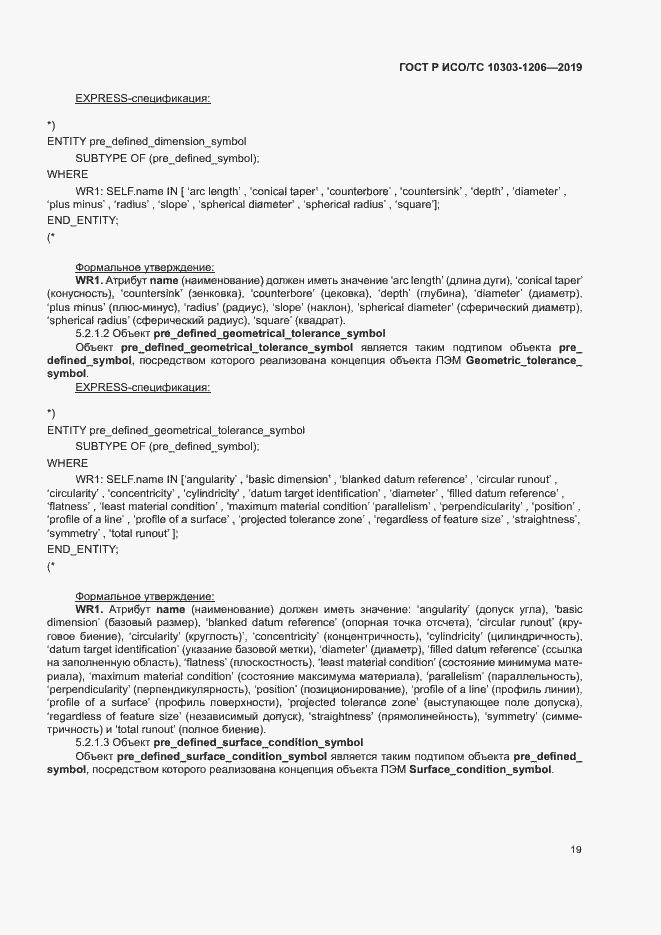

Страницы стандарта
