ГОСТ 18439-73 Оправки зубчатые (шлицевые) прямобочные центровые с посадкой изделий по s6. Конструкция и размеры

ГОСТ

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ 18439-73
Статус: Действует
Тип: ГОСТ
Название русское: Оправки зубчатые (шлицевые) прямобочные центровые с посадкой изделий по s6. Конструкция и размеры
Название английское: Notched straight-side center arbors with press fit of jobs. Design and dimensions

Даты и сроки

Дата издания: 05-23-73
Дата введения в действие: 06-30-74
Дата завершения срока действия: -

Применение и описание

Область и условия применения: Настоящий стандарт распространяется на центровые зубчатые (шлицевые) оправки, предназначенные для установки изделий с базовым зубчатым отверстием прямобочного профиля зубьев, изготовленных с предельными отклонениями поверхности центрирования D по А длиной до 1,5 D, при точной обработке их на токарных и круглошлифовальных станках

Связи и замены

Заменяющий: -
Взамен в части: МН 3623-62 в части оправок исполнения II

Изменения и переиздания

Список изменений: №1 от (рег. ) «Срок действия продлен»

Описание стандарта

ГОСТ 18439-73 Оправки зубчатые (шлицевые) прямобочные центровые с посадкой изделий по s6. Конструкция и размеры

Страницы стандарта

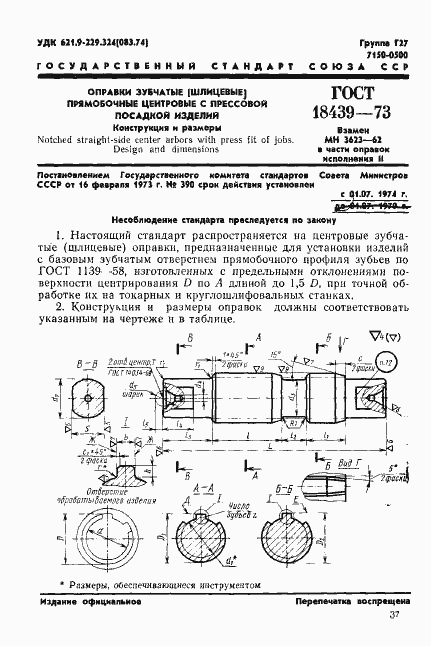

Страница 1 ГОСТ 18439-73

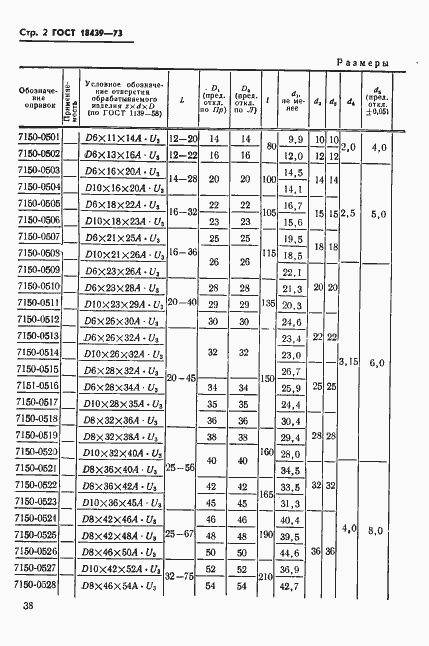

Страница 2 ГОСТ 18439-73

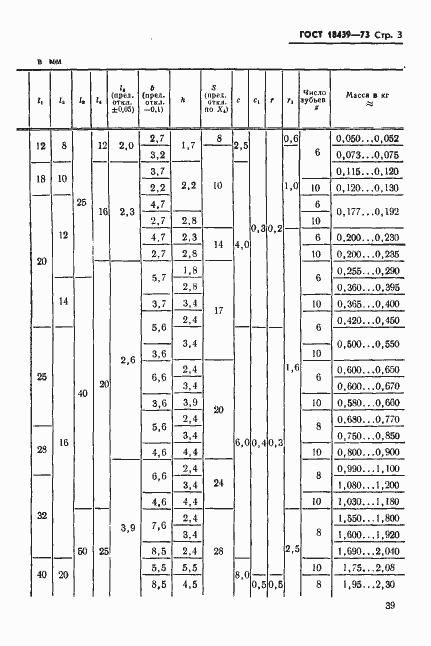

Страница 3 ГОСТ 18439-73

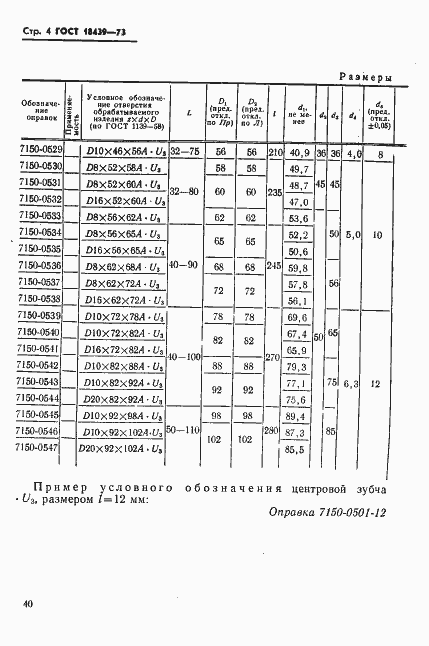

Страница 4 ГОСТ 18439-73

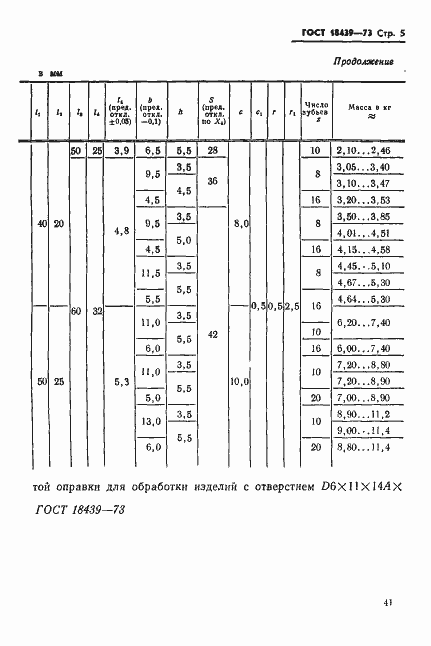

Страница 5 ГОСТ 18439-73

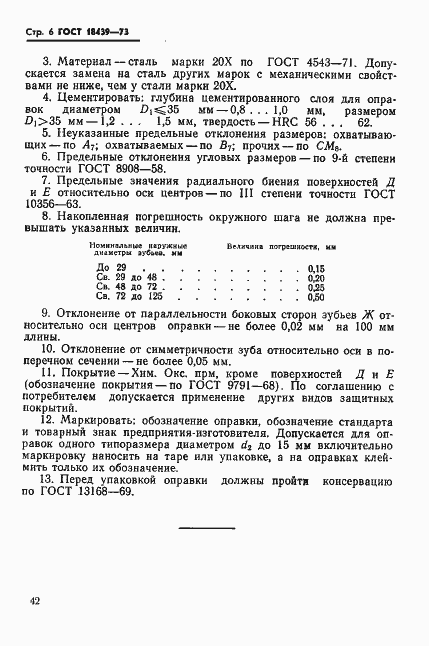

Страница 6 ГОСТ 18439-73

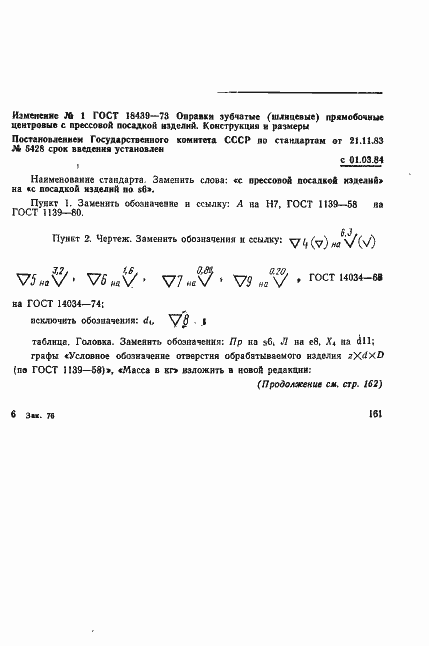

Страница 7 ГОСТ 18439-73

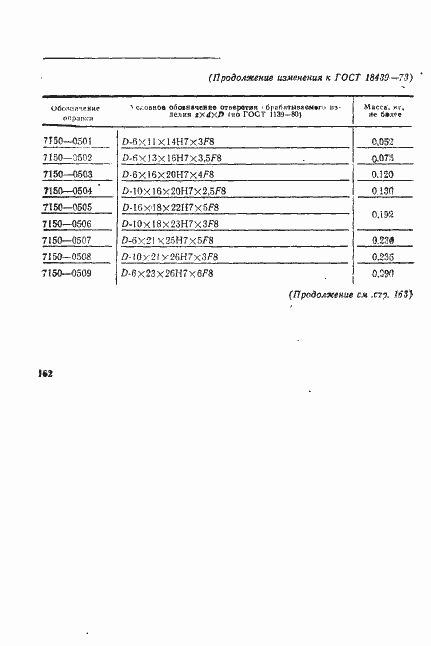

Страница 8 ГОСТ 18439-73

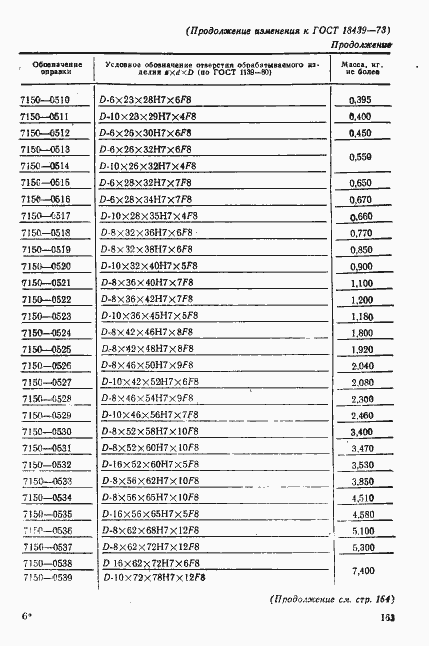

Страница 9 ГОСТ 18439-73

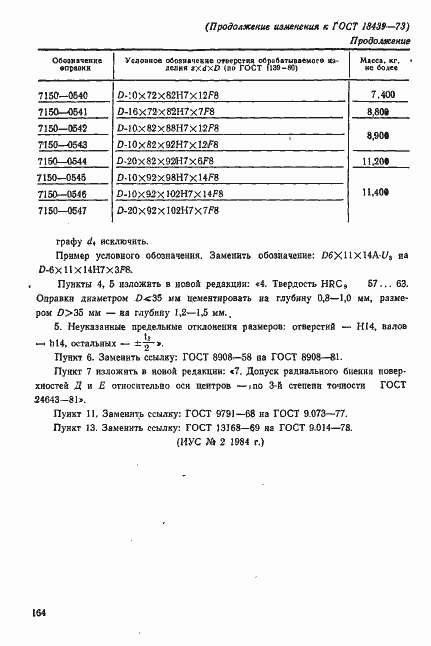

Страница 10 ГОСТ 18439-73
