Нарезка шлицов

Метод центрирования определяют исходя из требований к точности вращения и условий работы механизма. Когда вал должен вращаться без малейшего биения, выбирают посадку по наружному диаметру шлицов. В этом случае вершинам зубьев придают идеальную цилиндрическую форму на шлифовальном станке после термической обработки.

Если специалист закладывает центрирование по внутреннему диаметру, заготовку втулки протягивают специальным инструментом. Такой способ гарантирует безупречную соосность даже при значительных осевых нагрузках, хотя он увеличивает общие затраты на производство.

В массовом производстве часто используют центрирование по боковым сторонам зубьев, так как оно не требует сложной финишной отделки диаметров. Зазоры в таком соединении остаются минимальными, что позволяет эффективно передавать крутящий момент в обоих направлениях. Когда детали работают в условиях постоянной вибрации, контакт по бокам предотвращает разбивание пазов. Правильный выбор базы для посадки исключает перекос вала и снижает шум при работе трансмиссии.

Треугольные шлицы выбирают для неподвижных соединений, где нужно передать крутящий момент при малых габаритах вала. Профиль зуба имеет форму равнобедренного треугольника, который обеспечивает плотное заклинивание деталей при сборке.

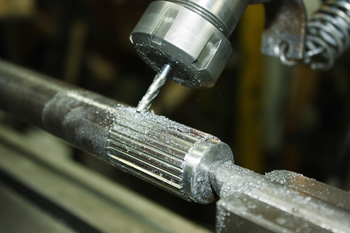

Большое количество мелких выступов позволяет очень точно выставить угловое положение одной детали относительно другой. Этот тип нарезки часто применяют в рулевых колонках и системах управления, потому что там важна жесткая фиксация без люфтов. Изготовление треугольного профиля выполняют методом фрезерования или накатывания.

Такое соединение плохо переносит осевое перемещение под нагрузкой, так как острые вершины быстро изнашиваются. Когда деталь должна скользить вдоль вала, от треугольного профиля отказываются в пользу эвольвентного или прямобочного. Прочность треугольных шлицов ниже из-за ограниченной площади контакта между ними. Однако малая высота выступа позволяет сохранить прочность самого вала. При сборке часто используют пресс, чтобы обеспечить надежное сцепление и исключить проворачивание деталей при пиковых нагрузках.

Эвольвентный профиль обеспечивает автоматическое центрирование деталей под действием передаваемого усилия. Зуб имеет расширяющееся к основанию сечение, что значительно повышает его прочность на изгиб и излом. Такая форма исключает появление острых углов во впадинах, где обычно начинаются усталостные трещины металла.

Когда вал передает огромный крутящий момент, эвольвентные шлицы распределяют давление более равномерно по всей поверхности контакта. Это позволяет уменьшить габариты узла при сохранении высокой надежности всей конструкции.

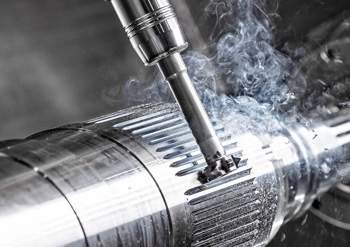

Инструмент для нарезания такого профиля полностью совпадает с инструментом для изготовления обычных шестерен. Это делает технологию универсальной и позволяет использовать стандартные зубофрезерные станки. После закалки такие шлицы легко поддаются финишной шлифовке для достижения высокой чистоты поверхности. Эвольвентное соединение работает тише и выдерживает большие динамические нагрузки в современных коробках передач.

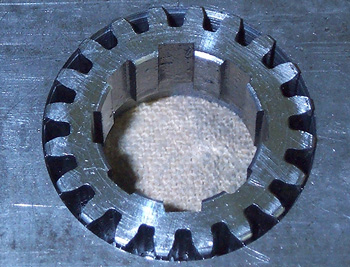

Для изготовления внутренних шлицов используют метод протягивания или долбления на специализированных станках. Протяжка представляет собой длинный многолезвийный инструмент, который за один проход формирует полный профиль соединения.

Этот способ обеспечивает высочайшую производительность и точность размеров, поэтому его выбирают для крупносерийного производства. Когда диаметр отверстия слишком мал для прохода мощной протяжки, применяют метод зубодолбления короткими ударами. Долбяк совершает возвратно-поступательные движения и постепенно вырезает нужные пазы в заготовке.

Процесс требует обильного охлаждения, так как внутри закрытого отверстия стружка может быстро перегреть инструмент. Если заготовка прошла предварительную закалку, используют твердосплавную оснастку или электроэрозионную обработку. Чистота поверхности внутренних шлицов влияет на легкость перемещения сопряженного вала. Когда работу завершают, размеры проверяют калиброванными пробками с учетом теплового расширения металла.

Прямобочные шлицы тяжелой серии имеют увеличенную высоту и ширину зуба для передачи экстремальных нагрузок. Большая площадь боковой поверхности снижает удельное давление на металл и предотвращает его деформацию.

Такую нарезку используют в приводах гусеничной техники и мощных станков, где крутящий момент достигает огромных значений. Профиль с прямыми стенками легче контролировать при изготовлении, что упрощает подгонку деталей. Плотная посадка гарантирует отсутствие люфтов даже после длительной эксплуатации агрегата.

Количество зубьев в тяжелой серии обычно меньше, чем в легкой, но каждый из них имеет массивное основание. Это позволяет валу сопротивляться кручению и предотвращает срез шлицов при резких рывках. Для повышения износостойкости такие детали подвергают объемной закалке или азотированию поверхности. Применение прямобочного профиля оправдано там, где во главу угла ставят прочность и долговечность. Правильная смазка такого узла исключает сухое трение и защищает сталь от коррозии.

Радиус во впадине шлица выполняет роль гасителя напряжений и предотвращает появление трещин в опасных зонах. Если сделать дно паза под прямым углом, в этой точке возникнет концентрация механических усилий.

При работе под нагрузкой такой вал может лопнуть даже при небольшом превышении расчетного момента. Когда во впадине создают плавный переход, напряжения распределяются по большему объему металла. Это значительно повышает усталостную прочность детали и продлевает срок ее безаварийной службы.

Величину радиуса выбирают исходя из модуля шлица и твердости используемого материала. На зубофрезерных станках форму впадины задает геометрия режущих кромок червячной фрезы. После нарезания закругления проверяют на оптических приборах для обнаружения заусенцев или рисок. Любой дефект на поверхности радиуса может стать источником разрушения в будущем.

Восстановление изношенных шлицов выполняют методом наплавки металла с последующей механической обработкой. На поверхность зубьев наносят слой износостойкого сплава с помощью электродуговой или лазерной сварки. После этого заготовку устанавливают в станок и заново нарезают профиль в соответствии с исходными размерами.

Такой подход позволяет вернуть деталь в строй без покупки дорогого нового вала. Однако процесс требует точного соблюдения температурного режима, чтобы не допустить коробления заготовки.

После нарезки восстановленные шлицы проходят обязательную шлифовку и контроль твердости. Часто после ремонта деталь служит дольше оригинала за счет использования более качественных наплавочных материалов. Если износ слишком велик, иногда применяют метод смещения, когда новые пазы режут на других участках окружности. Этот способ возможен только при наличии свободного места на валу и при согласовании с заказчиком.

Валы отбора мощности (ВОМ) в сельхозтехнике работают в условиях постоянного загрязнения и высоких ударных нагрузок. Шлицы на таких валах делают прямобочными со специальными фасками для облегчения стыковки навесного оборудования.

Точность изготовления здесь сочетается с необходимостью выдерживать перекосы, которые возникают при движении трактора. ВОМ должен обеспечивать быструю замену насадок без использования специальных инструментов. Для защиты от коррозии металл подвергают гальваническому покрытию или воронению.

Стандартные размеры шлицов ВОМ регламентируют международные нормы для обеспечения совместимости разных машин. Когда нарезают такие зубья, следят за отсутствием острых кромок, которые могут травмировать рабочего при монтаже. Твердость поверхности должна быть высокой, так как трение в этом узле происходит постоянно. Регулярная проверка состояния шлицов ВОМ предотвращает поломку дорогостоящих комбайнов и сеялок. Профессиональная нарезка шлицов гарантирует надежную передачу энергии от двигателя к рабочим органам.

Нарезка шлицов на полых деталях требует особого внимания к жесткости зажима и режимам резания. При избыточном давлении тонкая стенка может деформироваться, что приведет к искажению диаметра и к браку.

Для поддержки заготовки используют специальные разжимные оправки, которые вставляют внутрь отверстия. Фрезерование ведут на высоких оборотах с малой подачей, чтобы минимизировать силы отжатия инструмента. Такой подход позволяет получать легкие и прочные валы для трансмиссий спортивных автомобилей и мотоциклов.

Если толщина стенки критически мала, от фрезерования отказываются в пользу метода холодного накатывания. Ролики плавно вдавливают профиль в металл, что упрочняет поверхность за счет наклепа. Холодная деформация не нарушает структуру волокон стали, поэтому такой вал выдерживает большие нагрузки. После формирования шлицов обязательно проводят контроль соосности внутренней и наружной поверхностей. Использование полых валов снижает вес всей машины и повышает ее энергоэффективность.

Последовательность этапов зависит от требуемой точности и твердости готового изделия. Чаще всего шлицы нарезают в сыром металле, после чего деталь подвергают термической обработке.

Закалка может вызвать небольшие деформации, которые исправляют финишной шлифовкой кромок. Если требуется высочайшая точность, нарезку выполняют на предварительно улучшенных заготовках с твердостью до 35 HRC. Это исключает коробление и позволяет получить идеальный профиль без дополнительных операций.

Для очень твердых сталей используют метод шлифования шлицов из цельного металла без предварительного фрезерования. Абразивный круг за несколько проходов формирует пазы заданной глубины в каленом слое. Такой способ самый медленный и дорогостоящий, но он обеспечивает 6-й класс точности зацепления. Выбор технологии всегда основывают на анализе стоимости и технических требований проекта. Правильная очередность процессов гарантирует отсутствие внутренних напряжений и трещин в металле.

Для защиты шлицов от абразивного износа используют резиновые пыльники, гофры или специальные уплотнительные кольца. Пыль и грязь, попадая в зазоры, работают как наждачная бумага и быстро уничтожают профиль зубьев. Если соединение должно перемещаться вдоль оси, смазку внутри чехла обновляют через пресс-масленки.

Качественная герметизация узла продлевает ресурс вала в 3-4 раза даже при работе в тяжелых условиях. В закрытых редукторах роль защиты выполняет корпус и система фильтрации масла.

При проектировании шлицевых зон предусматривают специальные канавки для установки защитных элементов. Если пыльник порвется, попадание влаги вызовет коррозию, которая заклинит детали между собой. Поэтому состояние уплотнений проверяют при каждом техническом обслуживании машины. Для агрессивных сред выбирают защитные материалы, которые стойки к воздействию бензина и кислот. Надежная защита шлицов является залогом стабильной работы всей силовой передачи.

Контроль шлицов проводят с помощью жестких предельных калибров: колец для валов и пробок для втулок. Проходной калибр должен легко надеваться на деталь под собственным весом, что подтверждает отсутствие перекосов. Непроходной калибр не должен заходить в зацепление, это гарантирует соблюдение минимальных зазоров.

Такая проверка занимает секунды и идеально подходит для условий массового производства. Если шаблон не заходит на вал, деталь отправляют на доработку или в брак из-за ошибок в шаге.

Для сложной проверки используют координатно-измерительные машины, которые сканируют весь профиль в 3D. Компьютер сравнивает полученную модель с чертежом и выявляет отклонения формы в микрометрах. Также замеряют толщину зуба по хорде с помощью специальных микрометров с коническими вставками. Результаты измерений позволяют вовремя вносить правки в настройки зубофрезерного оборудования. Регулярная поверка самих калибров исключает ошибки при приемке готовой продукции.

Шлицевое соединение имеет гораздо большее количество точек контакта, что позволяет передавать мощные усилия при меньшем диаметре вала. В шпоночном узле вся нагрузка приходится на один или два элемента, что часто ведет к их срезу или смятию паза.

Шлицы распределяют крутящий момент равномерно по всей окружности детали, исключая концентрацию напряжений в одной точке. Это делает конструкцию более жесткой и устойчивой к вибрационным нагрузкам на высоких оборотах. Также шлицы обеспечивают идеальную центровку деталей, чего трудно добиться с помощью шпонки.

Возможность легкого осевого перемещения под нагрузкой является уникальным преимуществом шлицевых валов. Это необходимо в карданных передачах и коробках передач, где расстояние между узлами может меняться. Шлицевое соединение долговечнее и требует меньше затрат на обслуживание при правильной эксплуатации. Несмотря на более сложную технологию нарезки, его применение оправдано в любой ответственной технике. Использование шлицов повышает безопасность механизма и гарантирует его стабильную работу в экстремальных режимах.
