ГОСТ Р ИСО 12164-2-2013 Крепление инструментов с полым коническим хвостовиком (HSK) типов А и С. Присоединительные размеры

ГОСТ Р ИСО

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ Р ИСО 12164-2-2013

Статус: Действует

Тип: ГОСТ Р ИСО

Название русское: Крепление инструментов с полым коническим хвостовиком (HSK) типов А и С. Присоединительные размеры

Название английское: Tool receiver for type A and C hollow taper shanks. Connecting dimensions

Даты и сроки

Дата издания: 04-28-20

Дата введения в действие: 07-01-14

Дата завершения срока действия: -

Применение и описание

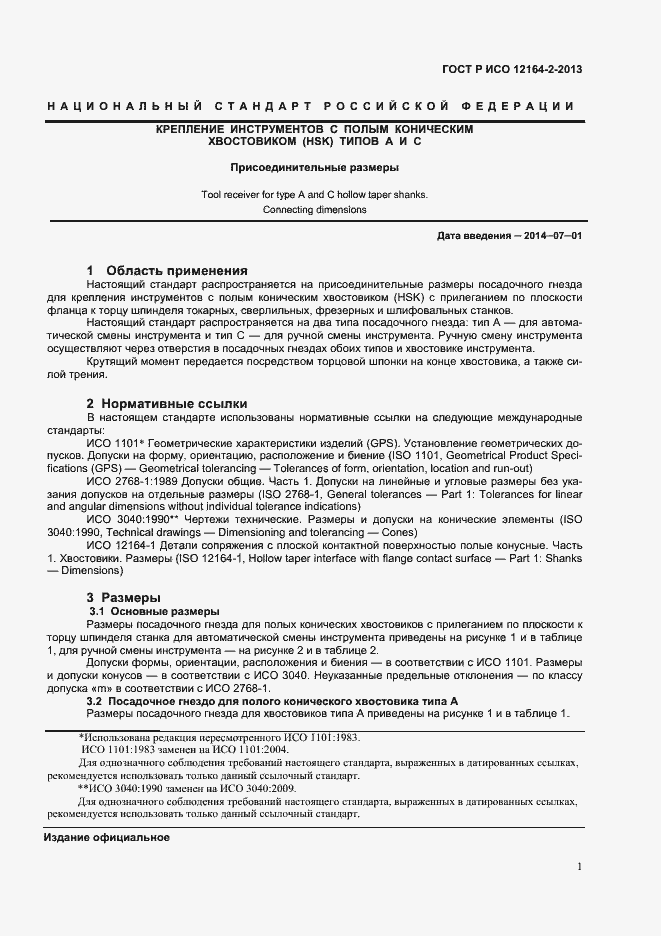

Область и условия применения: Настоящий стандарт распространяется на присоединительные размеры посадочного гнезда для крепления инструментов с полым коническим хвостовиком (HSK) с прилеганием по плоскости фланца к торцу шпинделя токарных, сверлильных, фрезерных и шлифовальных станков. Настоящий стандарт распространяется на два типа посадочного гнезда: тип А - для автоматической смены инструмента и тип С - для ручной смены инструмента. Ручную смену инструмента осуществляют через отверстия в посадочных гнездах обоих типов и хвостовике инструмента. Крутящий момент передается посредством торцовой шпонки на конце хвостовика, а также - силой трения
