Основная информация

Обозначение: ГОСТ 18709-73

Статус: Действует

Тип: ГОСТ

Название русское: Машины электрические вращающиеся средние. Установочно-присоединительные размеры

Название английское: Rotating electrical machines of middle size. Mounting dimensions

Даты и сроки

Дата издания: 04-01-92

Дата введения в действие: 01-01-74

Дата завершения срока действия: -

Применение и описание

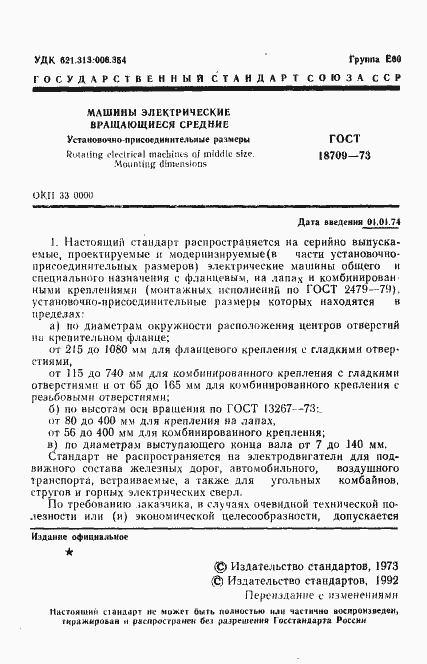

Область и условия применения: Настоящий стандарт распространяется на серийно выпускаемые, проектируемые и модернизируемые (в части установочно-присоединительных размеров) электрические машины общего и специального назначения с фланцевым, на лапах и комбинированными креплениями, установочно-присоединительные размеры которых находятся в пределах:а) по диаметрам окружности расположения центров отверстий на крепительном фланце; от 215 до 1080 мм для фланцевого крепления с гладкими отверстиями,от 115 до 740 мм для комбинированного крепления с гладкими отверстиями и от 65 до 165 мм для комбинированного крепления с резьбовыми отверстиями;б) по высотам оси вращения по ГОСТ 13267-73: от 80 до 400 мм для крепления на лапах, от 56 до 400 мм для комбинированного крепления;в) по диаметрам выступающего конца вала от 7 до 140 мм. Стандарт не распространяется на электродвигатели для подвижного состава железных дорог, автомобильного, воздушного транспорта, встраиваемые, а также для угольных комбайнов, стругов и горных электрических сверл

Связи и замены

Заменяющий: -

Изменения и переиздания

Список изменений: №1 от (рег. ) «Срок действия продлен» №2 от (рег. ) «Срок действия продлен» №3 от (рег. ) «Срок действия продлен» №4 от (рег. ) «Срок действия продлен» №5 от (рег. ) «Срок действия продлен» №6 от (рег. ) «Поправка»
