ГОСТ Р 56970-2016 Конструкции несущие базовые радиоэлектронных средств. Управление температурными режимами шкафов, соответствующих стандартам серий IEC 60297 и IEC 60917. Часть 1. Руководство по проектированию. Размеры интерфейса и положения по термоэлектрическим системам охлаждения (эффект Пельтье)

ГОСТ Р

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ Р 56970-2016

Статус: Действует

Тип: ГОСТ Р

Название русское: Конструкции несущие базовые радиоэлектронных средств. Управление температурными режимами шкафов, соответствующих стандартам серий IEC 60297 и IEC 60917. Часть 1. Руководство по проектированию. Размеры интерфейса и положения по термоэлектрическим системам охлаждения (эффект Пельтье)

Название английское: Construction of bearing base electronic. The management cabinets, meet the standards of the series IEC 60297 and IEC 60917. Part 1. Design Guide. Sizes of interface and position on the thermo-electric systems of cooling (effect of Пельтье)

Даты и сроки

Дата издания: 07-18-16

Дата введения в действие: 03-01-17

Дата завершения срока действия: -

Применение и описание

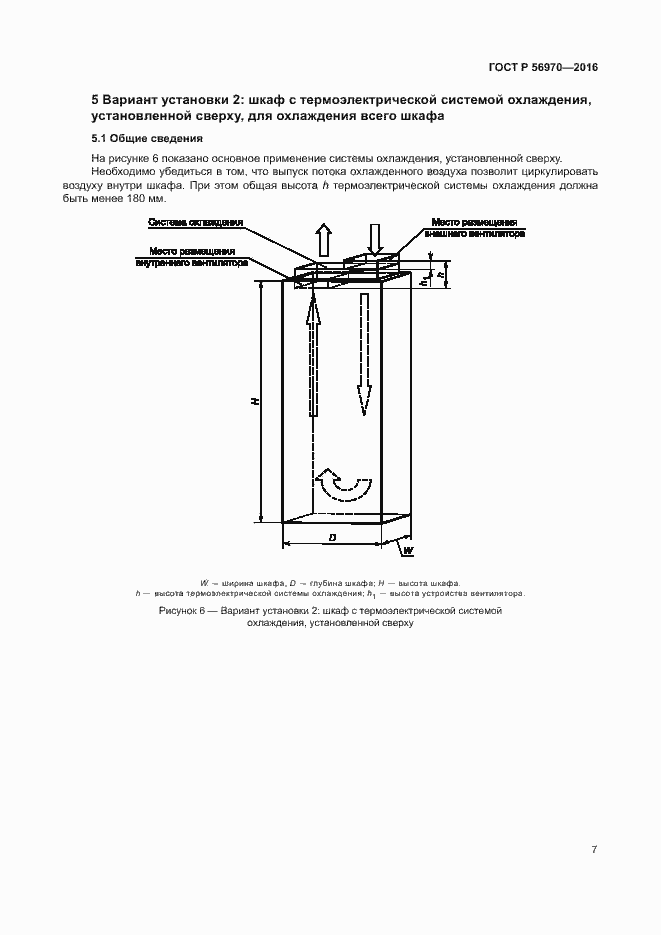

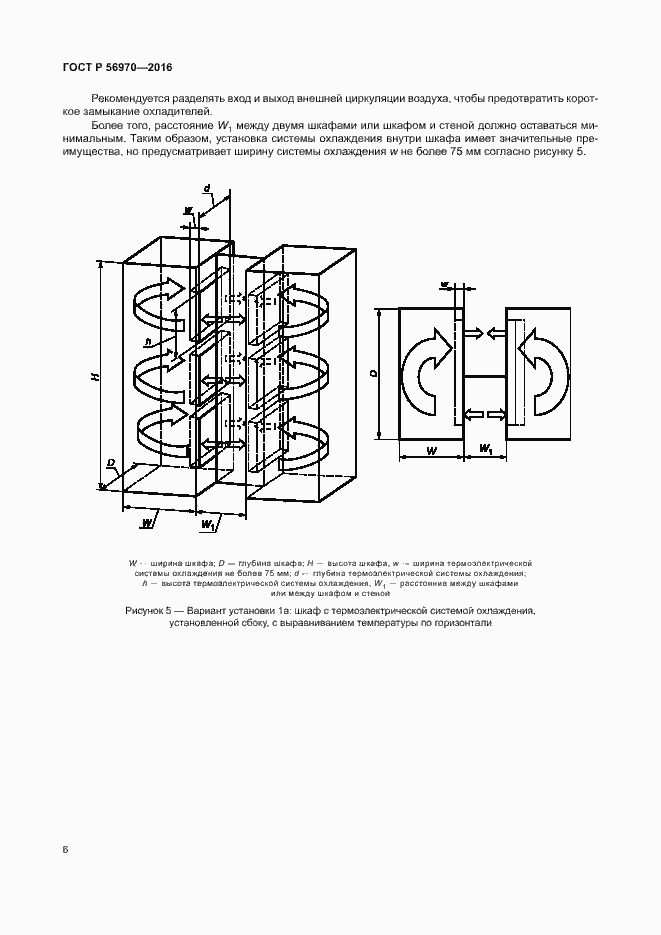

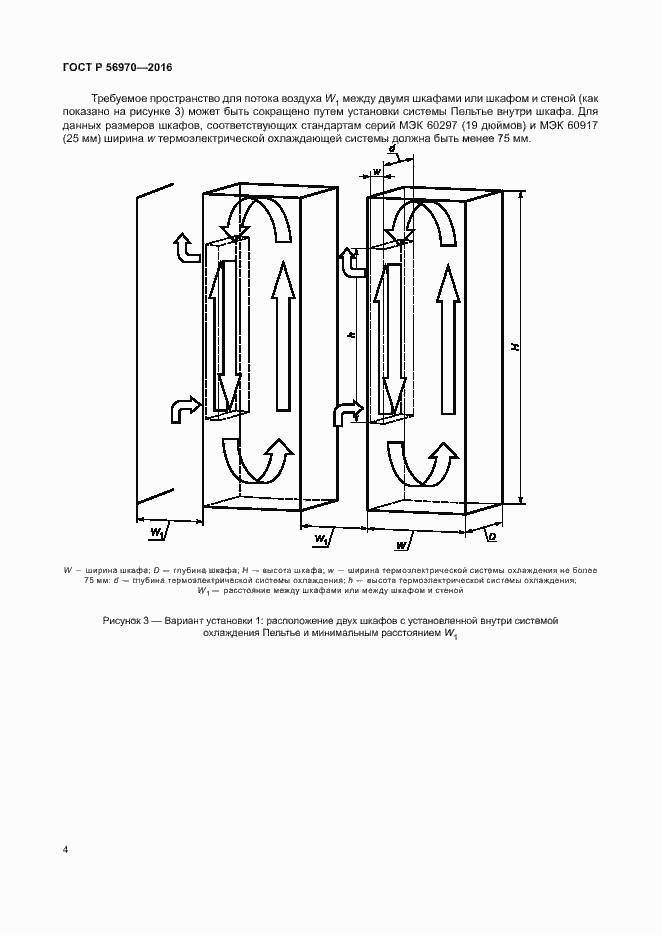

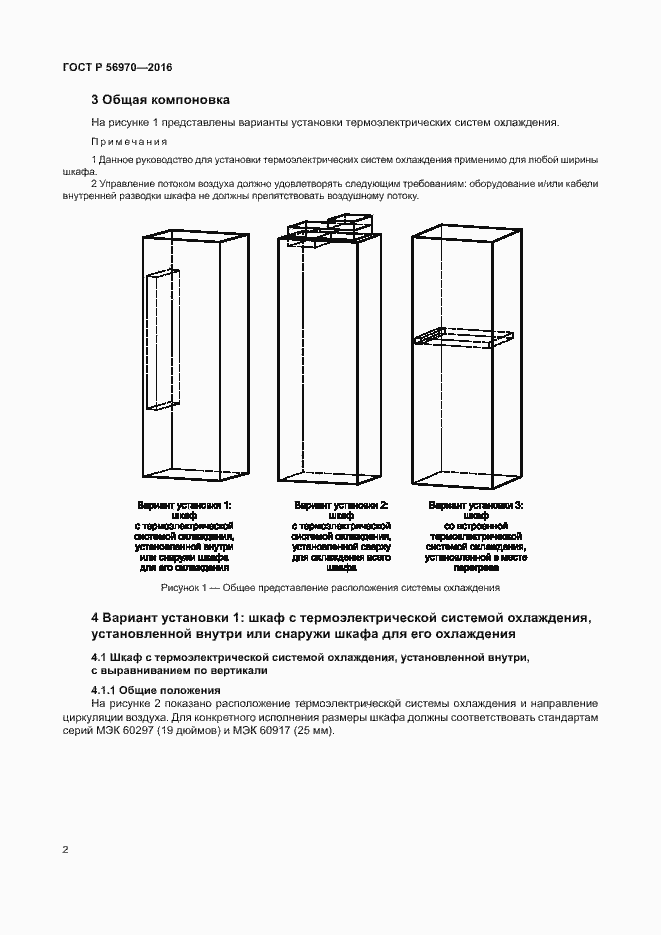

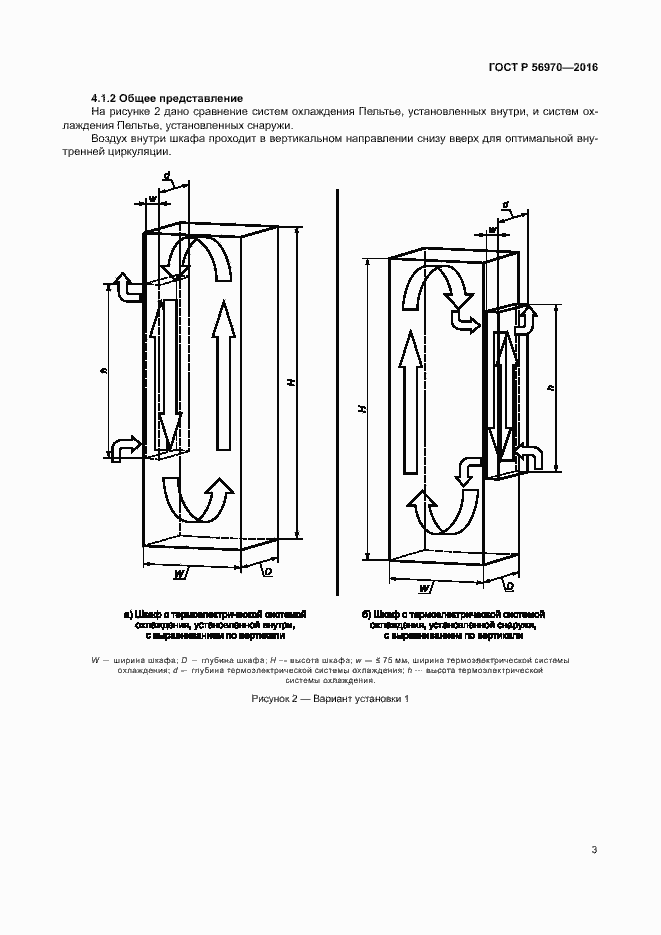

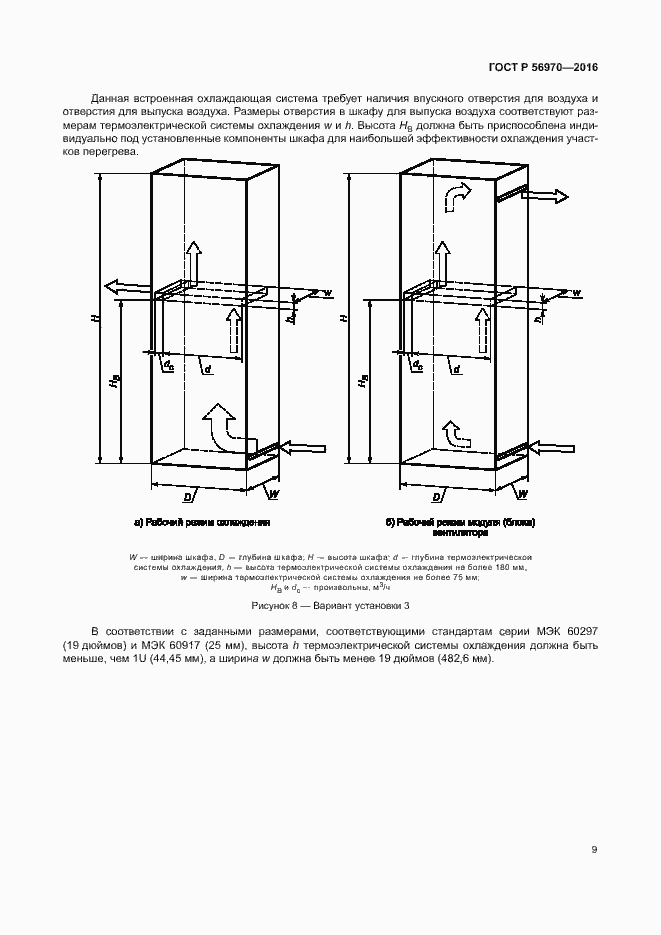

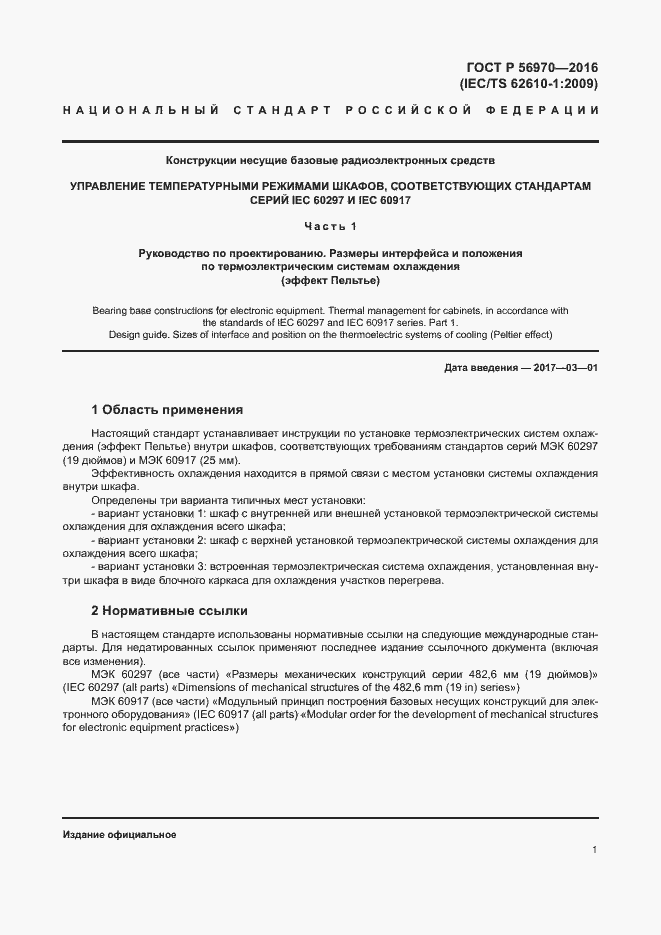

Область и условия применения: Настоящий стандарт устанавливает инструкции по установке термоэлектрических систем охлаждения (эффект Пельтье) внутри шкафов соответствующих требованиям стандартов серий МЭК 60297 (19 дюймов) и МЭК 60917 (25 мм). Эффективность охлаждения находится в прямой связи с местом установки системы охлаждения внутри шкафа. Определены три варианта типичных мест установки: - вариант установки 1: шкаф с внутренней или внешней установкой термоэлектрической системы охлаждения для охлаждения всего шкафа; - вариант установки 2: шкаф с верхней установкой термоэлектрической системы охлаждения для охлаждения всего шкафа; - вариант установки 3: встроенная термоэлектрическая система охлаждения, установленная внутри шкафа в виде блочного каркаса для охлаждения участков перегрева

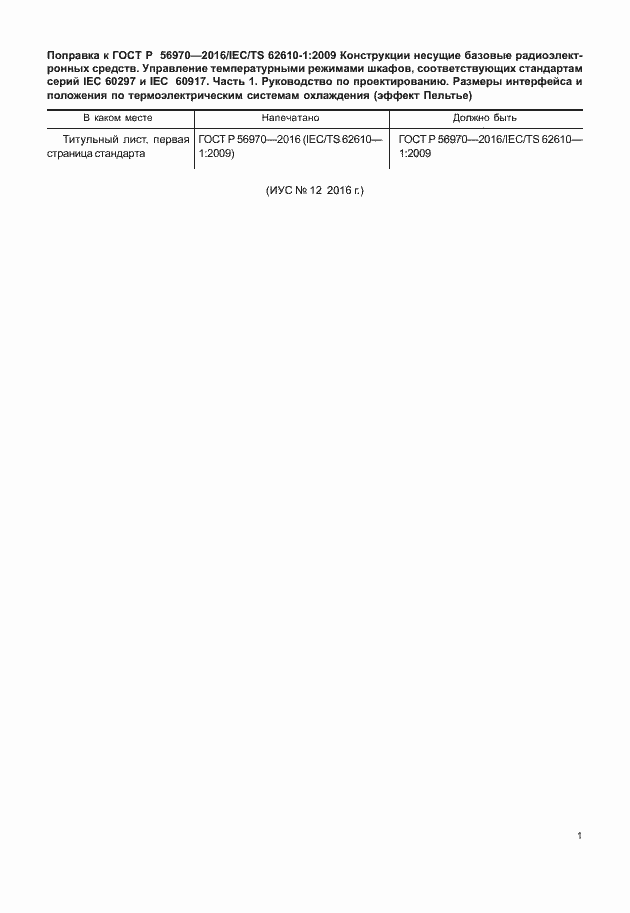

Приложение №1: Поправка к ГОСТ Р 56970-2016 Обозначение: Поправка к ГОСТ Р 56970-2016 Дата введения в действие: 29.12.2016

Связи и замены

Заменяющий: -

Изменения и переиздания

Список изменений: №0 от (рег. ) «Дата введения перенесена»

Описание стандарта

ГОСТ Р 56970-2016 Конструкции несущие базовые радиоэлектронных средств. Управление температурными режимами шкафов, соответствующих стандартам серий IEC 60297 и IEC 60917. Часть 1. Руководство по проектированию. Размеры интерфейса и положения по термоэлектрическим системам охлаждения (эффект Пельтье)
