ГОСТ Р МЭК 61850-7-3-2009 Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 3. Классы общих данных

ГОСТ Р МЭК

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ Р МЭК 61850-7-3-2009
Статус: Действует
Тип: ГОСТ Р МЭК
Название русское: Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 3. Классы общих данных
Название английское: Communication networks and systems in substations. Part 7. Basic communication structure for substation and feeder equipment. Section 3. Common data clаsses

Даты и сроки

Дата издания: 05-21-20
Дата введения в действие: 01-01-11
Дата завершения срока действия: -

Применение и описание

Область и условия применения: Настоящий стандарт специфицирует общие типы атрибутов и классы общих данных в связи с применением на подстанции. В частности он определяет: - классы общих данных для информации о состоянии; - классы общих данных для информации для информации об измеряемых величинах; - классы общих данных для информации о контролируемом состоянии; - классы общих данных для информации о контролируемых параметрах аналоговых сигналов; - классы общих данных для настройки параметров состояния; - классы общих данных для настройки параметров аналоговых сигналов, типы атрибутов, используемых в указанных классах общих данных. Настоящий стандарт применяют для описания моделей устройств и функций оборудования подстанции и линейного оборудования. Настоящий стандарт может также быть применен, например, для описания моделей устройств и функций для информационного обмена: - между подстанциями; - между подстанцией и центром управления; - между электростанцией и центром управления; - при распределенной генерации; - в системах учета

Связи и замены

Заменяющий: -

Описание стандарта

ГОСТ Р МЭК 61850-7-3-2009 Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 3. Классы общих данных

Страницы стандарта

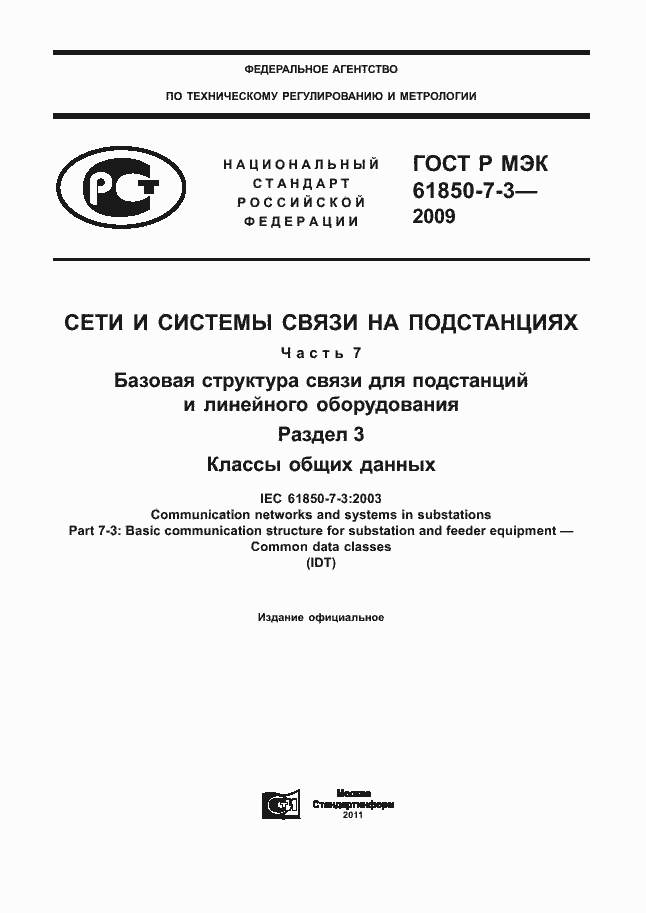

Страница 1 ГОСТ Р МЭК 61850-7-3-2009

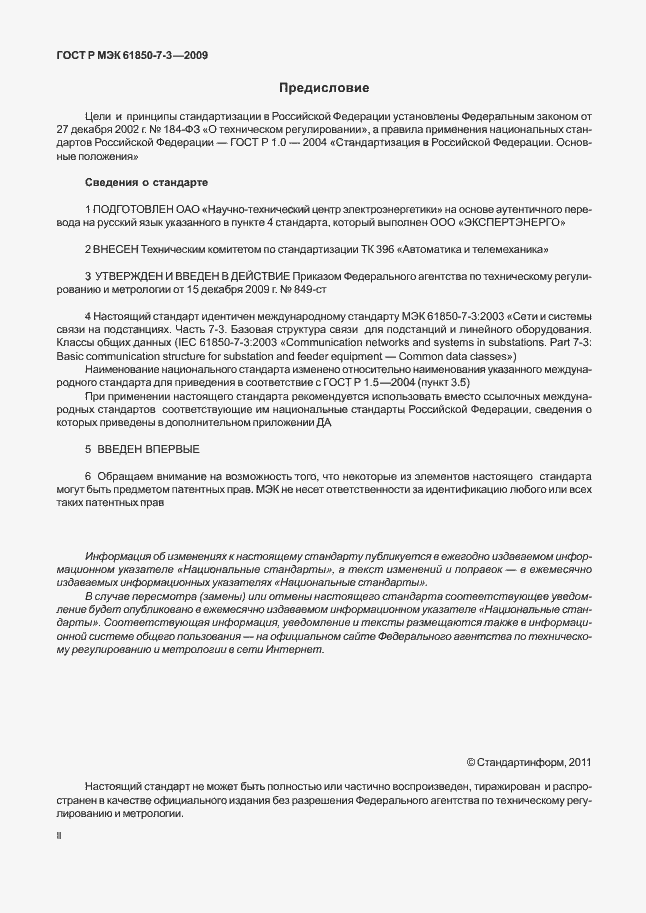

Страница 2 ГОСТ Р МЭК 61850-7-3-2009

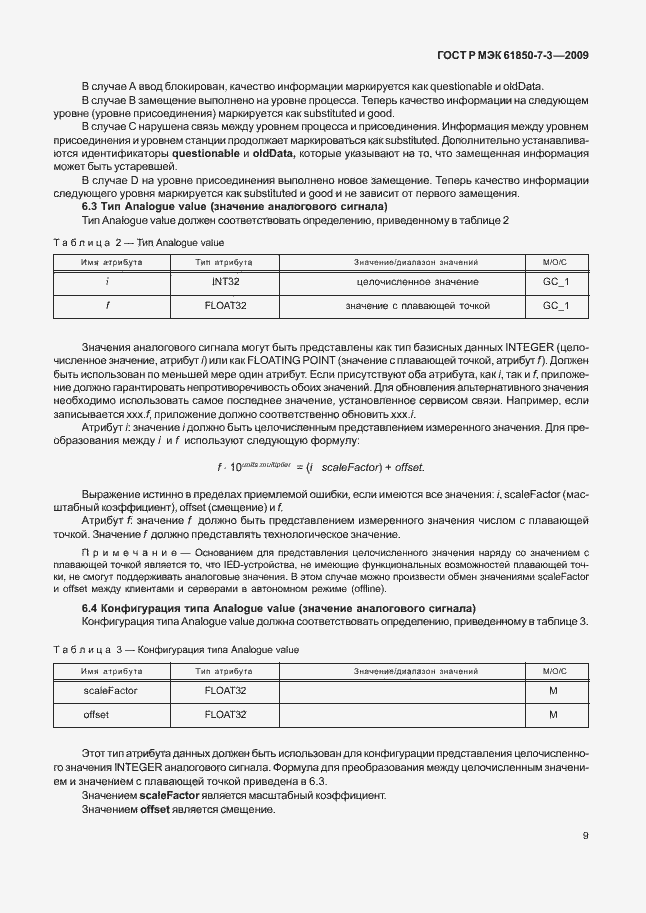

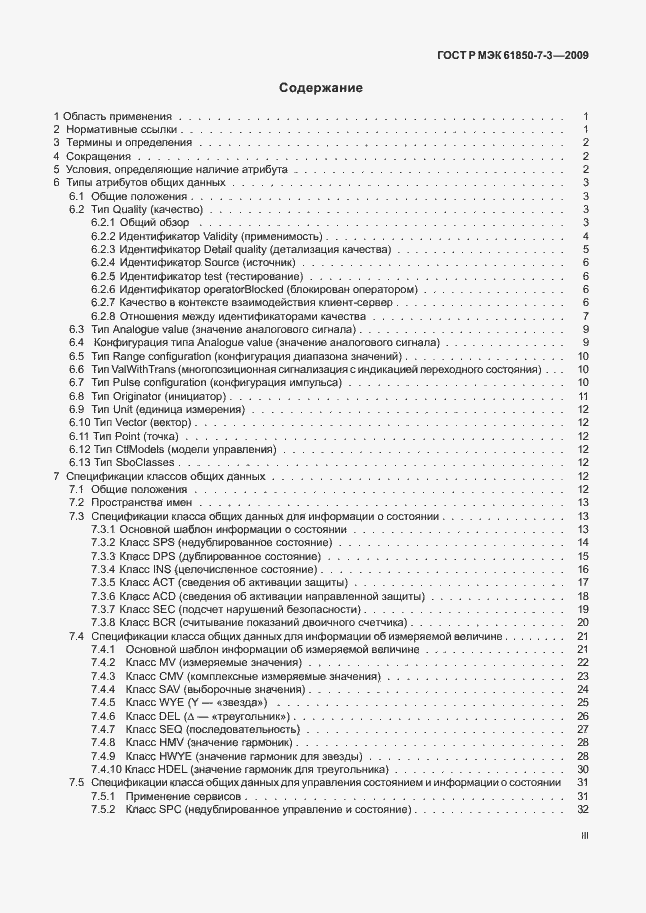

Страница 3 ГОСТ Р МЭК 61850-7-3-2009

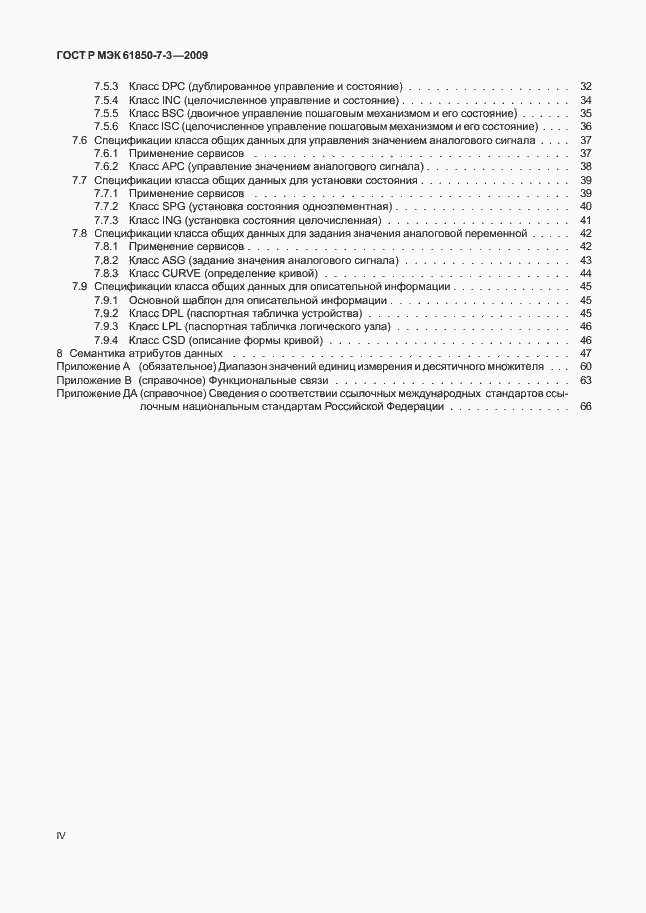

Страница 4 ГОСТ Р МЭК 61850-7-3-2009

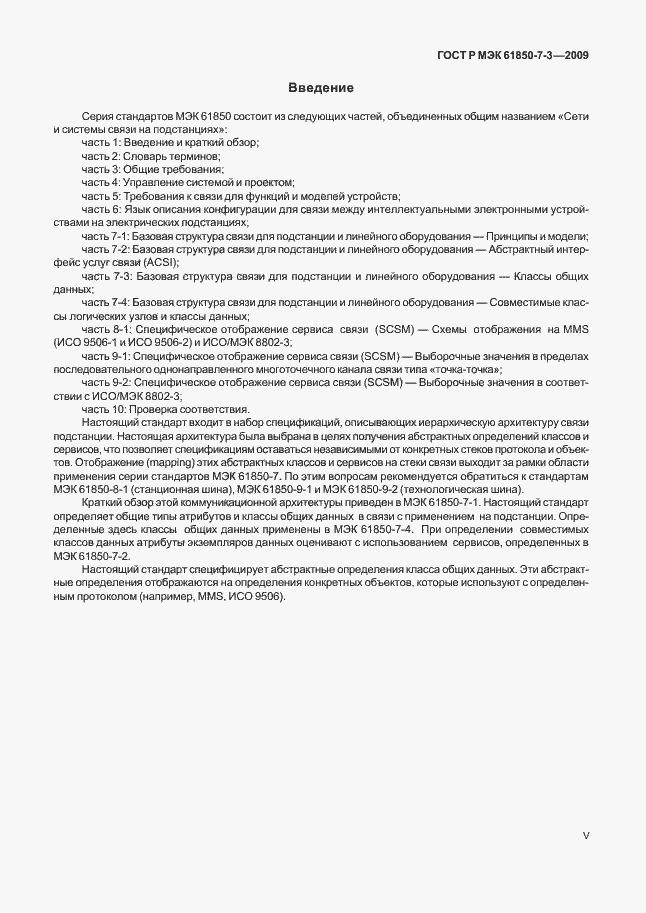

Страница 5 ГОСТ Р МЭК 61850-7-3-2009
Страница 6 ГОСТ Р МЭК 61850-7-3-2009

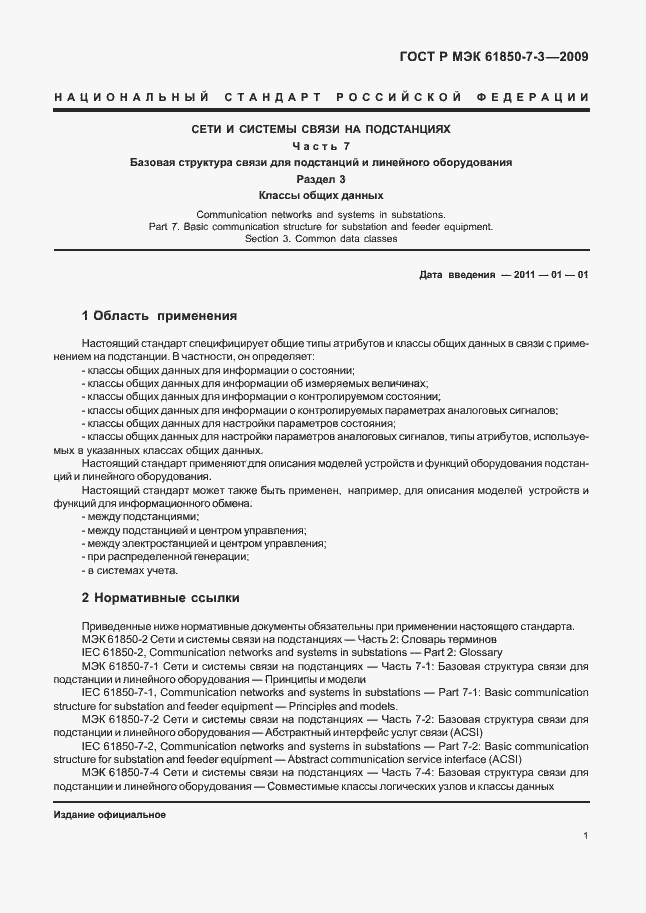

Страница 7 ГОСТ Р МЭК 61850-7-3-2009

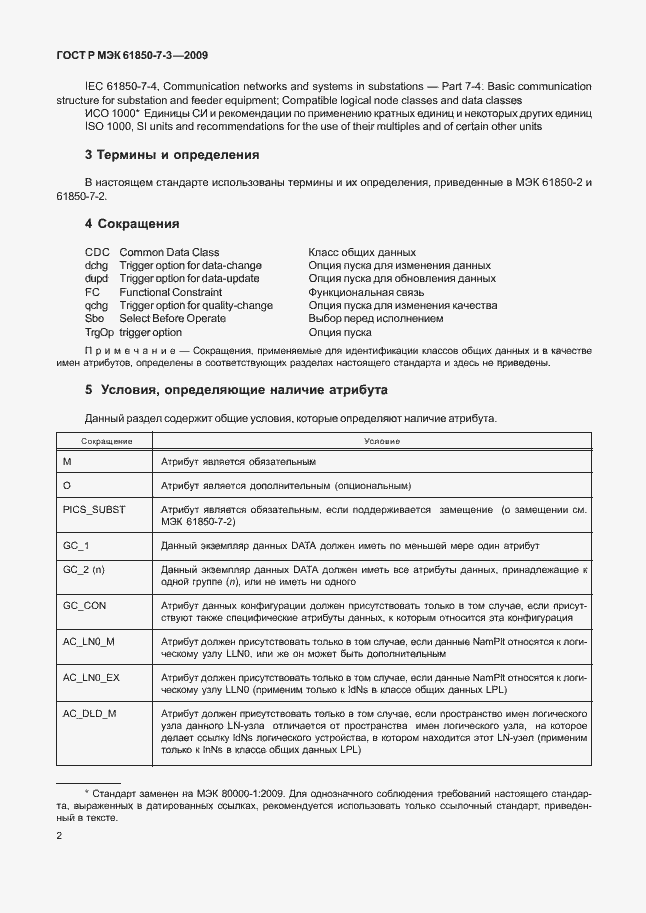

Страница 8 ГОСТ Р МЭК 61850-7-3-2009

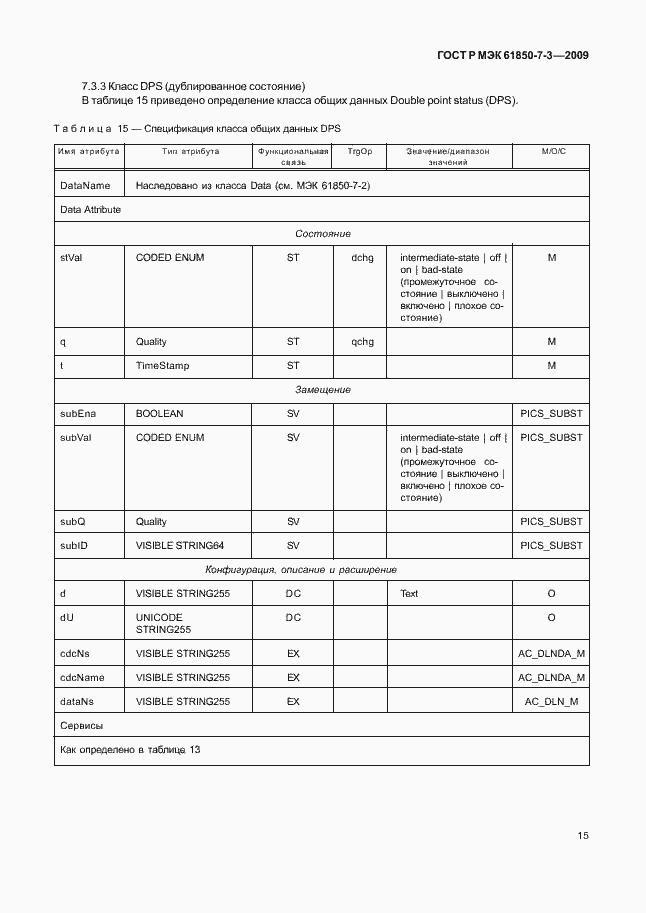

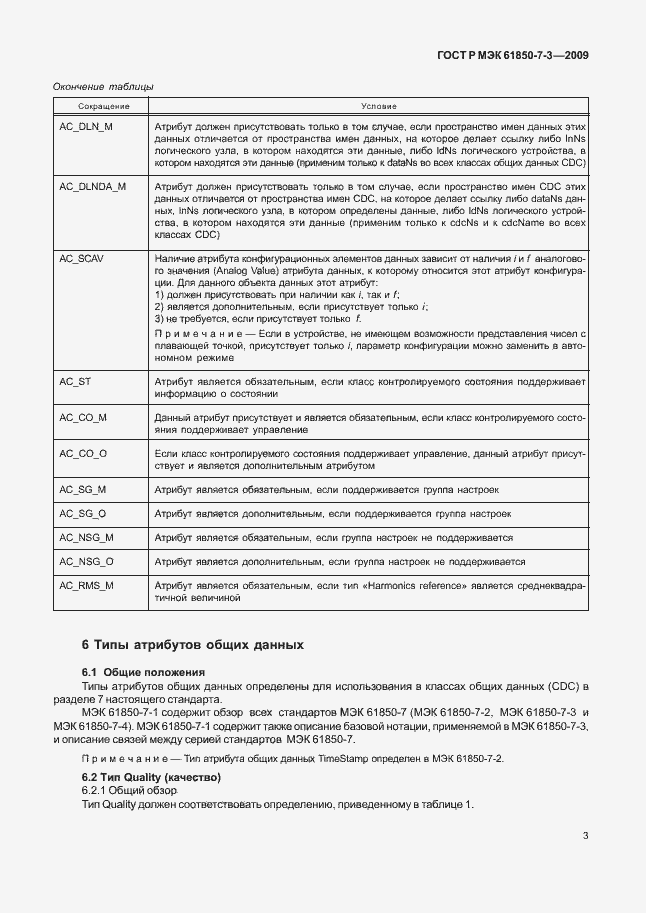

Страница 9 ГОСТ Р МЭК 61850-7-3-2009

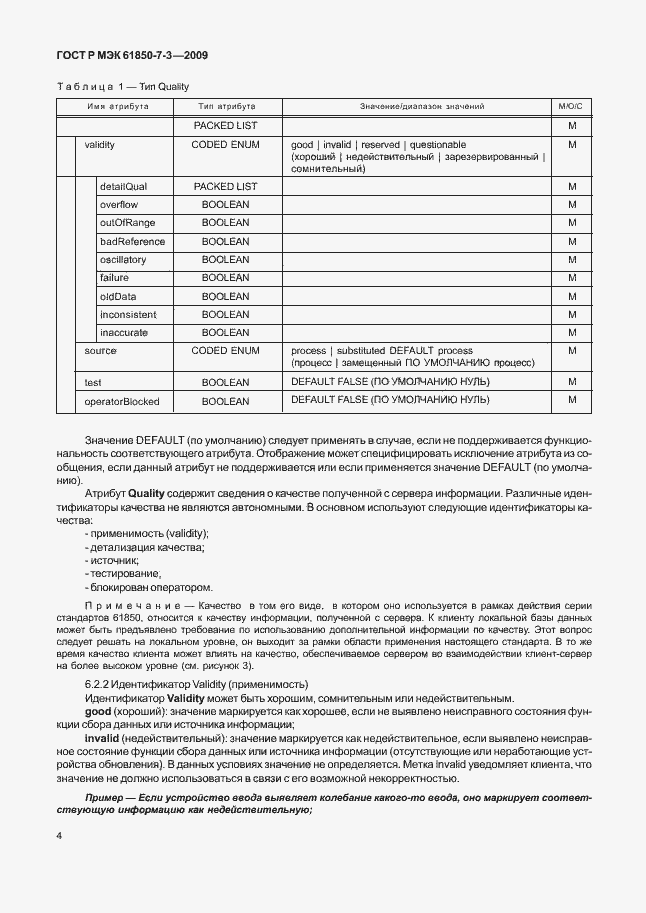

Страница 10 ГОСТ Р МЭК 61850-7-3-2009

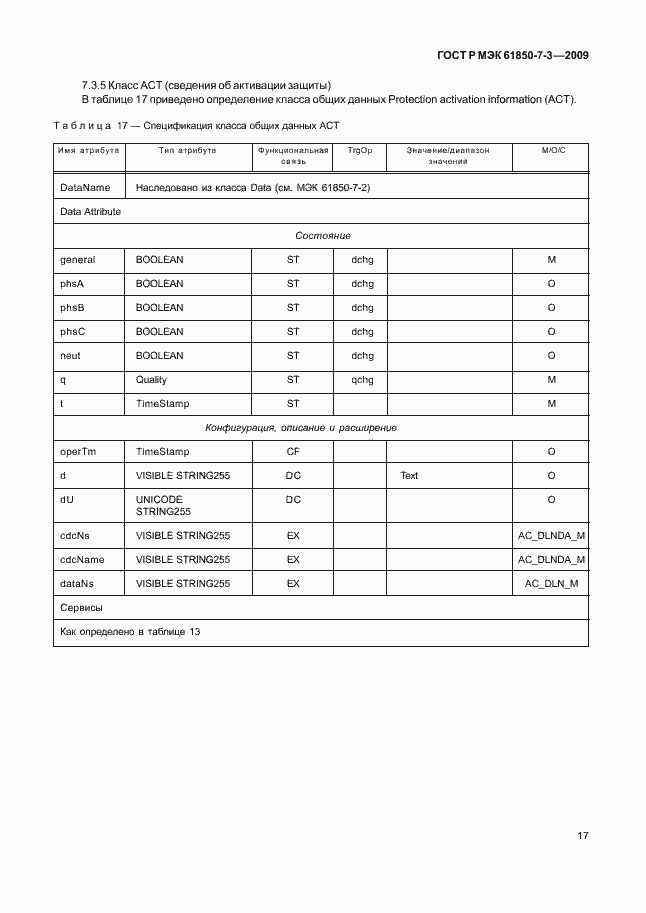

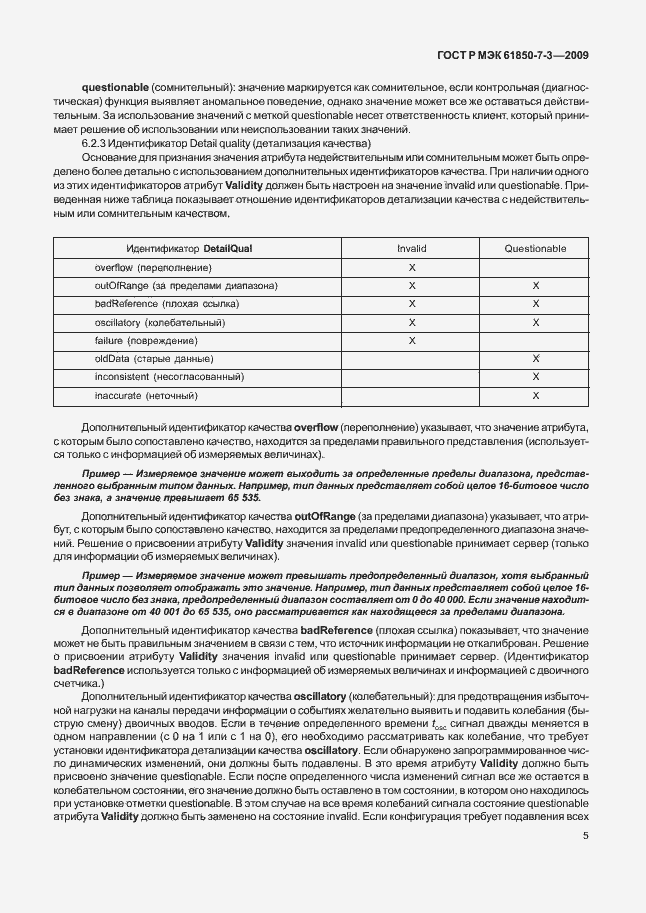

Страница 11 ГОСТ Р МЭК 61850-7-3-2009

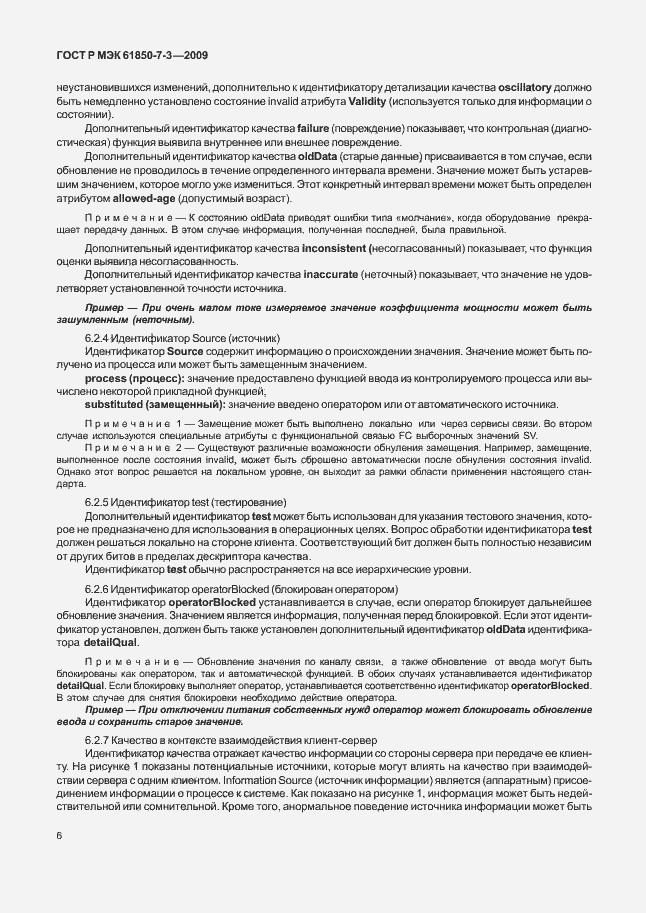

Страница 12 ГОСТ Р МЭК 61850-7-3-2009
Страница 13 ГОСТ Р МЭК 61850-7-3-2009

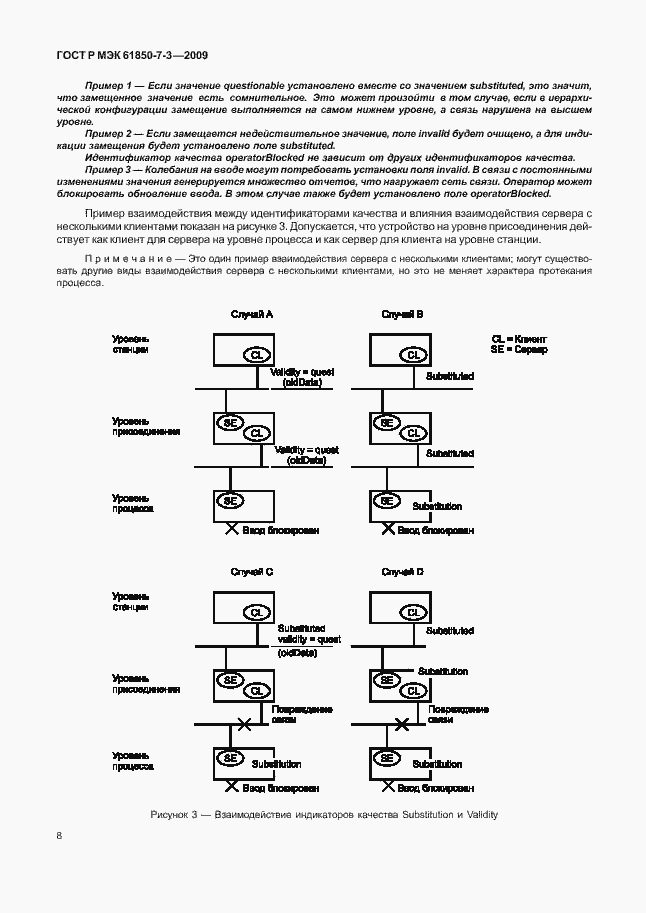

Страница 14 ГОСТ Р МЭК 61850-7-3-2009
Страница 15 ГОСТ Р МЭК 61850-7-3-2009

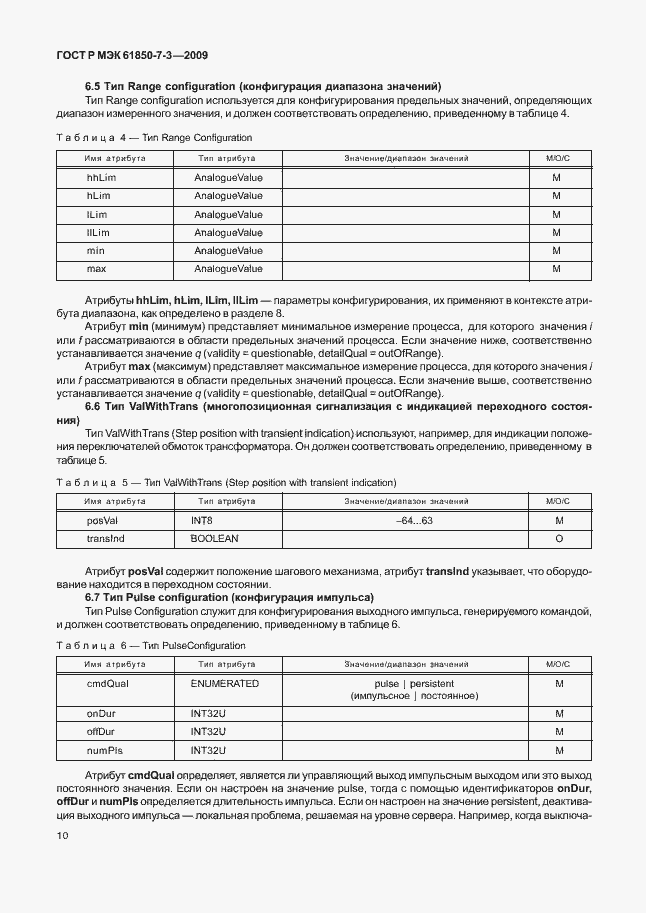

Страница 16 ГОСТ Р МЭК 61850-7-3-2009

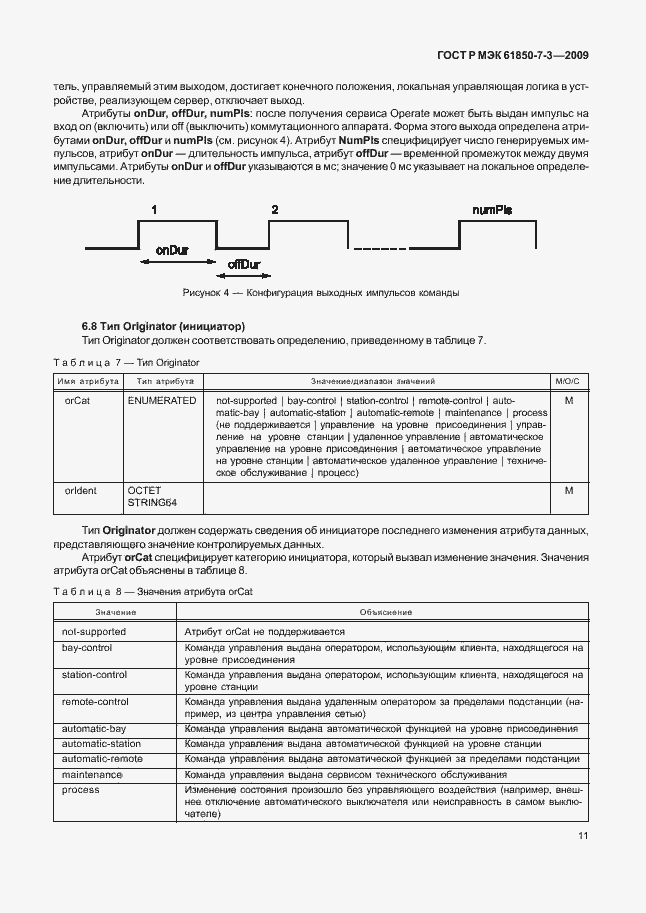

Страница 17 ГОСТ Р МЭК 61850-7-3-2009

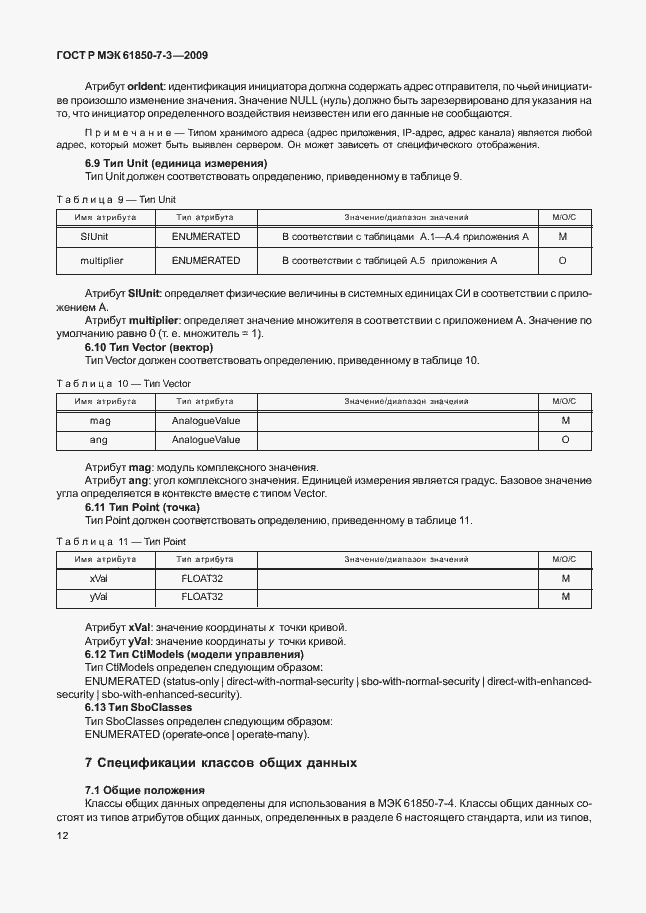

Страница 18 ГОСТ Р МЭК 61850-7-3-2009

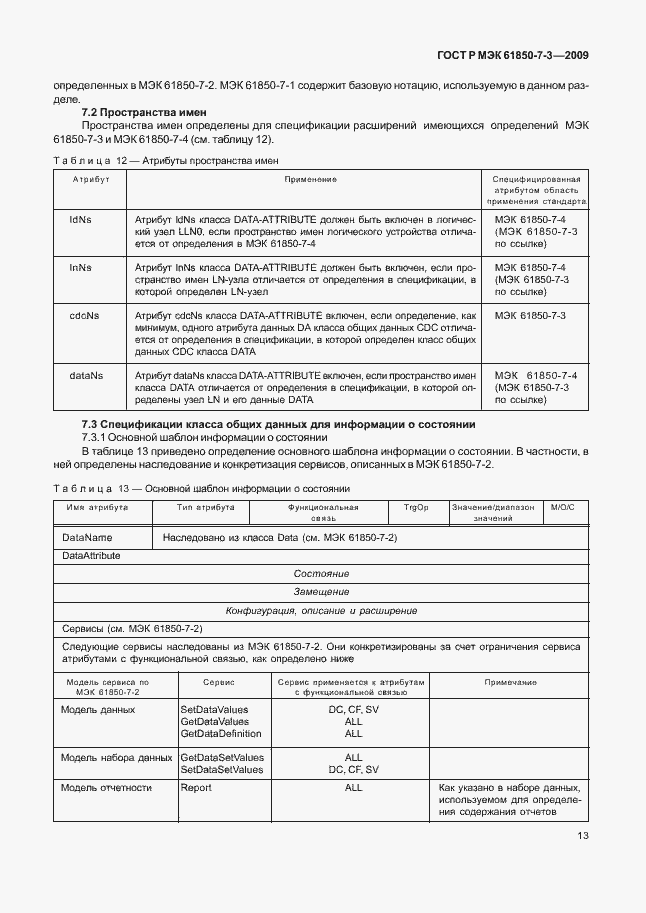

Страница 19 ГОСТ Р МЭК 61850-7-3-2009
Страница 20 ГОСТ Р МЭК 61850-7-3-2009
Страница 21 ГОСТ Р МЭК 61850-7-3-2009

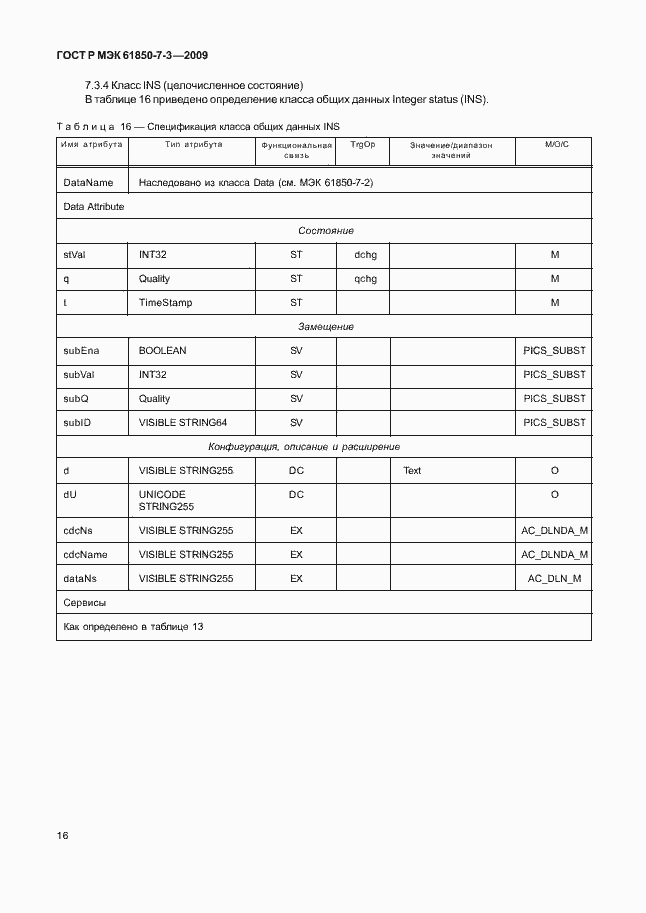

Страница 22 ГОСТ Р МЭК 61850-7-3-2009
Страница 23 ГОСТ Р МЭК 61850-7-3-2009

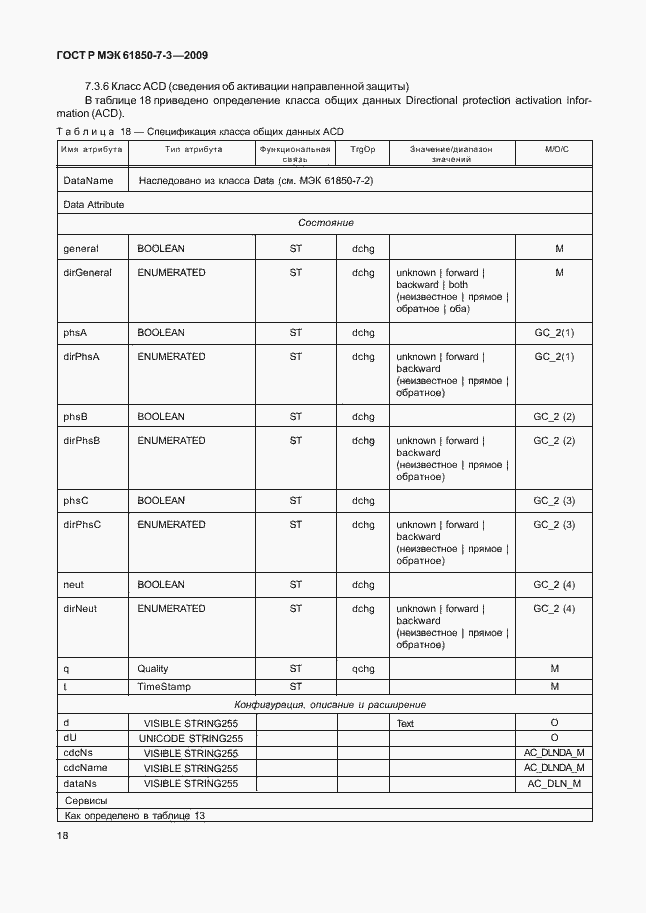

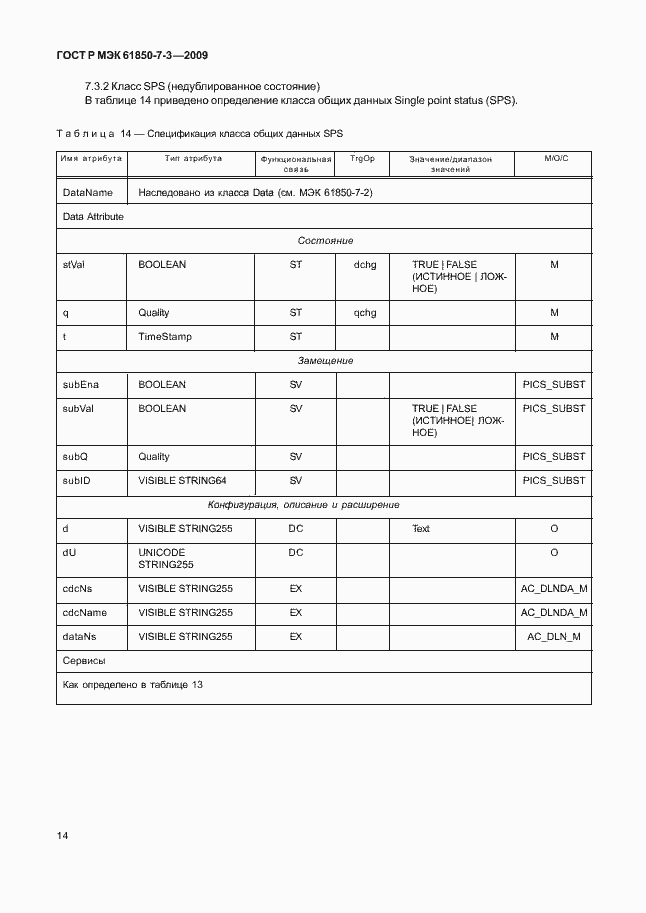

Страница 24 ГОСТ Р МЭК 61850-7-3-2009

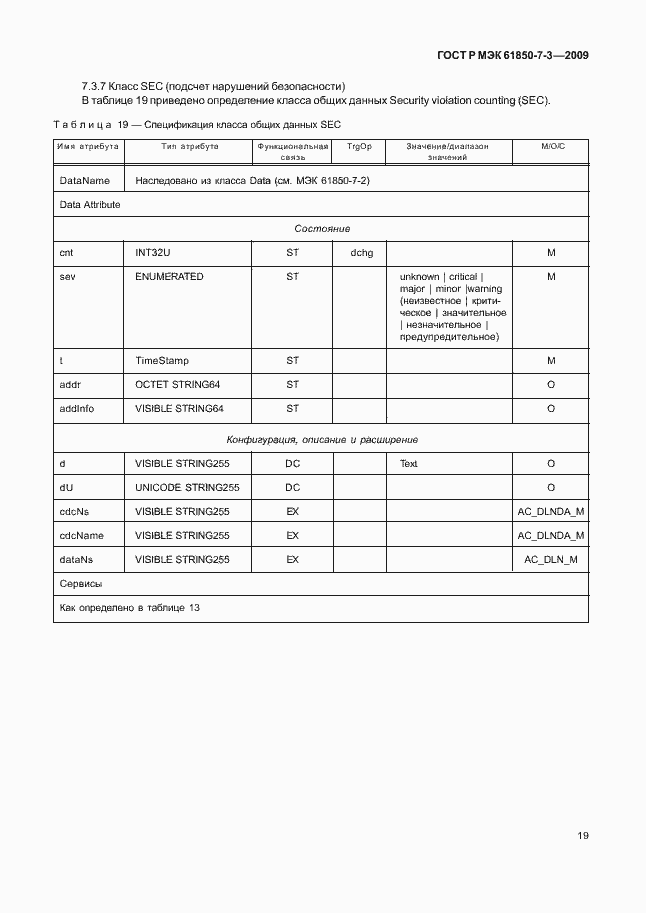

Страница 25 ГОСТ Р МЭК 61850-7-3-2009
Страница 26 ГОСТ Р МЭК 61850-7-3-2009

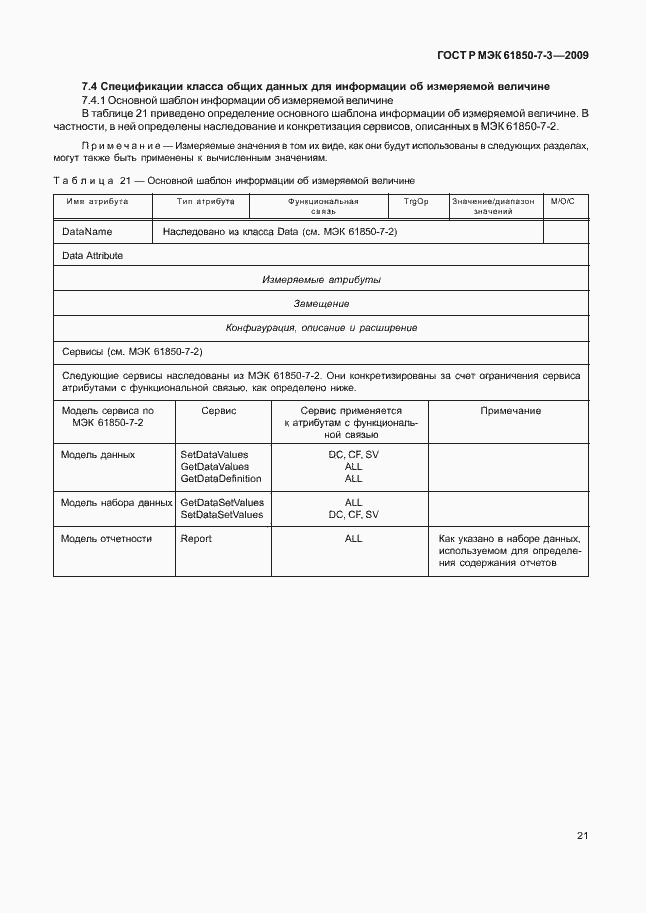

Страница 27 ГОСТ Р МЭК 61850-7-3-2009

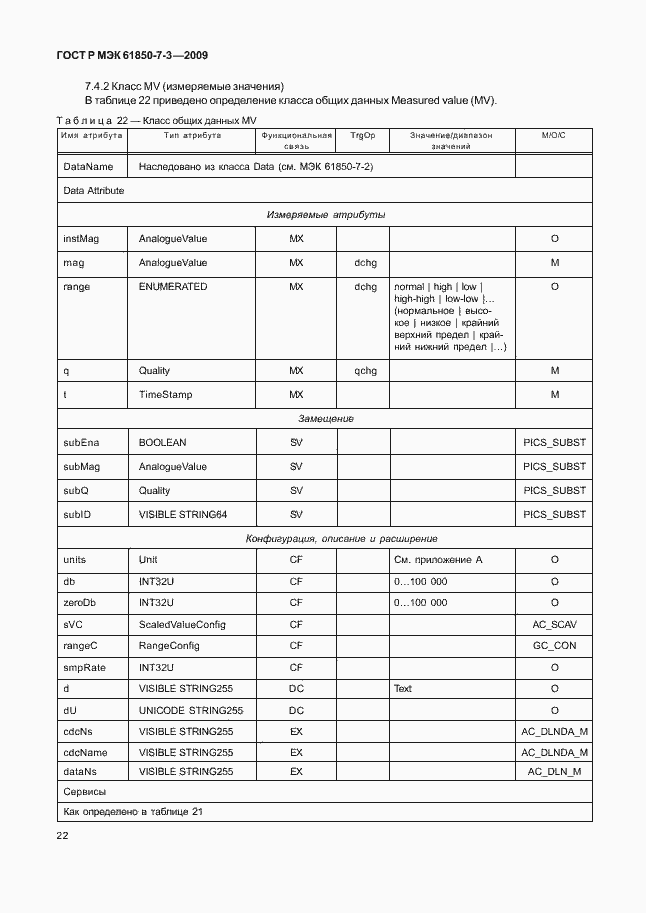

Страница 28 ГОСТ Р МЭК 61850-7-3-2009
Страница 29 ГОСТ Р МЭК 61850-7-3-2009

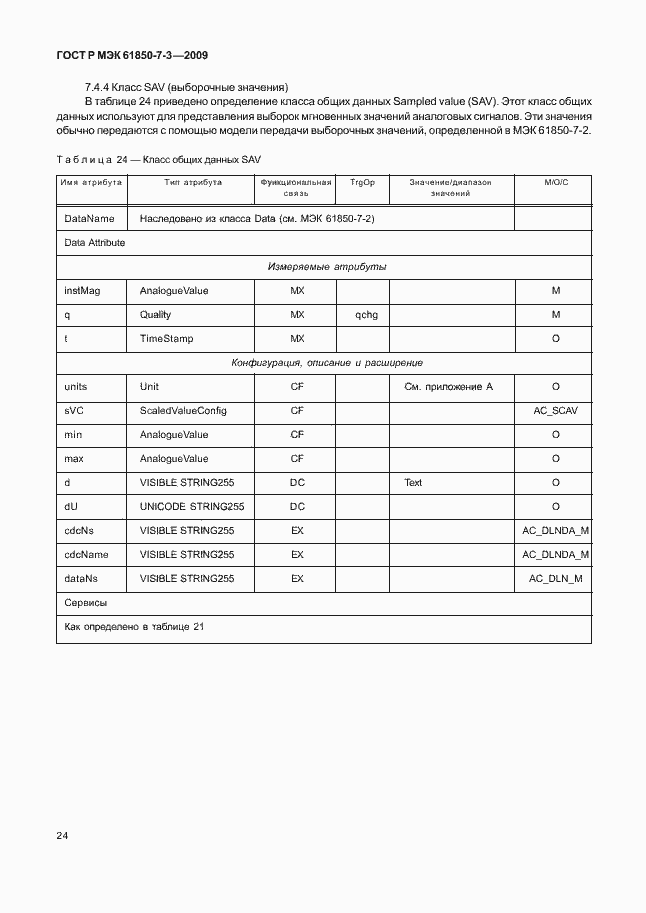

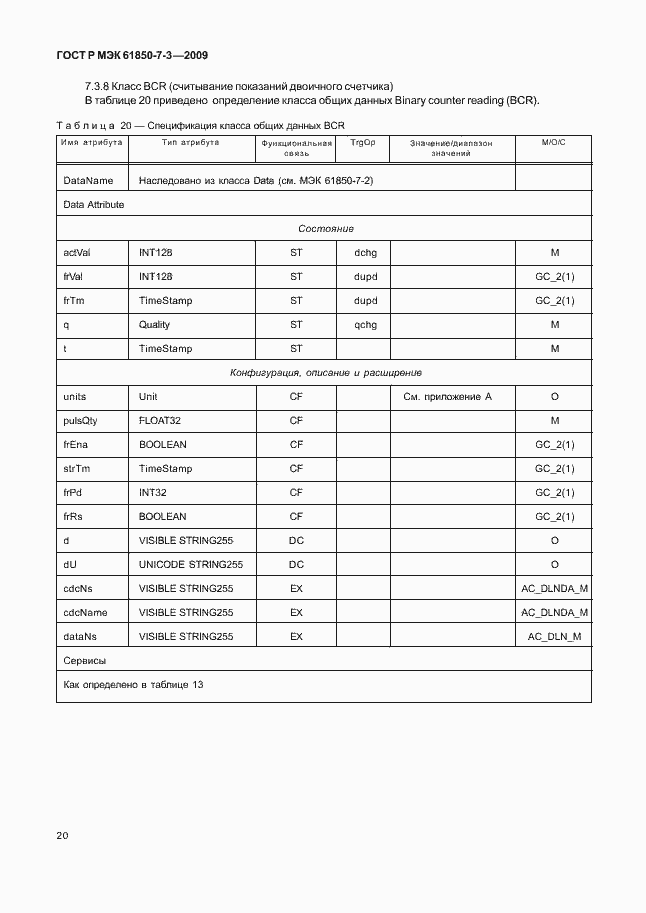

Страница 30 ГОСТ Р МЭК 61850-7-3-2009

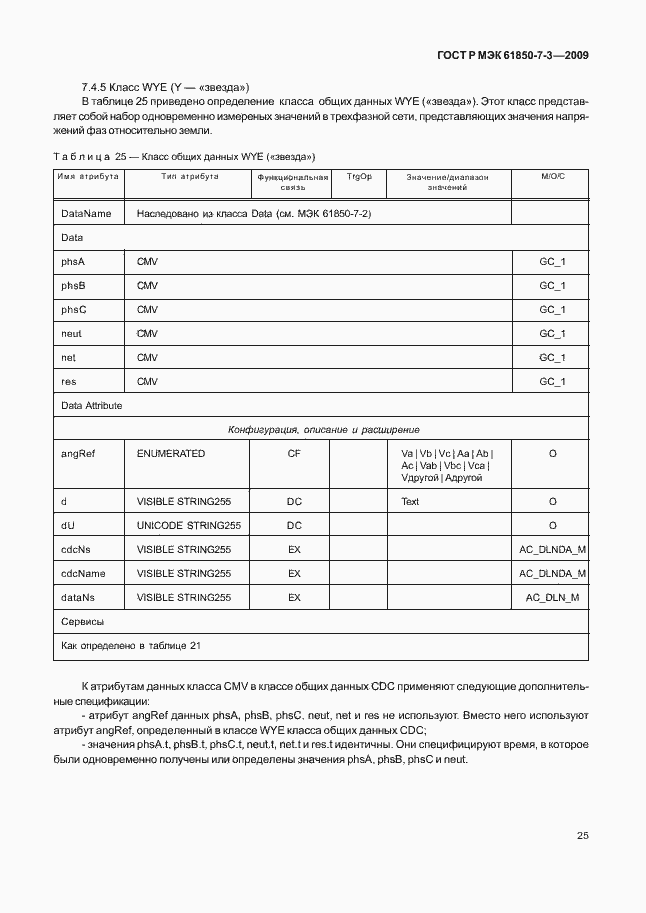

Страница 31 ГОСТ Р МЭК 61850-7-3-2009

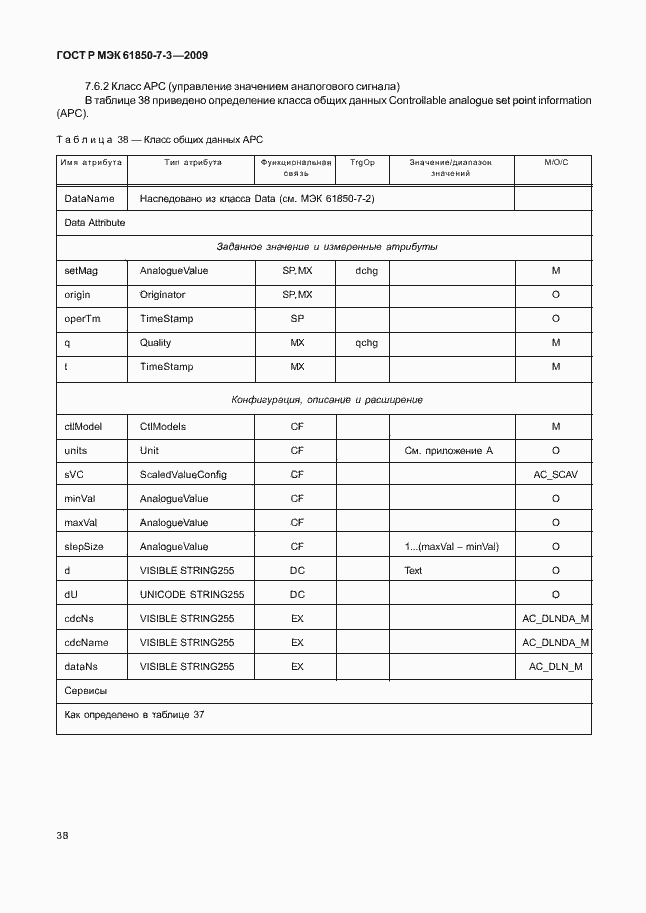

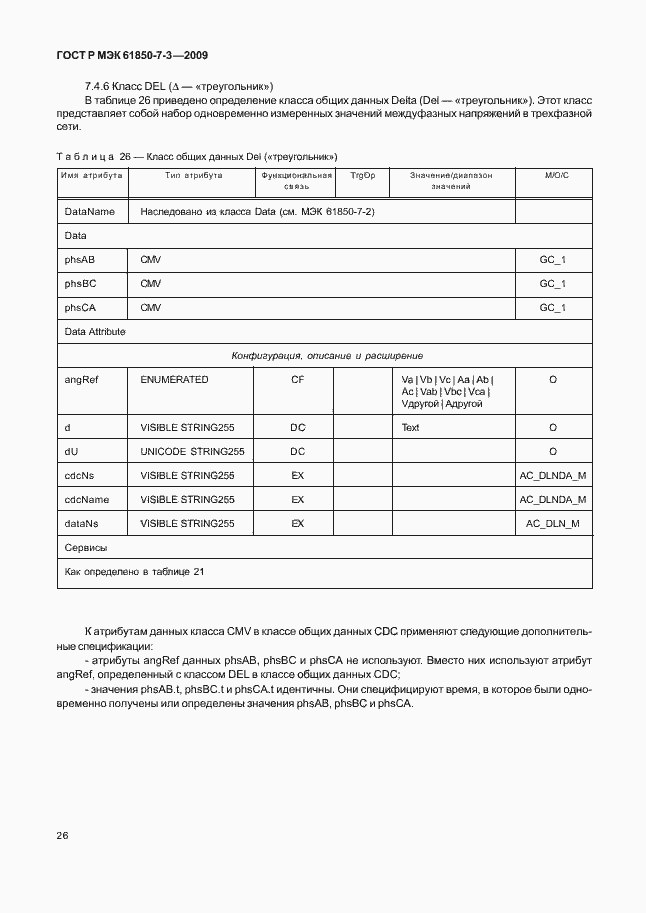

Страница 32 ГОСТ Р МЭК 61850-7-3-2009

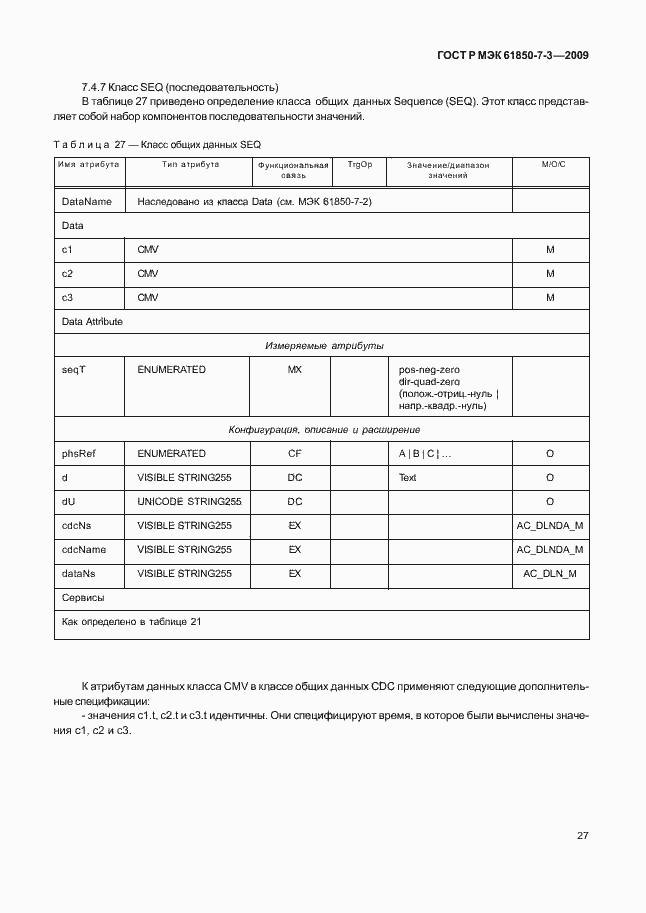

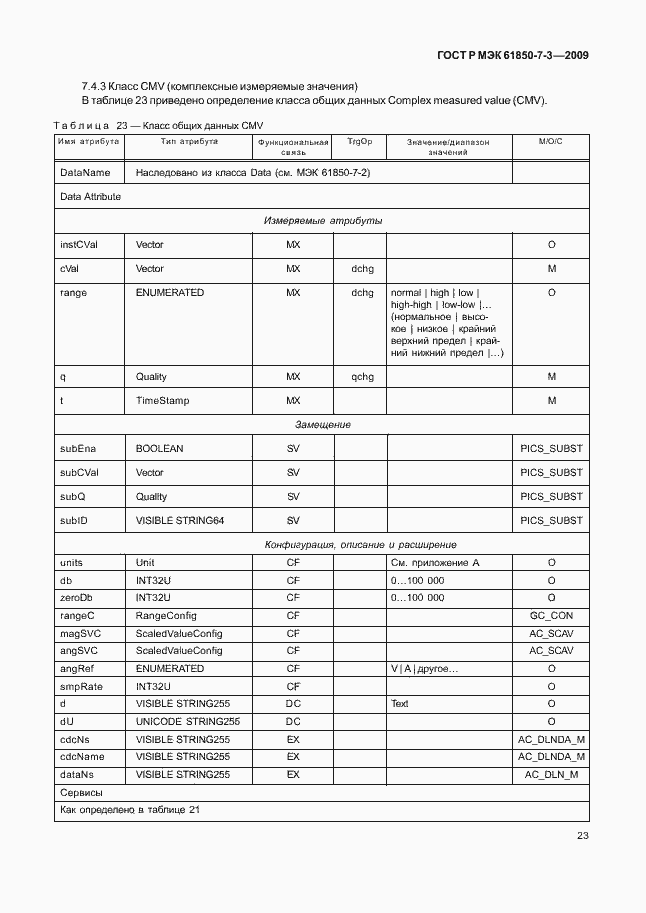

Страница 33 ГОСТ Р МЭК 61850-7-3-2009

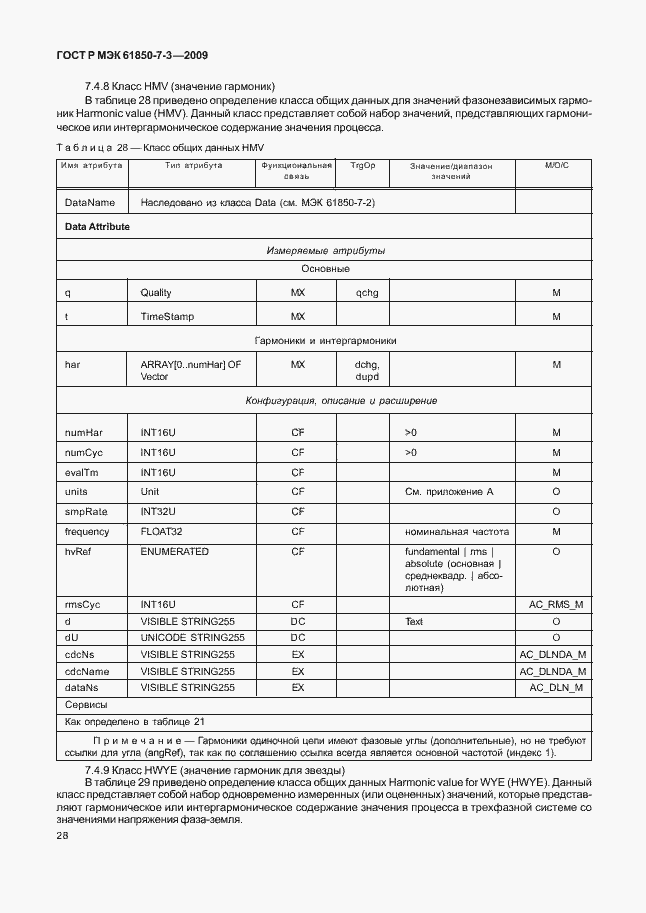

Страница 34 ГОСТ Р МЭК 61850-7-3-2009

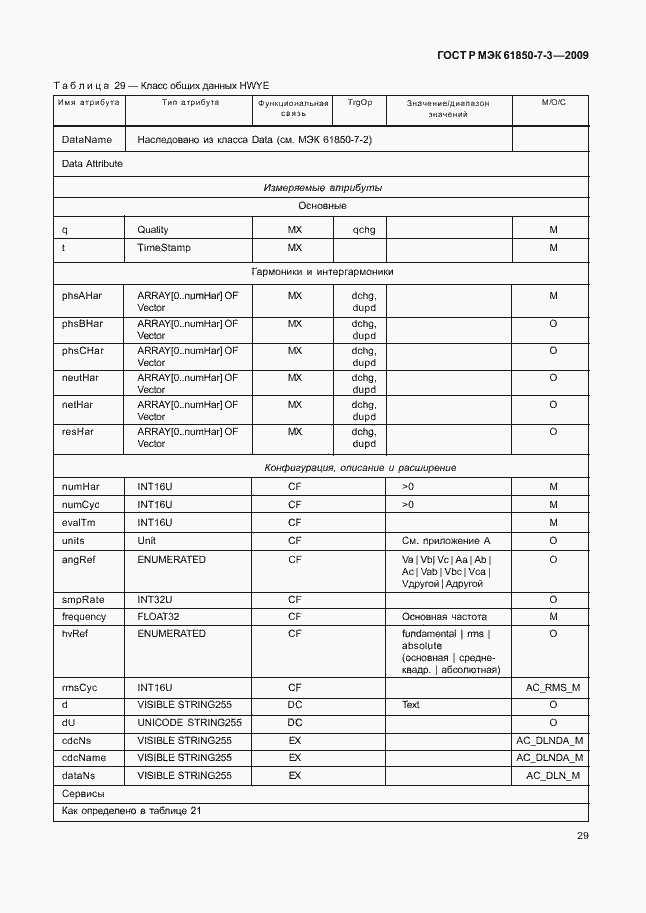

Страница 35 ГОСТ Р МЭК 61850-7-3-2009

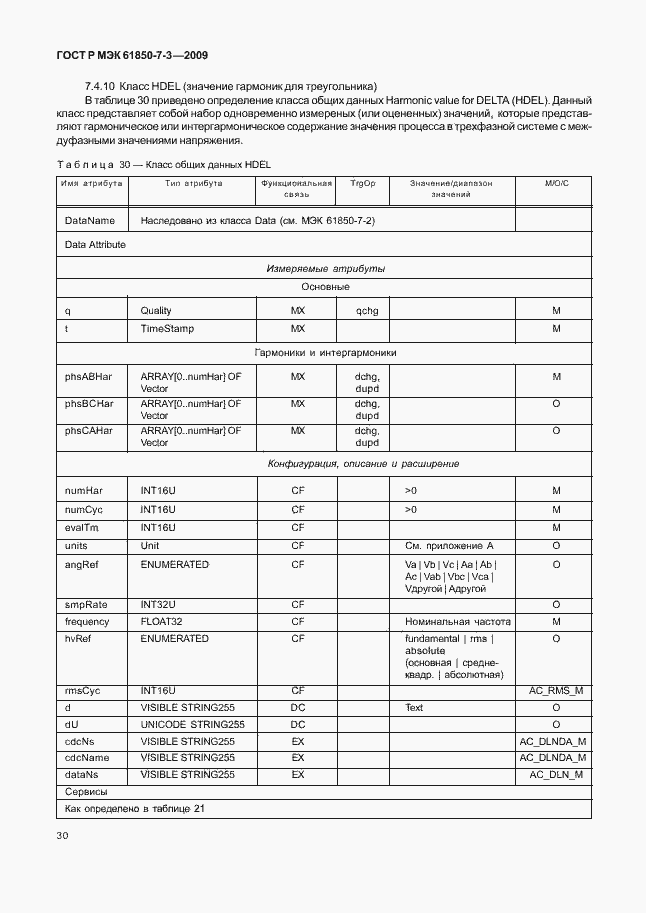

Страница 36 ГОСТ Р МЭК 61850-7-3-2009

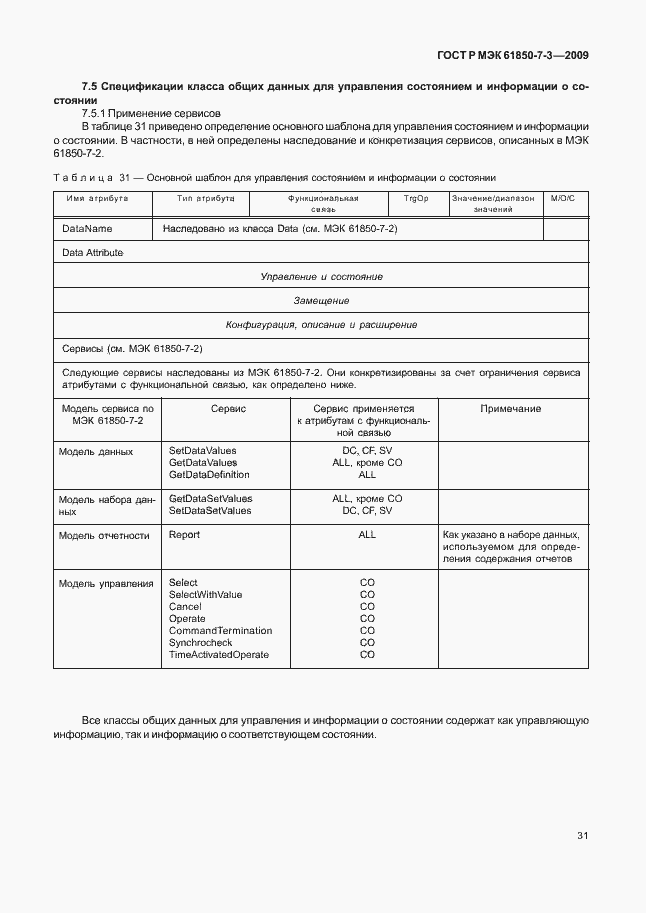

Страница 37 ГОСТ Р МЭК 61850-7-3-2009

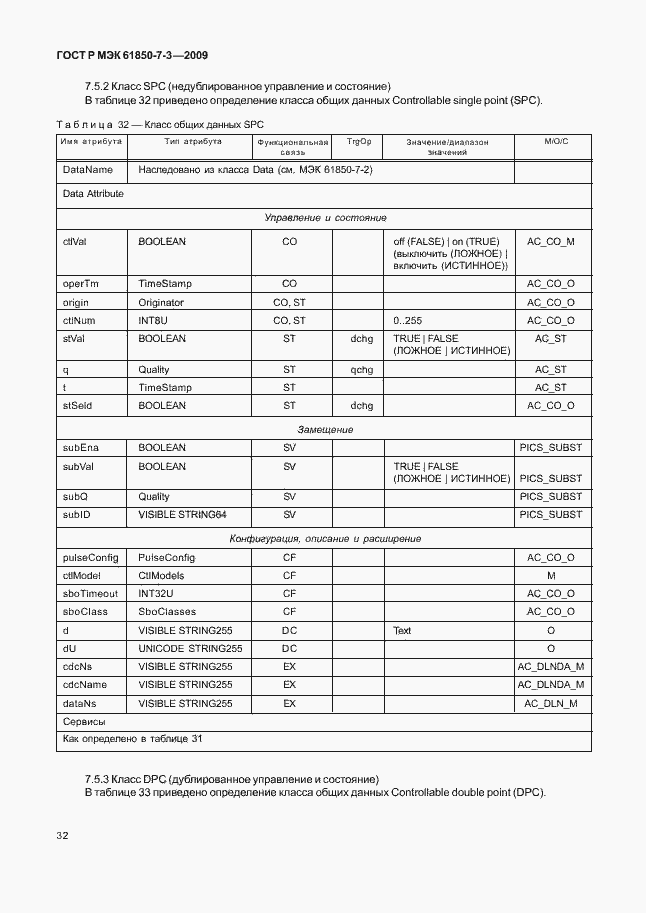

Страница 38 ГОСТ Р МЭК 61850-7-3-2009

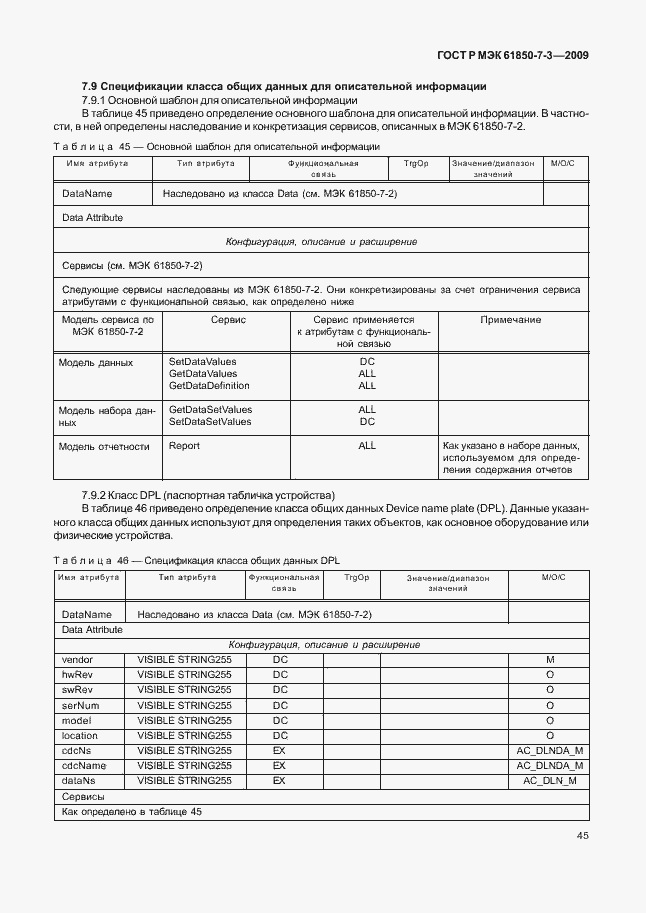

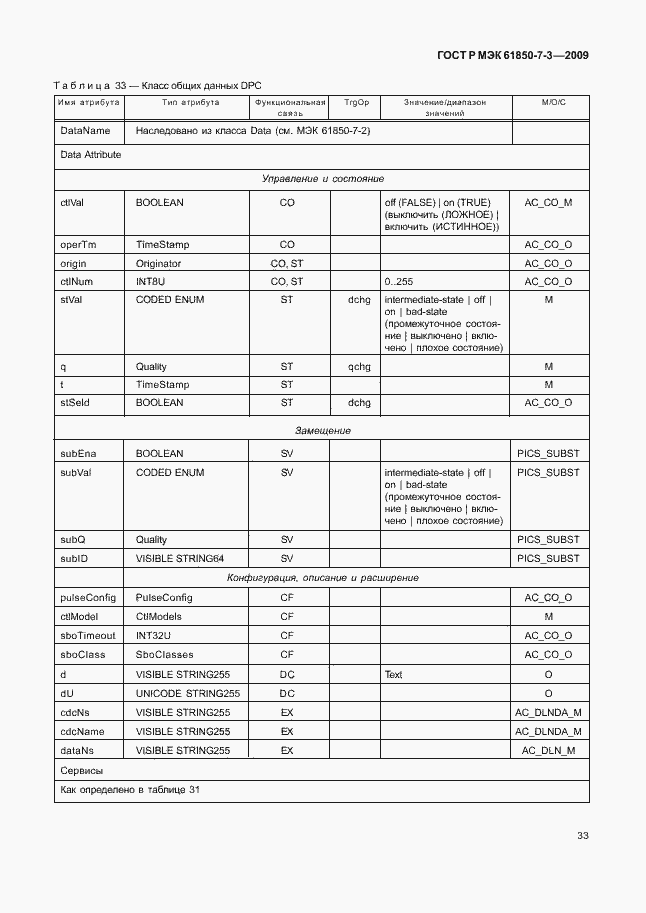

Страница 39 ГОСТ Р МЭК 61850-7-3-2009
Страница 40 ГОСТ Р МЭК 61850-7-3-2009

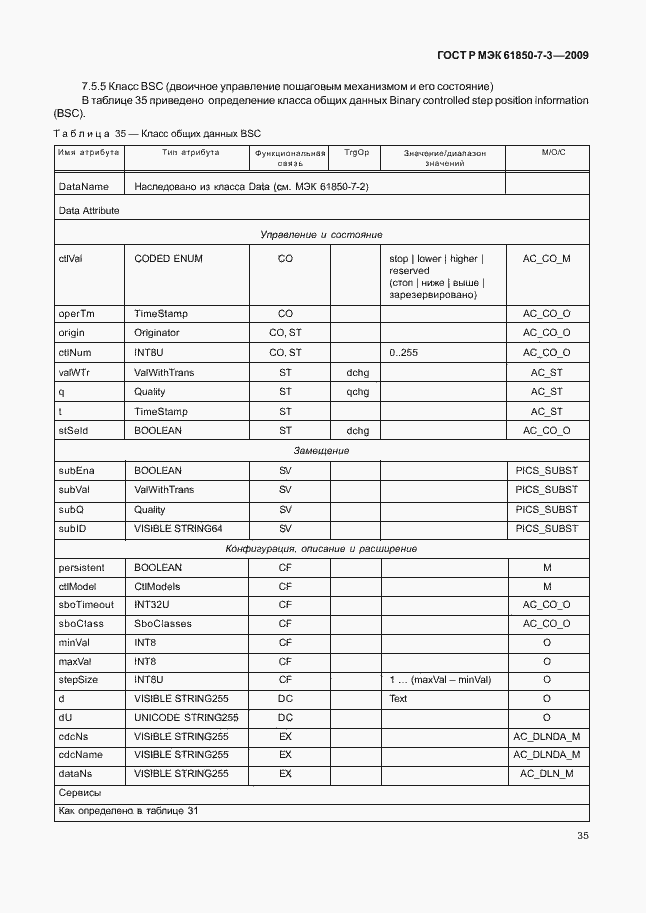

Страница 41 ГОСТ Р МЭК 61850-7-3-2009

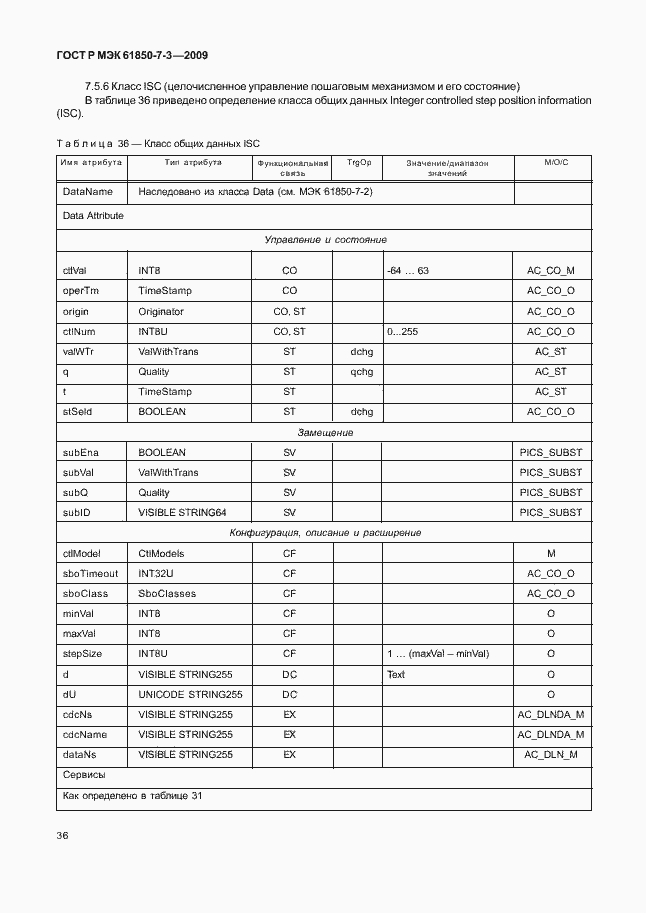

Страница 42 ГОСТ Р МЭК 61850-7-3-2009

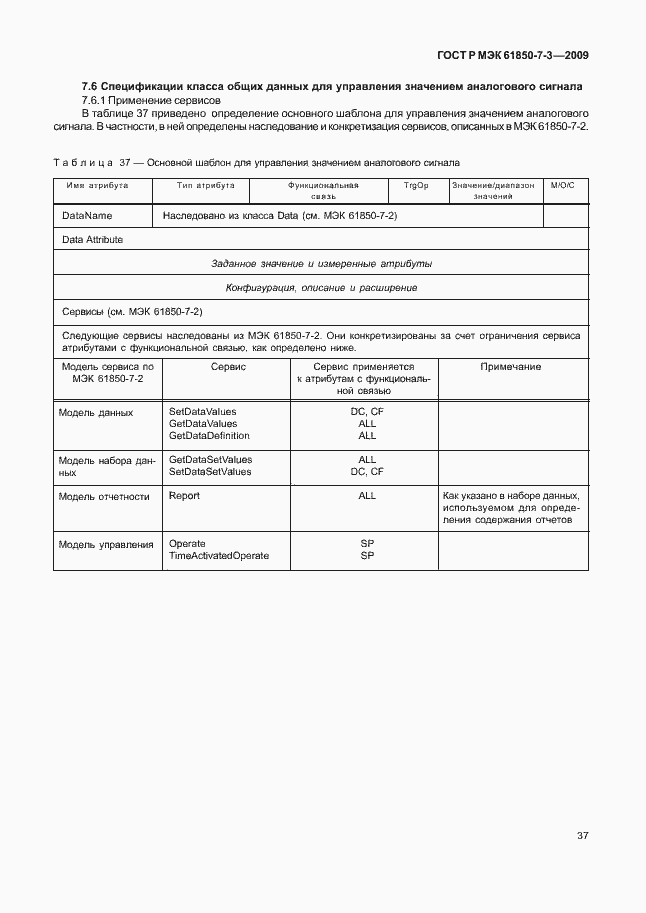

Страница 43 ГОСТ Р МЭК 61850-7-3-2009

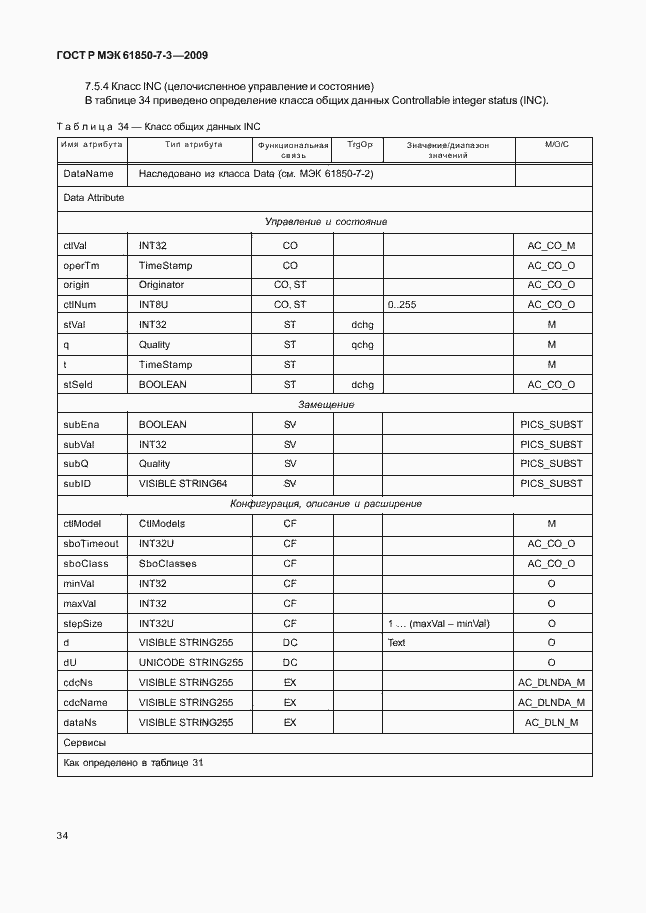

Страница 44 ГОСТ Р МЭК 61850-7-3-2009

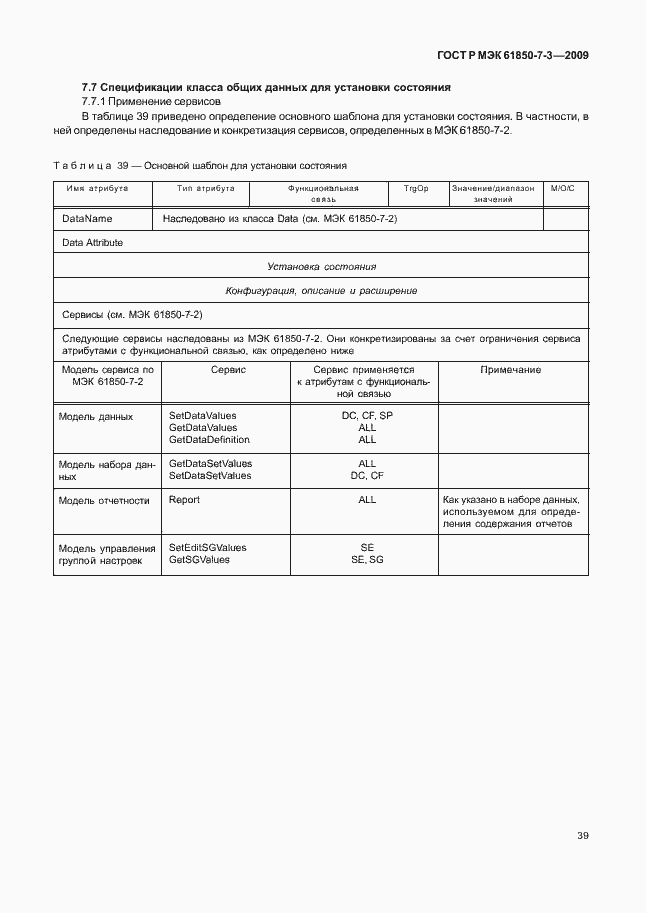

Страница 45 ГОСТ Р МЭК 61850-7-3-2009

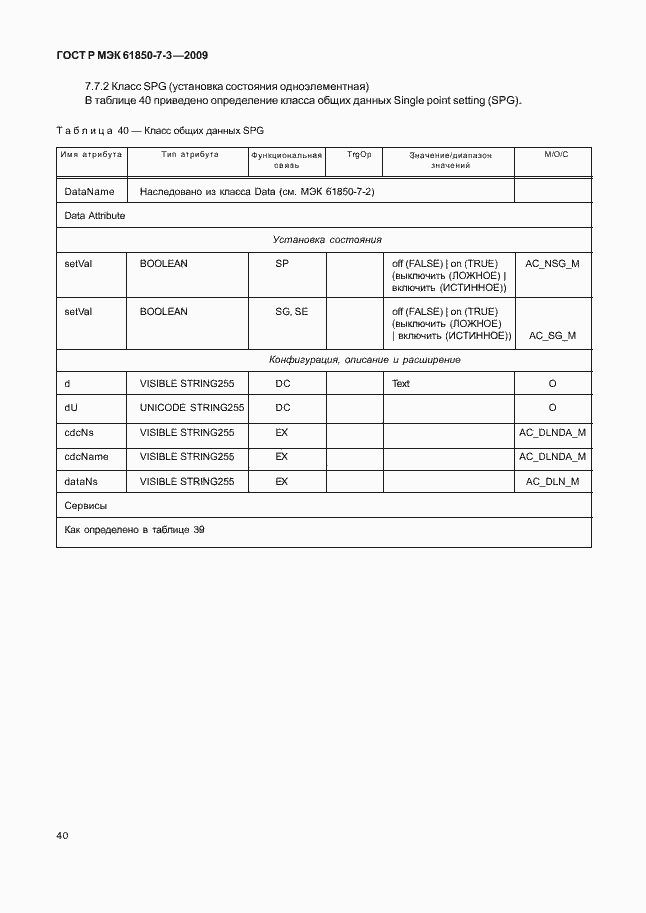

Страница 46 ГОСТ Р МЭК 61850-7-3-2009

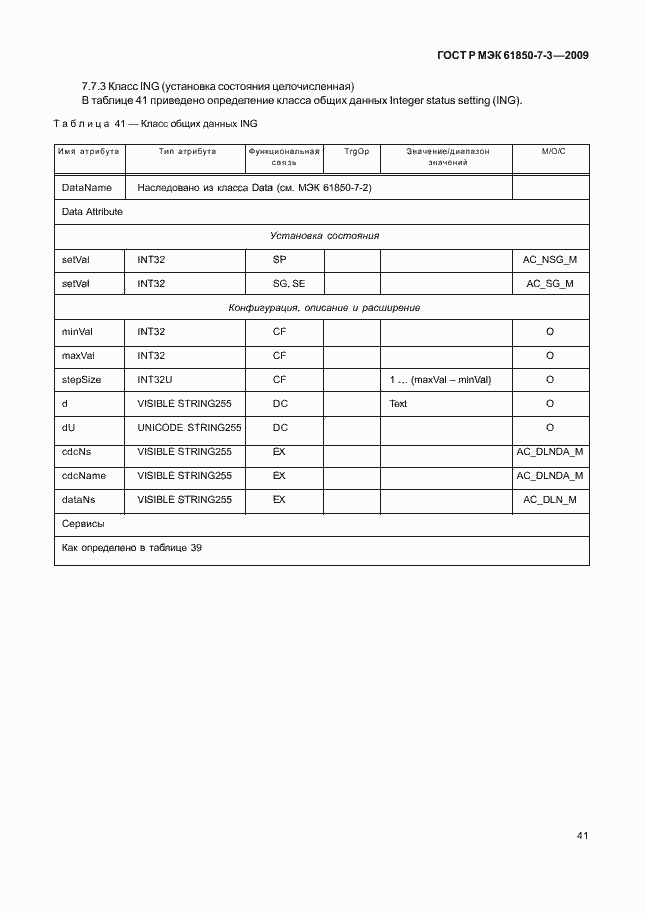

Страница 47 ГОСТ Р МЭК 61850-7-3-2009

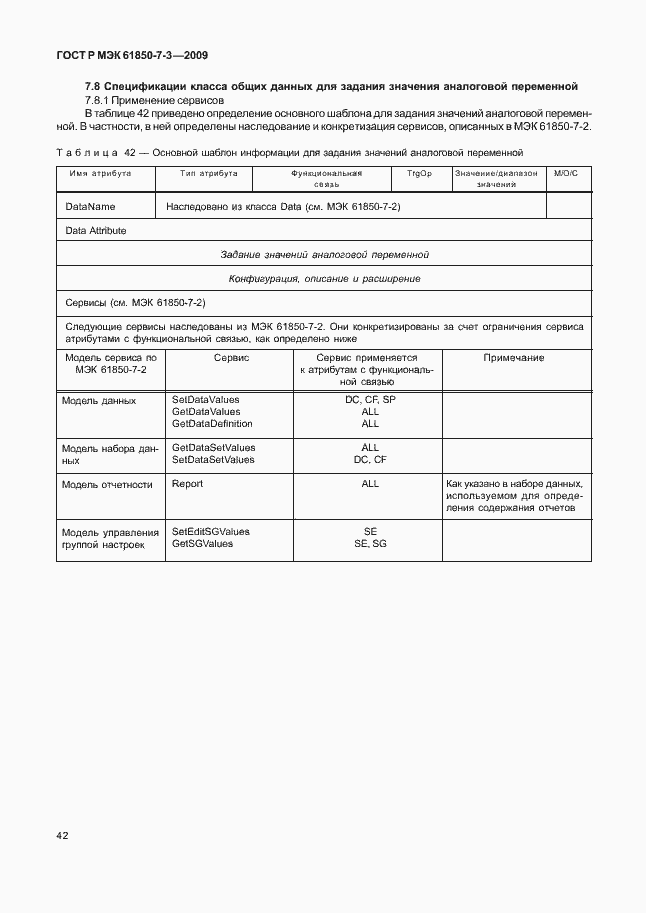

Страница 48 ГОСТ Р МЭК 61850-7-3-2009

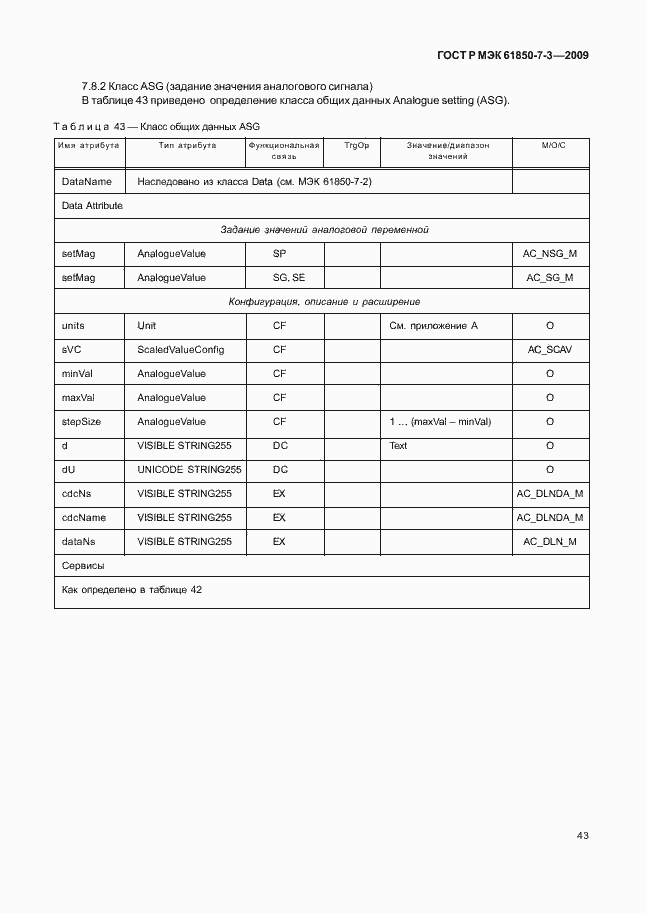

Страница 49 ГОСТ Р МЭК 61850-7-3-2009

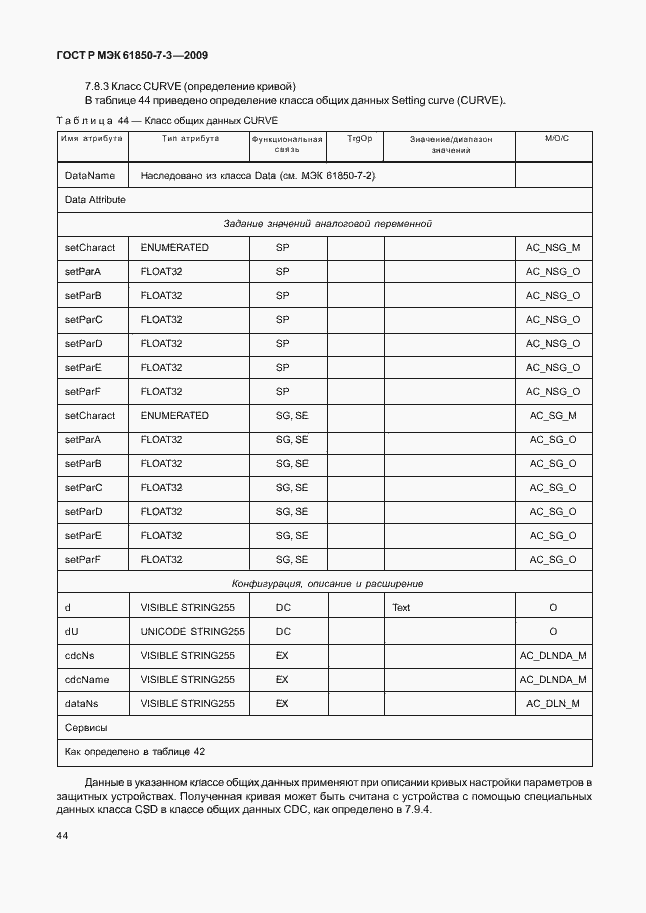

Страница 50 ГОСТ Р МЭК 61850-7-3-2009
Страница 51 ГОСТ Р МЭК 61850-7-3-2009
Страница 52 ГОСТ Р МЭК 61850-7-3-2009

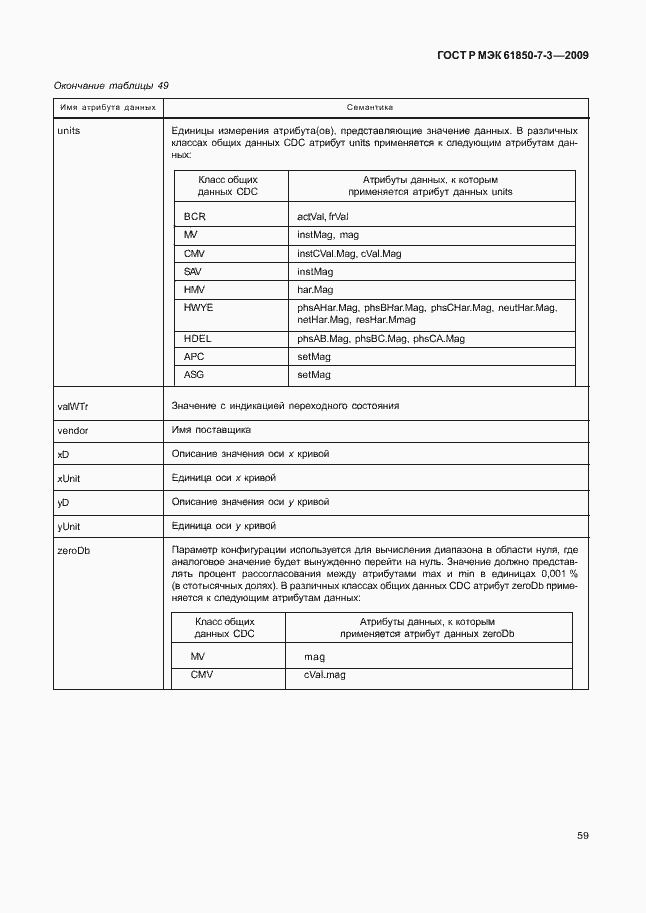

Страница 53 ГОСТ Р МЭК 61850-7-3-2009

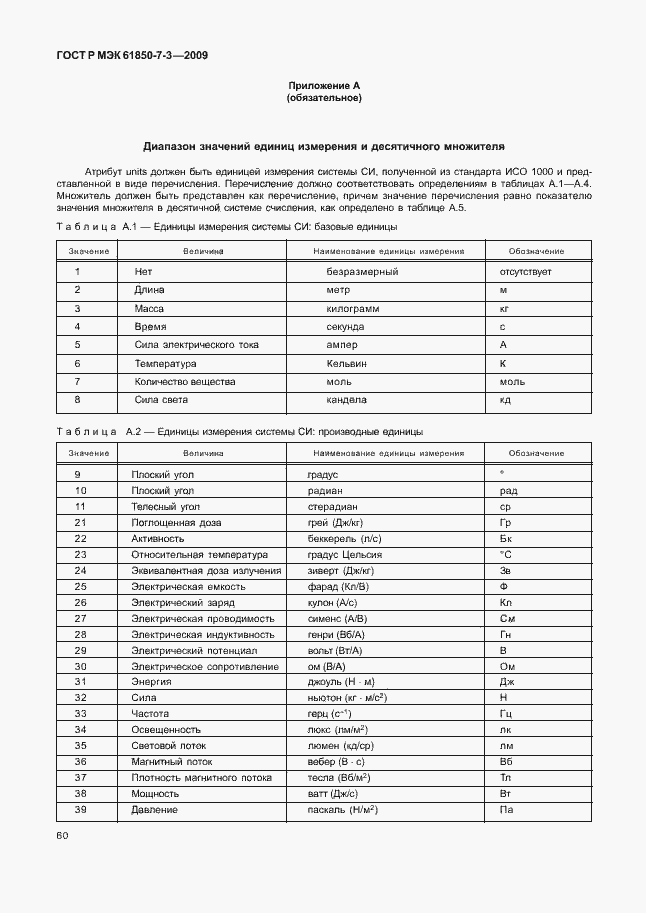

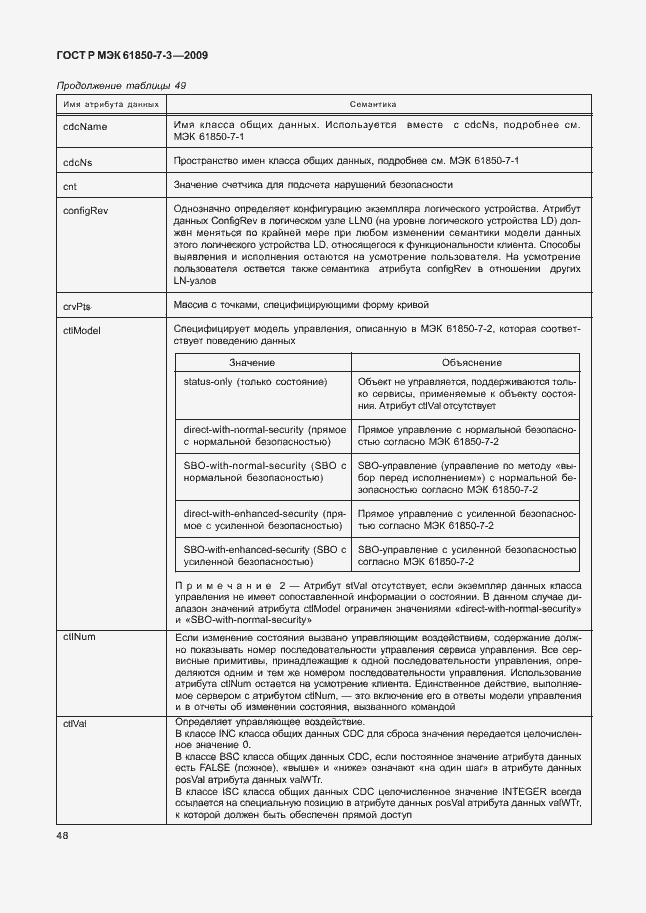

Страница 54 ГОСТ Р МЭК 61850-7-3-2009

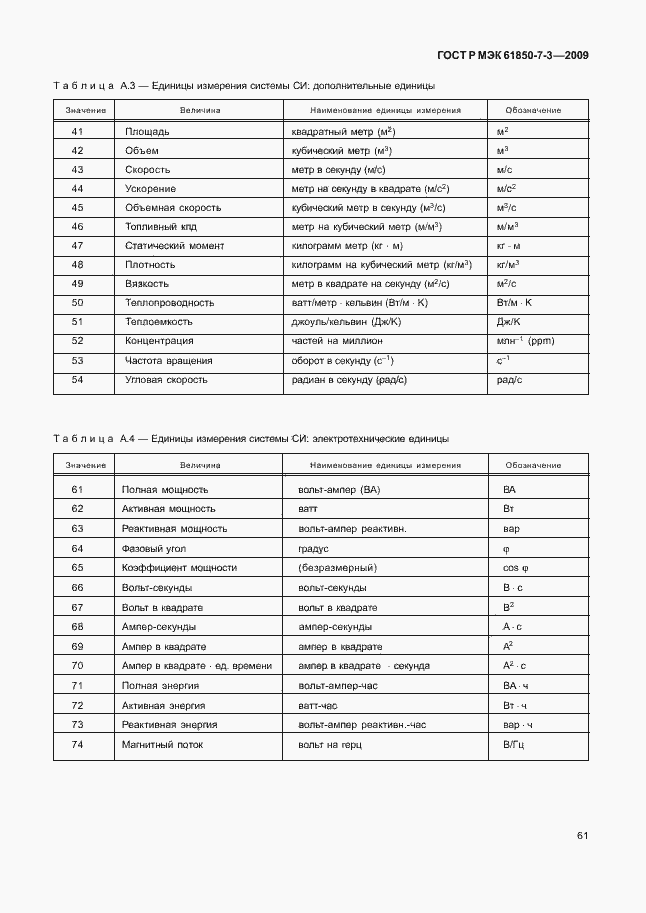

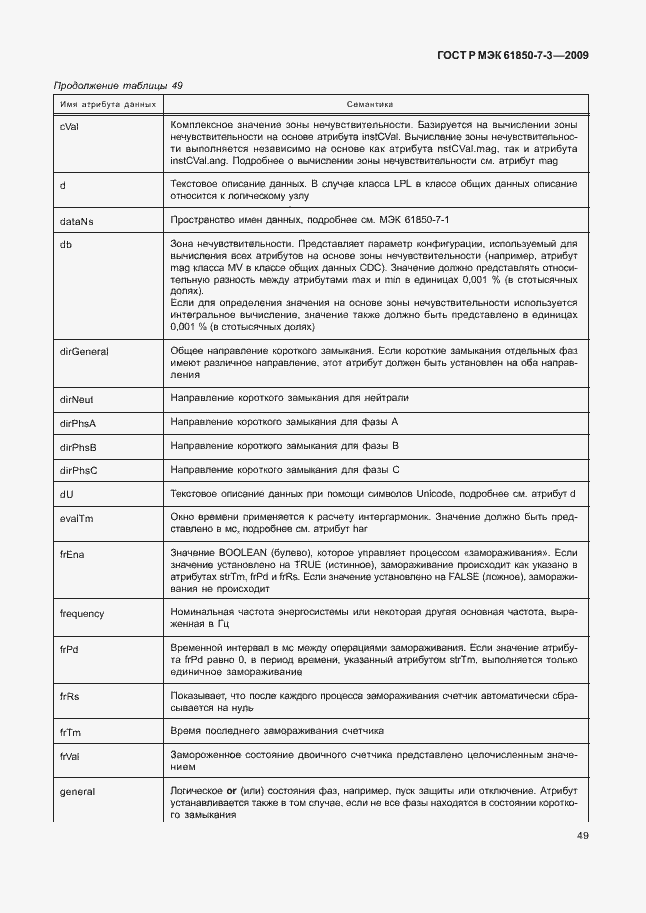

Страница 55 ГОСТ Р МЭК 61850-7-3-2009

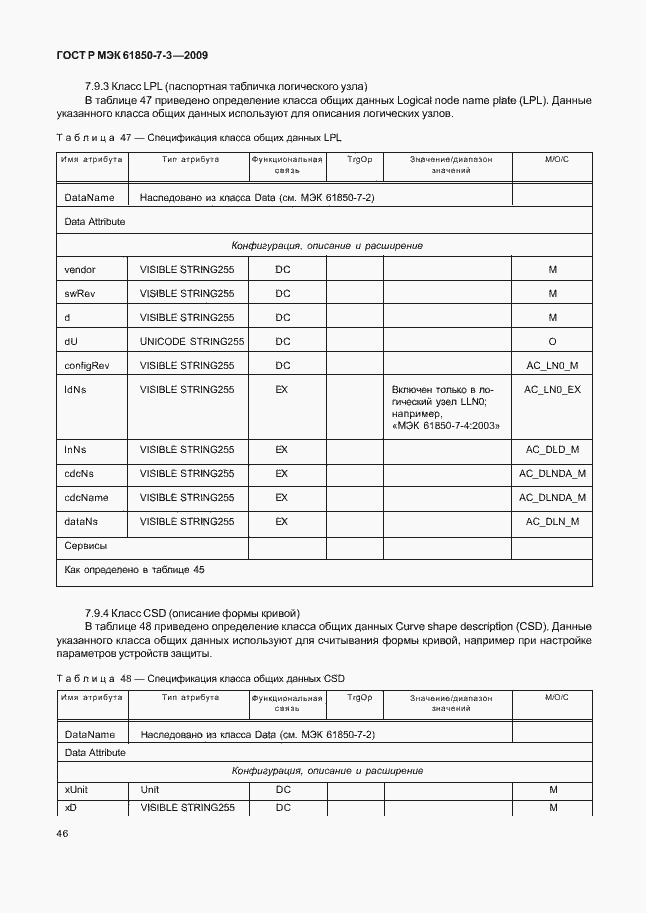

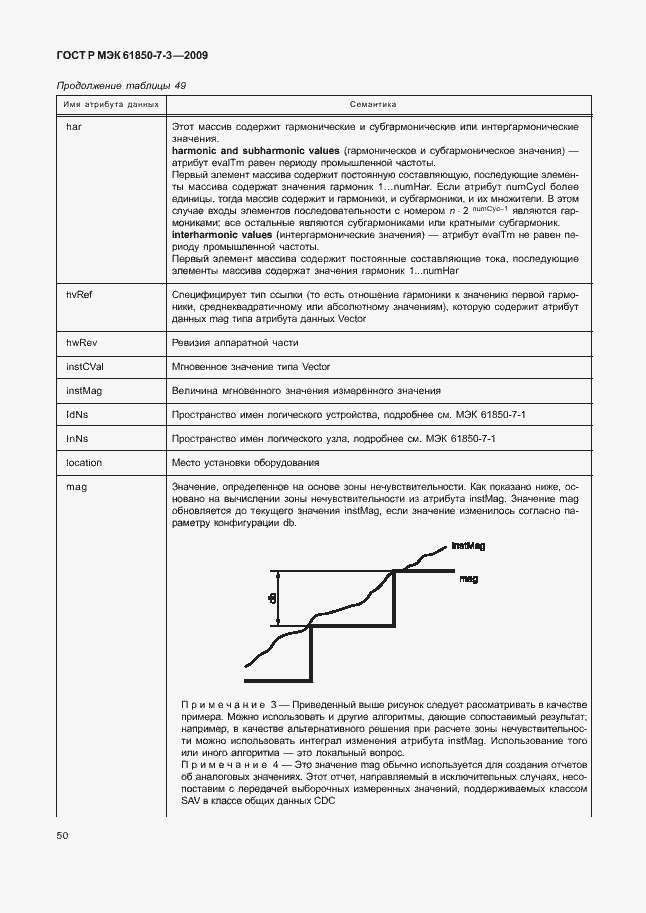

Страница 56 ГОСТ Р МЭК 61850-7-3-2009

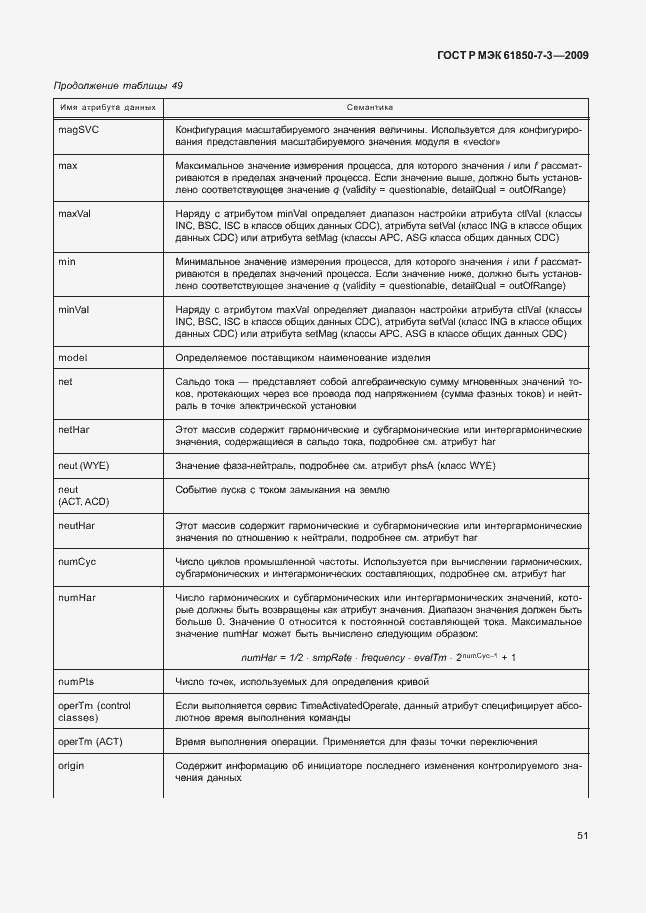

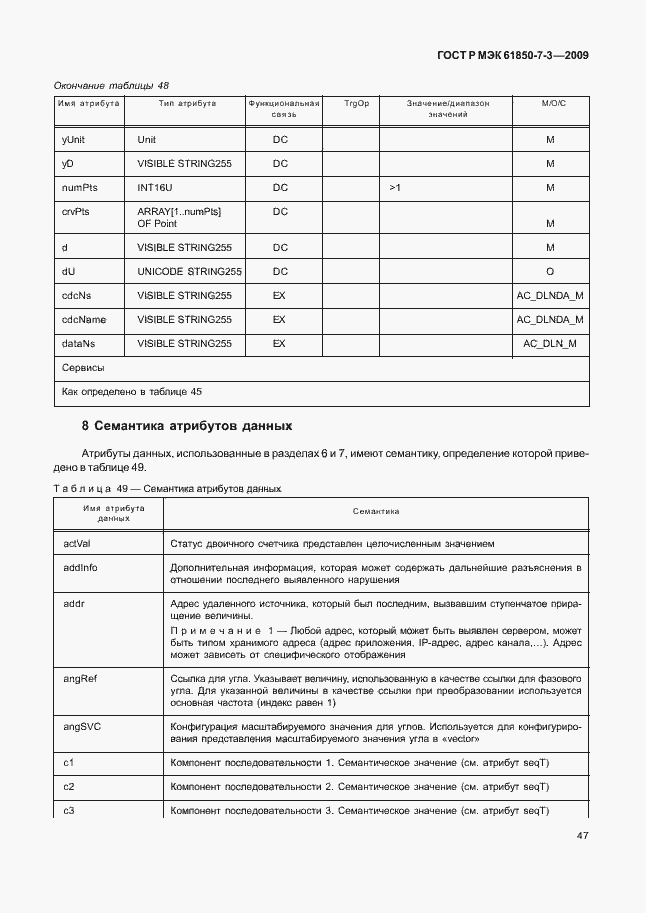

Страница 57 ГОСТ Р МЭК 61850-7-3-2009

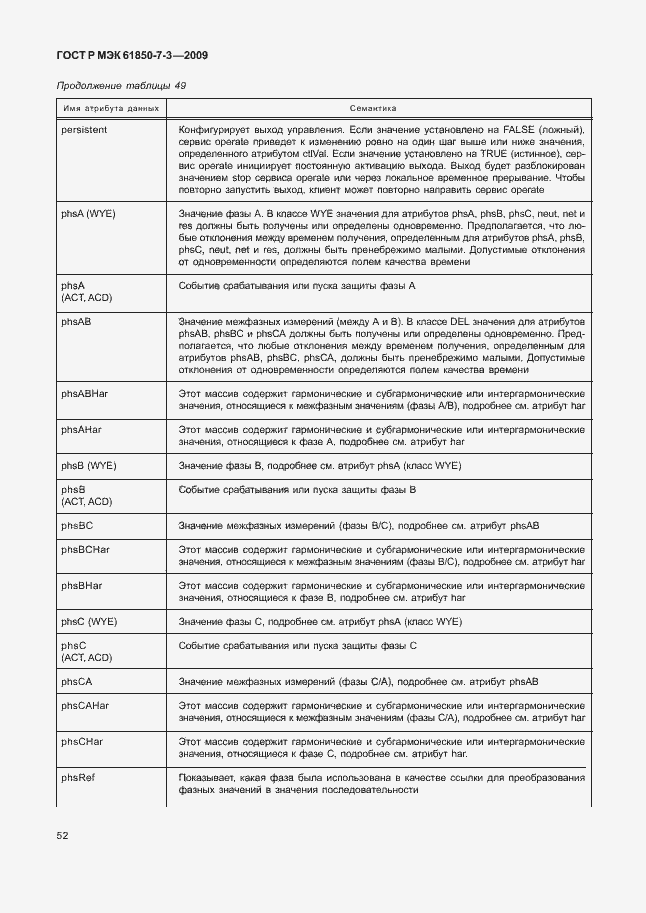

Страница 58 ГОСТ Р МЭК 61850-7-3-2009

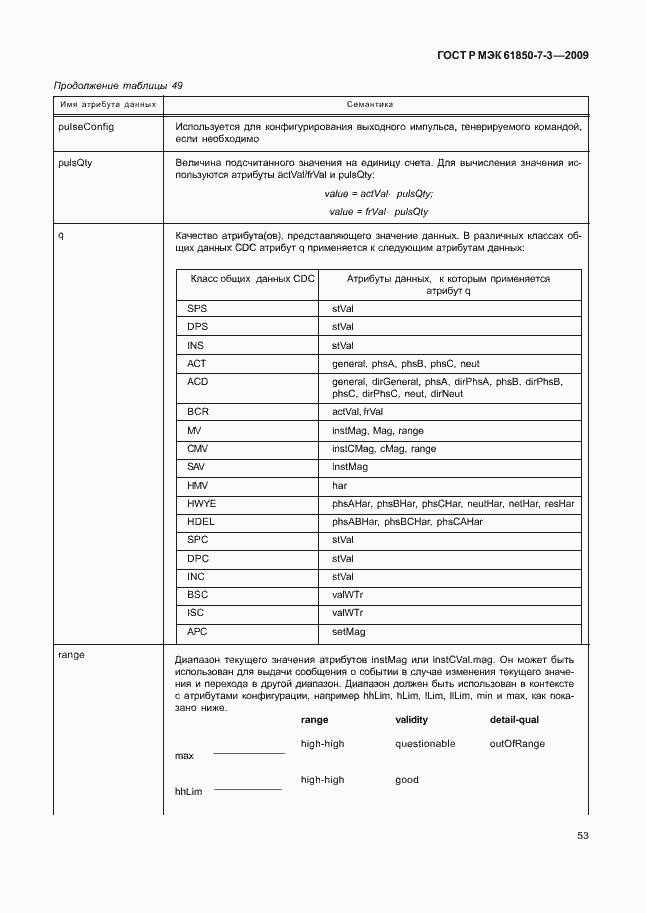

Страница 59 ГОСТ Р МЭК 61850-7-3-2009

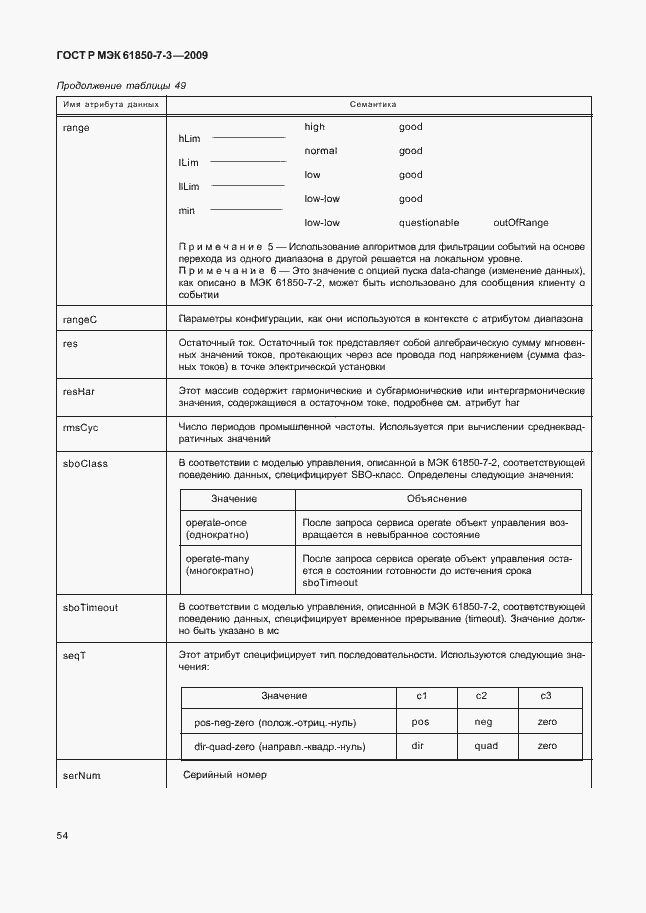

Страница 60 ГОСТ Р МЭК 61850-7-3-2009

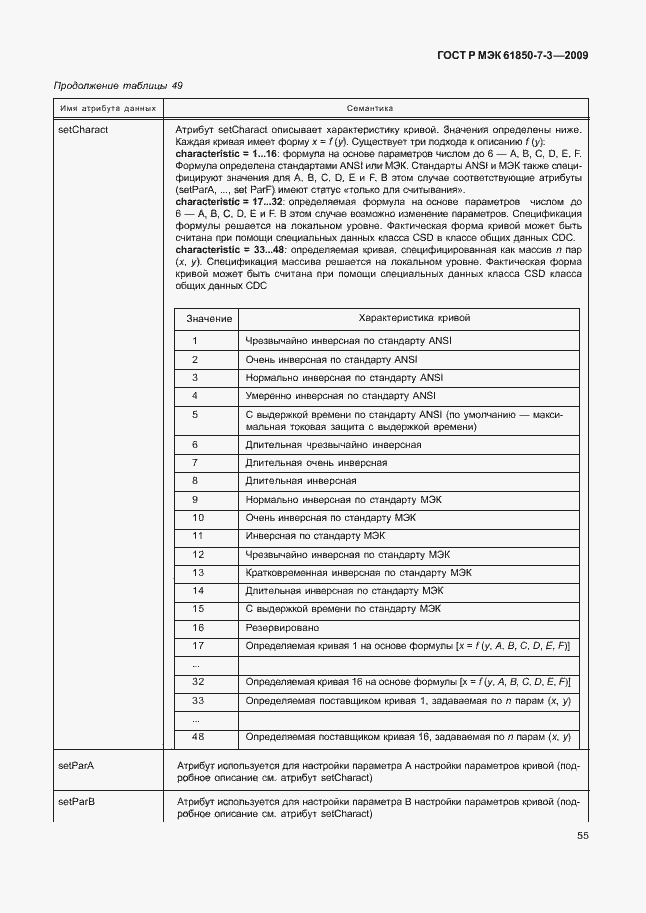

Страница 61 ГОСТ Р МЭК 61850-7-3-2009

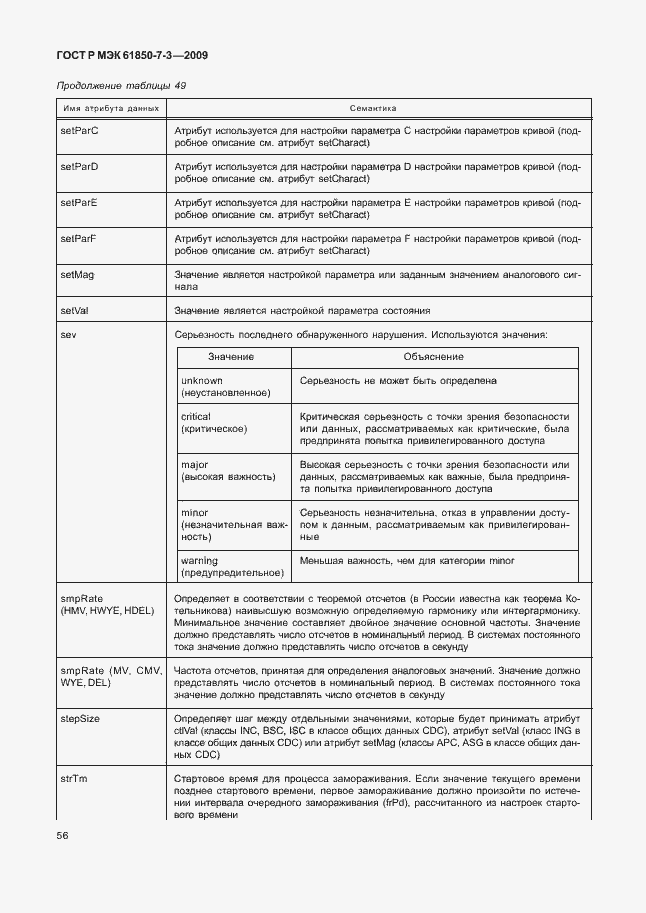

Страница 62 ГОСТ Р МЭК 61850-7-3-2009

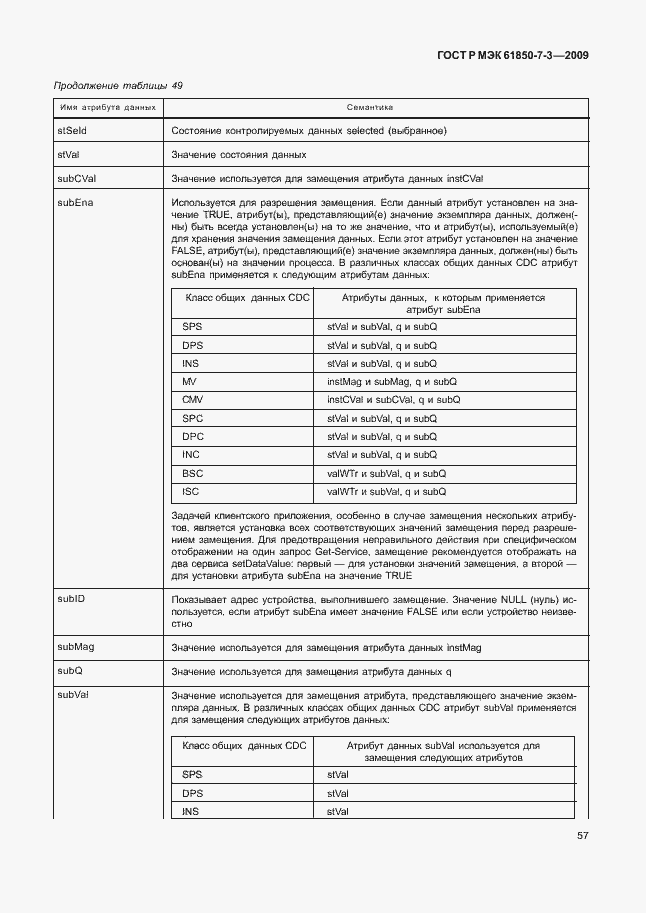

Страница 63 ГОСТ Р МЭК 61850-7-3-2009

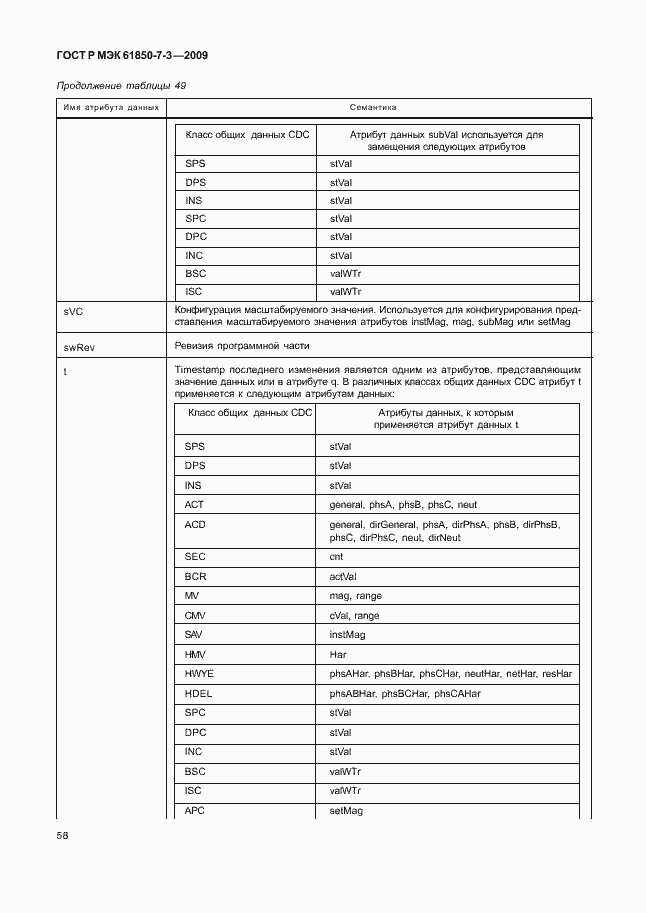

Страница 64 ГОСТ Р МЭК 61850-7-3-2009
Страница 65 ГОСТ Р МЭК 61850-7-3-2009
Страница 66 ГОСТ Р МЭК 61850-7-3-2009
Страница 67 ГОСТ Р МЭК 61850-7-3-2009

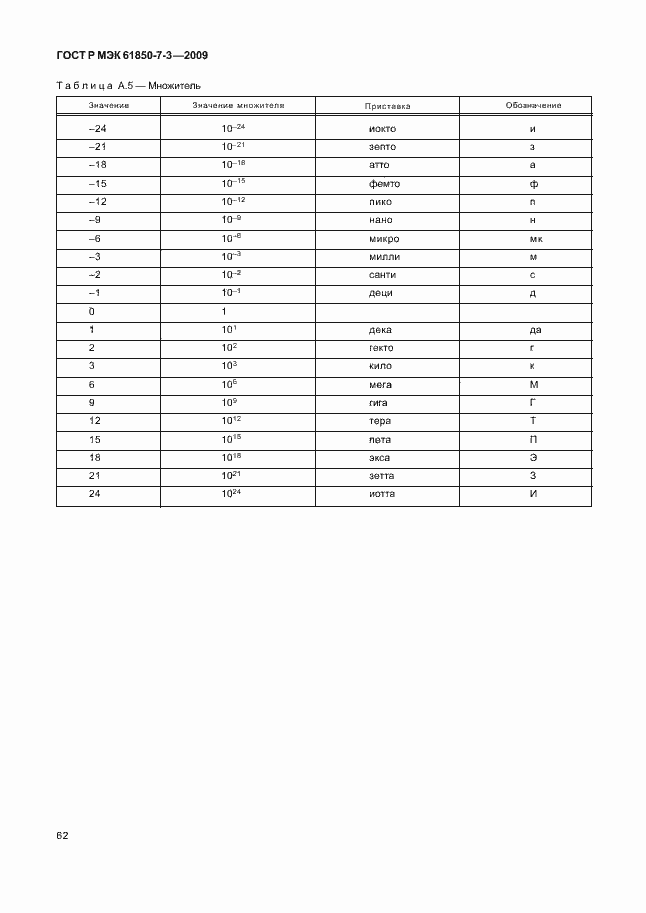

Страница 68 ГОСТ Р МЭК 61850-7-3-2009

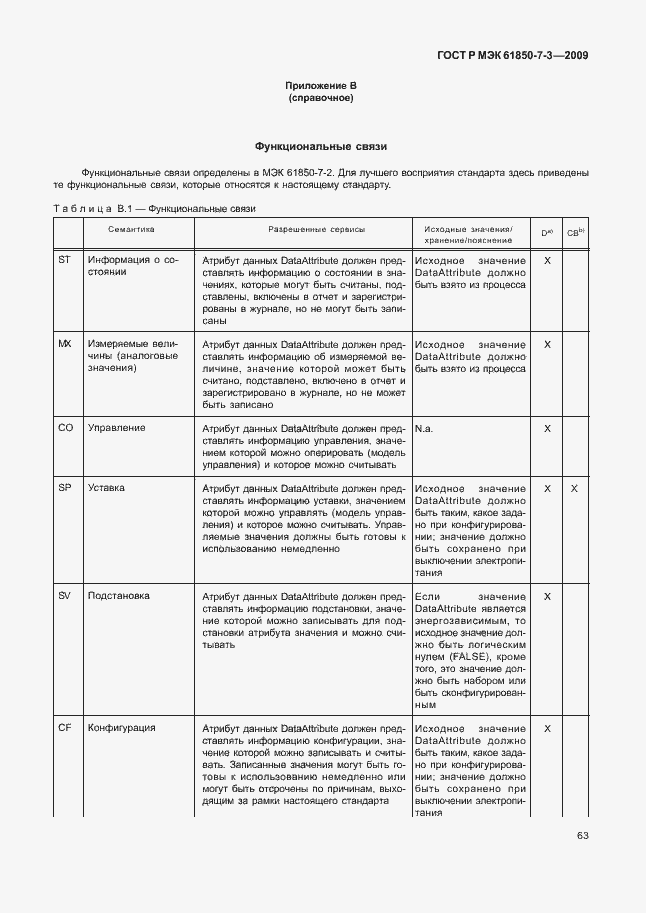

Страница 69 ГОСТ Р МЭК 61850-7-3-2009

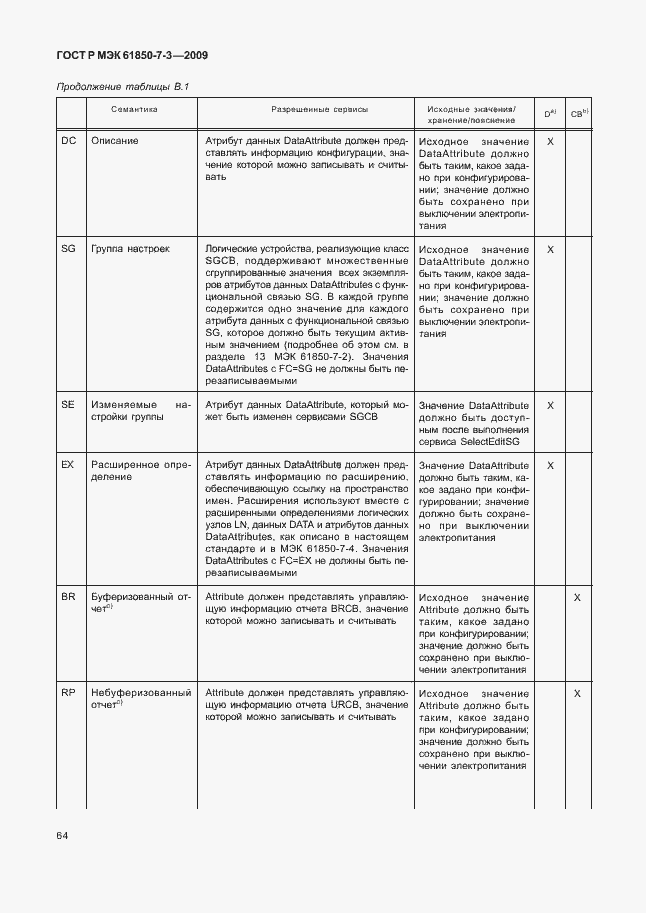

Страница 70 ГОСТ Р МЭК 61850-7-3-2009

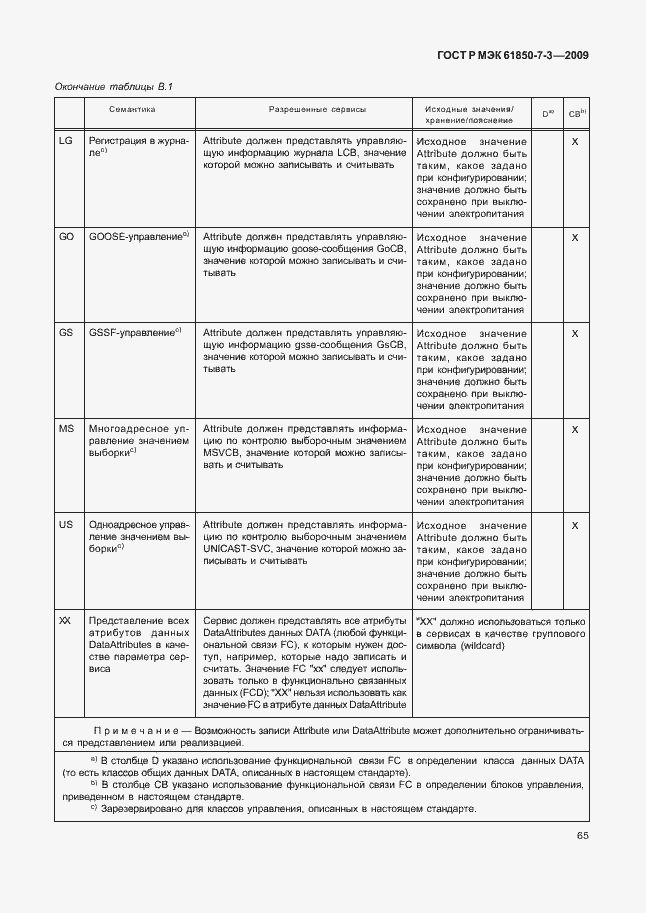

Страница 71 ГОСТ Р МЭК 61850-7-3-2009

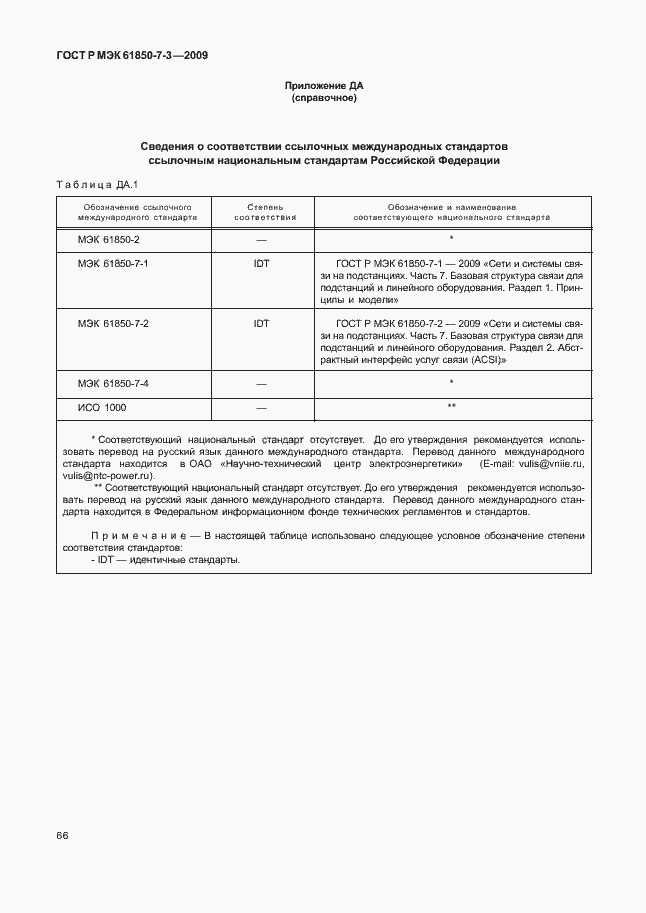

Страница 72 ГОСТ Р МЭК 61850-7-3-2009

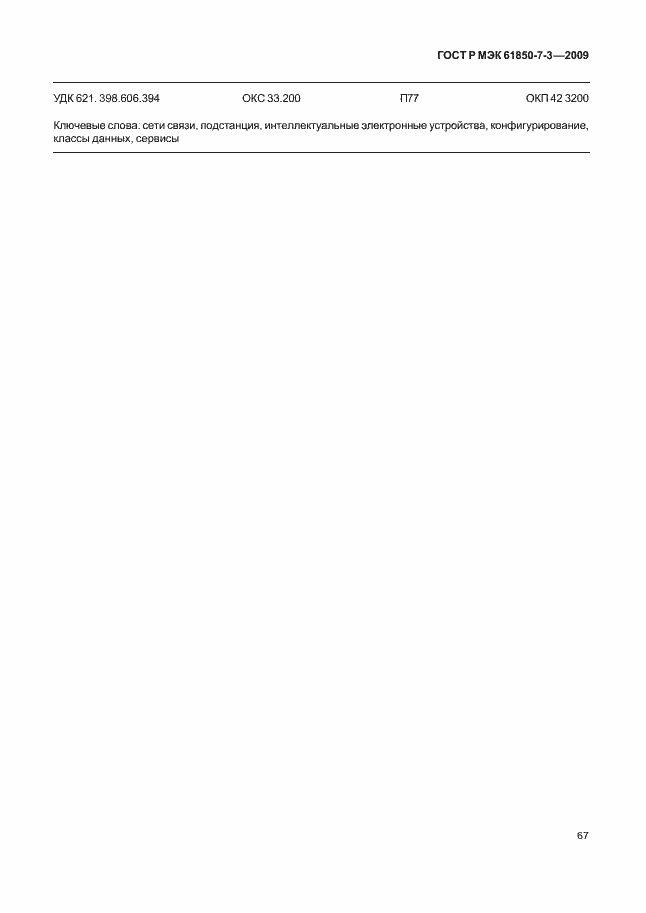

Страница 73 ГОСТ Р МЭК 61850-7-3-2009

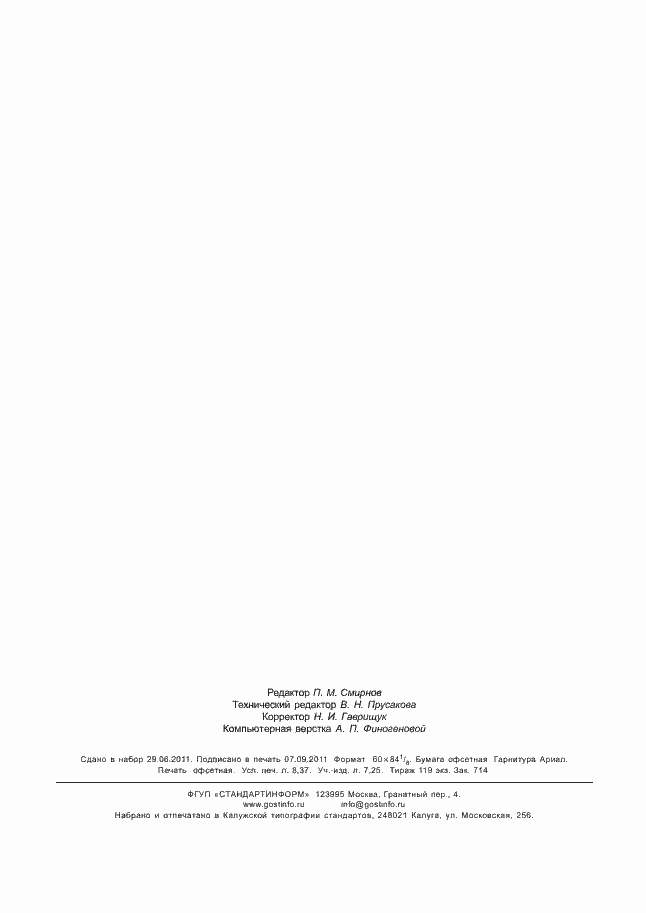

Страница 74 ГОСТ Р МЭК 61850-7-3-2009
