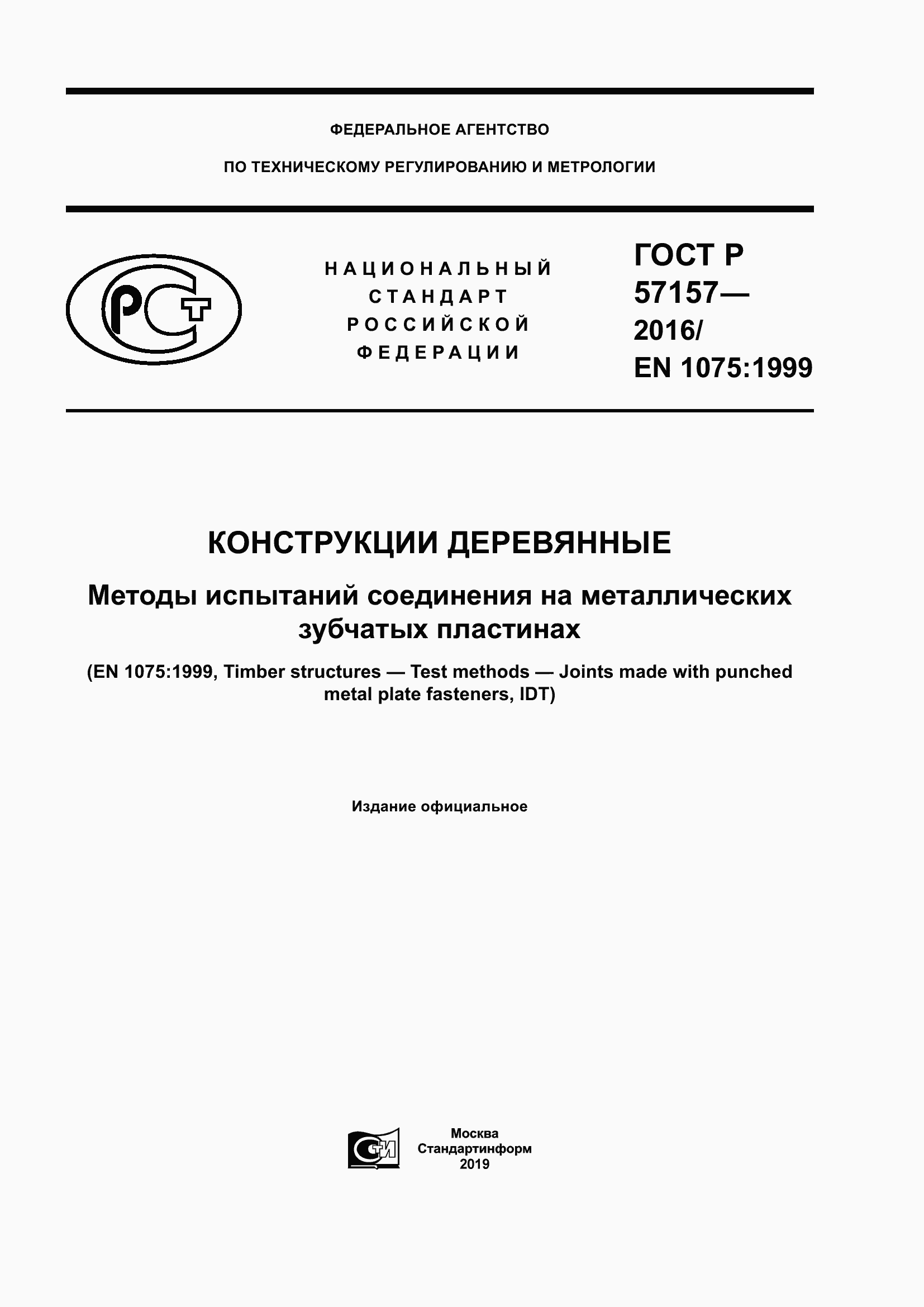

ГОСТ Р 57157-2016 Конструкции деревянные. Методы испытаний соединения на металлических зубчатых пластинах

ГОСТ Р

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ Р 57157-2016

Статус: Действует

Тип: ГОСТ Р

Название русское: Конструкции деревянные. Методы испытаний соединения на металлических зубчатых пластинах

Название английское: Timber structures. Test methods of joints made with punched metal plate fasteners

Даты и сроки

Дата издания: 12-09-19

Дата введения в действие: 04-01-17

Дата завершения срока действия: 01-14-20

Применение и описание

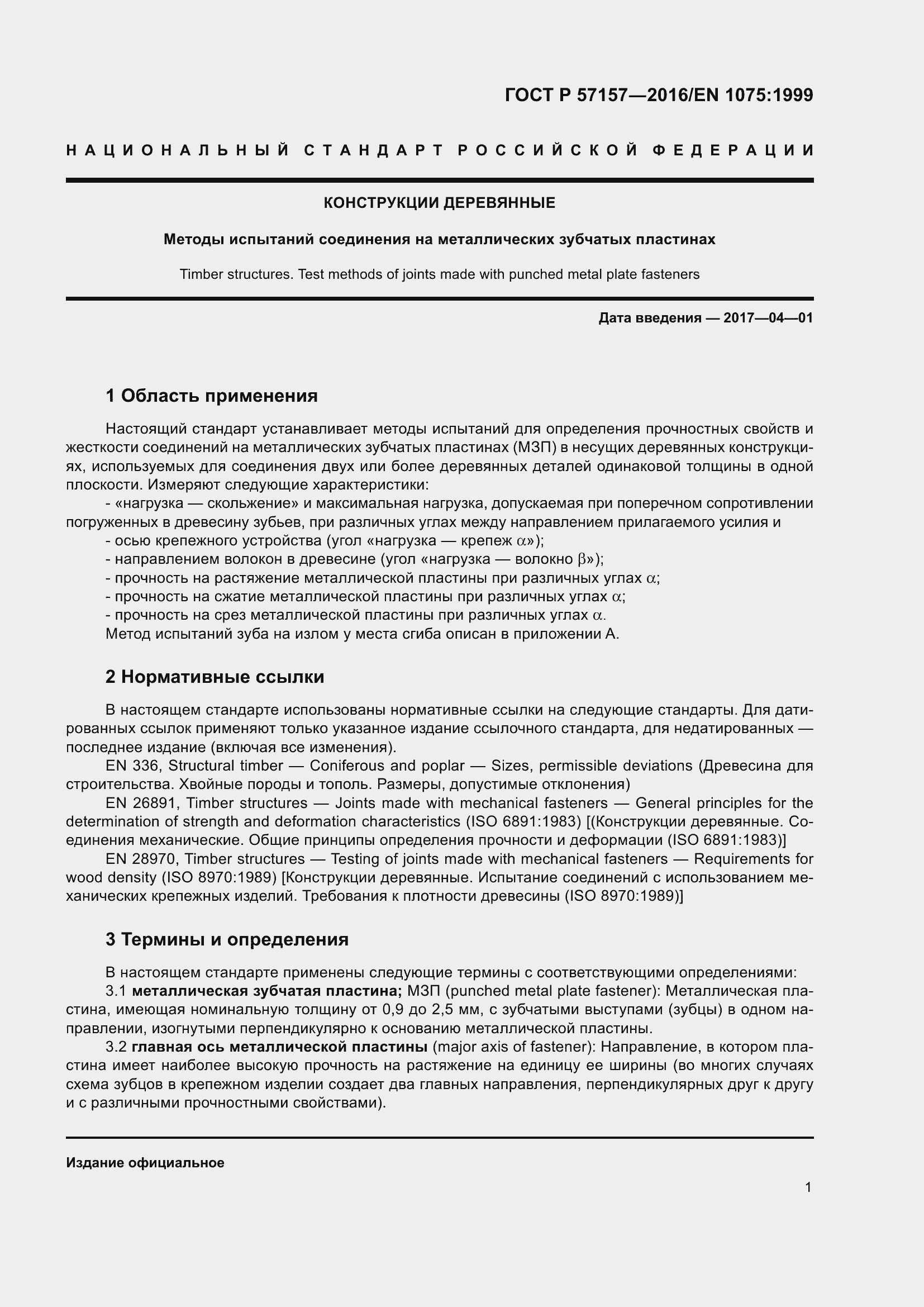

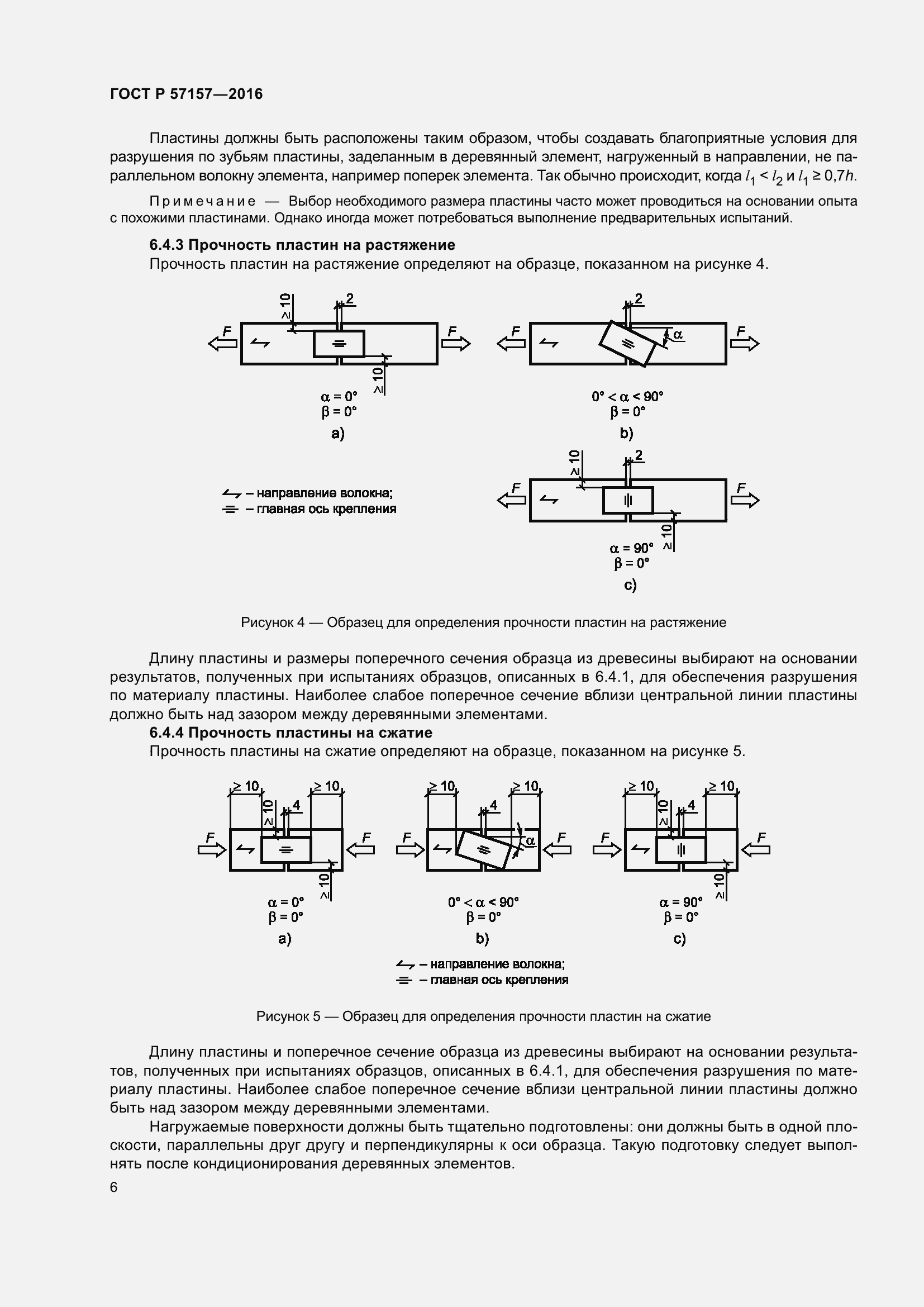

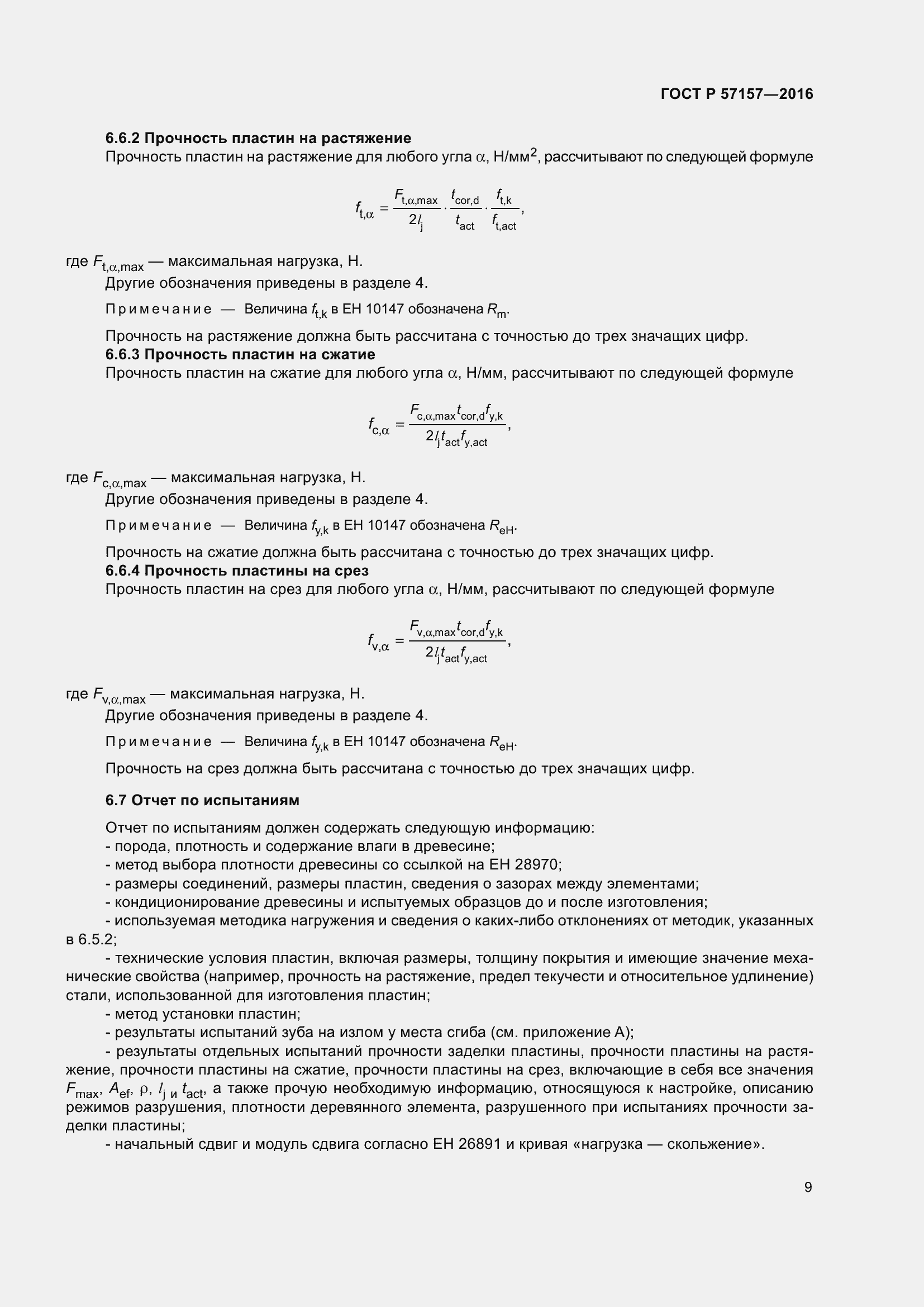

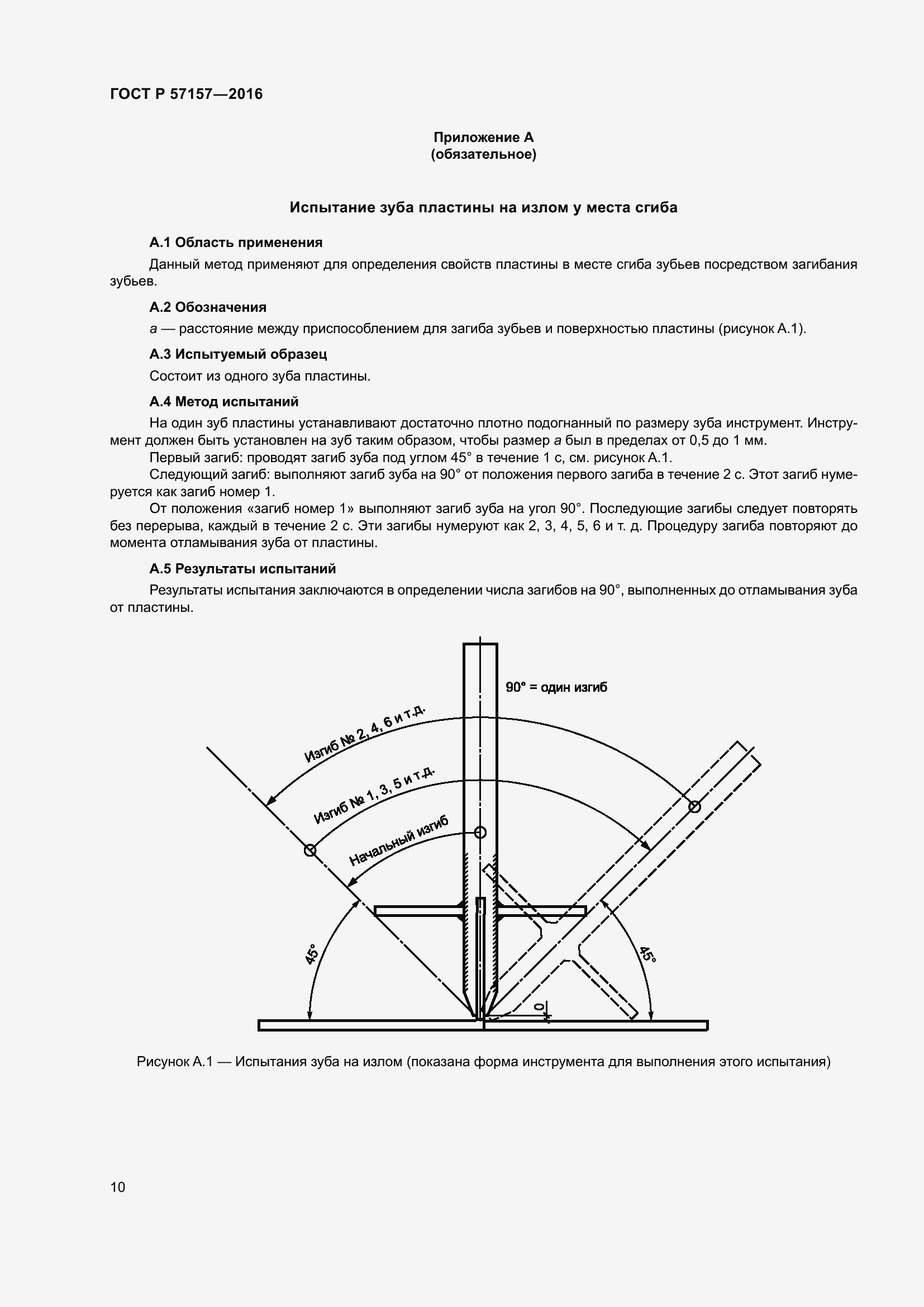

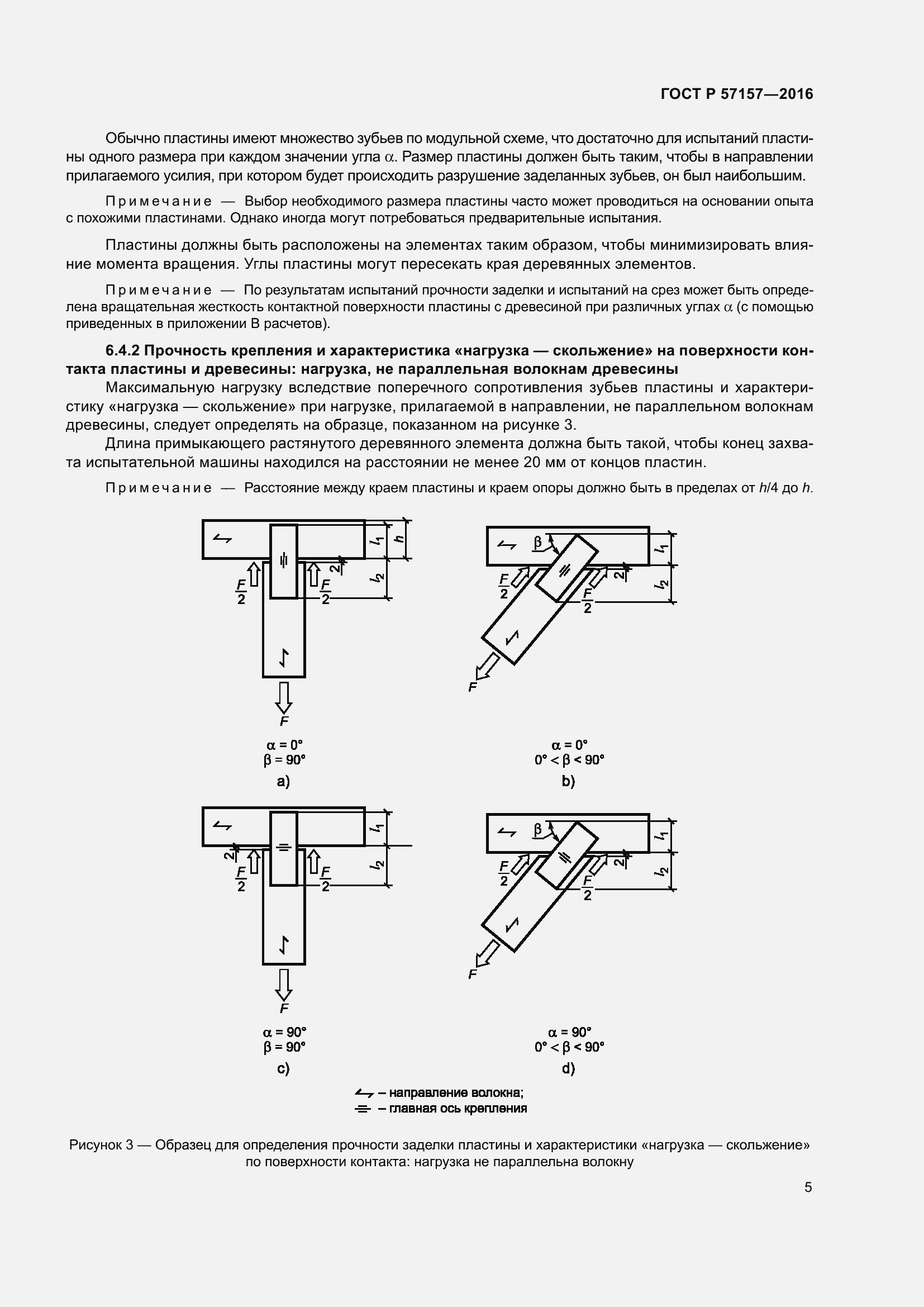

Область и условия применения: Настоящий стандарт устанавливает методы испытаний для определения прочностных свойств и жесткости соединений на металлических зубчатых пластинах (МЗП) в несущих деревянных конструкциях, используемых для соединения двух или более деревянных деталей одинаковой толщины в одной плоскости. Измеряют следующие характеристики: - «нагрузка - скольжение» и максимальная нагрузка, допускаемая при поперечном сопротивлении погруженных в древесину зубьев, при различных углах между направлением прилагаемого усилия и - осью крепежного устройства (угол «нагрузка - крепеж альфа»), - направлением волокон в древесине (угол «нагрузка - волокно бета»); - прочность на растяжение металлической пластины при различных углах альфа; - прочность на сжатие металлической пластины при различных углах альфа; - прочность на срез металлической пластины при различных углах альфа. Метод испытаний зуба на излом у места сгиба описан в приложении A
