ГОСТ 2.702-75 Единая система конструкторской документации. Правила выполнения электрических схем
ГОСТ
Скачать ГОСТ в PDF или DOC бесплатно
Основная информация
Обозначение:
ГОСТ 2.702-75
Статус:
Заменен
Тип:
ГОСТ
Название русское:
Единая система конструкторской документации. Правила выполнения электрических схем
Название английское:
Unified system for design documentation. Rules for presentation of electric schemes
Даты и сроки
Дата издания:
11-01-07
Дата введения в действие:
06-30-77
Дата завершения срока действия:
01-01-12
Применение и описание
Область и условия применения:
Настоящий стандарт распространяется на электрические схемы изделий всех отраслей промышленности, а также электрические схемы энергетических сооружений и устанавливает правила их выполнения вручную или автоматизированым способом
Связи и замены
Заменяющий:
ГОСТ 2.702-2011
Взамен в части:
ГОСТ 2.702-69, кроме пп. 3.23 - 3.37, 3.61 и приложения 1
Изменения и переиздания
Список изменений:
№1 от (рег. ) «Срок действия продлен» №2 от (рег. ) «Срок действия продлен» №3 от (рег. ) «Срок действия продлен»
Описание стандарта
ГОСТ 2.702-75 Единая система конструкторской документации. Правила выполнения электрических схем

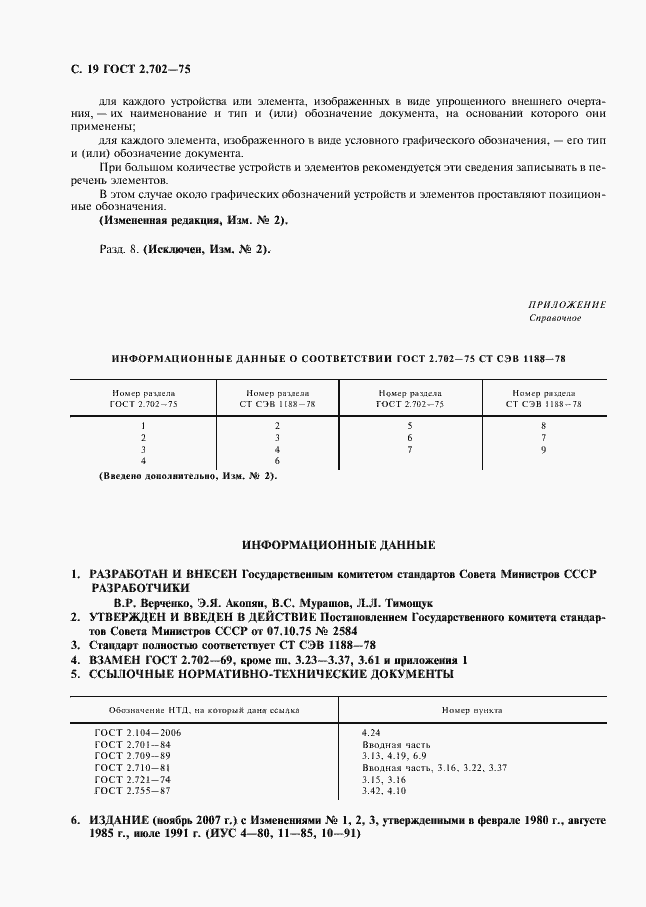

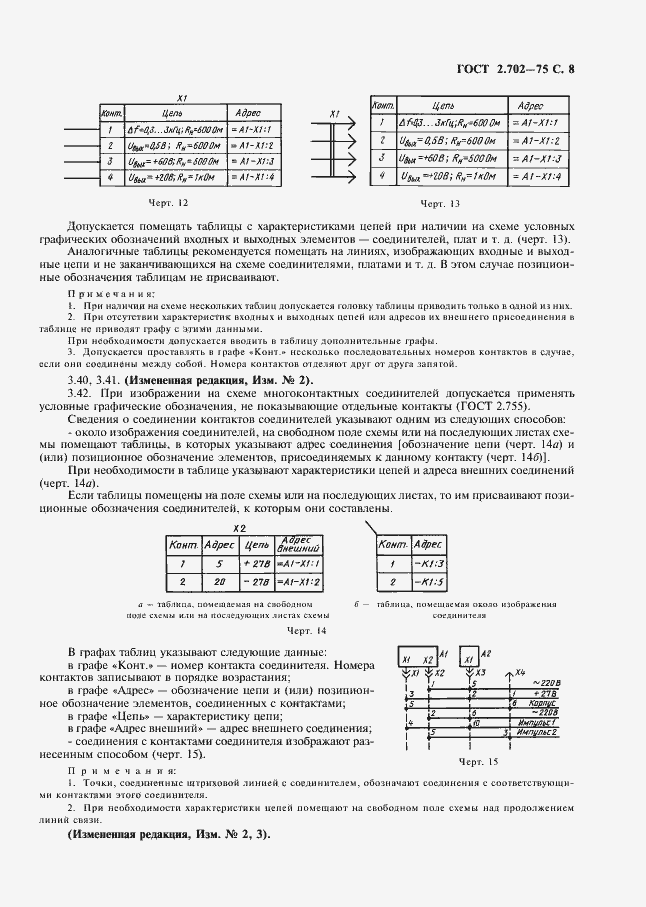

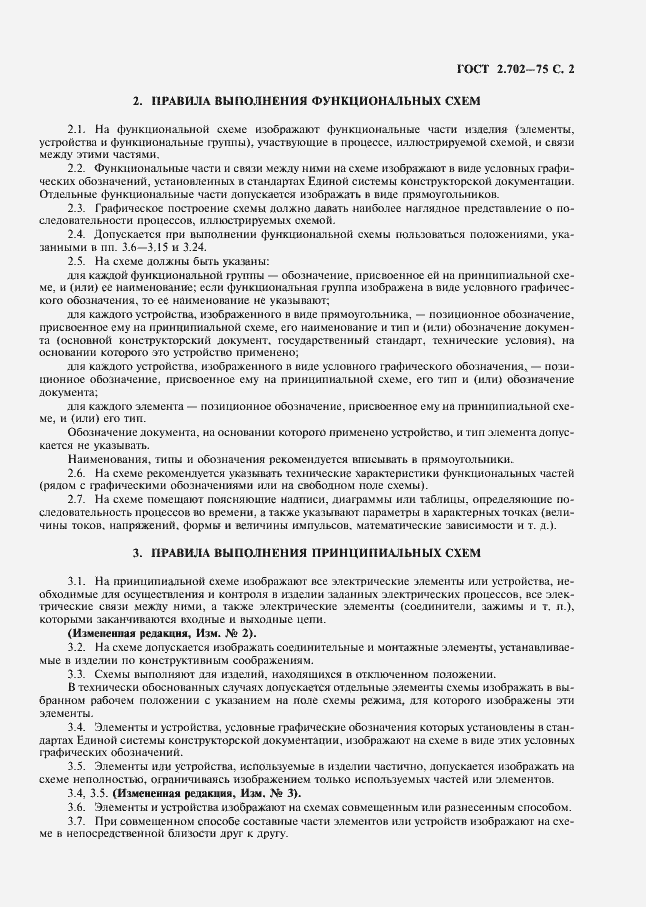

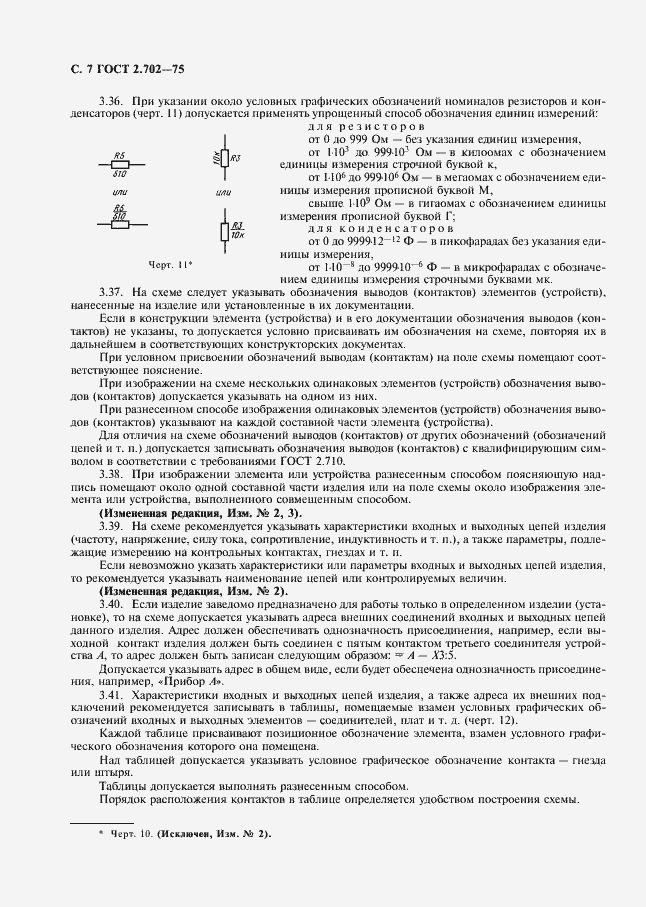

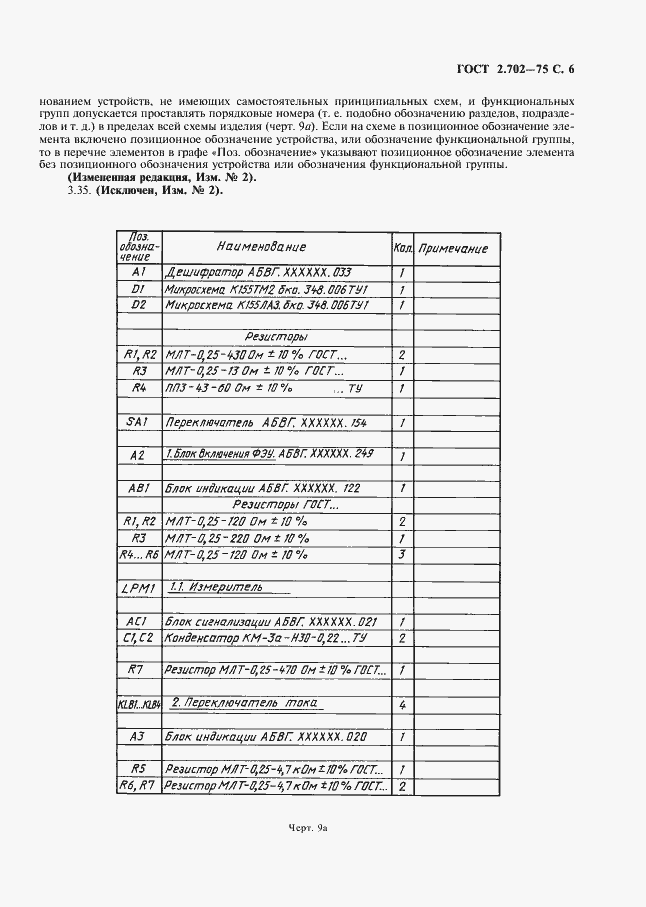

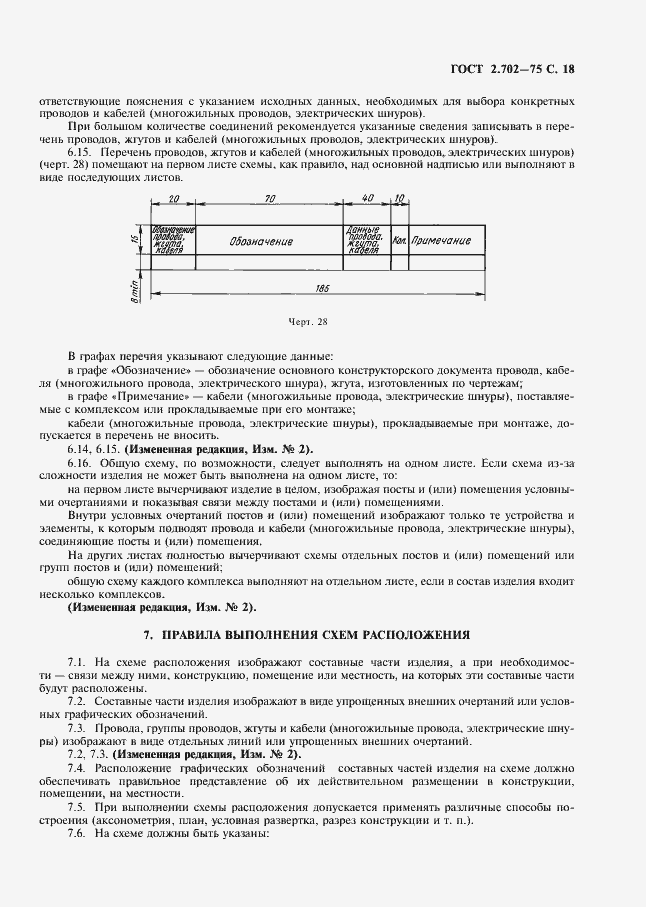

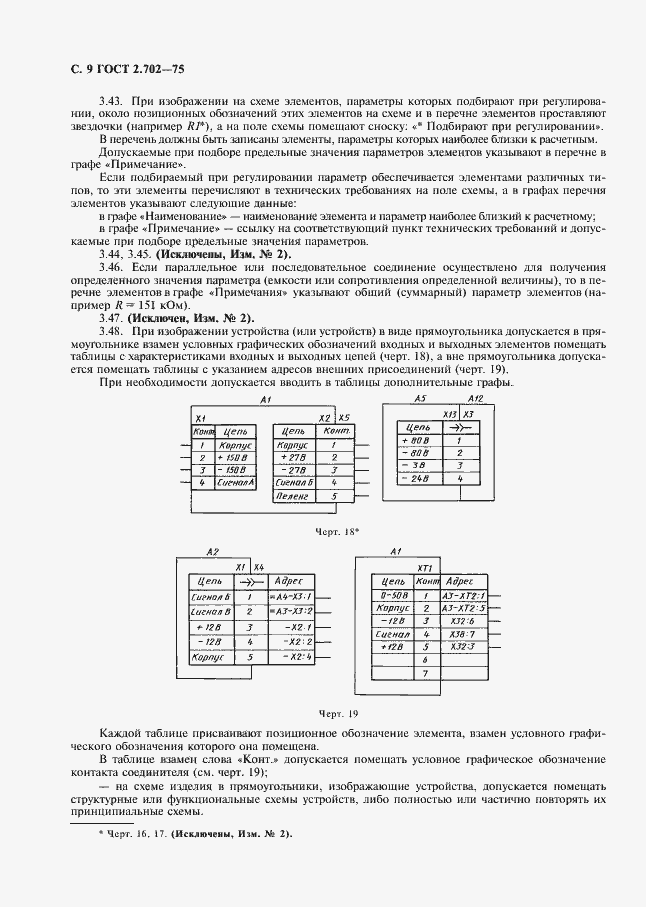

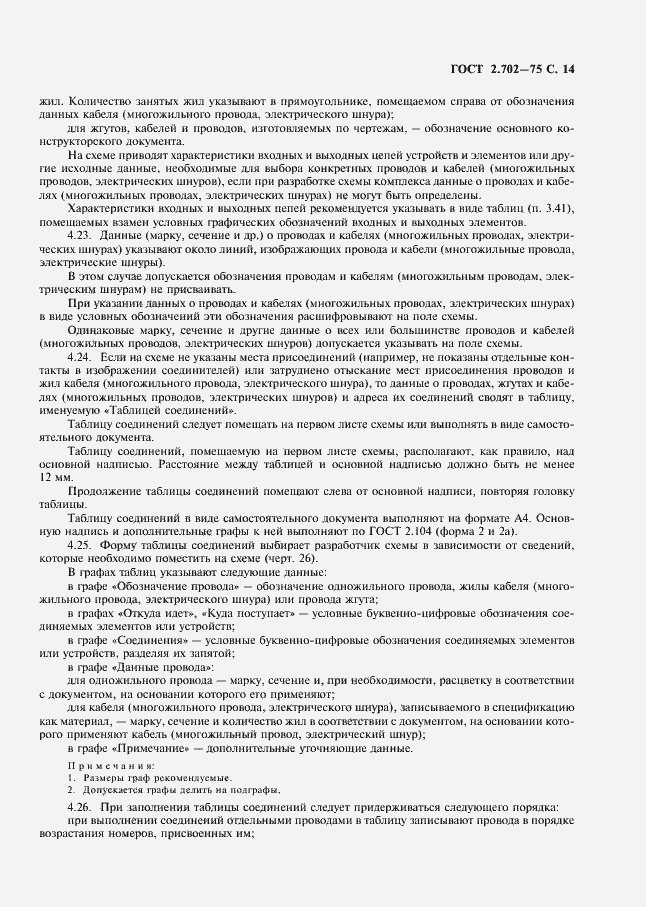

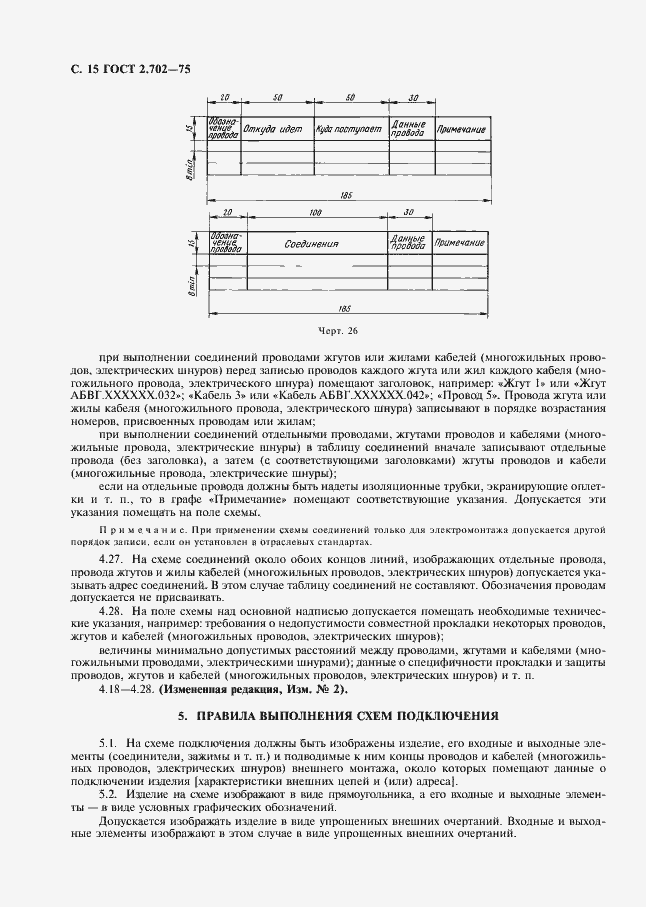

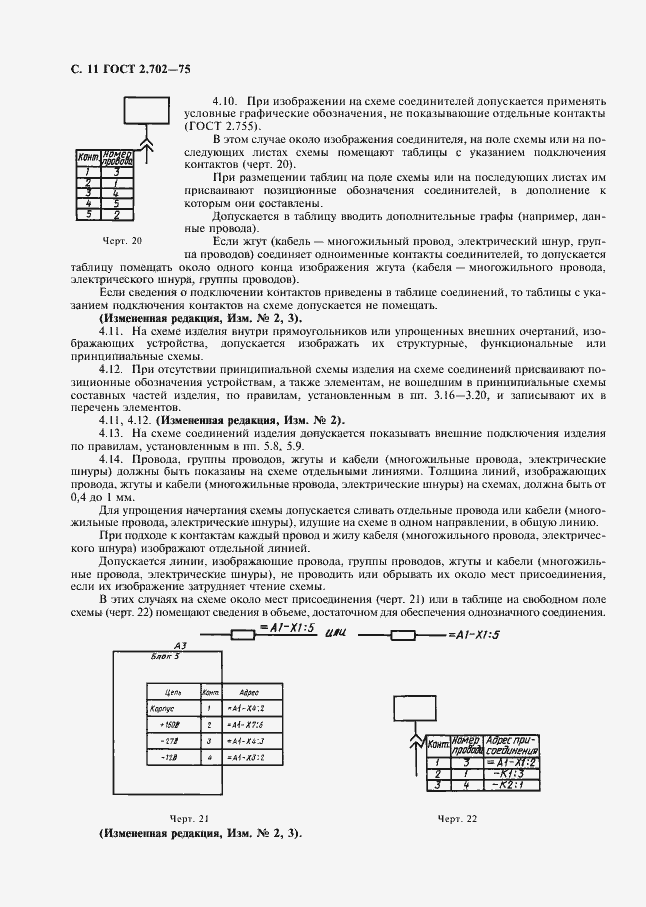

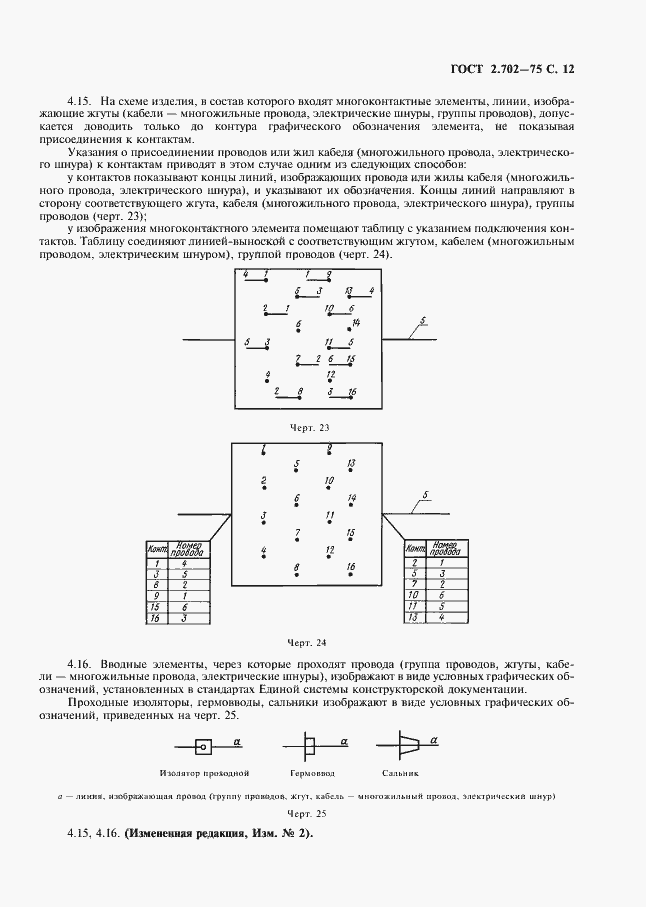

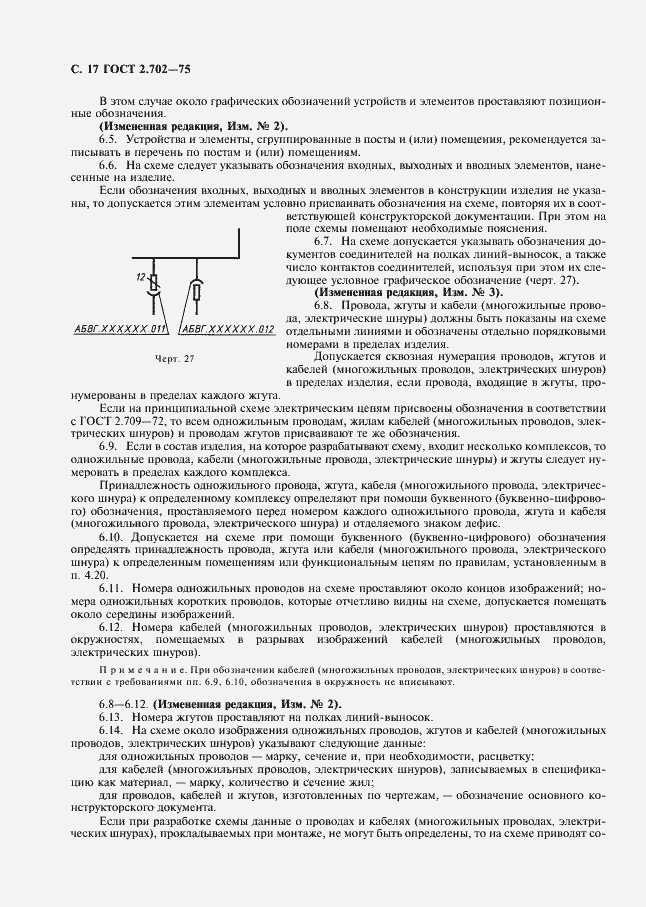

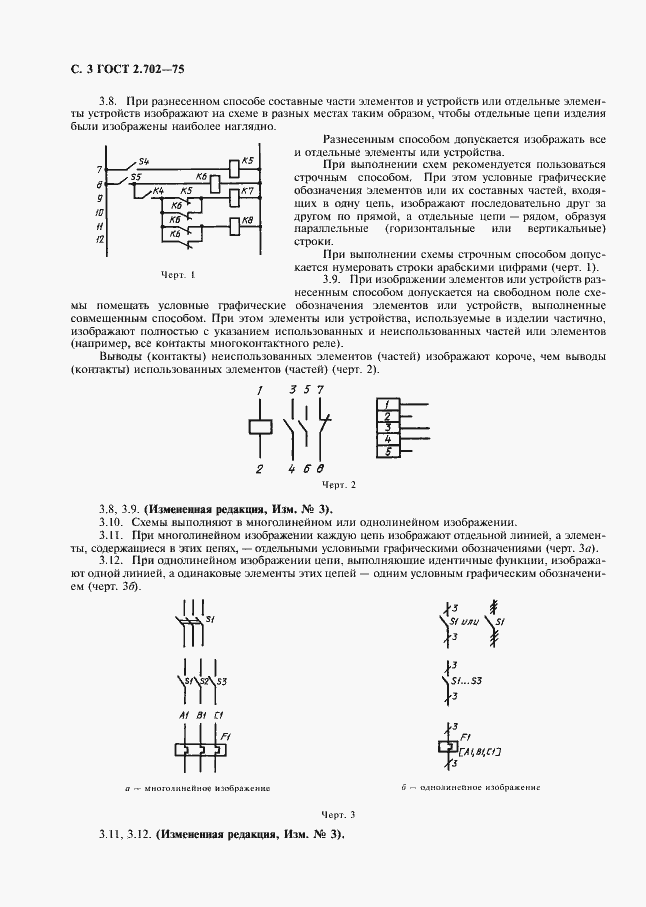

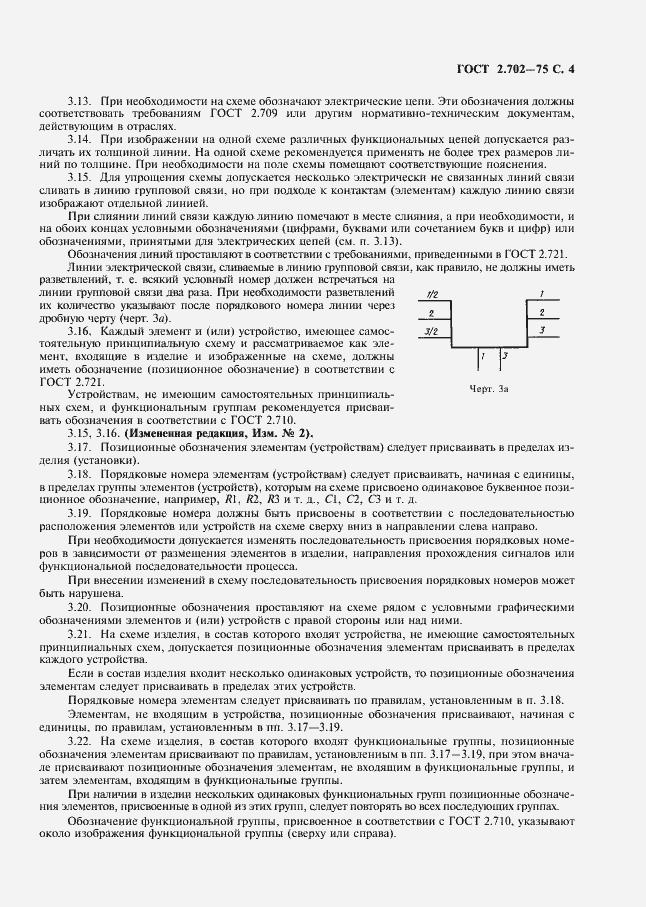

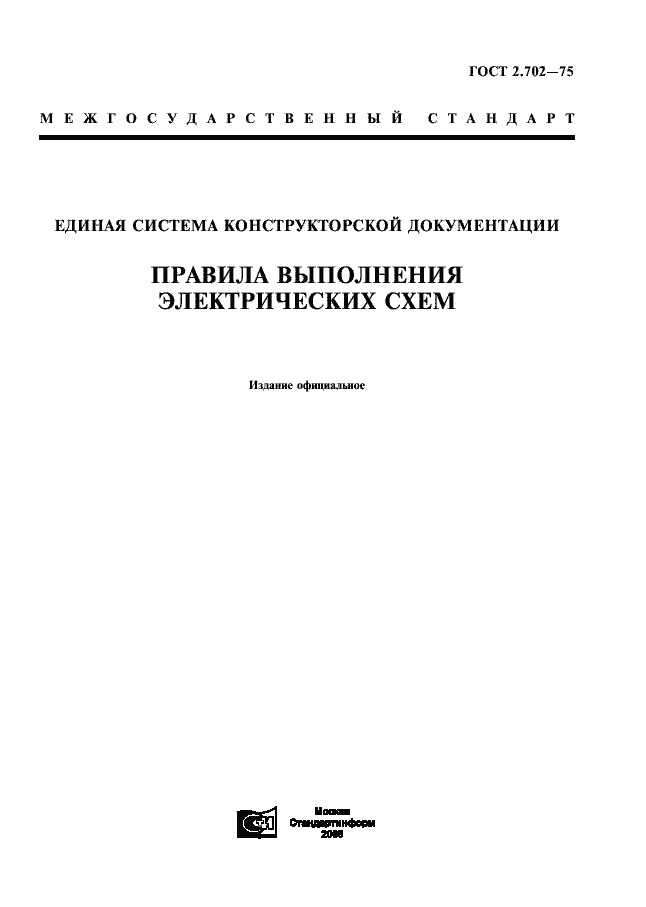

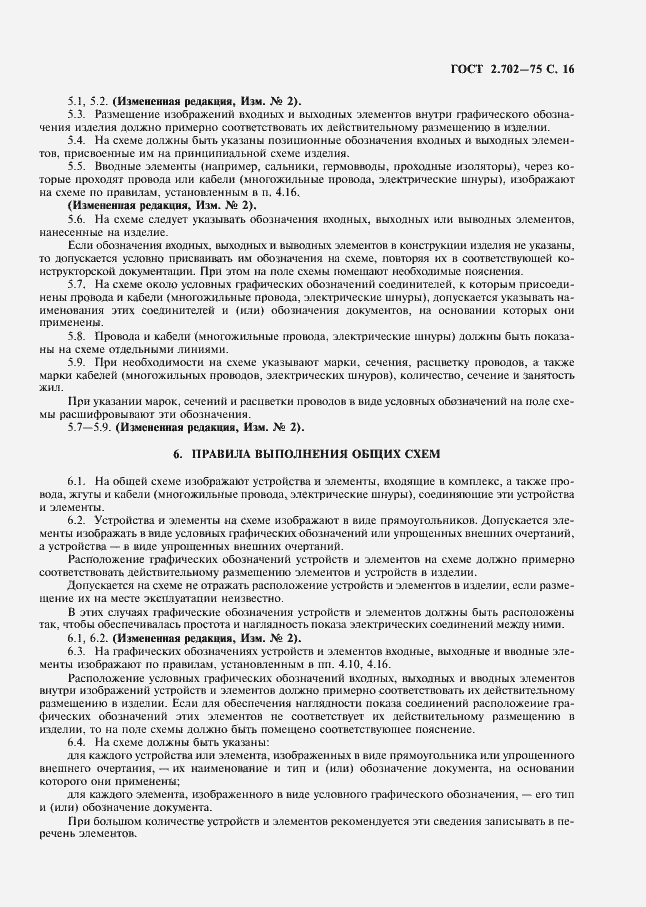

Страницы стандарта
