ГОСТ 2.741-68
ГОСТ 2.741-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы акустические
ГОСТ
Скачать ГОСТ в PDF или DOC бесплатно
Основная информация
Обозначение:
ГОСТ 2.741-68
Статус:
Действует
Тип:
ГОСТ
Название русское:
Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы акустические
Название английское:
Unified system of design documentation. Graphical sumbols in diagrams. Acoustic devices
Даты и сроки
Дата издания:
05-18-10
Дата введения в действие:
01-01-71
Дата завершения срока действия:
-
Применение и описание
Область и условия применения:
Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения акустических приборов
Связи и замены
Заменяющий:
-
Взамен в части:
ГОСТ 7624-62 в части разд. 18 и 19
Изменения и переиздания
Список изменений:
№1 от (рег. ) «Срок действия продлен» №2 от (рег. ) «Срок действия продлен» №3 от (рег. ) «Срок действия продлен»
Описание стандарта
ГОСТ 2.741-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы акустические

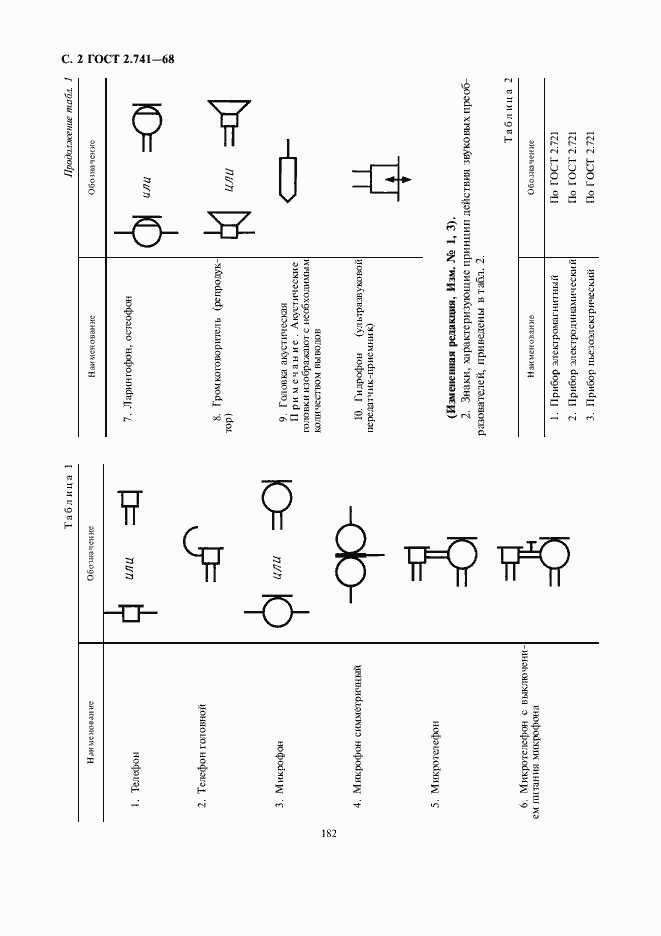

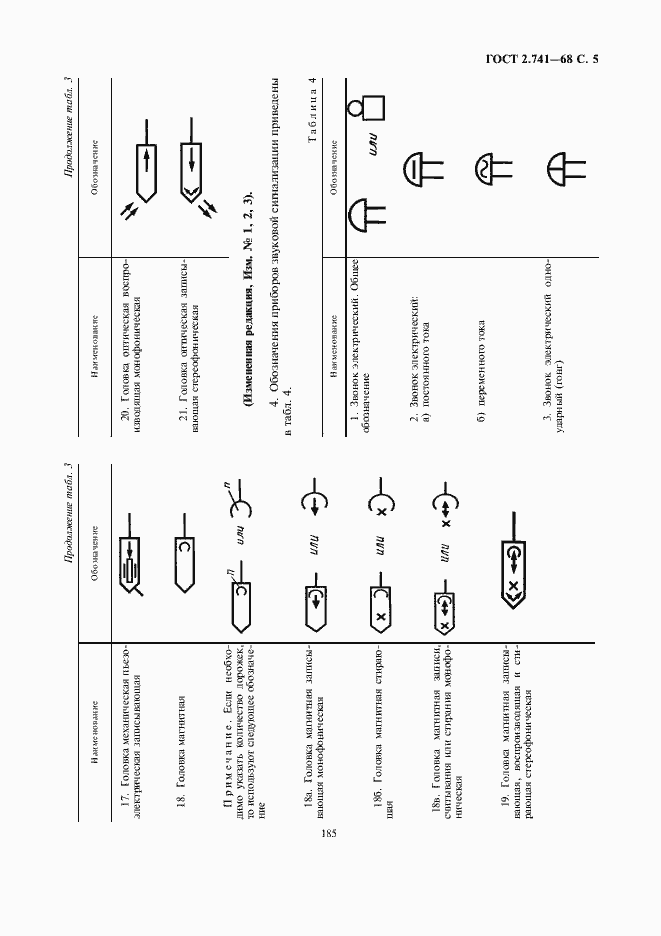

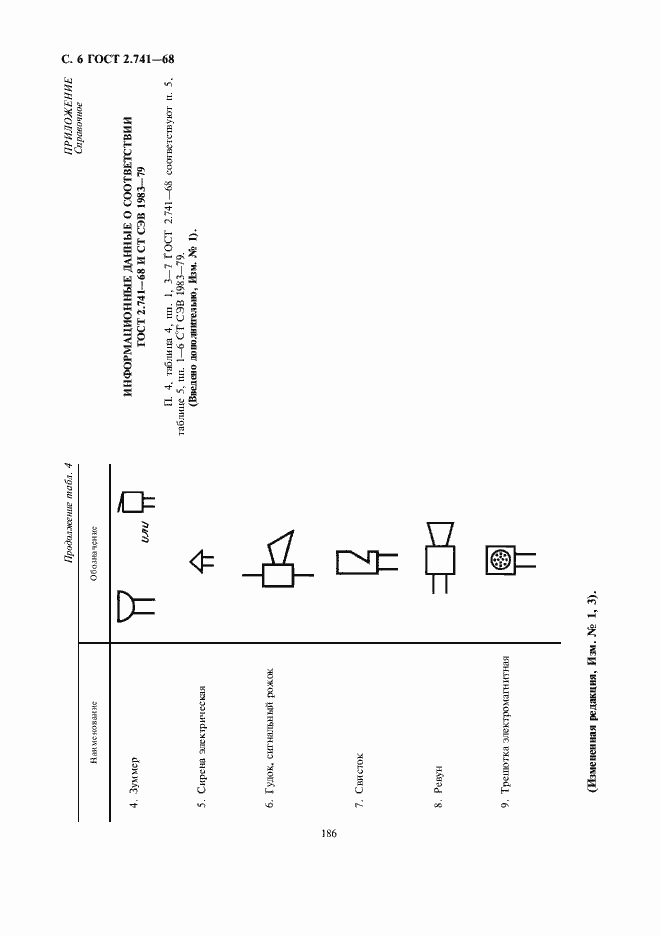

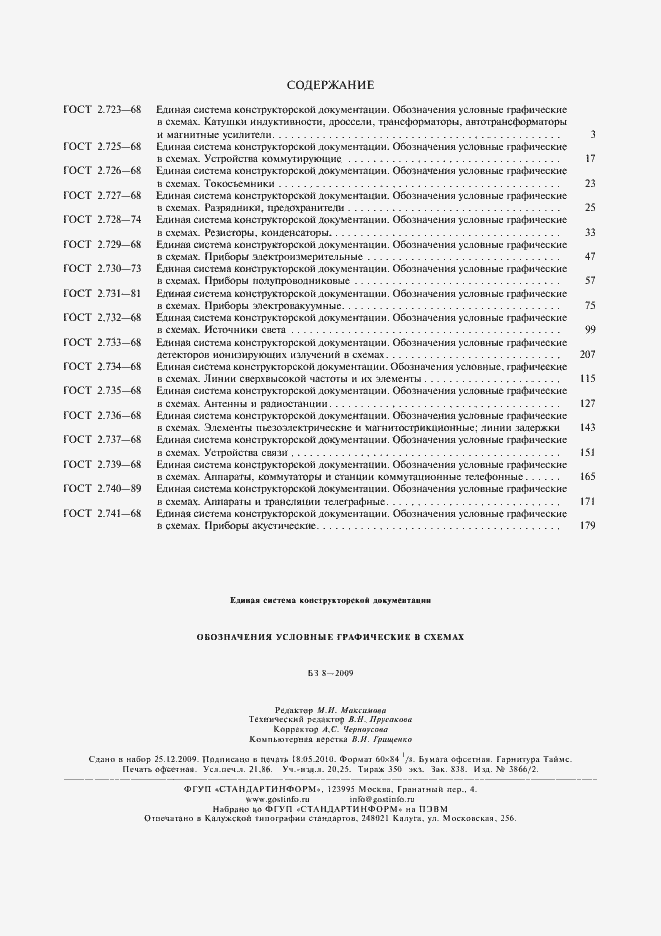

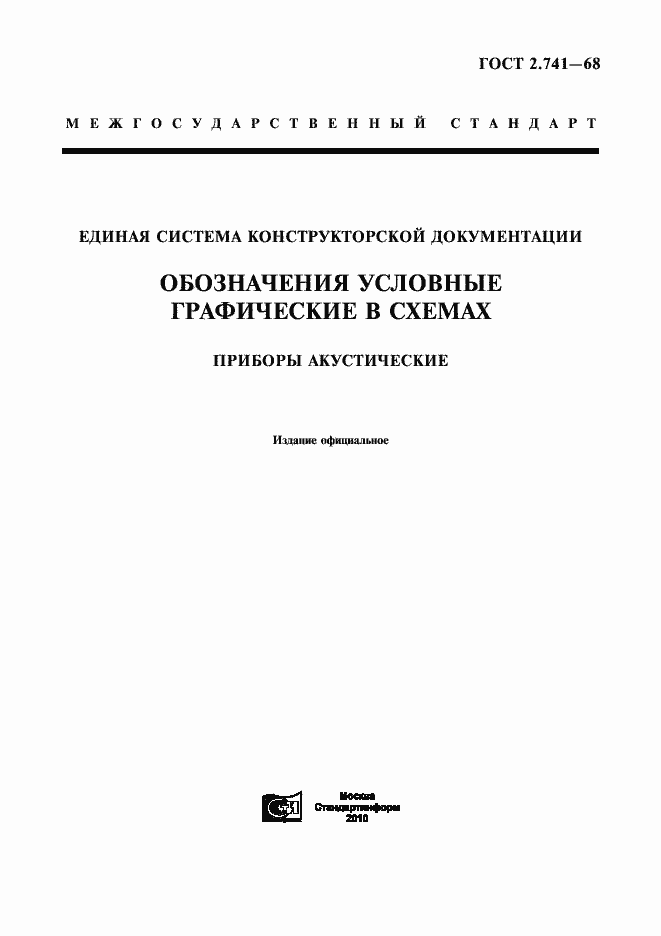

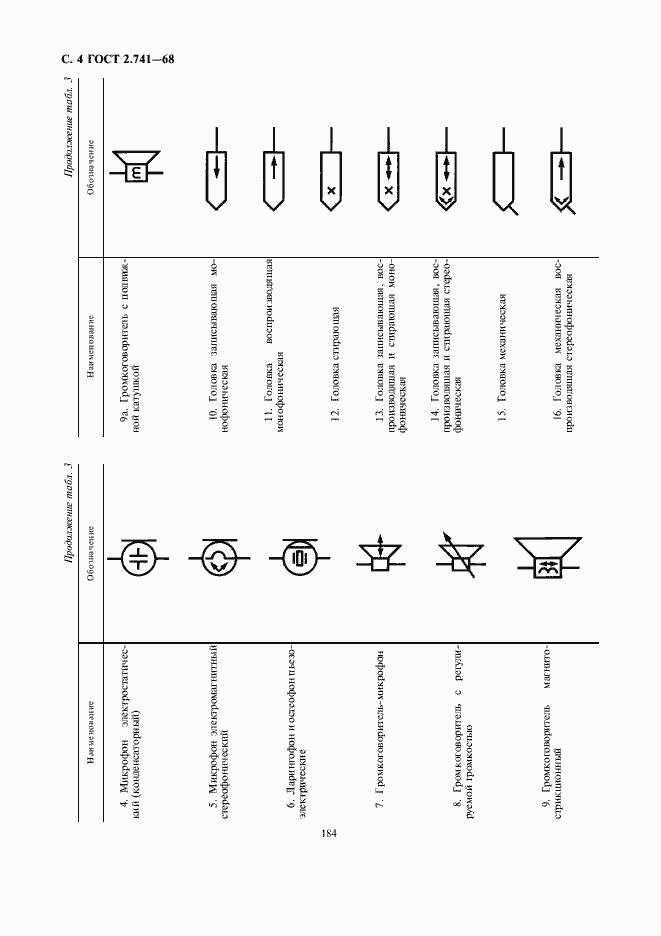

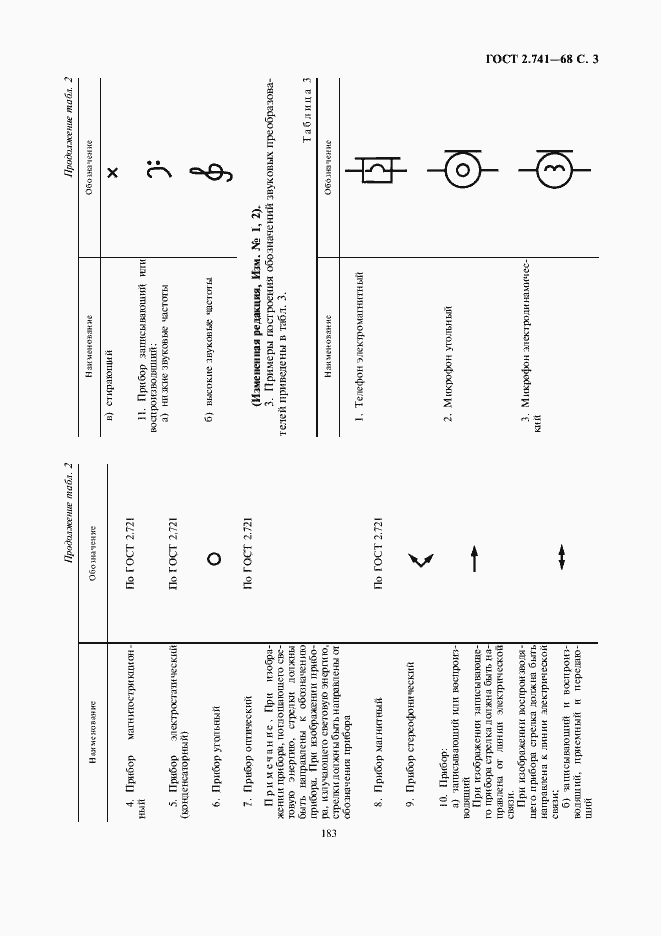

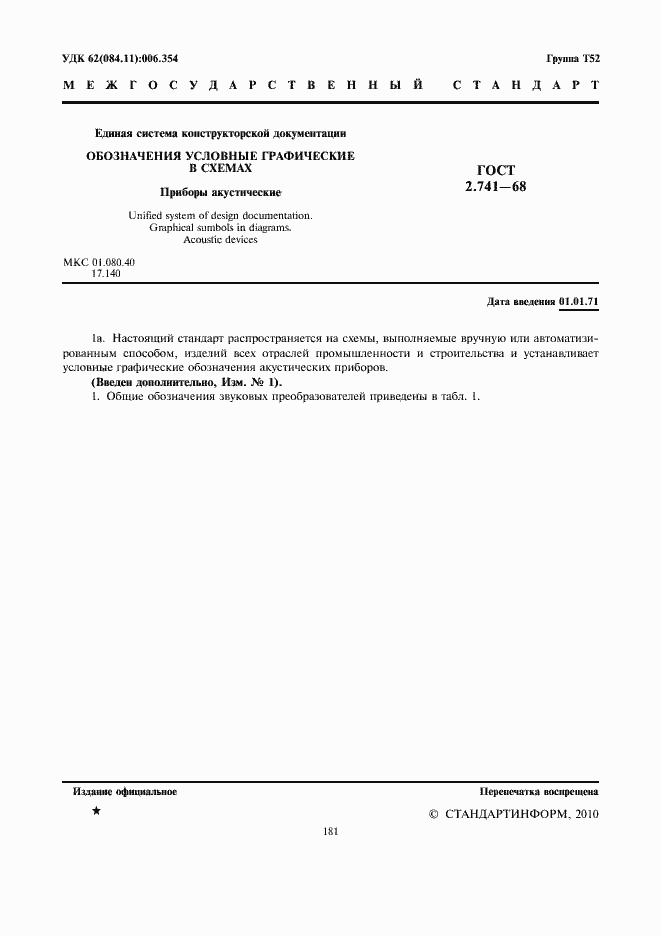

Страницы стандарта
