ГОСТ 2.747-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Размеры условных графических обозначений

ГОСТ

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ 2.747-68

Статус: Действует

Тип: ГОСТ

Название русское: Единая система конструкторской документации. Обозначения условные графические в схемах. Размеры условных графических обозначений

Название английское: Unified system for design documentation. Graphic identifications in schemes. Dimensions of graphical symbols

Даты и сроки

Дата издания: 01-01-01

Дата введения в действие: 01-01-71

Дата завершения срока действия: -

Применение и описание

Область и условия применения: Настоящий стандарт устанавливает размеры условных графических обозначений электрических элементов

Связи и замены

Заменяющий: -

Заменяющий в части: ГОСТ 2.728-74 в части пп. 24, 25 таблицы; ГОСТ 2.730-73 в части пп. 33 и 34 таблицы; ГОСТ 2.755-74 в части пп. 3, 13, 16, 18 - 21; ГОСТ 2.756-76 в части пп. 22, 23 таблицы

Изменения и переиздания

Список изменений: №1 от (рег. ) «Срок действия продлен»

Описание стандарта

ГОСТ 2.747-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Размеры условных графических обозначений

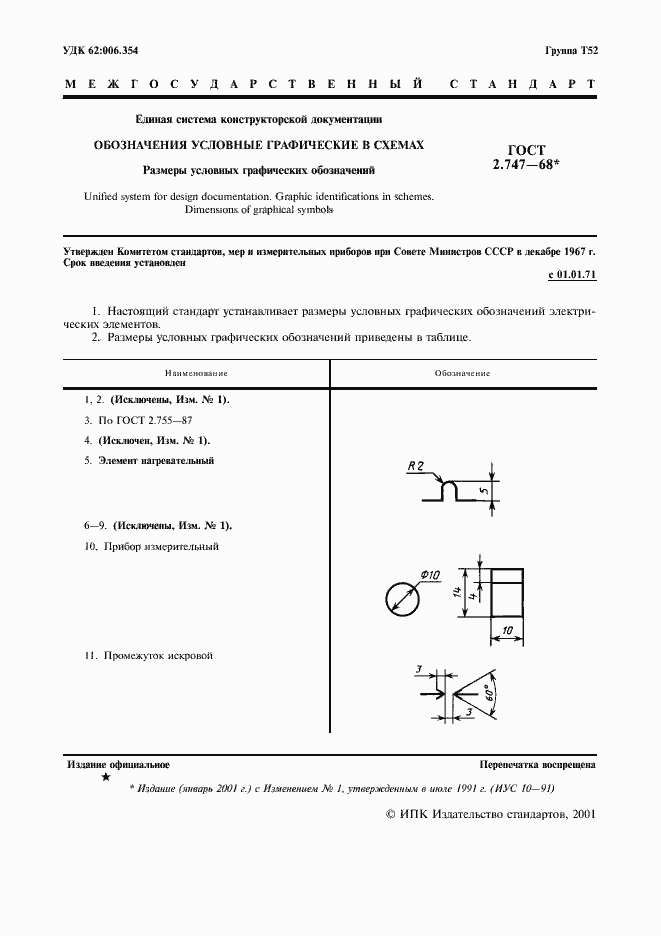

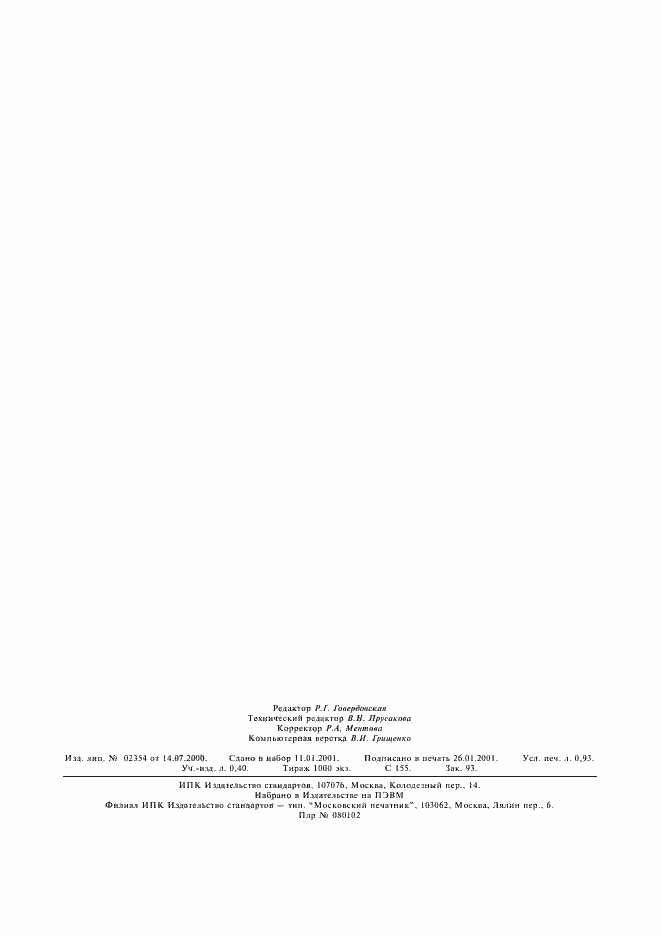

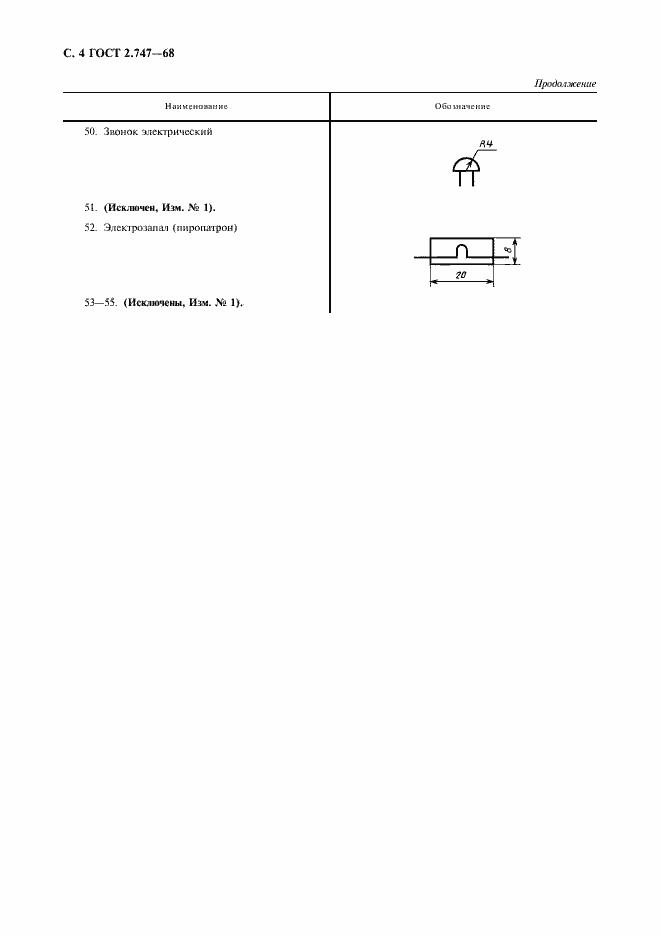

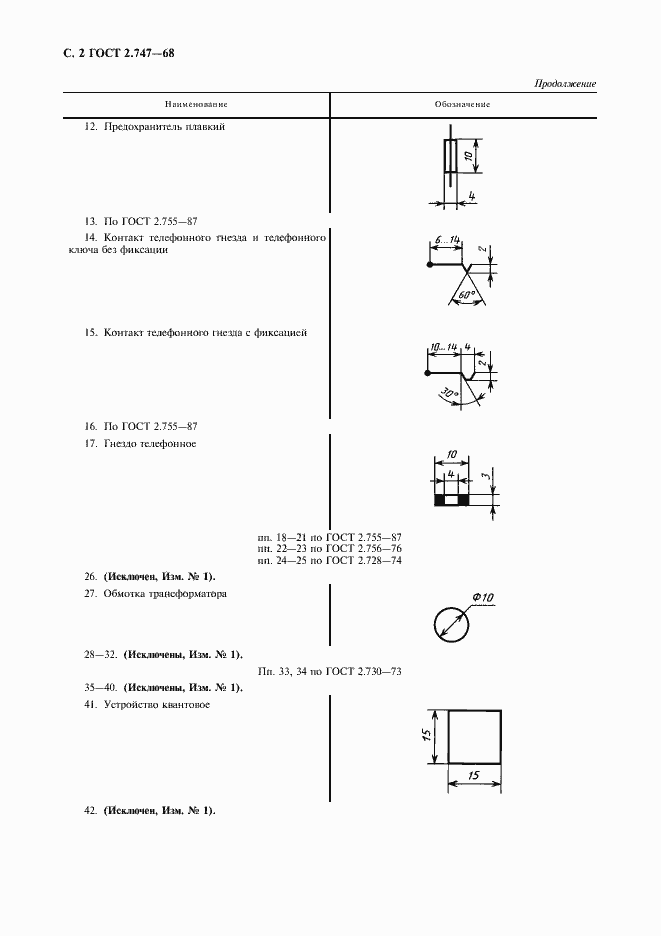

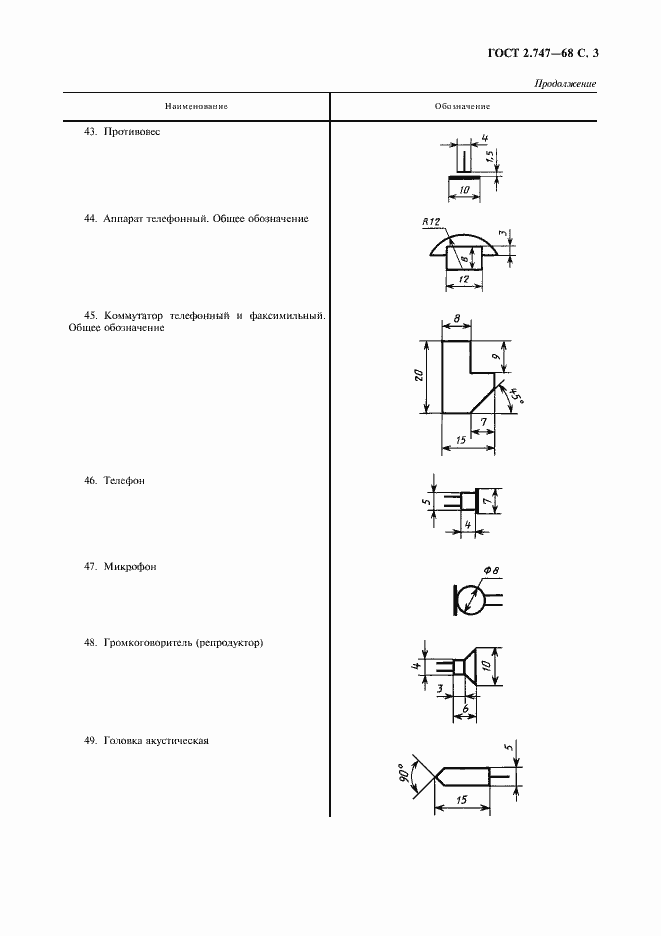

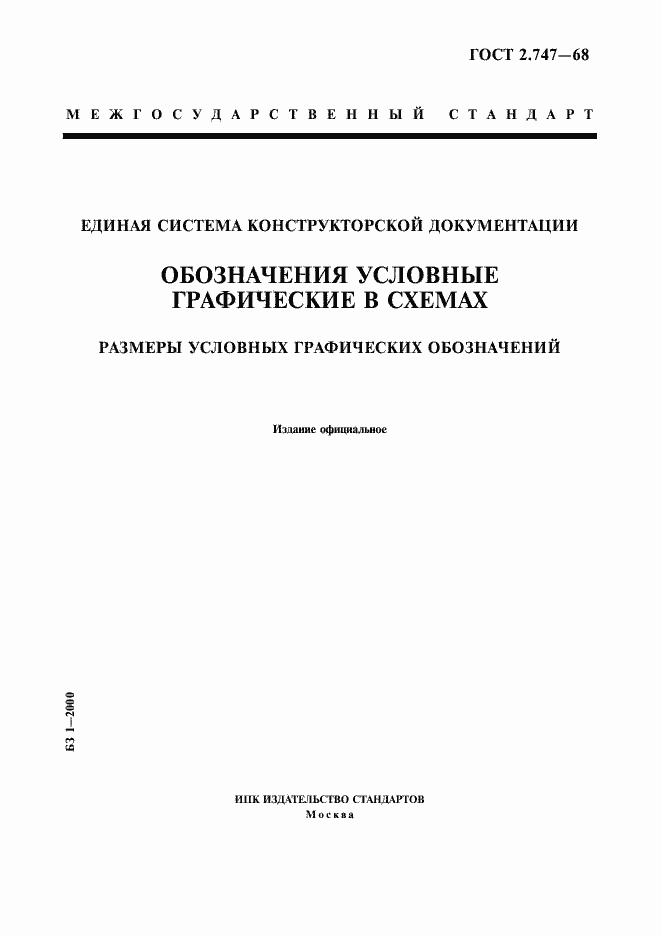

Страницы стандарта
