ГОСТ 2.756-76 Единая система конструкторской документации. Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств
ГОСТ
Скачать ГОСТ в PDF или DOC бесплатно
Основная информация
Обозначение:
ГОСТ 2.756-76
Статус:
Действует
Тип:
ГОСТ
Название русское:
Единая система конструкторской документации. Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств
Название английское:
Unified system for design documentation. Graphic designations in diagrams. The receiving part of electromechanical devices
Даты и сроки
Дата издания:
11-01-04
Дата введения в действие:
01-01-78
Дата завершения срока действия:
-
Применение и описание
Область и условия применения:
Настоящий стандарт устанавливает условные графические обозначения воспринимающих частей электромеханических устройств (электрических реле, у которых связь воспринимающей части с исполнительной осуществляется механически, а также магнитных пускателей, контактов и электромагнитов) в схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности
Связи и замены
Заменяющий:
-
Взамен:
ГОСТ 2.724-68
Взамен в части:
ГОСТ 2.725-68 в части п. 9 (обозначения обмоток реле, контакторов и магнитных пускателей); ГОСТ 2.738-68 в части п. 7 табл. 1 (обозначения обмотки электромагнита искателя); ГОСТ 2.747-68 в части пп. 22, 23 таблицы (обозначения обмотки реле, контактора, магнитного пускателя, электромагнита, обмотки электромагнита искателя)
Изменения и переиздания
Список изменений:
№1 от (рег. ) «Срок действия продлен»
Описание стандарта

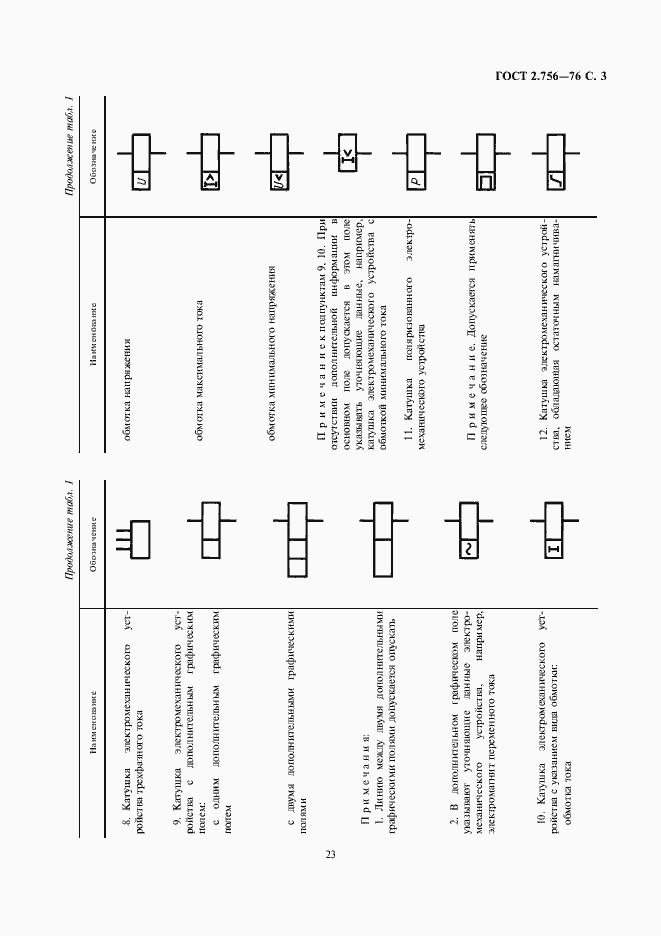

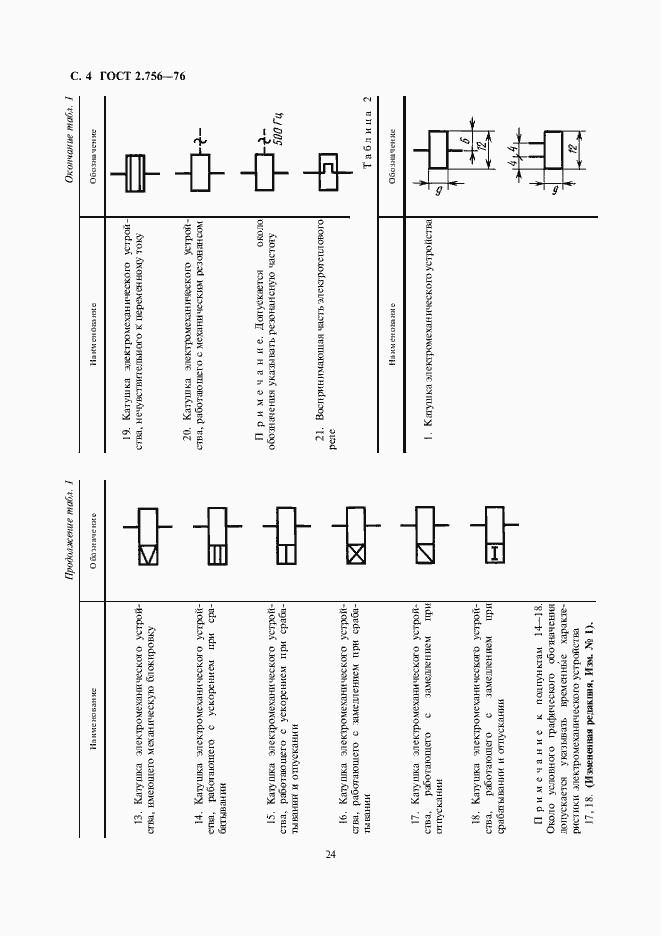

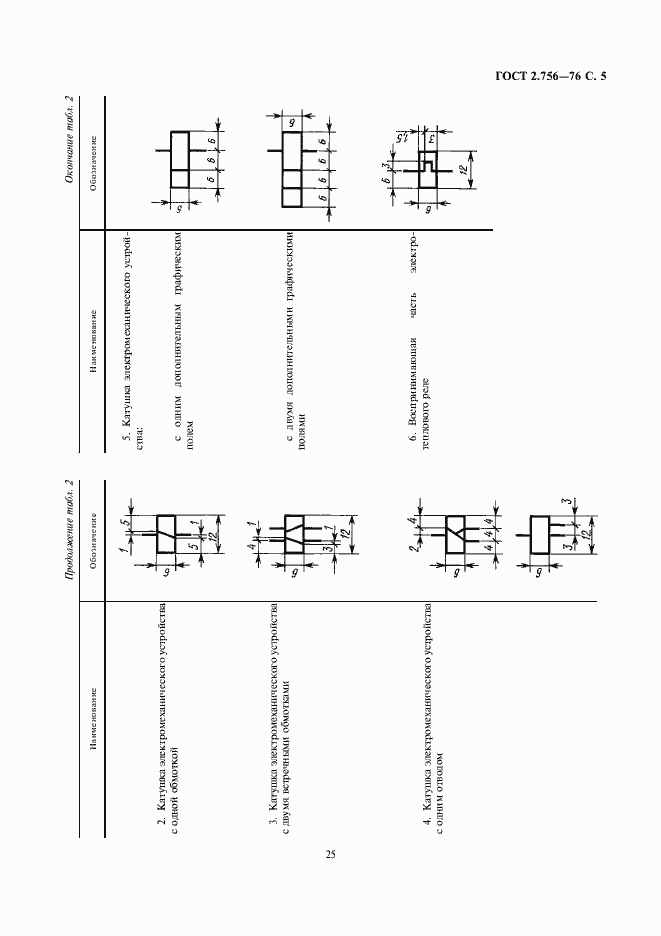

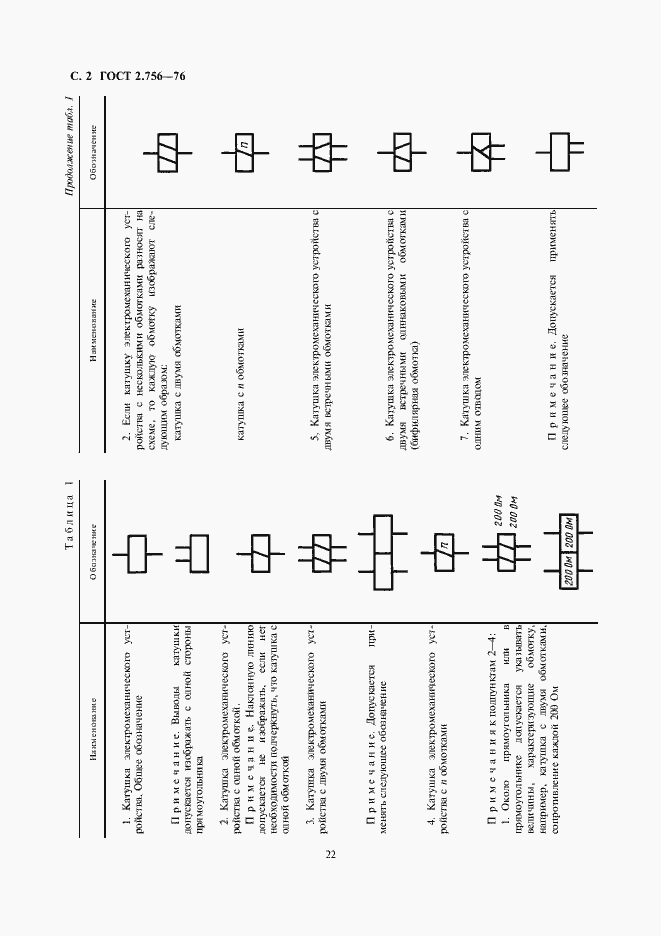

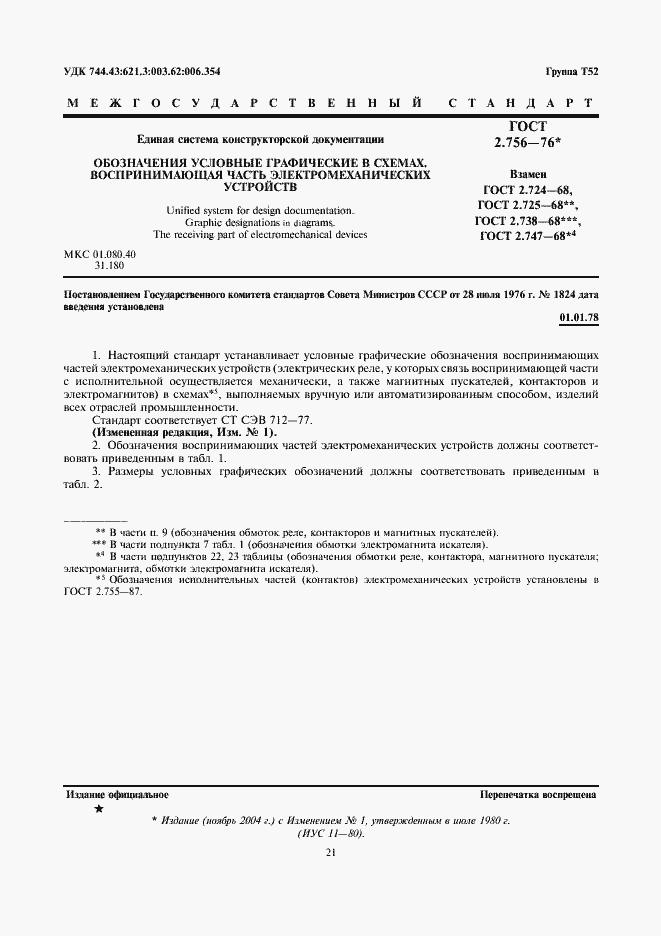

ГОСТ 2.756-76 Единая система конструкторской документации. Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств
