ГОСТ 2.764-86 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Интегральные оптоэлектронные элементы индикации

ГОСТ

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ 2.764-86

Статус: Действует

Тип: ГОСТ

Название русское: Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Интегральные оптоэлектронные элементы индикации

Название английское: Unified system for design documentation. Graphic designations in electric diagrams. Integral optoelectronic elements of indication

Даты и сроки

Дата издания: 11-01-04

Дата введения в действие: 01-01-87

Дата завершения срока действия: -

Применение и описание

Область и условия применения: Настоящий стандарт распространяется на электрические схемы, выполняемые вручную или автоматизированным способом, и устанавливает правила построения условных графических обозначений интегральных оптоэлектронных элементов индикации

Связи и замены

Заменяющий: -

Описание стандарта

ГОСТ 2.764-86 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Интегральные оптоэлектронные элементы индикации

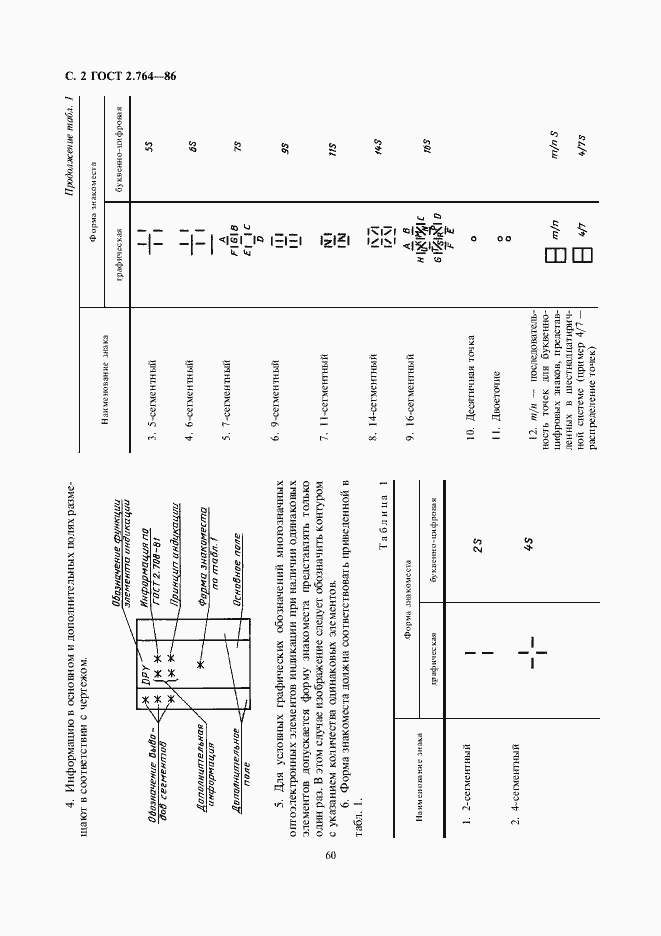

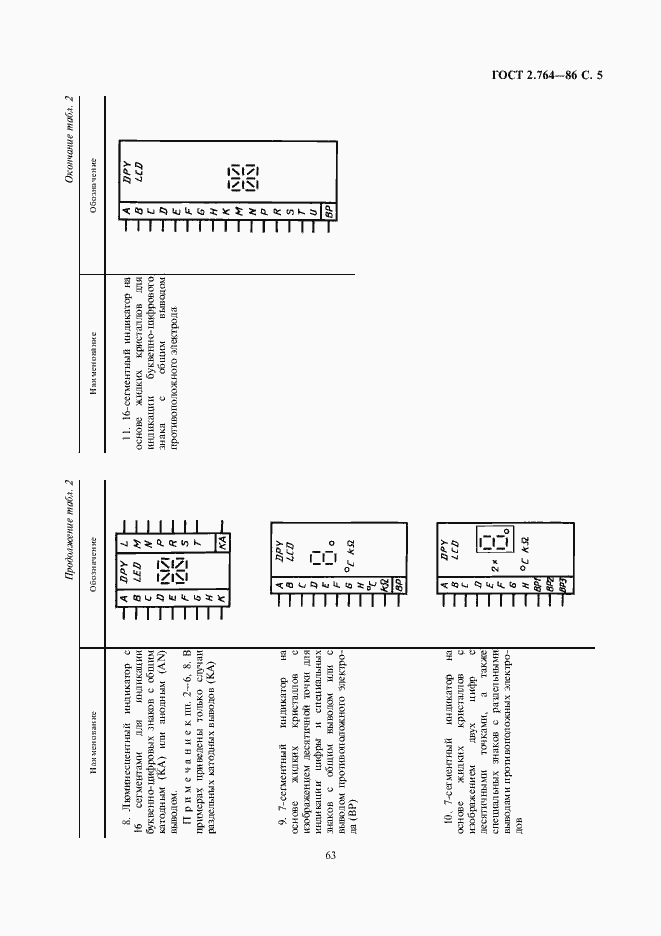

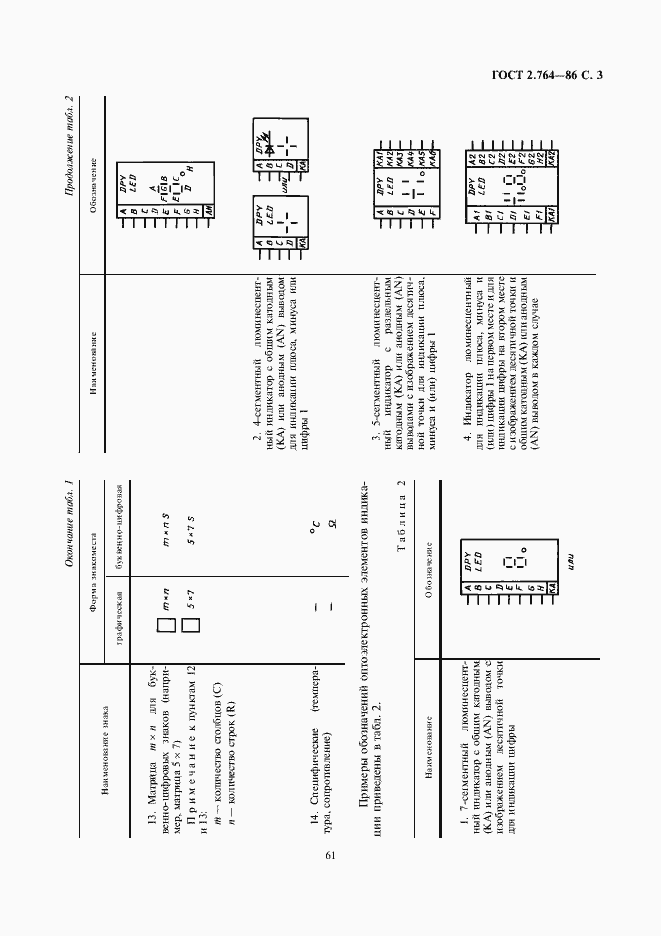

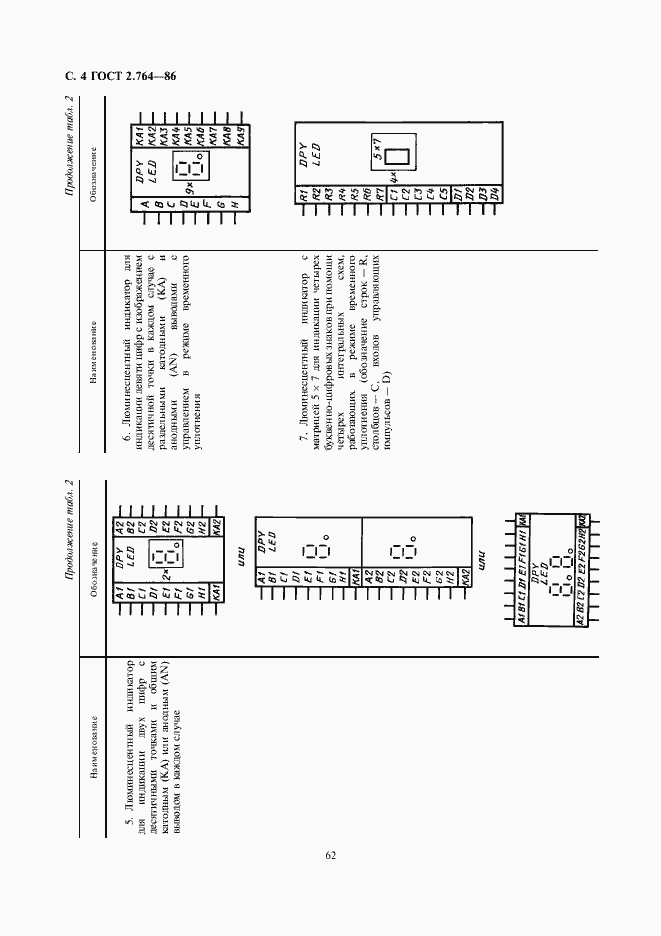

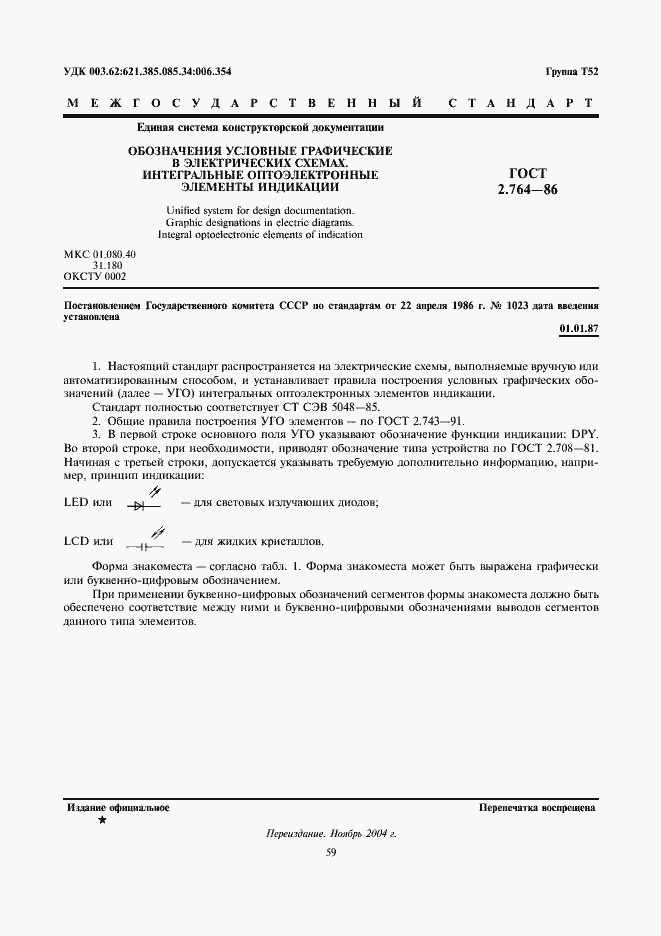

Страницы стандарта
