ГОСТ 2.765-87 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Запоминающие устройства

ГОСТ

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ 2.765-87

Статус: Действует

Тип: ГОСТ

Название русское: Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Запоминающие устройства

Название английское: Unified system for design documentation. Graphical identification on electric diagrams. Storages

Даты и сроки

Дата издания: 11-01-04

Дата введения в действие: 01-01-88

Дата завершения срока действия: -

Применение и описание

Область и условия применения: Настоящий стандарт устанавливает условные графические обозначения запоминающих устройств и ферритовых магнитопроводов этих устройств на схемах, выполняемых вручную или автоматизированным способом во всех отраслях промышленности

Связи и замены

Заменяющий: -

Описание стандарта

ГОСТ 2.765-87 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Запоминающие устройства

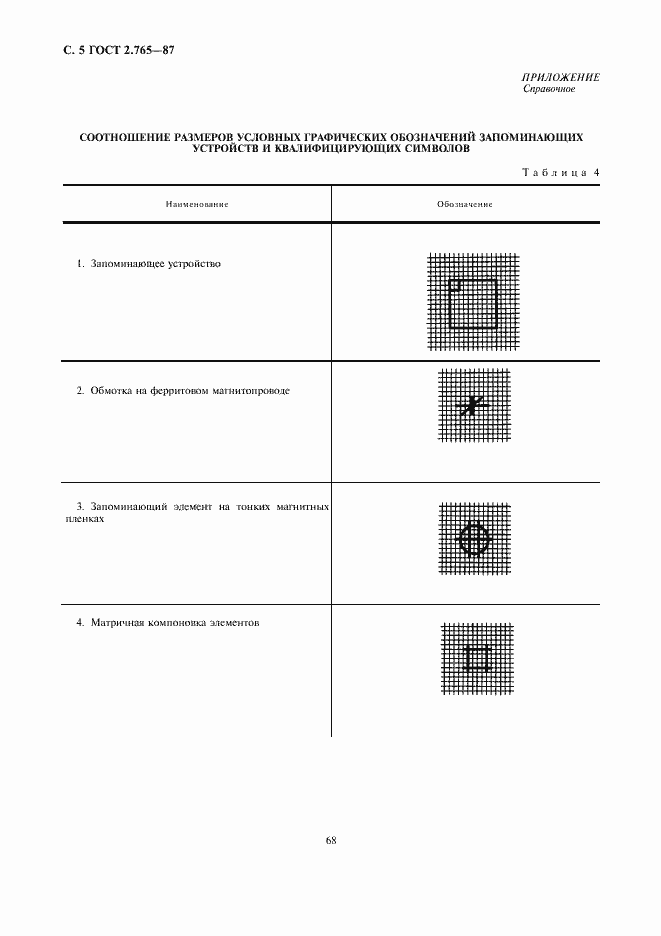

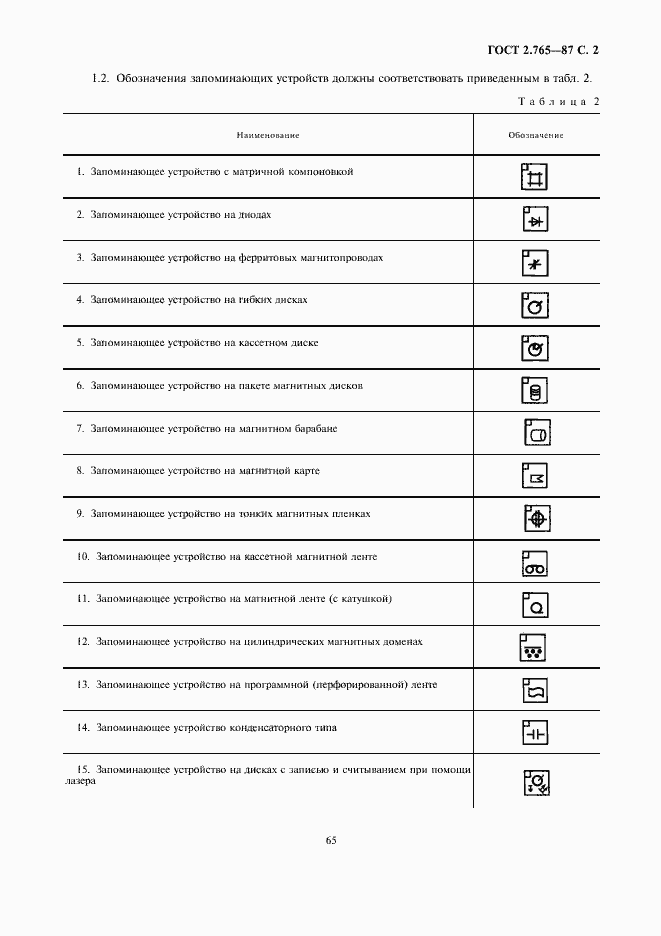

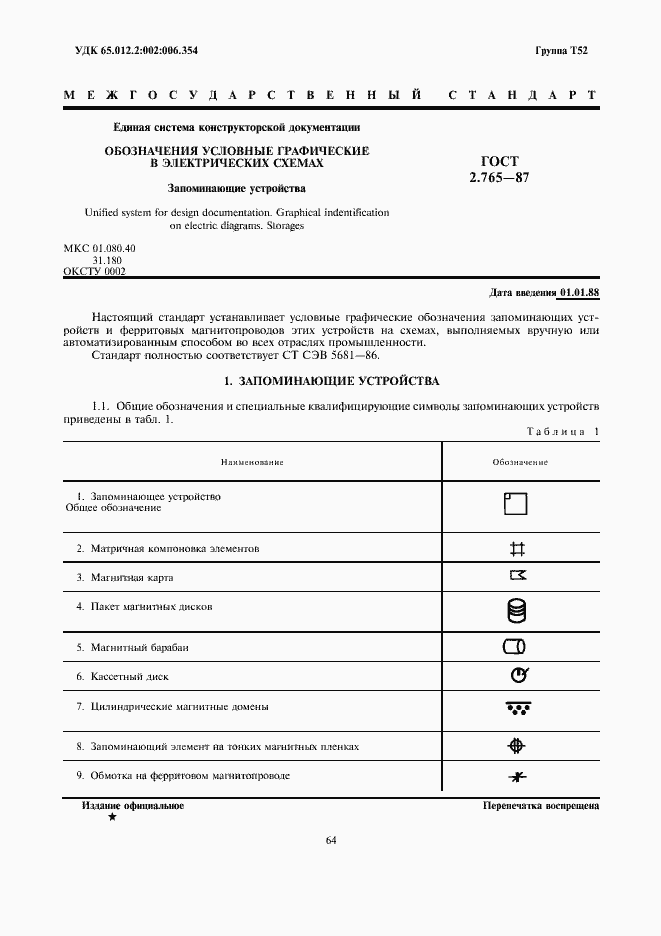

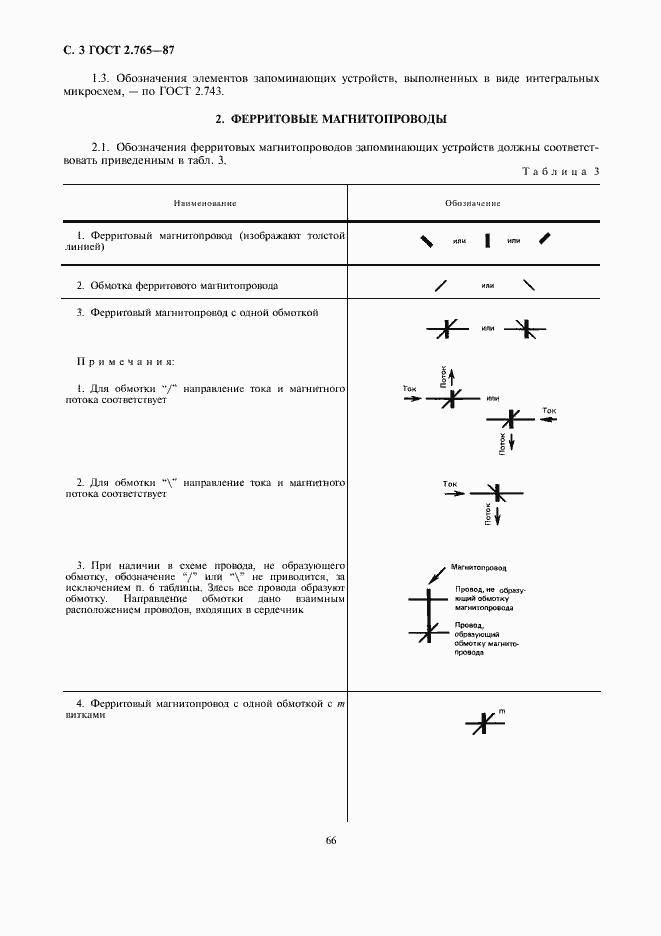

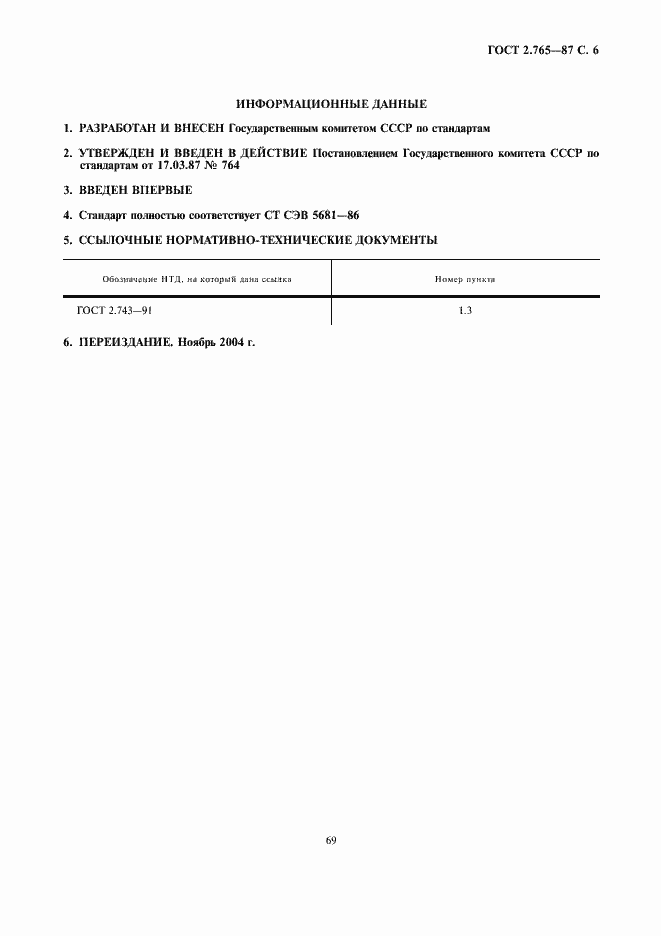

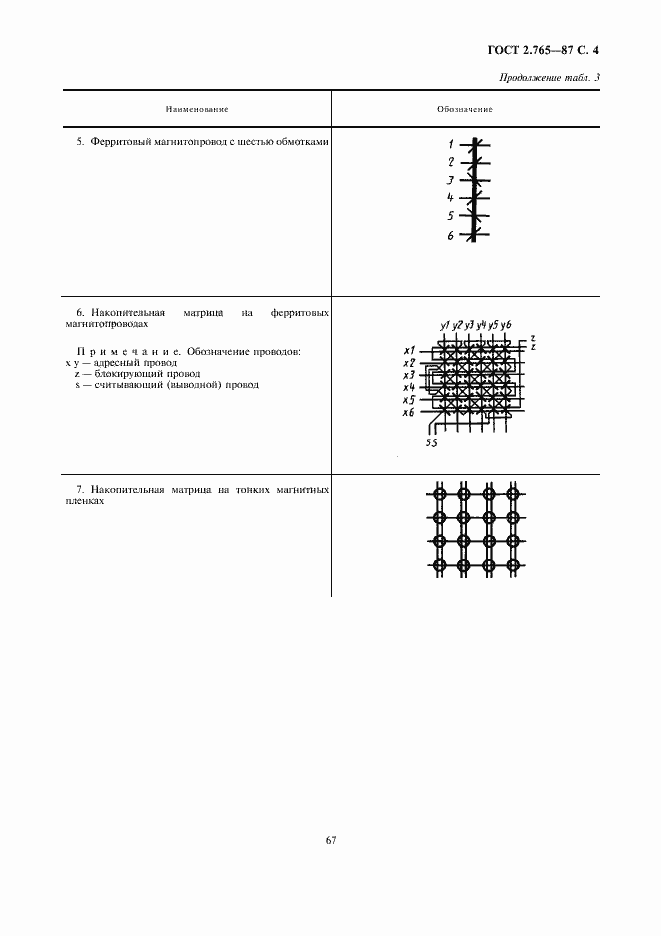

Страницы стандарта
