ГОСТ 2.766-88 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Системы передачи информации с временным разделением каналов

ГОСТ

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ 2.766-88
Статус: Действует
Тип: ГОСТ
Название русское: Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Системы передачи информации с временным разделением каналов
Название английское: Unified system of design documentation. Graphic symbols for use in electric schemes, systems of information transmission with temporal division of channels

Даты и сроки

Дата издания: 11-01-04
Дата введения в действие: 01-01-89
Дата завершения срока действия: -

Применение и описание

Область и условия применения: Настоящий стандарт устанавливает условные графические обозначения систем передачи информации с временным разделением каналов, основных каналов передачи информации в электрических схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности

Связи и замены

Заменяющий: -

Описание стандарта

ГОСТ 2.766-88 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Системы передачи информации с временным разделением каналов

Страницы стандарта

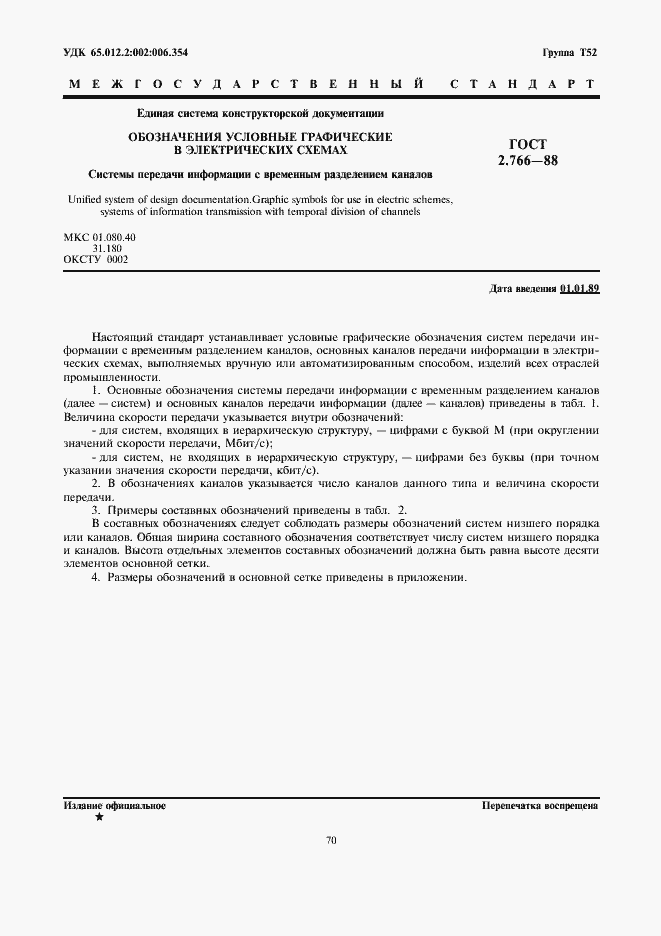

Страница 1 ГОСТ 2.766-88

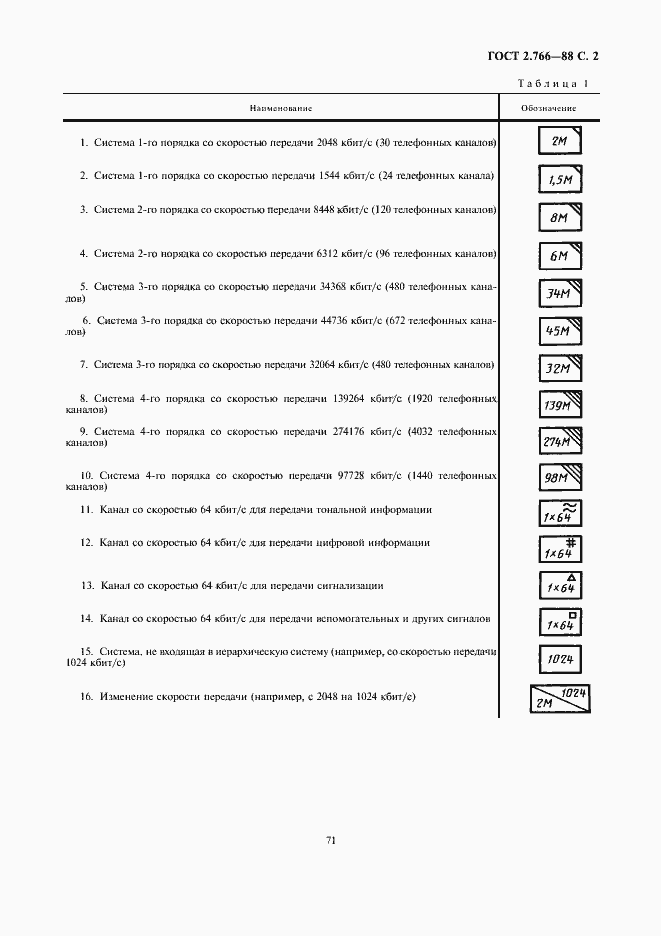

Страница 2 ГОСТ 2.766-88

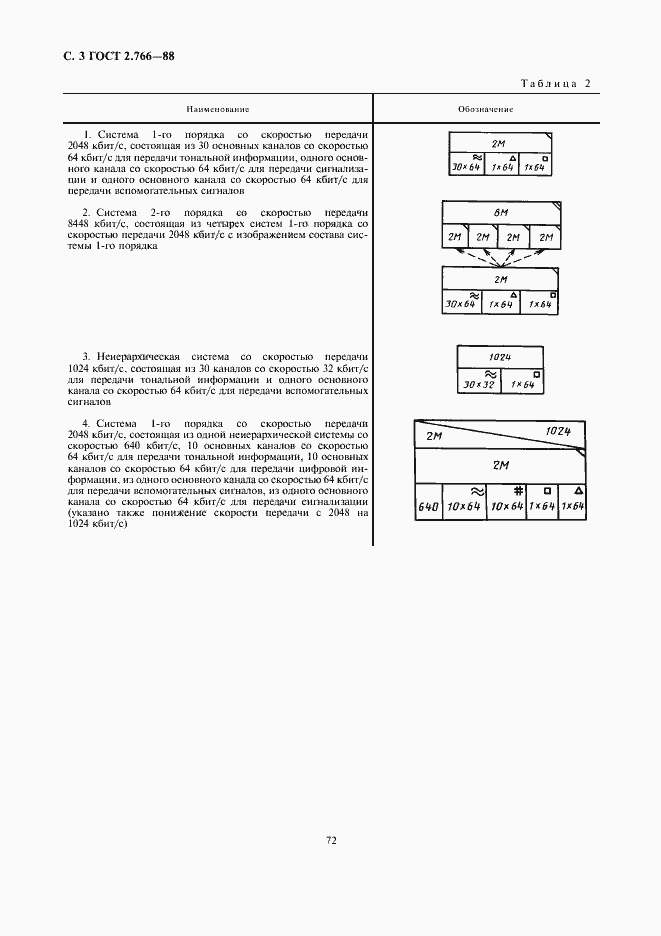

Страница 3 ГОСТ 2.766-88

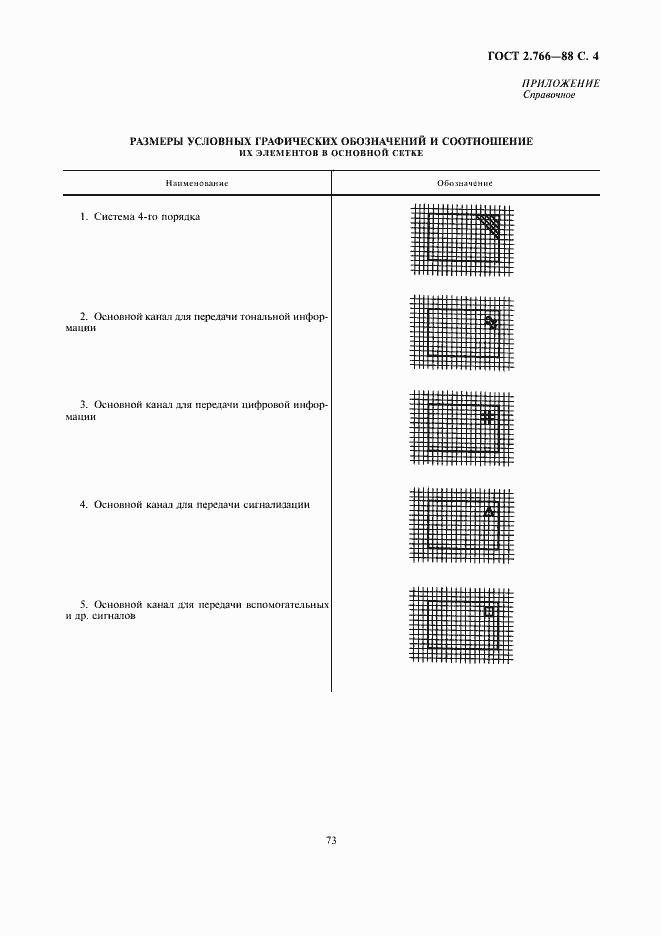

Страница 4 ГОСТ 2.766-88

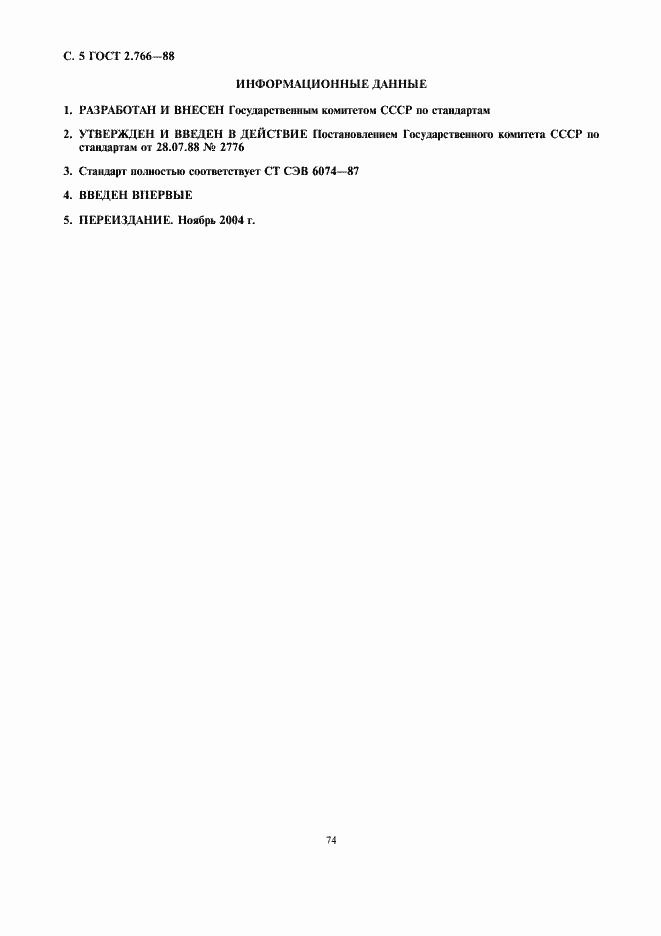

Страница 5 ГОСТ 2.766-88
