Основная информация

Обозначение: ГОСТ 2.768-90
Статус: Действует
Тип: ГОСТ
Название русское: Единая система конструкторской документации. Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые
Название английское: Unified system for design documentation. Graphical symbols for diagrams. Electrochemical, electrothermal and heat sources

Даты и сроки

Дата издания: 11-01-04
Дата введения в действие: 01-01-92
Дата завершения срока действия: -

Применение и описание

Область и условия применения: Настоящий стандарт распространяется на схемы изделий всех отраслей промышленности, выполняемые вручную или автоматизированным способом, и устанавливает условные графические обозначения электрохимических, электротермических и тепловых источников и генераторов мощности

Связи и замены

Заменяющий: -

Описание стандарта

ГОСТ 2.768-90 Единая система конструкторской документации. Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые

Страницы стандарта

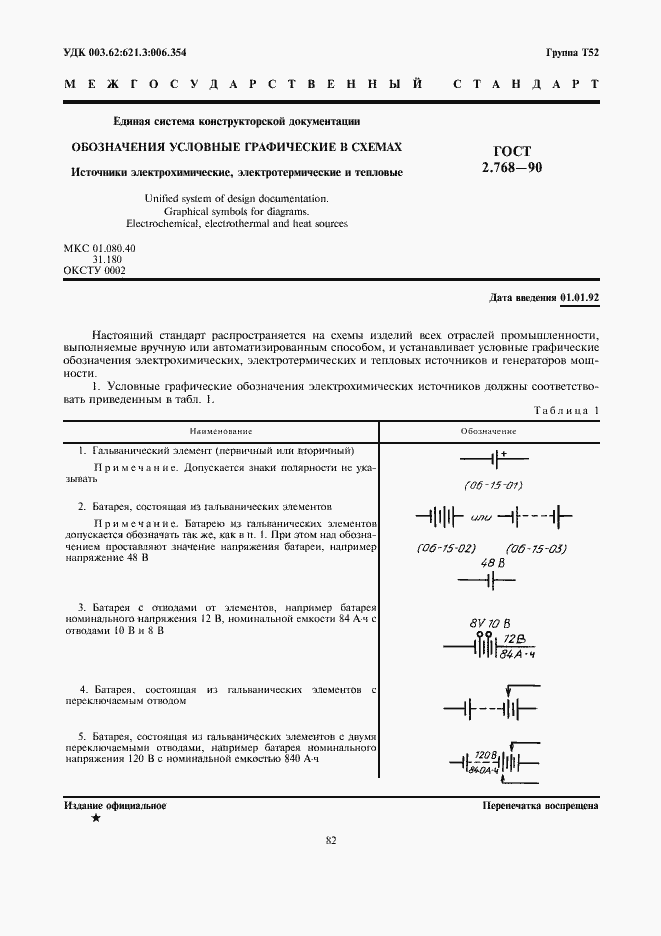

Страница 1 ГОСТ 2.768-90

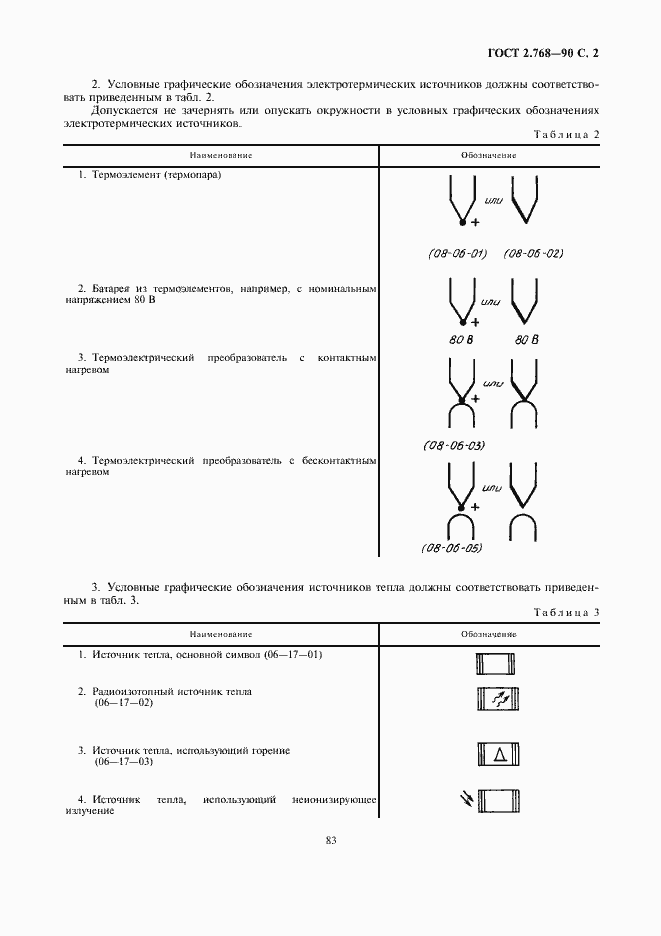

Страница 2 ГОСТ 2.768-90

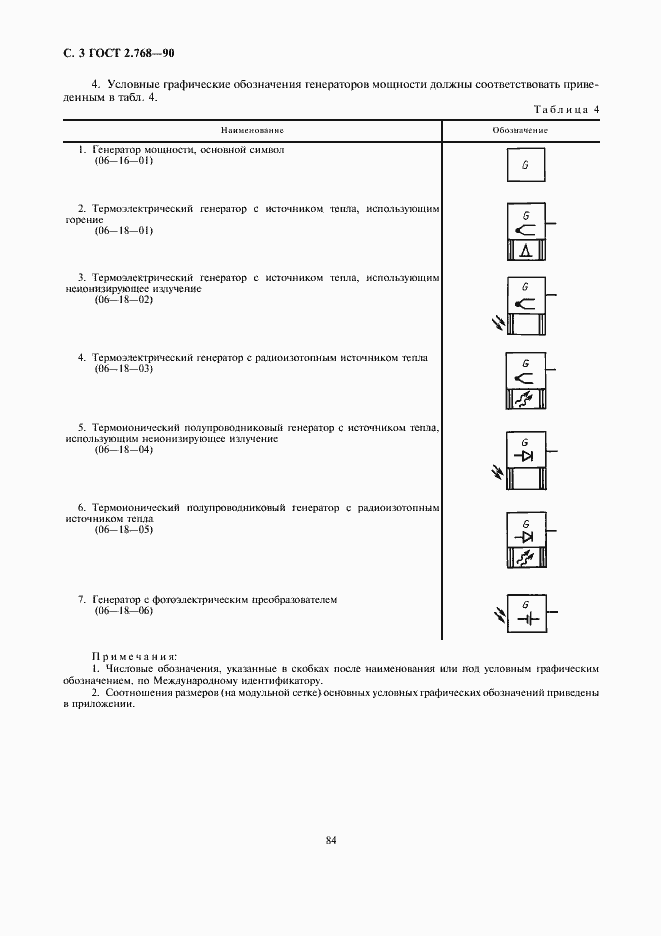

Страница 3 ГОСТ 2.768-90

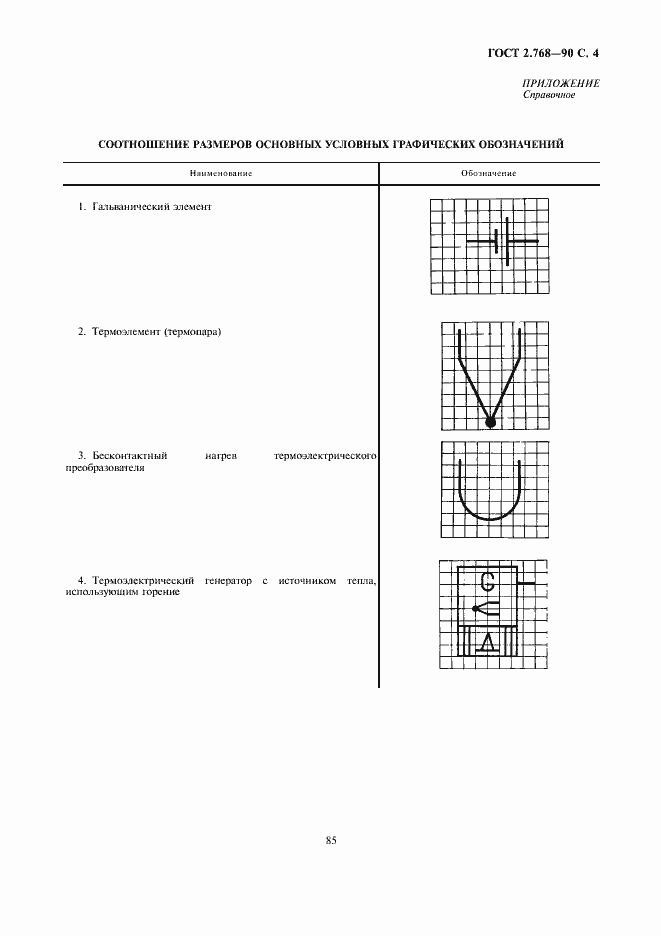

Страница 4 ГОСТ 2.768-90

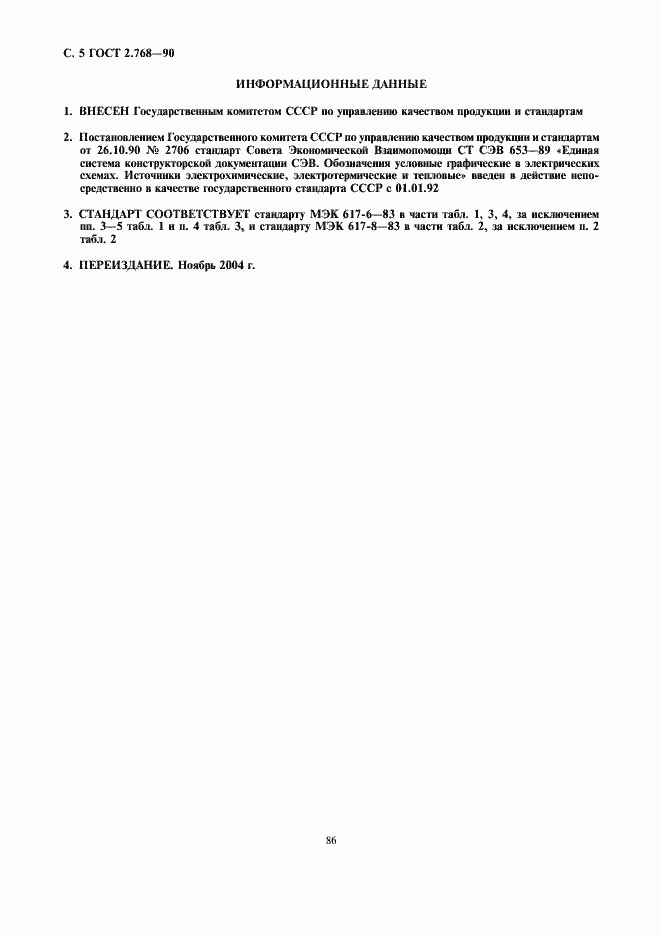

Страница 5 ГОСТ 2.768-90
