ГОСТ 2.780-68 Единая система конструкторской документации. Обозначения условные графические. Элементы гидравлических и пневматических сетей

ГОСТ

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ 2.780-68
Статус: Заменен
Тип: ГОСТ
Название русское: Единая система конструкторской документации. Обозначения условные графические. Элементы гидравлических и пневматических сетей
Название английское: Unified system for design documentation. Graphical identifications. Elements of hydraulic and pneumatic circuits

Даты и сроки

Дата издания: 09-01-84
Дата введения в действие: 01-01-71
Дата завершения срока действия: 01-01-98

Применение и описание

Область и условия применения: Настоящий стандарт устанавливает условные графические обозначения элементов гидравлических и пневматических сетей в схемах и на чертежах, выполняемых во всех отраслях промышленности

Связи и замены

Заменяющий: ГОСТ 2.780-96 в части пп. 1, 2, 18 - 25; ГОСТ 2.793-79, кроме пп. 1, 2, 18 - 25
Заменяющий в части: ГОСТ 2.780-96 в части пп. 1, 2, 18 - 25; ГОСТ 2.793-79, кроме пп. 1, 2, 18 - 25

Изменения и переиздания

Список изменений: №1 от (рег. ) «Срок действия продлен» №2 от (рег. ) «Срок действия продлен»

Описание стандарта

ГОСТ 2.780-68 Единая система конструкторской документации. Обозначения условные графические. Элементы гидравлических и пневматических сетей

Страницы стандарта

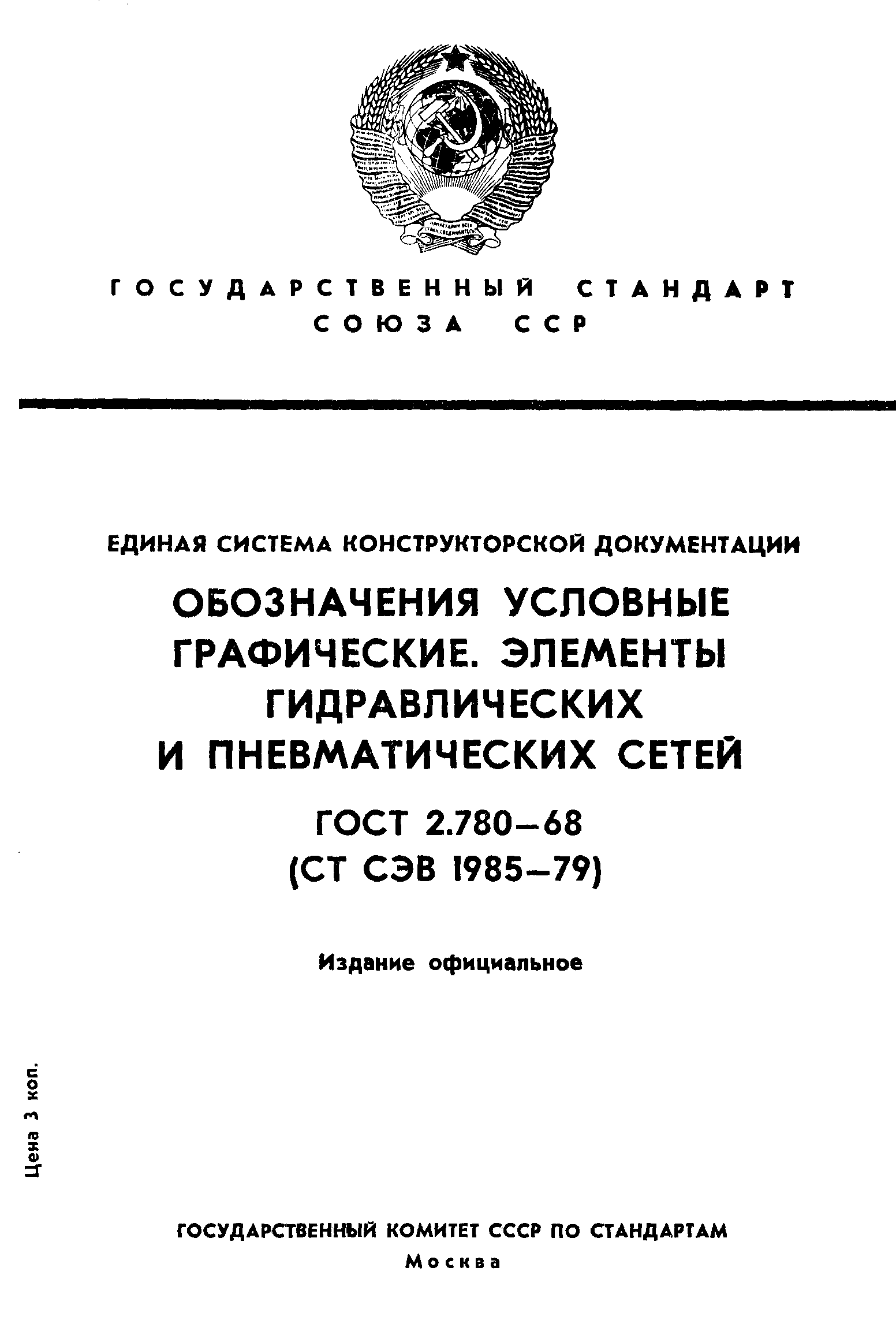

Страница 1 ГОСТ 2.780-68

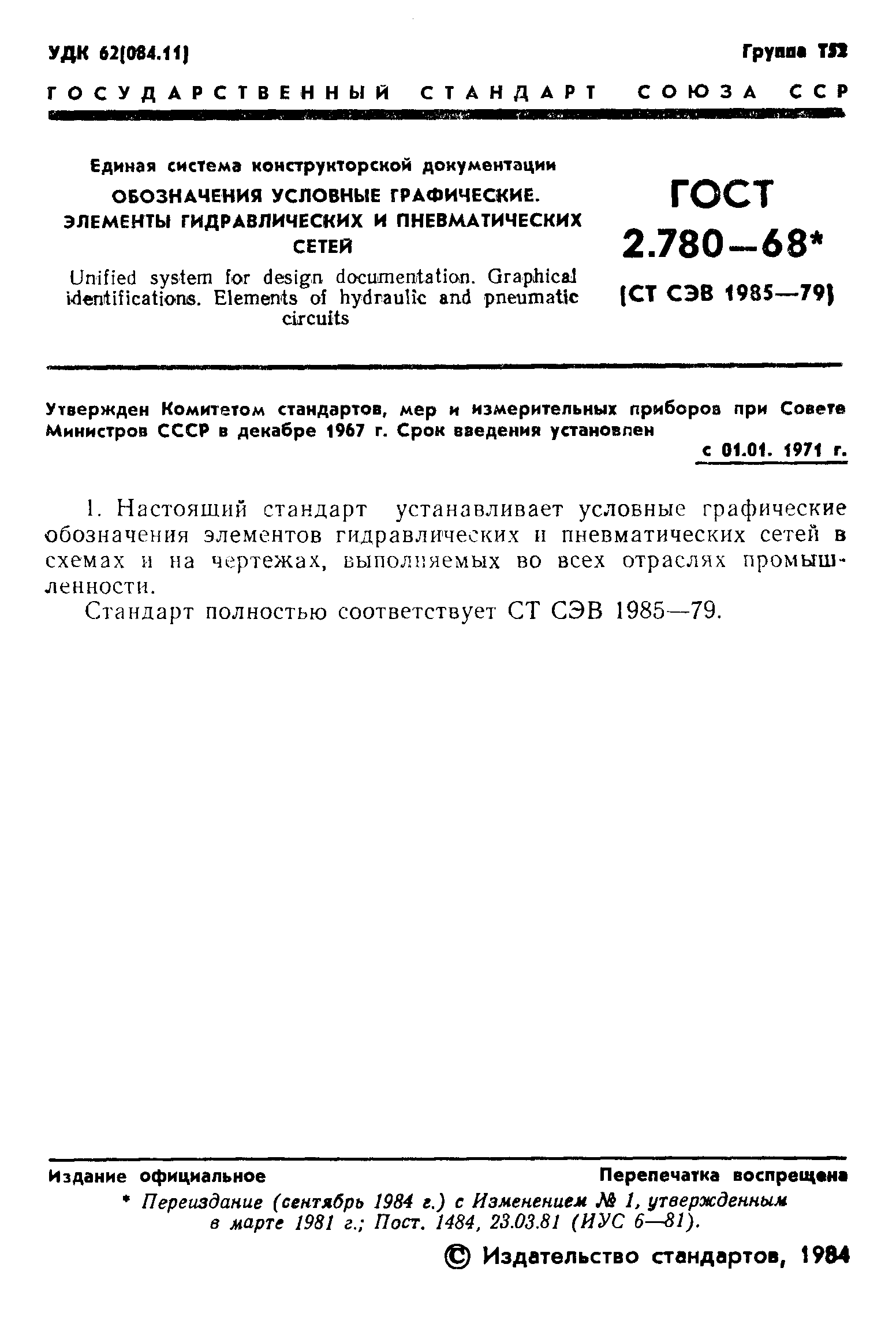

Страница 2 ГОСТ 2.780-68

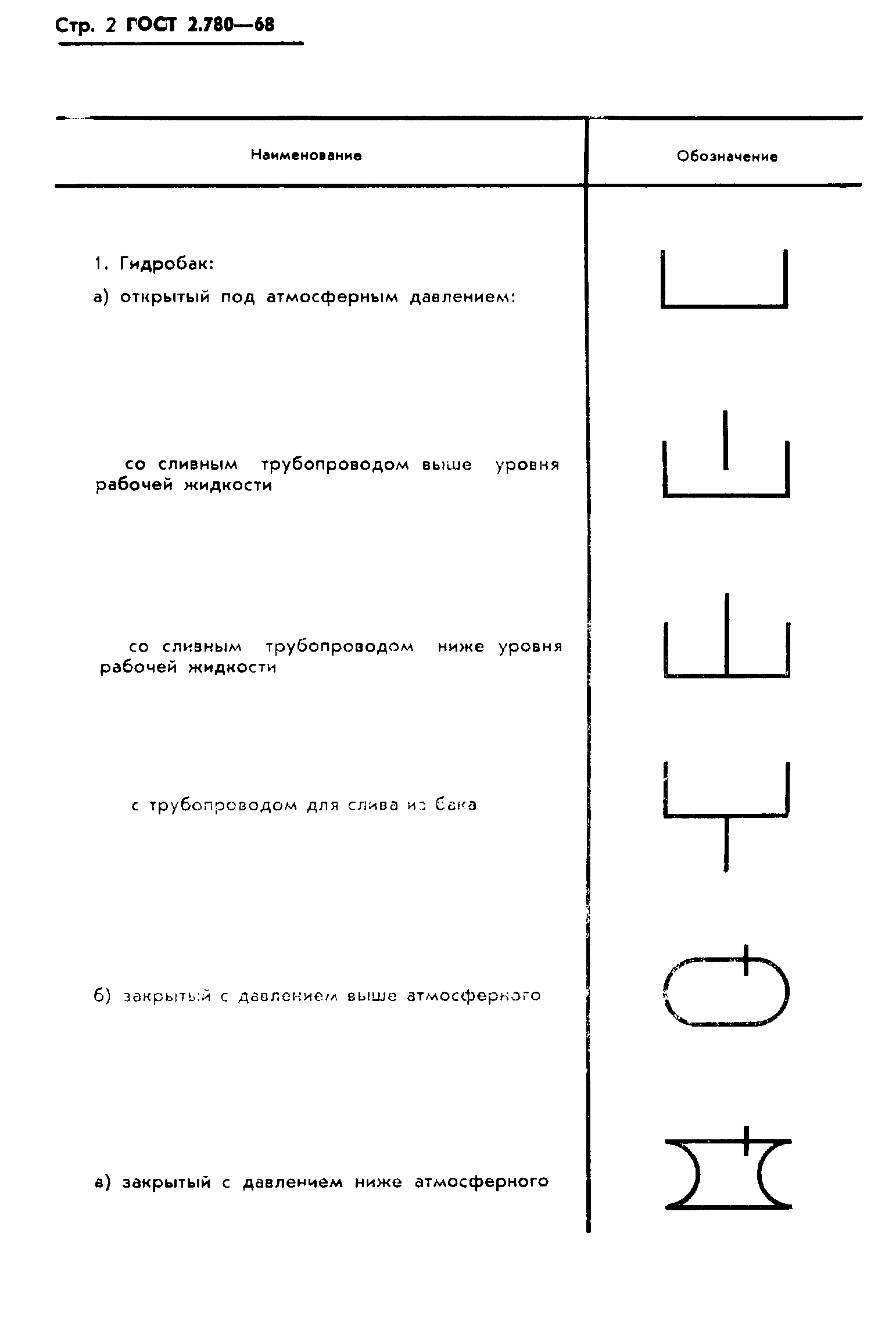

Страница 3 ГОСТ 2.780-68

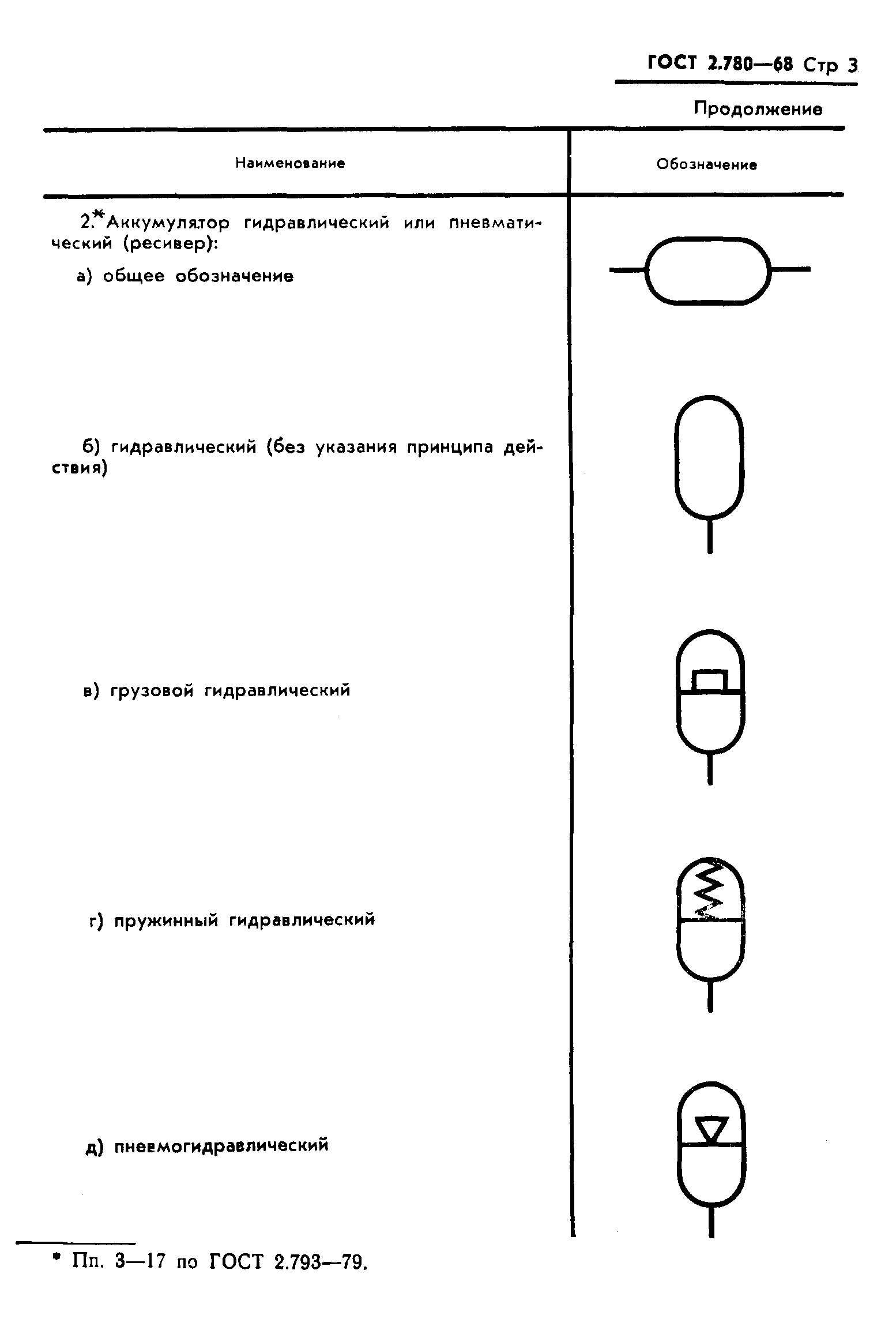

Страница 4 ГОСТ 2.780-68

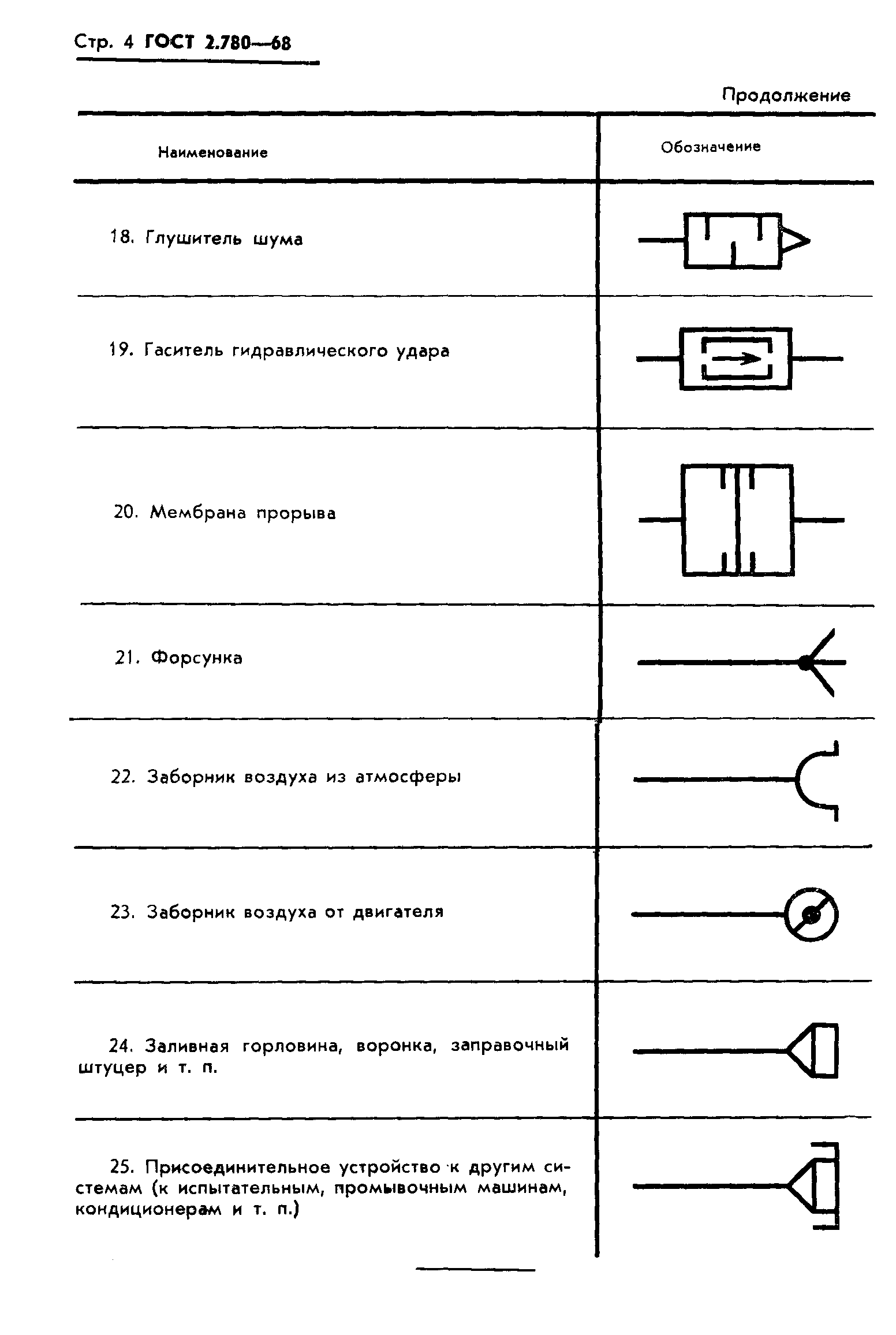

Страница 5 ГОСТ 2.780-68

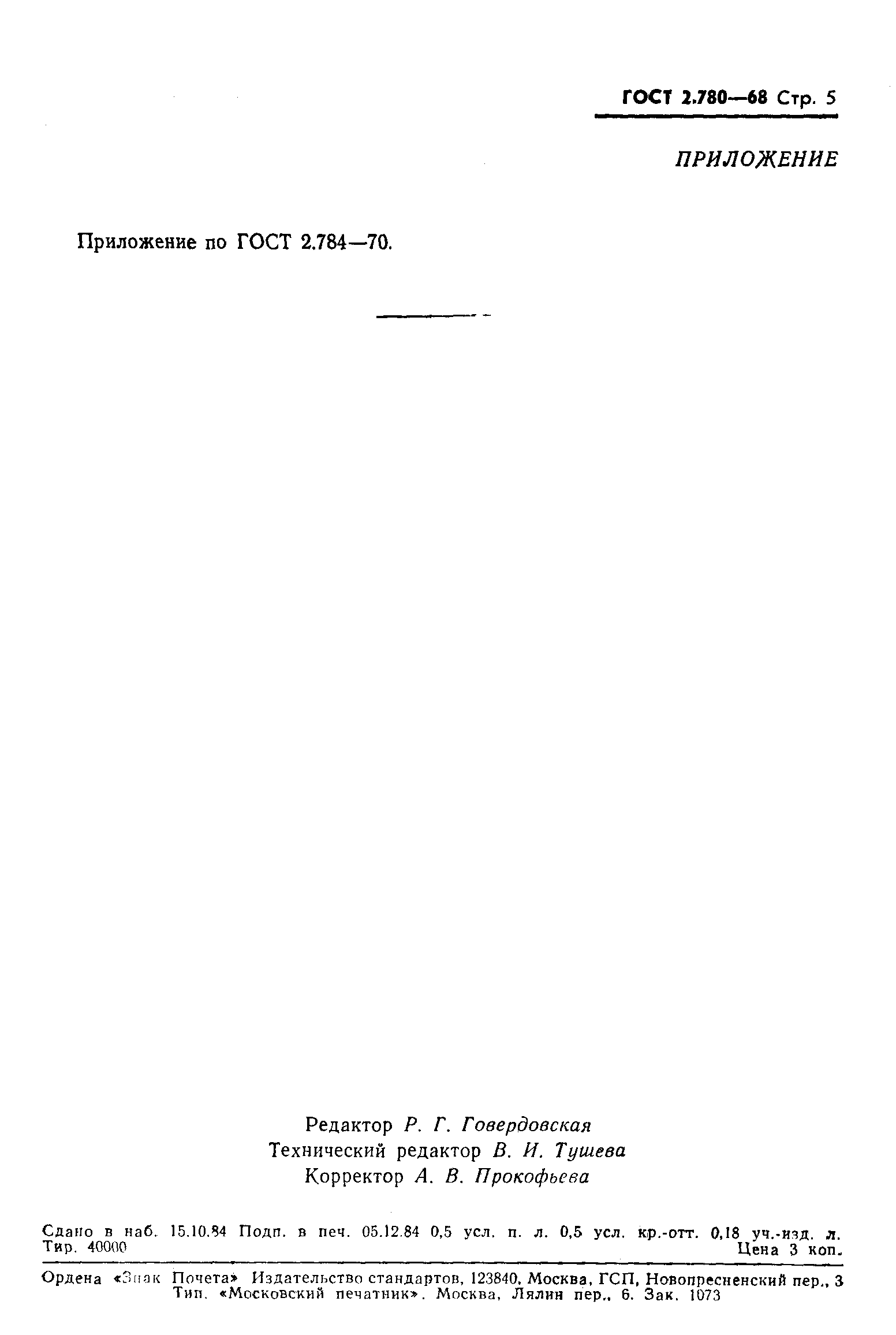

Страница 6 ГОСТ 2.780-68
